Vaheseinad (0)

Vaheseinad
Vaheseinad
„Vaheseinad eraldavad ruume üksteisest:
„ kandvad vaheseinad: sisesein, sisemine kandesein,
ein,
„mittekandvad vaheseinad: eraldab üht ruumi teisest.
„Peamised nõuded:
„hoone kande- ja jäikussüsteemi osa,
„ helipidavus :  õhumüra , konstruktsioonim
ra, konstruktsioonimüra leviku
takistamine (nõuded vt. EVS 842:2003 “Ehitiste
heliisolatsiooninõuded. Kaitse müra eest”),
„ tulepüsivus  (tuletõkkesektsioonide vahel).
2
1
Helipidavuse näited
Näide
>R’w, dB
Naaberruumid kostavad läbi
60
sõnadest ei saa aru
3

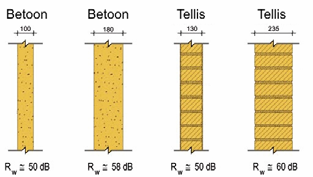

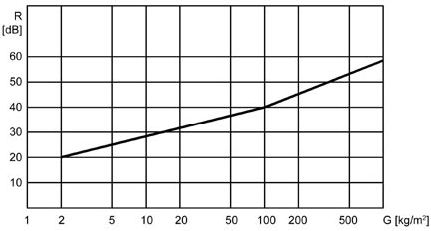

Helipidavuse nõuded
„Õhumüra isolatsiooni hindamisel kasutatakse
tähistusi R’w ja Rw.
„R’w iseloomustab heli ülekannet läbi vaadeldava
piirdetarindi ja sellega külgnevate tarindide.
„R
ratakse laboratooriumis teostatud
w, mis määratakse laboratoor
mõõtmiste põhjal, ei arvesta heli kaudset ülekannet
lekannet
Ruumi tüüp
>R’w, dB
Erinevate korterite vahel
55
Korterid ja müratekitavad ruumid
60
Ühe korteri ruumide vahel: (tubade vahel, köögi ja toa vahel)
43
Majutusruumide vahel
52
Bürooruumid
48 4
2
Vaheseinte akustiline
klassifikatsioon
fikatsioon
„ Miinimum tase ei rahulda alati kõiki;
„ Neli hinnangukategooriat e. heliklassi: A, B, C ja D;
Kl.
Elanike oodatav hinnang
Korterite va-
Korteri sees
hel, >R’ , dB
, >R’ , dB
w
w
A
Eeldatakse, et >90% elanikest hindab akustilisi
63
48
tingimusi headeks või väga headeks
B
Eeldatakse, et 70…85% elanikest hindab
58
43
akustilisi tingimusi headeks või väga headeks.
150 mm.
„Keramsiitplokkidel on avatud struktuur:
müra isoleerimiseks ja tule
tõkestamiseks seina pealis -
pinda tihendavat töötlemist:
krohvimist.
„Krohvimata seintel on väga
madal õhumüra
15
isolatsioonindeks (18-20 dB).

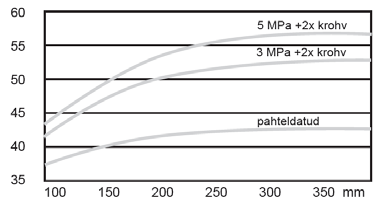

Keramsiitplokkidest  vaheseina
helipidavus
„Vaheseinad tuleb parema helipidavuse
saavutamiseks laduda :
„täis horisontaal- ja vertikaalvuugiga
„tingimata krohvida või pahteldada.
„Raskematest plokkidest (Fibo5) müüritise õhu-
heliisolatsioon on
parem  kui kerge-
matest plokkidest
(Fibo3) müüritisel.
16
8
Keramsiitplokkidest vaheseina
tulepüsivus
„ Jämepoorne struktuur, keraamiline
täitematerjal ja suhteliselt madal
soojusjuhtivus : kõrge tulepüsivus.
„ Kindlasti laduda:
„ täis horisontaal- ja vertikaalvuugiga
„ tingimata krohvida või pahteldada.
Seina paksus, mm
Kandesein
Mittekandev sein
100
REI 60
EI 120
150
REI 120
EI 240
>200
REI 240
EI 240
17
Tellistest vaheseinad
„Tellisest vaheseina võib laduda:
„silikaattellistest
„keraamilistest tellistest
„õõnestellistest
„täistellistest
„massiivseinana
„kahekihilise seinana, vahel min. vill  + õhuvahe
18
9
Tellistest vaheseinte helipidavus
„ Massiivsein, Rw
„+ heli levik naabertarindite kaudu
Helipidavus, R’ dB
w
Seina paksus Puhas   Pahtel - Krohvit
, mm
vuuk
datud
ud
85
38
40
42
130
46
48
49
250
53
55
56
380
57
510
60
640
62
19
Tellistest vaheseinte helipidavus
„ Kihiline sein, Rw:
„Sidemed 4tk/m2 vähendavad helipidavust ~3dB
„+ heli levik naabertarindite kaudu
„*Sein on rajatud 400mm sügavuseni eraldatud  vund .-le
Seina paksus
Helipidavus, R’ dB
w
, mm
Puhas  Pahtel-
Krohvi-
vuuk
datud
tud
130+50+130
56
56
57
85+90+85
57
57
58
*130+50+130
64
64
65
20
10
Tellistest vaheseinte helipidavus
„ Segatarind, Rw
„ Seinte sidumine,
„+ heli levik naaber-
kui kividega ei seota:
tarindite kaudu
iga kolmas kivirida
55dB
21

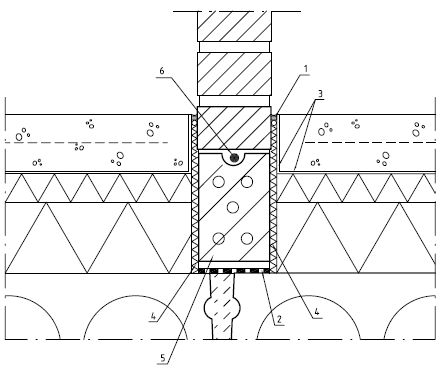

Tellistest vaheseinte helipidavus
„ Seinad eraldada vahelaest: põrandast ja
laeplaadist elastse vahetäitega ja mastisiga.
22
11
Tellistest vaheseinte tulepüsivus
„ Massiivsein ja kihiline sein
Tulepüsivus, minutit
Seina paksus,
Kande-
Mitte-
mm
sein
kandesein
85
EI 60
130
REI 120
EI 180
250
REI 180
EI 240
380
REI 240
EI 240
85+90+85
REI 120
EI 240
130+50+130
REI 240
EI 240
23
Kergseinad
„ Karkass sammuga 600mm
(400mm) või 450mm:
„puidust,
„plekkprofiilidest,
„ Kaetud  ühelt või kahelt poolt
ehitusplaatidega:
„ kipsplaat
„tsementkiudplaat,
„puitlaastplaat,
„ vineer .
24
12
Kergseinad
„ Plaadistus:
„ühel pool või kahel pool
„kuni kolm kihti ühel poolel
„ Karkass:
Läbiv post                 Sik-sak
Topelt
25
Plaatide kinnitus
„ Ühekihiline plaat:  Plaadid kinnitatakse kruvidega nii, et
plaadi ja põranda/lae/seina vahele jääks  7 – 10 mm suurune vahe.
Plaat fikseeritakse esmalt  3-4 kruviga. Seejärel lisatakse kruve ca
600 mm sammuga. Lõplik kruvide hulk lisatakse pärast seda, kui
kogu konstruktsiooni plaadid on paigaldatud.
„ Kahekihiline plaat: Esimese kihi plaadid fikseeritakse
esmalt 600 mm sammuga kruvidega. Seejärel paigaldatakse teise
kihi plaadid, mis kinnitatakse samuti ca 600 mm sammuga. Peale
kogu konstruktsiooni plaatimist lisatakse lõplik hulk kruvisid.
26
13
Kaarjad seinad
„ Karkass tiheda sammuga:
„Kaare raadius:
0.5m
0.5-1m
1-2m
>2m
„Postide samm: 100mm 150mm 200mm 300mm
„ Kaartes mille raadius on suurem kui 3-4m ei ole
vaja kipsplaate niisutada . Väiksema raadiusega
kaarte puhul tuleb kipsplaate niisutada. Plaate
niisutatakse ainult sellelt küljelt, mida
painutamise käigus kokku surutakse.
27
Kipsplaatseinad
„ Sobivad eelkõige kuivadesse ruumidesse: elamus
tubade vaheseinad ja bürooruumide vaheseinad.
„ Niiskes keskkonnas muutub kipsplaadi tselluloosi-
rohke kartong - või paberkate ohtlike hallitusseente
kasvulavaks.
„ Hallitused on tervisele kahjulikud: eosed,
mükotoksiinid, lagunemisproduktid tekitavad ärritus-
ning allergianähtusid.
„ Kipsplaatseintel on hallituse tekkimise suur risk:
„ niisketes ja märgades ruumides: vannituba, du
vannituba, dušš, wc, saun
„kütmata hooned, külmkambrid;                  ujula, veekeskus
„seina välispind: tuuletõkkeplaat
„ Mä
28
rgades ruumides asendada tsementkiudplaadiga
14

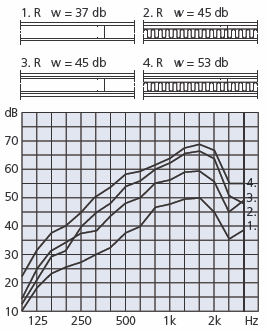

Kipsplaatseinte helipidavus
„ R’w: 35…40dB Normaalne vestlus kostab läbi
„ R’w: 45…50dB Normaalne vestlus ei kosta läbi
„ R’w: 55…60dB Valju kõne ei kosta läbi (korterite vahel)
„
Kar- Heliisolatsioon
Kipsplaat
i mõjutavad
Läbiv post
Sik-sak
Topelt
Topelt
kass
karkass:  karkassi mõõ
1+1
2+2
t, samm,
3+3
2+2
2+2
3+3
materjal, karkassi t
R
R’
R
w
w
w üüp (topelt,
R’
R
R’
R
R’
R
R’
R
R’
w
w
w
w
w
w
w
w
w
sik-sak, läbiv post), materjal
Standard
42
36
51
40
52
56
48
42
(teras, puit))
Eriti kõva
56
59
plaadistus: plaadi paksus, kaal,
Standard
44
36
53
44
54
60
52
62
55
66
60
kihtide arv
66
sein, kui tervik
Eriti kõva
46
:
58liited teiste
61
tarinditega, avad ja prao
Standard
46
36
55
44 d seinas
57
62
55
66
60
95
(pistikupesad, lülitid)
Eriti kõva
48
60
62
29
Kipsplaatseinte tulepüsivus
„ Kipsplaadis on põlevaks aineks kartong
(söestub), tuletundlikkus A2-s1.
„ Sertifitseeritud seinatüübid
„mõjutab: plaadi tüüp, villa täide, avad seinas
(pistikupesad, lülitid)
„ rusikareegel : 1 kiht standardplaati =15 min
1 kiht tuletõkke kipsplaati = 30 min
psplaati = 30 min
30
15
Kipsplaatseinte tulepüsivus
„ Standardplaat
EI 15
EI 30
EI 90
EI 60
„ Tuletõkke kipsplaat
EI 60
EI 120
31
Kergkarkassseinte kõrgus
„ Seina kõrgus sõltub:
„ seinale mõjuvast koormusest,
„ karkassipostide sammust,
„ tulepüsivusest (tavaline vahesein (TV) või tuletõkkesein (TT))
Karkassi-
Läbiv post
Sik-sak
Topelt
Topelt
Kar-
posti
1+1
2+2
3+3
2+2
2+2
3+3
kass
samm
TV
TT
TV
TT
TV
TT
TV
TT
TV
TT
TV
TT
600mm
2,6
3,0
3,0
2,4
2,4
2,4
42
400mm
3,0
3,3
3,3
2,4
2,4
2,4
600mm
3,5
3,6
3,8
4,0
3,8
4,0
2,8
2,8
2,8
2,8
2,8
2,8
66
400mm
4,0
3,6
4,4 4,0
4,4 4,0
2,8 2,8
2,8 2,8
2,8 2,8
600mm
4,9
3,6
6,1
4,0
6,1
4,0
4,1 4,0
4,1 4,0
4,1 4,0
95
400mm
5,4
3,6
6,7 4,0
6,7 4,0
4,1 4,0
4,1 4,0
4,1 4,0
32
16

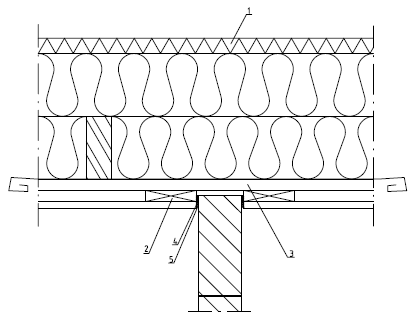

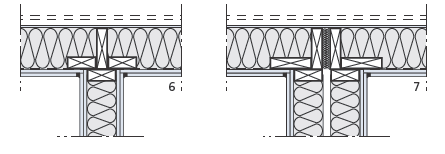

Kergkarkassseinte liited
33
