Geodeetilised tööd teetrassi projekteerimisel ja ehitamisel. (1)

1 Hindamata
Punktid

Esitatud küsimused

  • Millised tööd tuleb teostada projekteerimisaluse saamiseks?
  • Kuidas rajad mõõdistamisvõrgu?
  • Kuidas saab kanda sirgel olevad piketid kõverale?
  • Kuhu paigutad piketid?

Kodune töö nr.3. Geodeetilised tööd teetrassi projekteerimisel ja ehitamisel .


Käesoleva koduse töö eesmärgiks on õppida teede ja trasside elemente ja arvutusi nendega. Lisaks saada aimu geodeetiliste tööde planeerimisest teede projekteerimisel, mahamärkimisel ja teostusmõõdistamisel. Aruande lisadena on ära toodud projekteeritava tee pikiprofiil (eraldi failina ) ning sirgete ja kõverate table (Tabel 1). Järgnevalt on vastatud töö juhendis olevatele küsimustele:
  • Millised tööd tuleb teostada projekteerimisaluse saamiseks? Milliseid lähtepunkte kasutad ja kuidas rajad mõõdistamisvõrgu?
    Projekteerimisalus ehk geodeetiline alusplaan. Igapäevaselt võib kuulda seda lühidalt kutsutavat geoaluseks. Geodeetiline alusplaan peab endas hõlma huvi all olevat krunti ja selle lähiümbrust. Plaanile peaksid olema nende olemasolu korral kantud naaberhooned ja teed-tänavad. Tegelikult tuleks mõõdistada kõik huvi all oleval maa-alal paiknevad objektid. Nendeks võivad olla puud, põõsad , kivid , aiad- nii inimtekkelised kui looduslikud objektid. Tee puhul on lisaks muudele objektidele väga olulised ka projekteeritava tee trassiga ristuvad kraavid ja teed. Samuti peab plaanile kandma kõiksugused tehnovõrgud (vesi, elekter, kanalisatsioon , gaas). Mitmesuguste probleemide vältimiseks tuleks kindlasti maa-aluste trasside asukohad trassivaldajatega kooskõlastada. See teeb projekteerija ja hiljem nii geodeedi kui ka ehitajate elu lihtsamaks. Samuti väldib töö tellijal lisakulutusi lõhutud trasside korastamiseks.
    Projekteerimisaluse saamiseks tuleb teha välimõõtmised, et kõik objektid, mis projekteerijale huvi võiksid pakkuda, oleksid ära mõõdetud ning nende asukoht teada L-Est97 koordinaatsüsteemis. Mõõdistamisvõrk tuleks rajada nii, et kataks kogu uuritava ala ning oleks seotud riikliku võrguga. Võimalik mõõdistamisvõrk oleks tee puhul kõige otstarbekam rajada käiguna. Jaamapunktidest peaks olema võimalik vaadelda kõiki soovitud objekte.
  • Millised geodeetilised tööd tuleb teostada trassi piketeerimiseks. Kuidas toimub kõverate mahamärkimine ja kuidas saab kanda sirgel olevad piketid kõverale?
    Trassi piketeerimiseks tuleb selle elemendid eelnevalt leida arvutuste teel (tangenslõigud, mõõteliiad, bisektorid) vastavalt kavandatava tee klassile ja projektkiirusele. Arvutuste tegemiseks valitakse sobilik pöörderaadius. Trass jaotatakse plaanil ühesuguse pikkusega lõikudeks- enamasti on selleks 100 m. Piketeerimist aslutatakse trassi algusest, mis on nö null- pikett . Piketid paigutatakse mööda sirget kuni trassi esimese nurgapunktini (N), mis tähistatakse plusspiketina. Järgnevalt oleks tarvilik määrata kõvera alguspunkt KA. Et kaare alguse piketi väärtus on juba eelnevalt arvutustest teada, siis saame selle tegelikult juba enne nurgapunkti maha märkida. Teiseks võimaluseks oleks nurgapunktist mööda sirget tangenslõigu võrra tagasi liikuda . Nurgapunktis mööda sirget tangenslõigu võrra edasi liikudes leiame aga kõvera lõpp-punkti KL. Kõvera lõpust liigutakse pikettide märkimisega mööda sirget kuni järgmise nurgapunktini, kus tuleb jällegi märkida kõvera algus ja lõpp. Põhipikettide vahele paigutatakse vastavalt vajadusele plusspiketid (reljeefi muutumise kohtades, trassiga ristuvad kraavid või teed).
    Kõverate mahamärkimisel on vaja murdjoon kõvera alguse ja kõvera lõpu vahel asendada kaarega. Selle toimingu tulemusena lüheneb trass mõõteliia D võrra. Oluline on, et tangenslõikudele jäävate põhipikettide vahe jääks samaks (100 m). Selleks peab enne pöördenurka paikneva piketi ja peale pöördenurka asetseva piketi vahekaugus olema 100+D m. Peale pikettide ülekandmist kõverale jääb nende vahekaugus võrdseks 100 m-ga. Pikettide kandmiseks kõverale tuleb leida kaare kesknurk . Piketi asukoha kaarel leiame suuruste
    ja
    kaudu. Piketi kaarele kandmiseks leitakse vahe s-x, mis mõõdetakse pöördenurgast mööda tangenslõiku tagasi kõvera alguse KA suunas. Saadud punktist mõõdetakse ristsirge suunas leitud suurus y ning seal asetsebki kaarele kantud pikett.
  • Teetrassi mahamärkimise kavandamine, reeperite paigutamine, sidumine põhivõrguga, märkide valik. Mida kasutad pikettide tähistamiseks looduses, kuhu paigutad piketid?
    Trassi märkimiseks loodusesse tuleb trassi põhipunktid (alg-, lõpp-, ja pöördepunktid) tuleb need määrata geodeetilise põhivõrgu punktide suhtes ning kindlustada maa- ja numbrivaiadega. Maavai on 30- 50 cm pikkune ja 5-8 cm jämedune puidust vai, mis lüüakse maapinnaga tasa. Maavaia keskele lüüakse nael , mis tähistab punkti tsentrit. Maavaia kõrvale lüüakse numbrivai, millele märgitakse piketi number. Numbrivai peaks jääma vähemalt poole meetri ulatuses maa peale. Peale trassi põhipunktide märkimist rajatakse nende põhjal teodoliitkäigud ning nivelleeritakse need.
    Piki trassi oleks soovitatav paari kilomeetri järel paigaldada ajutised reeperid, mis peavad asuma väljaspool tee ehitusega kaasnevate mullatööde tsooni. Iga paigaldatud ja kindlustatud reeperi kohta koostada abriss, millel näidata reeperi asukoht piketaaži ja lähedal olevate objektide suhtes. Ajutiste reeperitena võib kasutada kohalikke objekte või maavaiu.
  • Teede teostusmõõdistamine ja selle põhjal koostatav dokumentatsioon.
    Teostusmõõdistamise eesmärgiks on valminud ehitise karakteristikute fikseerimine. Eelkõige on oluline asendi ja kõrguste projektile vastavuse kontrollimine. Teostusmõõdistuse käigus saadud info alusel saab otsustada, kas ja kui palju looduses paiknev ehitis projektil olevast erineb. Tee puhul mõõdetakse tee telg ja served.
    Teostusmõõdistuse põhjal koostatakse ehitise teostusjoonis, millel kujutatakse ehitise tegelik asend ja kõrgused looduses. Seal tuuakse välja erinevused tegeliku olukorra ja projekti vahel. Lisaks peavad teostusjoonisel olema toodud katasrtiüksuste piirid, ligiduses olevate hoonete numbrid , maa-alused tehnovõrgud, vähemalt 4 koordinaatvõrgu risti (kahel ka koordinaatväärtused), lähtepunktide andmed ning mõõtkavad.
    Lisaks teostusjoonisele koostatakse ka sinna kuuluv toimik, mis sisaldab lähteülesannet, seletuskirja (instrumendid ja nende täpsus, töö teostaja , töö tellija, maa-alal olevad tehnovõrgud, lähtepunktide andmed), asendiplaani (kus object asub), mitmesugused kooskõlastused (nt maa-aluste trasside valdajatega), joonised.

    Lisad.

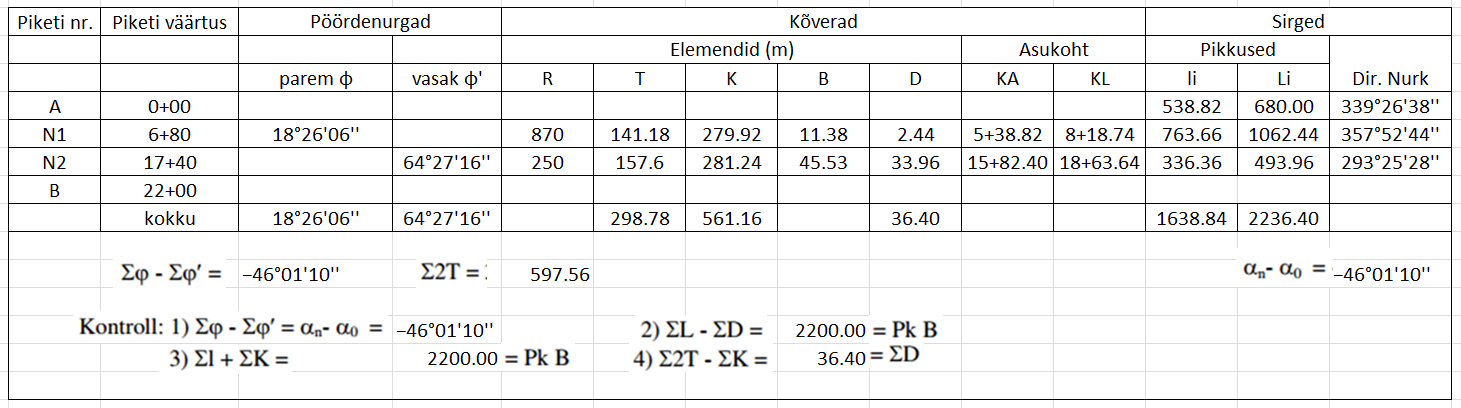

    Tabel 1. Sirgete ja kõverate tabel.
  • Vasakule Paremale
    Geodeetilised tööd teetrassi projekteerimisel ja ehitamisel #1 Geodeetilised tööd teetrassi projekteerimisel ja ehitamisel #2 Geodeetilised tööd teetrassi projekteerimisel ja ehitamisel #3 Geodeetilised tööd teetrassi projekteerimisel ja ehitamisel #4 Geodeetilised tööd teetrassi projekteerimisel ja ehitamisel #5
    Punktid 50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.
    Leheküljed ~ 5 lehte Lehekülgede arv dokumendis
    Aeg2015-11-09 Kuupäev, millal dokument üles laeti
    Allalaadimisi 20 laadimist Kokku alla laetud
    Kommentaarid 1 arvamus Teiste kasutajate poolt lisatud kommentaarid
    Autor Aigar Nõgene Õppematerjali autor
    Käesoleva koduse töö eesmärgiks on õppida teede ja trasside elemente ja arvutusi nendega. Lisaks saada aimu geodeetiliste tööde planeerimisest teede projekteerimisel, mahamärkimisel ja teostusmõõdistamisel.
