Exc Joonestamine (0)

Graafika
MS Office  joonestusvahendid
J
MS Office joonestusvahendid
Kujude lisamine
Võrgu määramine
Põhitegevused kujunditega
Grupeerimine  ja degrupeerimine
Kujundite  paljundamine
Jooned
Vabakäejoon
Baaskujundid
Kihid
Pööramine
Peegeldamine
Joondamine
Jaotamine
Tekstikastid
Tekstikasti sidumine lahtriga
Harjutus. Kujundite  skeemid
Joonistamine VBA abil
Ülesanne omal  valikul
Konnektorid
Inimene
Harjutus. Word'i dokument
Harjutus. Pangaautomat. PIN-koodi kontroll
Tegevusskeemide näited. Ruutvõrrand, arvu arvamine
Objektide lisamine,  redigeerimine   ja vormindamine
Jooniste  ja skeemide tegemiseks on peamisteks vahenditeks süsteemis
olevad erinevate graafiliste kujundite (Shapes) mall id:  sirgjoone  lõik,
kõverjoon, nooled, ristkülik, kaar, ovaal,  hulknurk  jm. ning failidest
imporditavad pildid (Pictures) png, gif,  jpeg  jm vormingutes. Nendega saab
täita mitmesuguseid tegevusi: mõõtmete muutmine, teisaldamine,
kopeerimine, pööramine, grupeerimine, vormindamine (värvuste ja mustrite
määramine jm.). Kujundite ja piltide lisamine töövihikusse toimub vastavalt
käskudega Shapes ja Pictures, mis asuvad  INSERT  menüü  grupis
Illustrations.
Käsu Shapes alusel kuvatakse valik
malle, mis on jagatud gruppidesse (vt
kõrval), kust saab valida vajalike
kujundeid ja paigutada neid töölehele.
Käsu Pictures alusel kuvatake
Saab määrata kujundite suurust, joonte paksust, sti li, värvi, täitevärvi  jm.
dialoogiboks Insert  Picture , mil e abil
Täpsemalt vaatame hiljem
saab  liikuda  mööda kaustu ja otsida
sobivaid pilte.

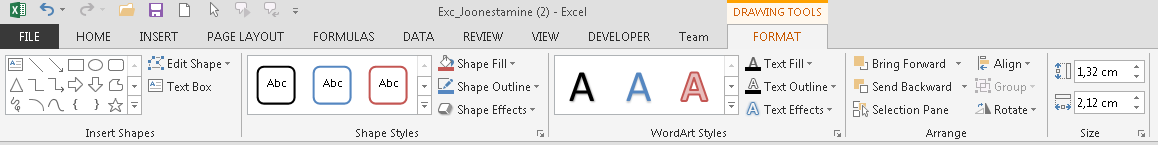

Kujundeid (Shapes) saab redigeerida ja  vormindada  menüü
DRAWINGS TOOLS/  Format  käskudega. NB! Menüü ilmub, kui
muuta akti vseks mõni kujund.
Pilte(Pictures) saab redigeerida ja vormindada menüü PICTURES
TOOLS/ Format käskudega. NB! Menüü ilmub, kui muuta akti vseks
mõni pilt.
Pilte(Pictures) saab redigeerida ja vormindada menüü PICTURES
TOOLS/ Format käskudega. NB! Menüü ilmub, kui muuta akti vseks
mõni pilt.
See on
tekstikast
Proovige lisada mõned  kujundid . NB! Ruudu ja ringi tegemiseks hoida klahvi  Shift
Saab määrata kujundite suurust, joonte paksust, sti li, värvi, täitevärvi  jm.
Täpsemalt vaatame hiljem
Proovige valida mõned pildid
NB! Ruudu ja ringi tegemiseks hoida klahvi Shift
Saab määrata kujundite suurust, joonte paksust, sti li, värvi, täitevärvi  jm.
Täpsemalt vaatame hiljem
Võrgu määramine
Proovige: lisage tööleht ja määrake sobiv võrk
Kiri Arial 12
Kiri Calibri 11
Võrk 5*5 mm
Võrk 5*5 mm
Veeru  laius: 1,35 märki
Veeru laius: 2 märki
Rea kõrgus: 14,25 punkti
Rea kõrgus: 14,25 punkti
Kujundite haakumine võrgustikuga või teise kujundiga
Lülitage sisse Snap to  Grid  ja proovige teha mõned kujundid
Tehke mõned kujundid ja
proovige erinevaid tegevusi
Põhitegevused kujunditega
Grupeerimine ja degrupeerimine - Group, Ungroup
Tehke mõned kujundid ja proovige
nendega grupeerimist ja degrupeerimist
Paljundamine ehk  dubleerimine  - Duplicate
Siin on mitu  kujundit .
Proovige need grupeerida ja
degrupeerida
Kujundite  joonestamine  (INSERT/Shapes või Format/Insert Shapes )
Jooned (Lines)
Line - joon (sirgjoone lõik)
Arrow  -  nool
Double arrow -topeltnool
NB! Mõõtjooned
Tehke taoline
joonis.
Väljakandejoonte
tegemisel  kasutage
kopeerimist.
Lõppvariant
grupeerige.
Curve - kõverjoon
Proovige teha ülaltoodud kujundite sarnased ning midagi enda valikul.
Format/Insert Shapes )
Freeform - vabakuju, Scribble - kritseldus
Proovige teha mõned  analoogsed  pildikesed omal valikul
Kujundid
Basic Shapes - baaskujundid
NB! Kaare (Arc) abil saab muutmise pidemeid, pööramisi ja peegeldusi kasutades moodustada ringi suvalisi osi (sektoreid).
Proovige teha mõned analoogsed pildikesed ja midagi oma valikul
NB! Edaspidise jaoks (VBA)  pange  tähele, et  Excel  määrab
automaatselt kujundile nime (vt nimeboks) kujul:
  tüüp nr
tüüp - Line, Rectangle, Oval, Arc jmt.
  nr - kujundi järjenumber antud lehel, sõltumata tüübist.
  n. Oval 86, Rectangle 87 jne
Nimesid  saab muuta kasutades nimeboksi (vt kõrval)
, pööramisi ja peegeldusi kasutades moodustada ringi suvalisi osi (sektoreid).
Kihid
Proovige muuta kihtide järjestust
Proovige teha mõned analoogsed pildikesed ja midagi omal valikul
Täiendavad tegevused kujunditega
Vabakäepööramine
Pööramine - Rotation
  Akti vse kujundi juures on pööramispide (ringike).
  Lohistades pidet saab pöörata kujundi vajalikku asendisse.
Kindla pöördenurga määramine
  Valida kujund ning kuvada objektimenüüst dialoogiboks  Size  and
Properties või menüüst Format valida  Rotate ...
  Dialoogiboksis saab anda kindla pöördenurga  kraadides  (Rotation).
Rotate­menüüst saab valida pöörde 90o paremale või vasakule
ning  peegelduse   Flip .
On võimalik teha horisontaalne ja vertikaalne  peegeldus .
Rotate­menüüst valida:
Peegeldamine - Flip
  Flip Horizontal või Flip Vertical
Vabakäepööramine
  Akti vse kujundi juures on pööramispide (ringike).
  Lohistades pidet saab pöörata kujundi vajalikku asendisse.
Kindla pöördenurga määramine
  Valida kujund ning kuvada objektimenüüst dialoogiboks Size and
Properties või menüüst Format valida Rotate...
  Dialoogiboksis saab anda kindla pöördenurga kraadides (Rotation).
Rotate­menüüst saab valida pöörde 90o paremale või vasakule
ning peegelduse Flip.
On võimalik teha horisontaalne ja vertikaalne peegeldus.
Rotate­menüüst valida:
  Flip Horizontal või Flip Vertical
Täiendavad tegevused kujunditega
Valitud (märgitud) kujundeid saab joondada  vertikaal ­ ja
horisontaalsuunas ( servad  või keskkohad).
Joondamine - Alignment
Menüüst Format/ Align  valida Align Top, Align Left jne
Jaotamine (hajutamine) - Distribute
Võimaldab jaotada kujundid võrdsete vahedega kahe äärmise
kujundi vahel.
Format / Align­menüüst valida
  Distribute Horizontally või Distribute Vertically
Valitud (märgitud) kujundeid saab joondada vertikaal­ ja
horisontaalsuunas (servad või keskkohad).
Menüüst Format/Align valida Align Top, Align Left jne
Võimaldab jaotada kujundid võrdsete vahedega kahe äärmise
kujundi vahel.
Format / Align­menüüst valida
  Distribute Horizontally või Distribute Vertically
T
Te
Tekstiboksid - Text Box
ek
ks
Võimaldavad paigutada töölehe pinnale suvalisi
st
t
i
i o
tekste : selgitusi, pealkirju, mõõtmeid jm.
 or
rie
Boksi sees olevat teksti saab vormindada: kirja
ie
m
n
n
t
omadused, joondus, suund jmt. Objektimenüüst
u
ta
a
u
ts
Teksti
käsk Format Shape ja ilmuvast dialoogiboksist
t
t
s
a
i
i
o
o
orientatsi
valida Text Box.
o
o
n
n
ooni saab
Tekstikasti omadused ja võimalikud tegevused on
i
i


s
sa
muuta
põhimõteliselt analoogsed ristküliku omadega.
a
a
a
b
b

 m
Teksti saab lisada ka teiste kujundite sisse
u
u
kasutades korraldust Edit Text.
ta
See on ristkülik, mil e
Tekst   ovaali  sees
sees on tekst.
Tekstiboksi saab teha nii, et selle mõõtmed muutuvad automaatselt  vastavalt teksti pikusele.
Kasulik on ka omadus No Fill. Siis boks paistab läbi.
Taolised omadused saab tekstiboks automaatselt, kui sel e loomisel, peale tekstiboksi ikooni valimist,
 lihtsalt klõpsata töölehte. See sobib näiteks hästi mõõtmete paigutamiseks joonisele.
Lisage parempoolsele
skeemile puuduvad
mõõdujooned ja
mõõdud
Teksti
orientatsi
ooni saab
muuta
Tekstiboksi saab teha nii, et selle mõõtmed muutuvad automaatselt  vastavalt teksti pikusele.
Kasulik on ka omadus No Fill. Siis boks paistab läbi.
Taolised omadused saab tekstiboks automaatselt, kui sel e loomisel, peale tekstiboksi ikooni valimist,
 lihtsalt klõpsata töölehte. See sobib näiteks hästi mõõtmete paigutamiseks joonisele.
Tekstiboksi sidumine töölehe lahtriga
Tekstiboksi saab siduda töölehe lahtriga nii, et vastava lahtri sisu kuvatakse
tekstiboksis. Kui muutub lahtri sisu, muutub ka tekst boksis.
nimi Juku Naaskel
Muutke lahtri nimi sisu ja kontrollige, kas side töötab
Tekstiboksi sidumiseks lahtriga:
  Valige (muutke aktiivseks) tekstiboks.
  Klõpsake hiirega valemiriba.
Sisestage valemiribal valem:   =nimi
nimi - vastava lahtri nimi
Näide. Ristkülik
a
33
b
60
S=
b=
S
2310
P=
P
206
a=
Konnektorid ja skeemid
Konnektor (Connector) on  eriomadustega  joon, mis
võimaldab ühendada kaks kujundit nii, et  asukoha
muutumisel nendevaheline side ei  katke .
Neid on mugav kasutada erinevate skeemide tegemisel.
Konnektoritena  toimivad  alamgrupis Lines asuvad jooned
Insert / Shapes menüüst.
Abipomo
Pomo
Asepomo
Sekretär
Müügidirektor
Ostudirektor
Ostuosakond
Müügiosakond
Uue konnektori lisamiseks:
  Klõpsata sobivat konnektorit. Hi rekursor muutub väikeseks ristikeseks.
  Kui  kursor  on kujundi kohal ja ilmuvad nähtavale kujundi sidumispunktid
(punased punktikesed, punktide arv sõltub kujundist: 2 kuni 8), valida sobiv punkt
ja klõpsata seda.
 Viia kursor teise kujundi sobiva ühenduspunkti kohta ja klõpsata seda.
   Konnektor jääb aktiivseks ja tema markerid peaks olema rohelised.
Kui side on katkenud ( marker  on tuhm), vedada marker vastava kujundi
sidumispunkti kohta ja lasta hiire  nupp  lahti. Marker peaks  muutuma  roheliseks.
Asepomo
Sekretär
Uue konnektori lisamiseks:
  Klõpsata sobivat konnektorit. Hi rekursor muutub väikeseks ristikeseks.
  Kui kursor on kujundi kohal ja ilmuvad nähtavale kujundi sidumispunktid
(punased punktikesed, punktide arv sõltub kujundist: 2 kuni 8), valida sobiv punkt
ja klõpsata seda.
 Viia kursor teise kujundi sobiva ühenduspunkti kohta ja klõpsata seda.
   Konnektor jääb aktiivseks ja tema markerid peaks olema rohelised.
Kui side on katkenud (marker on tuhm), vedada marker vastava kujundi
sidumispunkti kohta ja lasta hiire nupp lahti. Marker peaks muutuma roheliseks.
Harjutus. Tehke antud kujundite skeemid

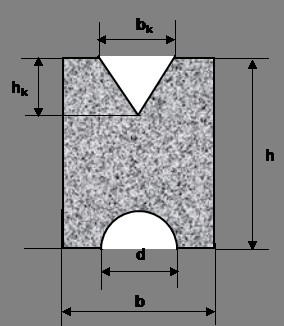

Detaili karakteristikud
mastaap   1:
10
d=
h, cm
100
b, cm
70
d, cm
35
hk, cm
20
bk, cm
40
L, cm
600
Ristlõike pindala, cm2
6119
Ristlõike ümbermõõt, cm
377
Ruumala, m3
3,67
Täispindala, m2
23,82
Joonestamine VBA programmi abil.
hk=
Muutke mõõtmeid ja vaadake kuidas
muutub joonis.
bk=
b=
h=
Harjutus. Tehke omal valikul mingi liitkujund n. maja (ilusam kui toodud näide)
Harjutus. Tehke omal valikul mingi liitkujund n. maja (ilusam kui toodud näide)
Näide. Inimese klassimudeli  fragment
Inimene
2
2
Pea
Keha
Käsi
Jalg
2
Silm
Vasak
Parem
2
Kõrv
Suu
Nina
Tehke pildi järgi  Wordi
Harjutus. Wordi dokumendi skeem
dokumendi skeem
Võrdluseks.  Exceli  töövihik
Pangaautomaat . PIN koodi kontroll
Lubatud kolm katset
Harjutus. Tehke skeem antud pildi järgi
tegevus
tegevus
Algoritmid  ja tegevusskeemid
Lahenda
loe a, b, c
D = b2 - 4ac
D = 0
kuva  "Puuduvad"
kuva x1, x2
Arvu ära arvmine
Läks
  Arvuti "mõtleb" arvu vahemikus 1..100.
kuva teade
Kasutaja peab ära  arvama  selle
võimalikult väikese katsete arvuga.
  x - arvuti arv, y - kasutaja arv
  k - katsete arv
x = juhuarv (1 ..100)
k = 0
loe y
k = k +
1
x = y
x = y
ei
y  x
kuva "Vähe"
kuva "Palju"
kuva "Korras!", k
Ruutvõrrandi ax2 + bx + c = 0
lahendamise algoritm
  a, b, c - võrrandi  kordajad
  x1, x2 -  lahendid
Arvu ära arvmine
  Arvuti "mõtleb" arvu vahemikus 1..100.
Kasutaja peab ära arvama selle
võimalikult väikese katsete arvuga.
  x - arvuti arv, y - kasutaja arv
  k - katsete arv

Document Outline

• Start
• Sisukord
• Lisa_Vorm
• Võrk_Teg
• Grupp
• Jooned_1
• Jooned_2
• Kuju_1
• Kihid
• Pööramine
• Joonda
• Tekst_1
• Tekst_2
• Konnektorid
• Harjut_D
• Det_Demo
• Harjut_Ise
• Inimene
• Word
• Pank_2
• Tegevus_sk
• Vork_5_5
