AUTO KÄITLUSE ALUSED (0)

xxxxx
ISESEISEVTÖÖ
KODUTÖÖ
Õppeaines: AUTO KÄITLUSE ALUSED
Trantsporditeaduskond
Õpperühm: xxxx
Juhendaja : Sven Andresen
Esitamiskuupäev:…………….
Üliõpilase allkiri :……………..
Õppejõu allkiri: ………………
Tallinn 2015

1. Moodustage autorong N3 ja O4 kategooria sõidukitest puisteainete veoks.

Haagis Meiller Kipper MHKA 12/27 LOSS1, täismass 39 000 kg
Veoauto SCANIA R 730 LA6x2MNA, täismass 60 000 kg

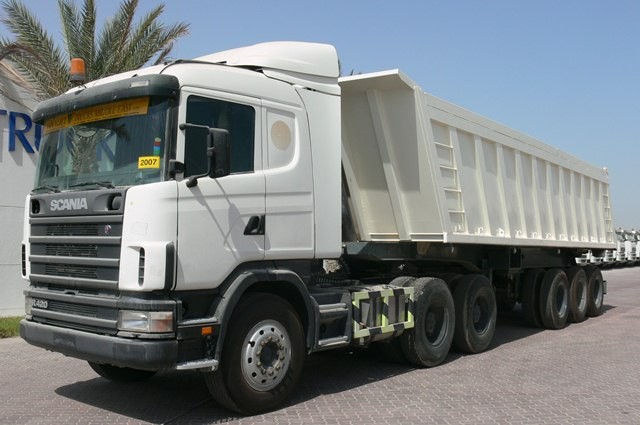

Pilt 1. Autorong (pilt illustreeriv)

2. Kasutades tootjate ja edasimüüjate kodulehekülgi koostage sõidukite kirjeldused:

SCANIA R 730 LA6x2MNA
MOOTOR

• Tähis DC16-21

• Töömaht 16,35 liitrit

• Võimsus 537 kW 1900 p/min juures

• Pöördemoment 3500 Nm 1000 – 1350 p/min juures

• Kütuse erikulu Ei olnud kirjas

• Keskkonnakoormus Ei olnud kirjas


KÄIGUKÄST

• Tähis Scania Opticruise GRSO925


• Käikude arv 14 - käiku

• Kordisti polnud kirjas

• Jõuvõtukast polnud kirjas

• Rattavalem 6*2


2.1 Veduk. Mark, mudel, tüüp (madelauto, kallur, sadulauto). Vedrustus. Mõõtmed.

SCANIA R 730 LA6x2MNA

• Sadulauto

• Esitelje ja veotelje vahe 2900 mm (A2)

• Veosilla ja tagasilla vahe 1300mm

• Esisilla ja sadula vahe 3000 mm (H2)


Vedrustus
Esisild

• Semi-elliptiline paraboolvedrud

• Anti -roll bar


Tagasild

• Kvartal elliptilise õhuga lõõtsad on mõlema teljel , šassii kõrgust võib tõsta või langetada, et aidata laadimist. Pneumaatilised tagumised teljed tõstukiga . Double acting teleskoop amortisaatorid on paigaldatud kõikidele telgedele.


2.2. Haagis. Mark, mudel, tüüp (täis-, pool- või kesktelghaagis). Telgede arv. Mõõtmed.

Meiller Kipper MHKA 12/27 LOSS1

• Telje tüüp poolhaagis

• Telgede arv 3 telge


• Haagise üldpikkus 10 220 mm

• Haagis pikkus kinnituskohast 8610 mm

• Kinnitsukoha ja haagise


keskmise telje vaheline kaugus 5800 mm (A1)

• Telgede vahekaugused 2 * 1310 mm


3. Kasutades tootjate ja edasimüüjate kodulehekülgi leidke koormamata ja täiskoormatud autorongi teljekoormused .

Haagise andmed:

• tühimass 5660 kg

• kandevõime 33 340kg

• lubatud tagatelje koormus 3 * 9000 kg = 27 000 kg

• Haagise üldpikkus 10 220 mm

• Haagis pikkus kinnituskohast 8610 mm L(4305 mm)

• Kinnitsukoha ja haagise


keskmise telje vaheline kaugus 5800 mm (A1)

• Telgede vahekaugused 2 * 1310 mm


Veduki andmed:

• tühimass 8365 kg

• kandevõime 60 000 kg

• esisild 7500 kg

• lubatud tagasildadele langev kaal 19 000 kg ( veosild 11 000 kg, tagumine sild 7100 kg)

• Esitelje ja veotelje vahe 2900 mm (A2)

• Veosilla ja tagasilla vahe 1300mm

• Esisilla ja sadula vahe 3000 mm (H2)


Koormamata autorongi teljekoormused

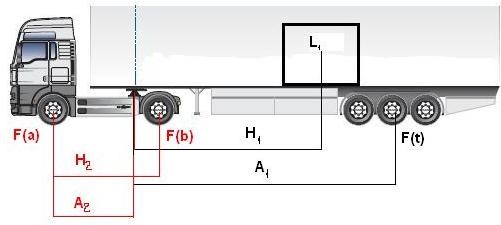

Teljekoormuse arvutamise valem:
L * H = F * A
F = L*H/A
F = 5600 * 4305 / 5800 = 4156 kg
Igale haagise teljele langeb 4156 / 3 = 1385 ,5 kg
Haagiselt ülekantav koormus 5600 – 4156 = 1444 kg
Autole langev koormus 8365 + 1444 = 9809
Veduki esisillale 1/3 = 3269 kg
Veduki tagasillale 2/3 = 6539 kg
Täiskoormatud autorongi teljekoormused
Haagise teljekoormus 3 * 9000 kg
Veduki 1. esisild 7500 kg
2. tagasild
2.1. vedav sild 11 000 kg
2.2. toetav sild 7100 kg
(tehase poolt kokku lubatud 19 000 kg)

4. Komplekteerige autorong sobivate rehvidega (mõõtmed, koormusindeks ja kiiruskategooria).

4.1. Veduki rehvid

esisillale 315/80R22.5 radial tubeless tyres 7500 kg / 2 = 3750 kg koormusindeks 154
tagasillale 295/80R22.5 radial tubeless tyres
vedav sild 11 500 / 2 = 5750 kg koormusindeks 169
toetav sild 7500 / 2 = 3750 kg koormusindeks 154
kiiruskategooria ei leidnud valmistajakiirust

4.2. Haagise rehvid

rehvid 385/65 R 22.5
9000 / 2 = 4500 kg koormusindeks 160
kiiruskategooria ei leidnud valmistajakiirust

5. Arvutage koormus autorongi telgedele. Koormaks on kruus (tihedus 1800 kg/m3). Vajalik veomaht on 150 m3. 5. Kuidas korraldada vedu, nii et see oleks kooskõlas kehtestatud normatiividega (MKM määrus nr 42)?

Massi arvutamise valem:
m = q * V
Leian veetava vajava kuusa kogukaalu:
m = 150 * 1800 = 270 000 kg
Seaduse poolt lubatud tegelik mass 3*3 telgedega autorongile on 44 000 tonni.
Leian koorma kaalu:
44 000 – 5660 (haagise tühimass) – 8365 (veduki tühimass) = 29 975 kg
Leian teljekoormused valemiga:
Haagise mass koormaga 5660 + 29975 = 35 635 kg
(täismass 39 000 kg)
Leian teljekoormuse tagasillale tejekoormuse arvutamise valemiga:
L * H = F * A
F(haagise tagasildadele)
35 635(koorma tegelik mass) * 4305 (raskuskeskme kaugus sadulast) / 5800(tagatelje keskpunkti kaugus saulast) = 26 450 kg
Leian igale haagise teljele langeva koormuse 26 450 / 3 = 8817 kg lubatud
(tehase poolt lubatud 9000 kg)
Haagise koormus vedukile
35 635(haagise tegelik mass) - 26 450(haagise tegelik mass tagasildadele) = 9186 kg
Vedukile langev koormus kokku 8365(veduki tühimass) + 9186 = 17 551 kg
(veduki lubatud täismass 26 500 kg)
Esisillale 1/3 17 551 / 3 = 5850 kg (esisillale lubatud 7500 kg)
Tagasillale 2/3 5850 * 2= 11 700 kg
(tagasillale lubatud 19 000 kg)
Teljekoormused ei riku lubatud teljekoormusi, seega leian, mitu korda tuleb koormat vedad:
270 000 / 29 975 = 9 korda tuleb vedada.

6. Veokorraldaja panus säästlikku sõitu (nimetage 5 tegevust).

Autojuhi informeerimine säästliku sõidu võtetest (näiteks kontollida regulaarselt, et rehvi rõhk oleks õige) ja auto muudest omadustest (näiteks, mis käiguga oleks kõige mõitlikum sõita).

Mitte sõita pooltühjade koormatega.

Valida kõige efektiivsem veomarsuut.

Hooldada õigeaegselt autot.

Osta vedukile õigete mõõtmetega ja omadusetega rehvid.

KASUTATUD MATERJAL

Meiller Kipper, „MHKS 43/3,“ [Võrgumaterjal]. Available : http://www.meiller.com/en/products/construction-logistics/tipping-semi-trailers.html . [Kasutatud 14. märts 2015].

Scania „Long haulage tractors,“ [Võrgumaterjal]. Available: http://www.scania.co.uk/Images/SL5451275-R730LA6x2MNA_tcm48-231885.pdf . [Kasutatud 14. märts 2015].

Veljed24.ee, „REHVIDE KOORMUSINDEKSID,“ [Võrgumaterjal]. Available: http://www.veljed24.ee/?go=al31 . [Kasutatud 14. märts 2015].

Trucksxl.com, „ Photo Gallery,“ [Võrgumaterjal]. Available: http://www.vanvlietxl.com/trucksxl/english/photo-gallery.aspx . [Kasutatud 14. märts 2015].

Veljed24.ee, „REHVIDE KIIRUSINDEKSID,“ [Võrgumaterjal]. Available: http://www.veljed24.ee/?go=al30 . [Kasutatud 14. märts 2015].

„Säästliku sõidu reeglid“, [Võrgumaterjal]. [Kasutatud 14. märts 2015].
