5.15. Kuidas on seotud sama kujundi telginertsimomendid, mis on arvutatud pööratud teljestikes? Telg-inertsimomentide summa mistahes ristteljestiku suhtes on invariantne telgede pööramise suhtes 5.16. Millised on kujundi peateljed? -teljed, mille suhtes kujundi tsentrifugaalmoment võrdub nulliga 5.17. Mis on kujundi peainertsimomendid? Kujundi telginertsimomendid peatelgede suhtes 5.18. Millised on peainertsimomentide väärtused? On ekstremaalsed (või vastupidi) 5.19. Milline on kujundi kesk-peateljestik? kujundi peateljestik (rist-teljestik), mille algus on pinnakeskmes 5.20. Kuidas hinnata, kumba kesk-peatelje suhtes peab inertsimoment olema suurem? Suurim on inertsimoment selle keskpeatelje suhtes, millest pinnaelemendid paiknevad suhteliselt kaugemal. 5.21. Milline on kujundi kesk-peateljestike vähim võimalik arv? 2 5.22. Mitu kesk-peateljestikku on ringil? *kõik keskteljepaarid on ka peateljestikud, inertsimomendid kõigi

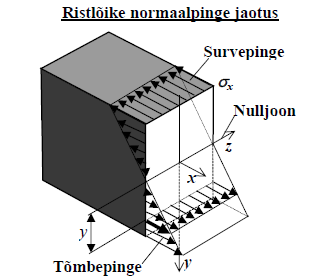

7.5. Nimetage kõik liht-tööseisundid? *tõmme ja surve *vääne *puhas paine *lõige 7.6. Millistel tingimustel tekib puhas paine? Ristlõiked pöörduvad üksteise suhtes ristlõike kesk-peatelgede ümber; Detaili telg kõverdub 7.7. Millistel tingimustel tekib puhas lõige? Ristlõiked kulgevad üksteise suhtes detaili telje ristsihis; Ristlõiked jäävad paralleelseteks 7.8. Defineerige sisejõu staatiline seos? sisejõu väärtuse saab pinge avaldist integreerides ; 7.9. Mis on pingus? Detaili punkti pingeseisund:koormatud detaili mingi punkti pingete hulk, mis kõik mõjuvad erinevates suundades 7.10. Defineerige ühtlane pingus! varda seisund, kus sama kaldega pindadel mõjuvad kogu varda ulatuses võrdsed pinged 7.11. Defineerige joonpingus! koormatud detaili antud punktis on ainult üks nullist erinev peapinge 7.12. Mis on liitpingus? varda mingi punkti pingeseisund, mis on määratud (kahe- tasandpingus);
7.5. Nimetage kõik liht-tööseisundid? *tõmme ja surve *vääne *puhas paine *lõige 7.6. Millistel tingimustel tekib puhas paine? Ristlõiked pöörduvad üksteise suhtes ristlõike kesk-peatelgede ümber; Detaili telg kõverdub 7.7. Millistel tingimustel tekib puhas lõige? Ristlõiked kulgevad üksteise suhtes detaili telje ristsihis; Ristlõiked jäävad paralleelseteks 7.8. Defineerige sisejõu staatiline seos? sisejõu väärtuse saab pinge avaldist integreerides ; 7.9. Mis on pingus? Detaili punkti pingeseisund:koormatud detaili mingi punkti pingete hulk, mis kõik mõjuvad erinevates suundades 7.10. Defineerige ühtlane pingus! varda seisund, kus sama kaldega pindadel mõjuvad kogu varda ulatuses võrdsed pinged 7.11. Defineerige joonpingus! koormatud detaili antud punktis on ainult üks nullist erinev peapinge 7.12. Mis on liitpingus? varda mingi punkti pingeseisund, mis on määratud (kahe- tasandpingus);

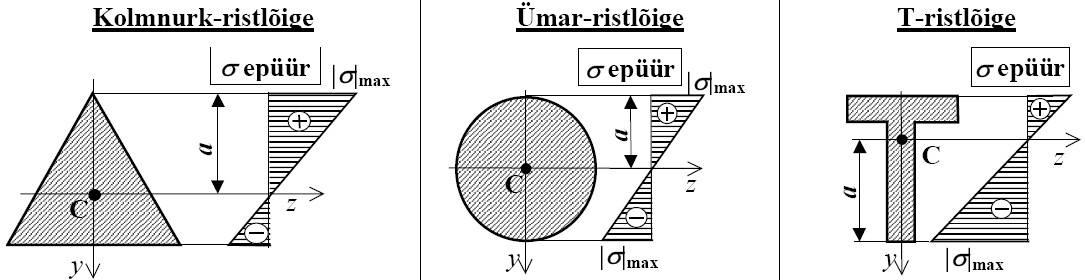

Mõõdud cm-tes Nõutav lahenduskäik 1. Koostada Q ja M epüürid. 2. Avaldada vajalik tugevusmoment võrratusest max < 100Mpa . 3. Arvutada tala läbimõõt täissentimeetri täpsusega. 4. Koostada saadud läbimõõduga talale suurimate sisejõudude järgi lõikepinge ja paindepinge epüür. Andmed [] = 100 MPa b = 6.0 m c = 2.0 m F = 10 kN p = 1.67 kN / m l=8m Tugede reaktsioonid · MA = 0 Fp1 *3 - Fb *8 + Fp2 (8 + 1) + F (8 + 2) = 0 1, 67 *6*3 - 8 Fb + 1, 67 * 2*9 + 10*10 = 0 1, 67 *18 + 1, 67 *18 + 100 Fb = = 20, 015kN 8 · MB = 0 Fa *8 - Fp1 *(8 - 3) + Fp2 *1 + F * 2 = 0 8Fa = 1, 67 *6*5 - 1, 67 * 2*1 - 10* 2 1, 67 *30 - 1, 67 * 2 - 20 Fa = = 3,345kN
MTA5354 Tugevusõpetus Kordamisküsimused -1 1. Mis on materjali tugevus? Tugevus on materjali võime purunemata taluda koormust, ebaühtlast temperatuuri vm. Materjalide tugevusnäitajaks on tugevuspiir (Rm). 2. Mis on materjali jäikus? Võime vastu panna deformatsioonidele. 3. Milles seisneb Hooke'i seadus? Traadi pikenemine l on materjali elastse käitumise piirides - võrdeline selleks vajaliku tõmbejõuga F ning algpikkusega l , pöördvõrdeline traadi ristlõike pindalaga A. 4. Mis on materjali proportsionaalsuspiir? Proportsionaalsuspiir, suurim pinge (punktis A), mille korral kehtib veel Hooke'i seadus. 5. Mis on materjali voolavuspiir? Pinge, mis vastab voolamisjõule. 6. Mis on materjali tinglik voolavuspiir
Neetliide: 1.Ülesande püstitus:Andmed: Ülekantav koormus F = 220 kN Lubatav tõmbepinge [] = 140 Mpa Lubatav lõikepinge [] = 100 Mpa Lubatav muljumispinge [] = 350 Mpa Määrata ja arvutada: - Sobivad nurkterased - Neetide paigutus ( a ja r) - Neetide arv (n) - Neetide läbimõõt (d) - Vahelehe mõõtmed ( ja b) 2. Nurkterase esmane valik Ühe nurkterase ristlõike nõutav netopindala: AL Kuna ei ole teada neediavavajalik läbimõõt, ega ka nurkterase seinapaksus, Siis leian nurkterase korrigeeritud ristlõikepindala, kus lähtudes inseneripraktikast moodustab neediava pikipindala 15% nurkterase ristlõikepindalast. Vastavalt nõudest ( kus on tabelis toodud profiili pindala ja vajalik profiili pindala) Sobib nurkprofiil 80 x 80 x 10 Tabelist saadud olulised andmed:
Kodutöö nr 1 õppeaines TUGEVUSÕPETUS (MES0240) Variant Töö nimetus A B Varrastarindi tugevusanalüüs pikkele Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Tarind, mis koosneb kahest komponendist, terastrossist 7x7 ja männipuit-ümarvardast, on koormatud vertikaalse koormusega F, mis mõjub komponente ühendavale liigendile. Arvutada puitvarda optimaalne läbimõõt d jakoormuse F suurim lubatav väärtus lähtudes komponentide omavahelisest asendist ja komponentide tugevusomadustest (valmistamise tolerantse, pingekontsentratsiooni ja puitvarda võimalikku nõtket arvestamata).
Võll on väänduv, (aga ei paindu); Alus on absoluutselt jäik; Laagrid on absoluutselt jäigad. Ei arvesta tühise mõjuga parameetreid: varda paine (kuna laagrid on rihmaratastele küllat ligidal); kõik vibratsioonid; võlli pöörlemisest tekkinud dünaamilised koormused (tsentrifugaaljõud jms.); hõõrdumine laagrites. 3.2. Mis on väändedeformatsioon? Väänava koormuse mõju vardale väändedeformatsiooni iseloomustavad iga ristlõike väändenurk (raadiuse pöördenurk algasendist) ja varda suhteline väändenurk 3.3. Kirjeldage puhast väänet! = varda tööseisund, kus: *ristlõiked pöörduvad üksteise suhtes ümber varda telje; *varda telg jääb sirgeks ja varda pikkus ei muutu; *ristlõiked jäävad paralleelseteks ja risti teljega; *ristlõiked jäävad tasapinnalisteks ja ei muuda kuju. 3.4. Nimetage puhta väände sisejõud! = keha osakestevaheliste jõudude (molekulaarjõudude) resultant 3.5. Defineerige väändemoment!
