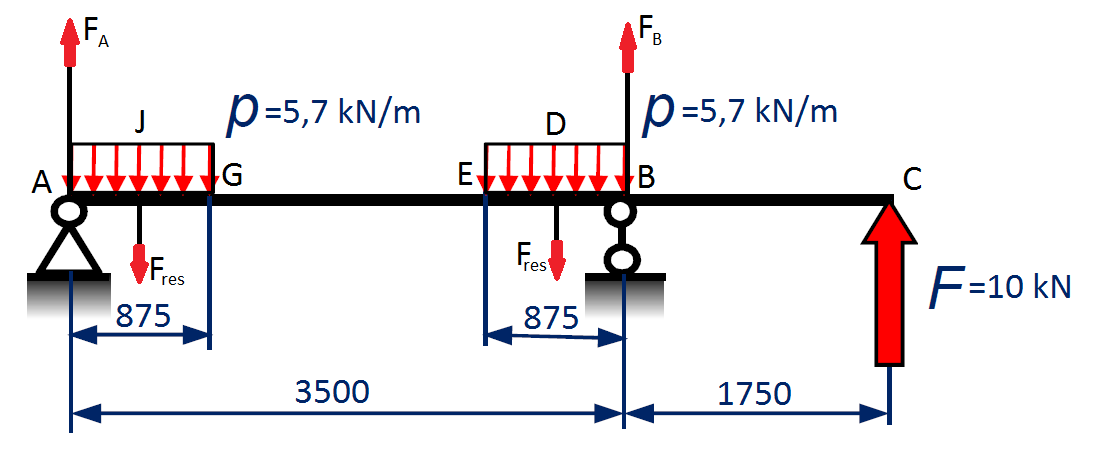

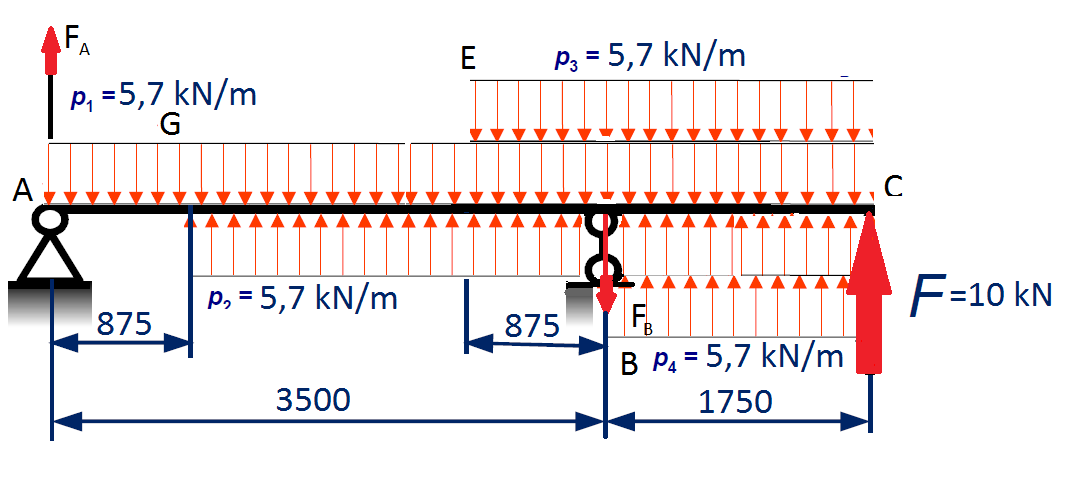

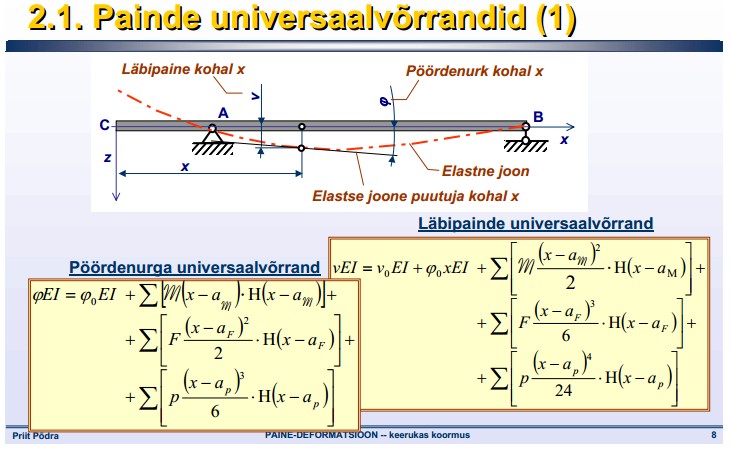

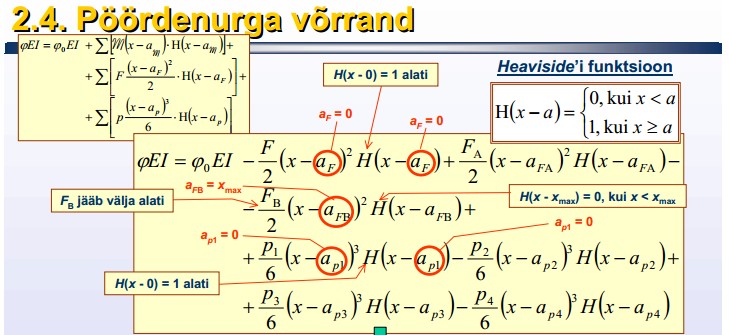

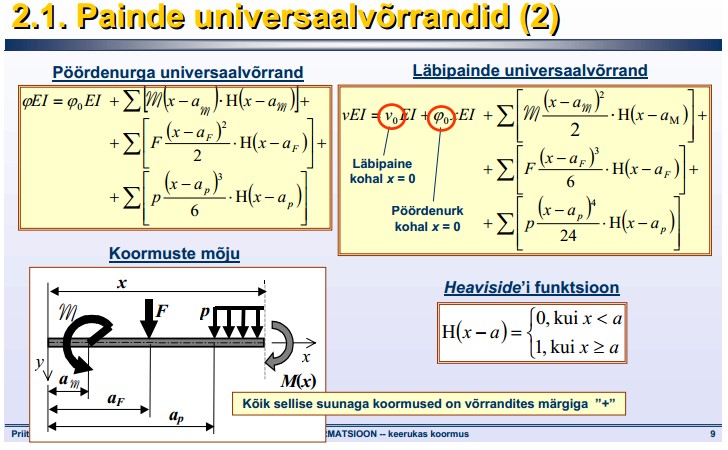

MHE0012 TUGEVUSÕPETUS II Variant nr. Töö nimetus: A-3 Tala paindesiirete arvutus universaalvõrranditega B-8 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 41 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 1. Andmed INP-profiil S235 b = c = a/2 F = 10 kN p = F/b [S] = 4 a = 2,5 m Joonis täheliste andmetega 1.1 Toereaktsioonid (1) Ühtlase joonkoormuse resultant = pL => 1,25*8 = 10 kN p = => 8 kN 1.1 Toereaktsioonid (2) =0 F*AC - FB*AB + Fres*AD = 0 => arvutan sellest FB asendades arvudega
EESTI MEREAKADEEMIA RAKENDUSMEHAANIKA ÕPPETOOL MTA 5298 RAKENDUSMEHAANIKA LOENGUMATERJAL Koostanud: dotsent I. Penkov TALLINN 2010 EESSÕNA Selleks, et aru saada kuidas see või teine masin töötab, peab teadma millistest osadest see koosneb ning kuidas need osad mõjutavad teineteist. Selleks aga, et taolist masinat konstrueerida tuleb arvutada ka iga seesolevat detaili. Masinaelementide arvutusmeetodid põhinevad tugevusõpetuse printsiipides, kus vaadeldakse konstruktsioonide jäikust, tugevust ja stabiilsust. Tuuakse esile arvutamise
83 Tugevusanalüüsi alused 6. DETAILIDE TUGEVUS PAINDEL 6. DETAILIDE TUGEVUS PAINDEL 6.1. Varda arvutusskeem paindel Paindeülesannetes käsitletakse koormustena varrast otseselt või teiste detailide kaudu painutavaid pöördemomente, põikkoormusi või muude koormuste põikkomponente (Joon. 6.1). Varda paindumine = varda telje kõverdumine koormuse toimel Arvutusskeemi koostamine paindel Arvutusskeem Tegelik konstruktsioon Lihtsustatud mehaaniline süsteem Ideaalne mehaaniline süsteem
83 Tugevusanalüüsi alused 6. DETAILIDE TUGEVUS PAINDEL 6. DETAILIDE TUGEVUS PAINDEL 6.1. Varda arvutusskeem paindel Paindeülesannetes käsitletakse koormustena varrast otseselt või teiste detailide kaudu painutavaid pöördemomente, põikkoormusi või muude koormuste põikkomponente (Joon. 6.1). Varda paindumine = varda telje kõverdumine koormuse toimel Arvutusskeemi koostamine paindel Arvutusskeem Tegelik konstruktsioon Lihtsustatud mehaaniline süsteem Ideaalne mehaaniline süsteem
MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A-3 Tugevusarvutused paindele B-8 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 04.01.2012 1. Andmed INP-profiil S235 b = c = a/2 F = 10 kN p = F/b [S] = 4 a = 2,5 m Joonis täheliste andmetega 1.1 Toereaktsioonid (1) Ühtlase joonkoormuse resultant = pL => 1,25*8 = 10 kN p = => 8 kN 1.1 Toereaktsioonid (2) =0 F*AC - FB*AB + Fres*AD = 0 => arvutan sellest FB asendades arvudega
MHE0011 TUGEVUSÕPETUS I Variant nr. Töö nimetus: A-9 Tugevusarvutused paindele B-0 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 32 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 1. Andmed INP-profiil S235 b = c = a/2 = 0,75 m F = 10 kN p = F/b = 13,33 kN [S] = 4 a = 1,5 m 1.1 Toereaktsioonid (1) Ühtlase joonkoormuse resultant = pL => 0,375*13,33 = 5 kN 1.1 Toereaktsioonid (2) =0 F*AC - FB*AB + Fres*AD = 0 => arvutan sellest FB asendades arvudega -FB = 1.1 Toereaktsioonid (3) =0 FA*AB Fres*DB + F*BC = 0 => arvutan sellest FA asendades arvudega FA = vektori sound vale Joonis parandatud vektoriga 1.1 Toereaktsioonid (4) kontroll

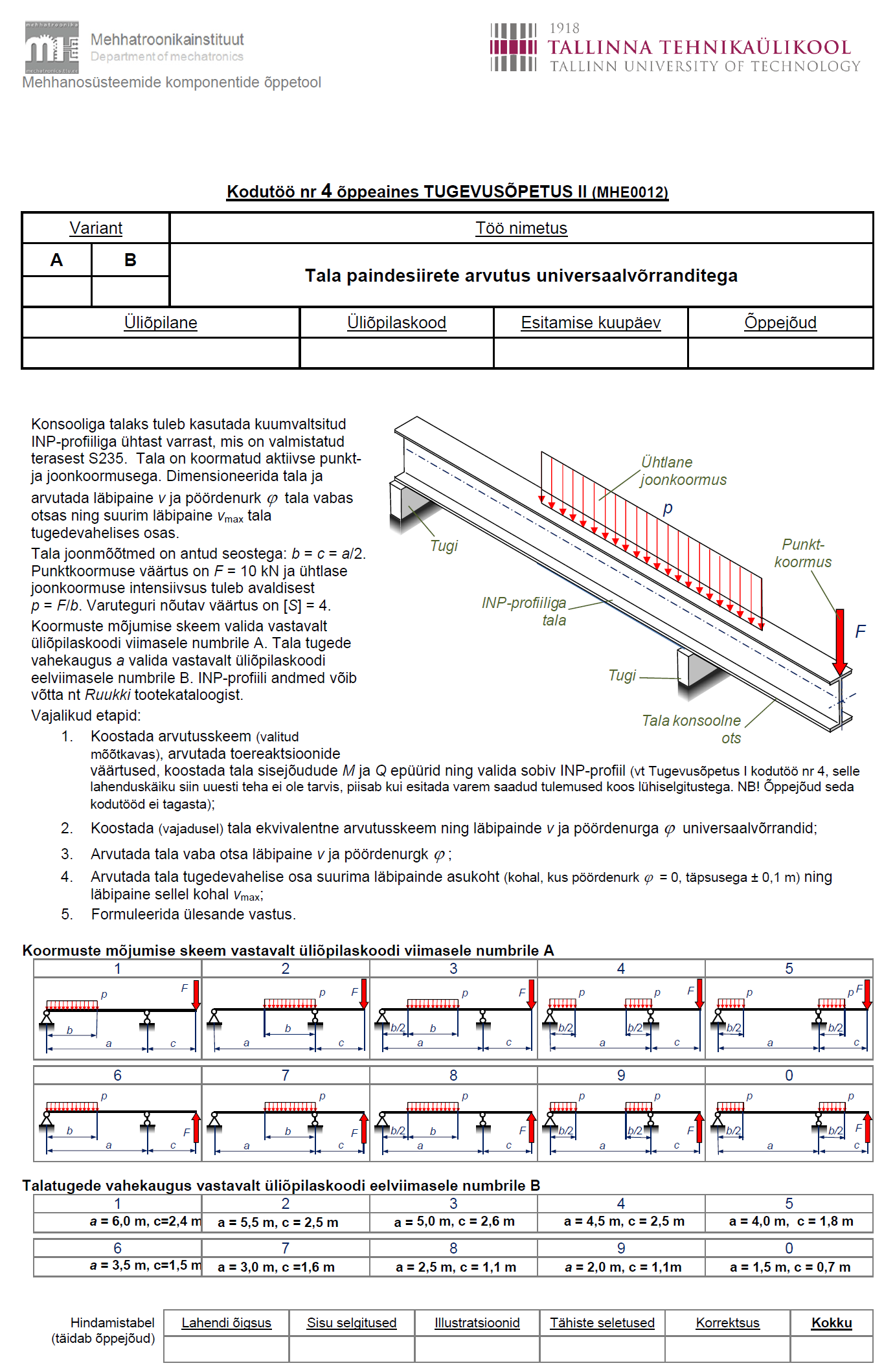

Kodutöö nr 3 õppeaines TUGEVUSÕPETUS (MES0420) Variant Töö nimetus A B Tala tugevusanalüüs Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Konsooliga talaks tuleb kasutada kuumvaltsitud INP-profiiliga ühtlast varrast, mis on valmistatud terasest S235. Tala on koormatud aktiivse punkt- ja joonkoormusega. Tala joonmõõtmed on antud seostega: b = a/2. Punktkoormuse väärtus on F = 10 kN ja ühtlase joonkoormuse intensiivsus tuleb avaldisest p = F/b. Varuteguri nõutav väärtus on [S] = 4. Koormuste mõjumise skeem valida vastavalt üliõpilaskoodi viimasele numbrile A. Tala tugede

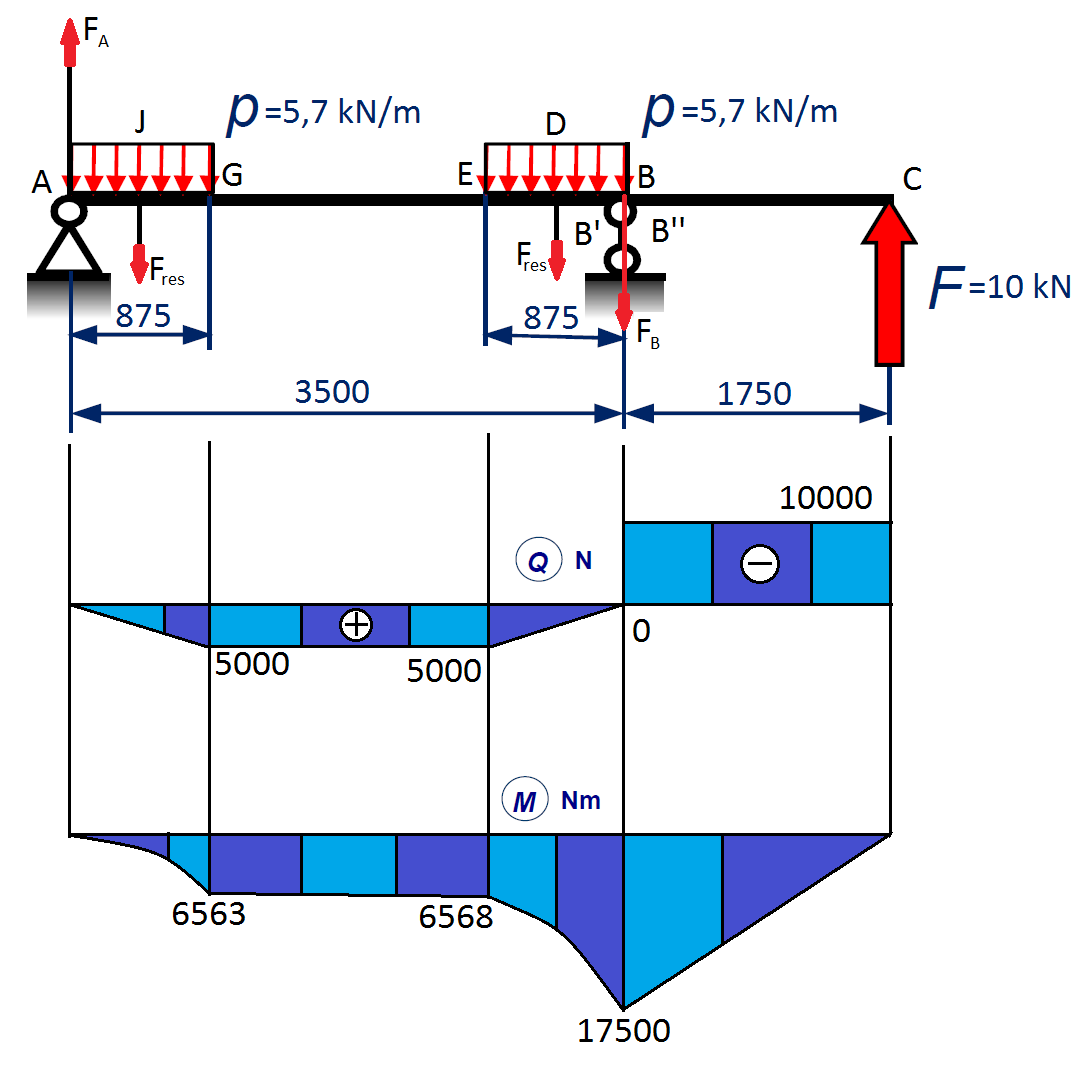

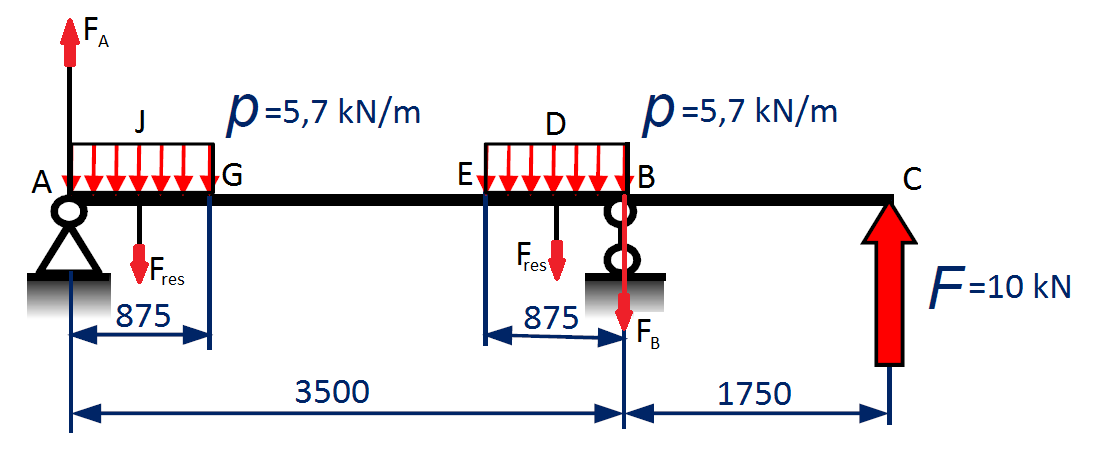

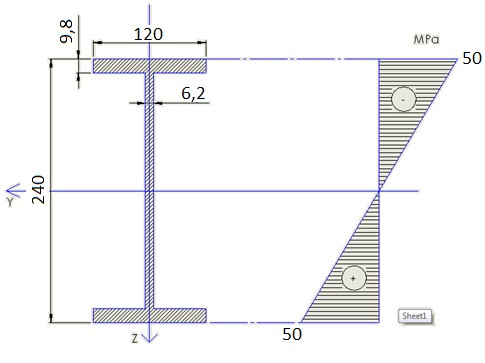

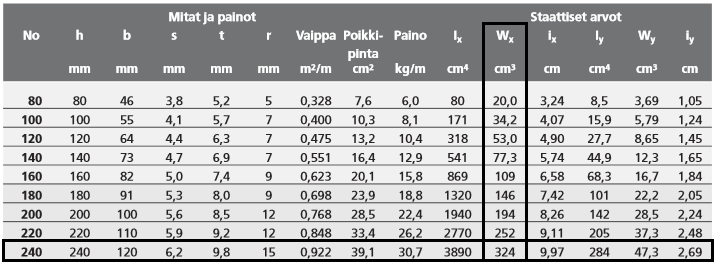

1. Andmed. INP-profiil S235 a=3 m b=c=a/2=1,5 m F=10 kN [S]=4 Joonis mõõtkavas 1:20 2. Toereaktsioonid 2.1. Ühtlase joonkoormuse resultant 2.2. Kuna toereaktsiooni Fc väärtus tuli negatiivne, siis on vektor joonisel vale pidi. 2.3. 2.4. Toereaktsioonide väärtused ja suunad on õiged. 3. Sisejõudude analüüs 3.1. Sisejõud lõikes D MD=0 3.2. Sisejõud lõikes C (+) 3.3. Sisejõud lõikes B (+) 3.4. Sisejõud lõikes E Selles punktis peaks QE=0 3.5. Sisejõud lõikes A FA=QA=7,5 kN(+) MA=0 3.6. Sisejõudude epüürid Ohtlikud ristlõiked on D ja E QE=0 QD=10 kN MD=0 4. Tugevusarvutused 4.1 INP-ristlõike nõutav tugevusmoment Painde tugevustingimus - suurim normaalpinge ristlõikes - ristlõike telg-tugevusmoment - ülesandes nõutav vartteguri väärtus - materjali voolepiir
