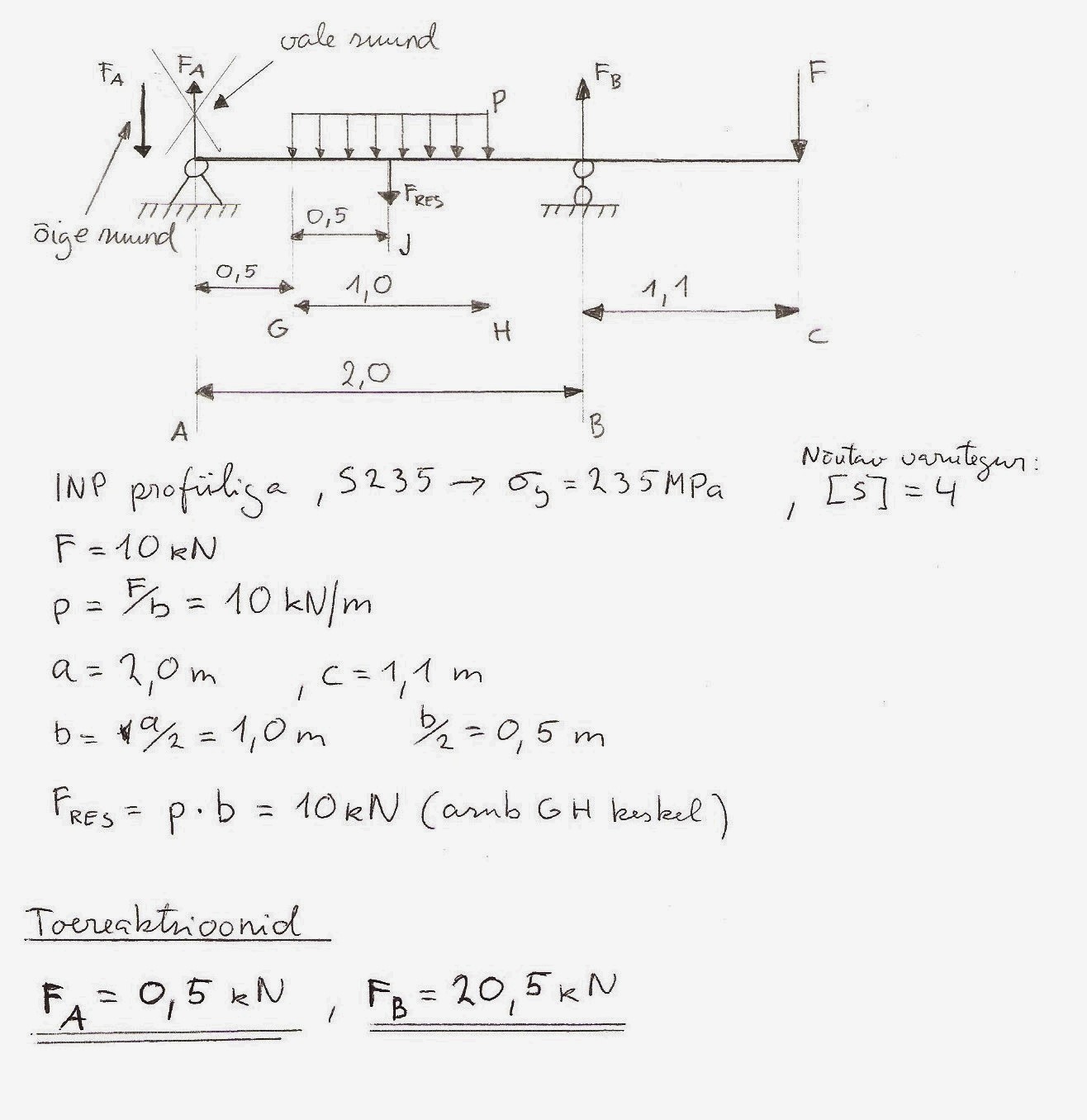

1. Algandmed INP-profiil S235 b = c = a/2 = 1,75 m F = 10 kN p = F/b = 5,7 kN/m [S] = 4 a = 3,5 m Joonis täheliste andmetega 1.1 Toereaktsioonid (1) Ühtlase joonkoormuse resultant F res 4,99 p= => =¿ 5,7 kN/m b 0,875 Fres = p*b/2 => 5,7*0,875 = 4,99 ≈ 5 kN 1.1 Toereaktsioonid (2) A ∑ M =0 -F*AC - FB*AB + Fres*AD + Fres*AJ= 0 => arvutan sellest FB asendades arvudega 5∗3,0625−10∗5,25+5∗0,4375 FB = =−10 kN 3,5 Negatiivne märk tähendab, et vektori suund joonisel on tagurpidi. Teeme joonisele paranduse 1.1 Toereaktsioonid (3) B ∑ M =0 -F*BC - Fres*DB - Fres*BJ + FA*BA = 0 => arvutan sellest FA asendades arvudega 10∗1,75+5∗0,4375+5∗3,0625 FA = =10 kN 3,5 1.1 Toereaktsioonid (4) kontroll ∑ F =0 - FA+ 2*Fres +

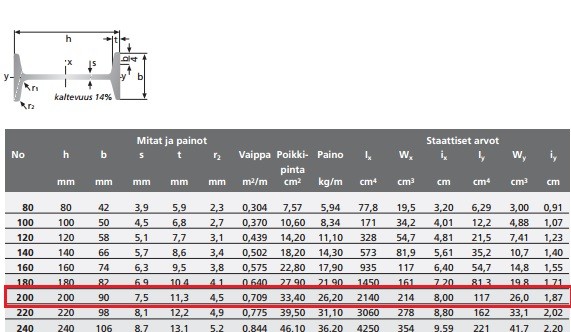

Kodutöö nr 3 õppeaines TUGEVUSÕPETUS (MES0420) Variant Töö nimetus A B Tala tugevusanalüüs Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Konsooliga talaks tuleb kasutada kuumvaltsitud INP-profiiliga ühtlast varrast, mis on valmistatud terasest S235. Tala on koormatud aktiivse punkt- ja joonkoormusega. Tala joonmõõtmed on antud seostega: b = a/2. Punktkoormuse väärtus on F = 10 kN ja ühtlase joonkoormuse intensiivsus tuleb avaldisest p = F/b. Varuteguri nõutav väärtus on [S] = 4. Koormuste mõjumise skeem valida vastavalt üliõpilaskoodi viimasele numbrile A. Tala tugede vahekaugus a valida vastavalt üliõpilaskoodi eelviimasele numbrile B. INP-profiili andmed võib võtta nt Ruukki tootekata

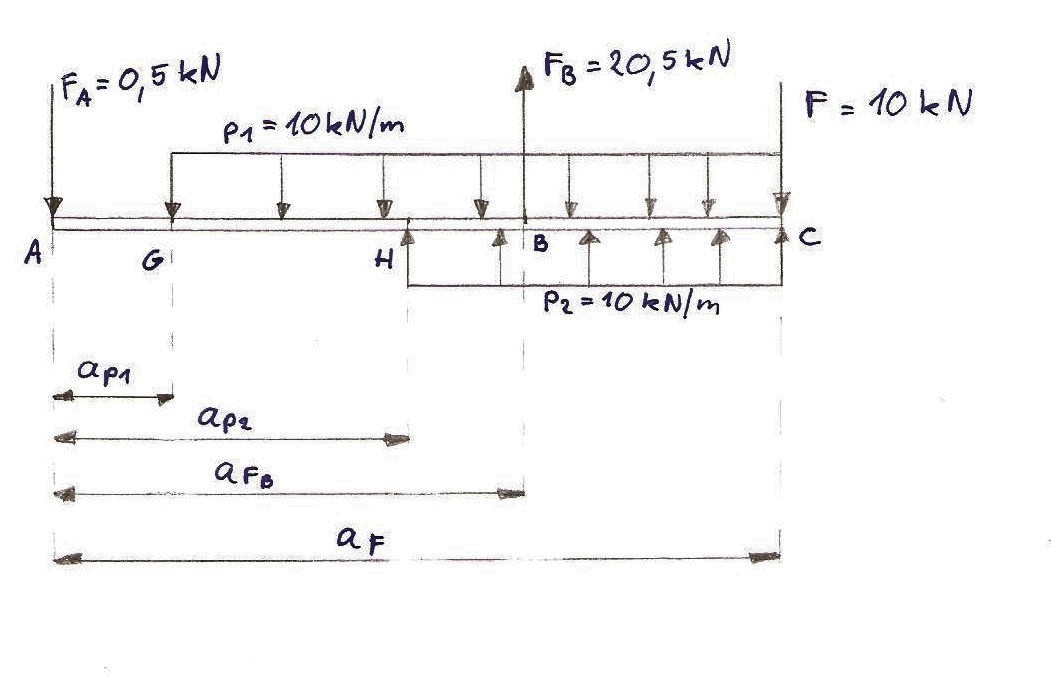

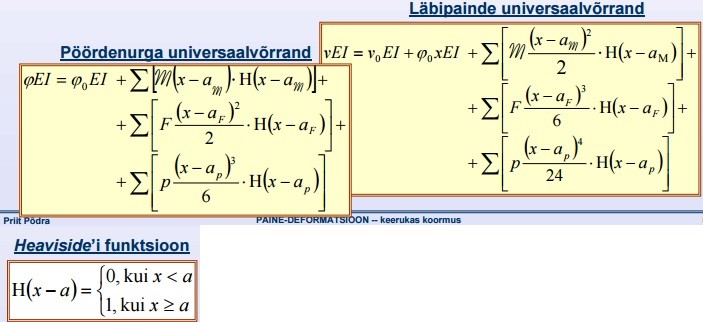

MHE0012 TUGEVUSÕPETUS II Variant nr. Töö nimetus: A-3 Tala paindesiirete arvutus universaalvõrranditega B-8 Üliõpilane (matrikli nr ja nimi) Rühm: Juhendaja: MAHB - 41 Priit Põdra Töö esitatud: Töö parandada: Arvestatud: 1. Andmed INP-profiil S235 b = c = a/2 F = 10 kN p = F/b [S] = 4 a = 2,5 m Joonis täheliste andmetega 1.1 Toereaktsioonid (1) Ühtlase joonkoormuse resultant = pL => 1,25*8 = 10 kN p = => 8 kN 1.1 Toereaktsioonid (2) =0 F*AC - FB*AB + Fres*AD = 0 => arvutan sellest FB asendades arvudega

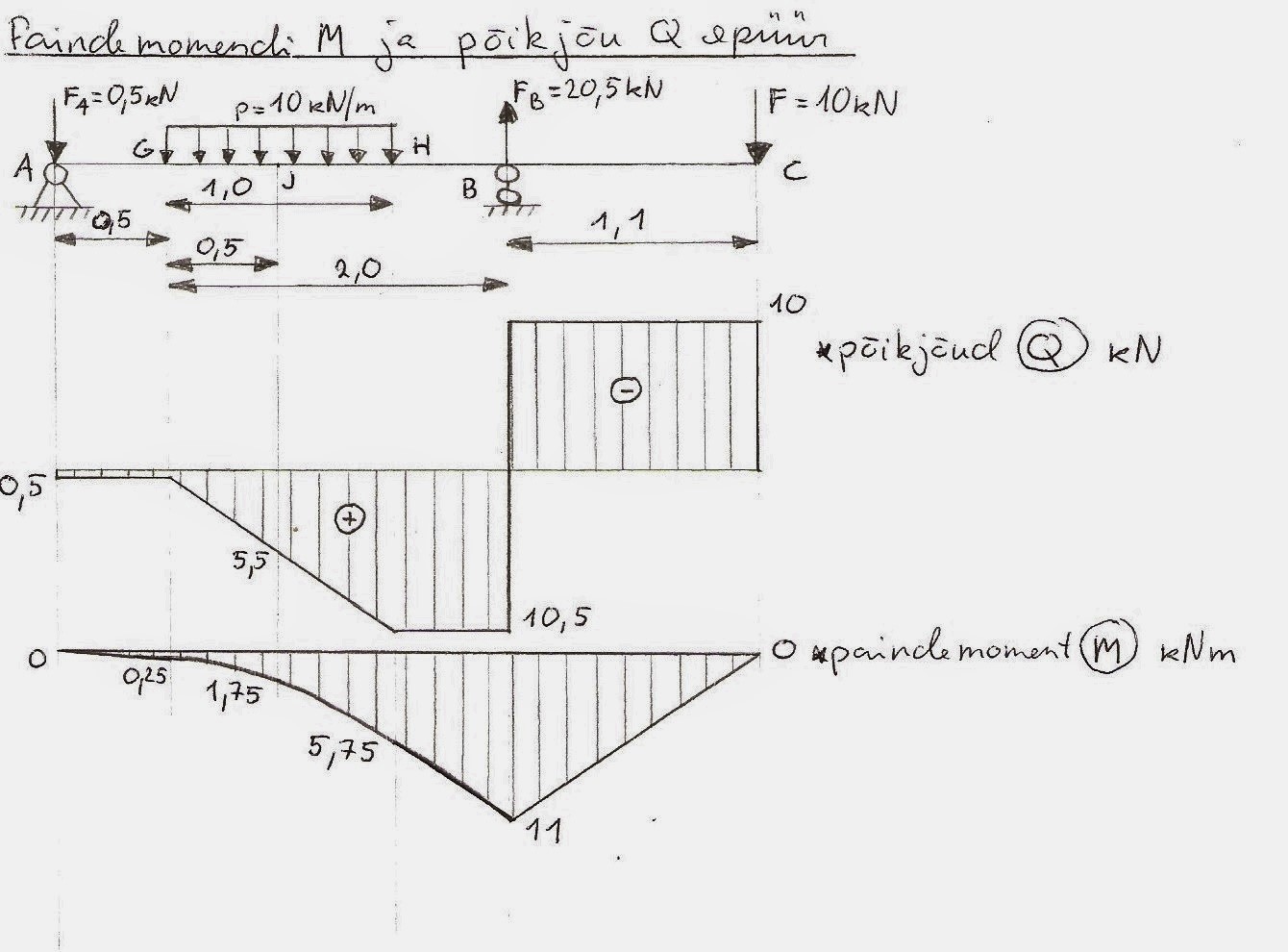

Kodutöö nr 3 õppeaines TUGEVUSÕPETUS (MES0420) Variant Töö nimetus A B Tala tugevusanalüüs 2 3 Üliõpilane Üliõpilaskood Esitamise kuupäev Õppejõud Uku Luhari 202132 15.11.2020 Priit Põdra Konsooliga talaks tuleb kasutada kuumvaltsitud INP-profiiliga ühtlast varrast, mis on valmistatud terasest S235. Tala on koormatud aktiivse punkt- ja joonkoormusega. Tala joonmõõtmed on antud seostega: b = a/ 2. Punktkoormuse väärtus on F = 10 kN ja ühtlase joonkoormuse intensiivsus tuleb avaldisest p = F/ b. Varuteguri nõutav väärtus on [ S]
TTÜ ehituskonstruktsioonide õppetool Raudbetoonkonstruktsioonide üldkursus I Vello Otsmaa Johannes Pello 2007.a Raudbetoonkonstruktsioonide üldkursus 1 SISSEJUHATUS 1 Raudbetooni olemus Raudbetoon on liitmaterjal (komposiitmaterjal), kus koos töötavad kaks väga erinevate oma- dustega materjali: teras ja betoon. Neist betoon on suhteliselt odav kohalik materjal, mis töö- tab hästi survel, kuid üsna halvasti tõmbel (betooni tõmbetugevus on 10-15 korda väiksem survetugevusest). Teras seevastu töötab ühteviisi hästi nii survel kui ka tõmbel, kuid tema hind on küllalt kõrge. Osutub, et survejõu vastuvõtmine betooniga on kordi odavam kui tera- sega, tõmbejõu vastuvõtmine on kordi odavam aga terasega. Siit tulenebki raudbetooni ma- janduslik olemus: võtta ühes ja samas konstruktsioonis esinevad survesisejõud v
EESTI MEREAKADEEMIA RAKENDUSMEHAANIKA ÕPPETOOL MTA 5298 RAKENDUSMEHAANIKA LOENGUMATERJAL Koostanud: dotsent I. Penkov TALLINN 2010 EESSÕNA Selleks, et aru saada kuidas see või teine masin töötab, peab teadma millistest osadest see koosneb ning kuidas need osad mõjutavad teineteist. Selleks aga, et taolist masinat konstrueerida tuleb arvutada ka iga seesolevat detaili. Masinaelementide arvutusmeetodid põhinevad tugevusõpetuse printsiipides, kus vaadeldakse konstruktsioonide jäikust, tugevust ja stabiilsust. Tuuakse esile arvutamise põhihüpoteesid ning detailide deformatsioonide sõltuvuse väliskoormustest ja elastsusparameetritest. Detailide pinguse analüüs lubab optimeerida konstruktsiooni massi, mõõdu ja ökonoomsuse parameetrite kaudu. Masinate projekteerimisel omab suurt tähtsust detailide materjali õige valik. Masinaehitusel kasutatavate materjalide nomenklatuur täieneb pidevalt, rakendatakse efekti
