Tala paindsiirete arvutus universaalvõrranditega

Negatiivne märk tähendab, et vektori suund joonisel on tagurpidi. Teeme joonisele paranduse 1.1 Toereaktsioonid (3) B ∑ M =0 -F*BC - Fres*DB - Fres*BJ + FA*BA = 0 => arvutan sellest FA asendades arvudega  10∗1,75+5∗0,4375+5∗3,0625 FA = =10 kN 3,5 1.1 Toereaktsioonid (4) kontroll ∑ F =0 - FA+ 2*Fres + FB - F = 0 => -10+2*5+10-10 = 0 2. Sisejõudude analüüs 2.1 Sisejõud lõikes tala otstes Tasakaaluvõrrandid: ∑ F =0 c ∑ M =0 QC −F c =0=¿ QC =F c =10 kN (-) Mc = 0 kNm Q A −F A =0=¿ Q A=F A =10 kN (-) MA = 0 kNm 2.2 Sisejõud lõikes B'' ja B' BB'' -> 0 B''C = 1,75 m Tasakaaluvõrrandid: ∑ F =0 B' ' ∑ M =0 −¿ F−Q B ' ' =0=¿ Q B ' ' =F=10 kN ¿ F*CB''- MB'' => MB' '= F*CB'' MB'' = MB' =1,75*10 = 17,5 kNm (+)  QB ' =F−F B =0 kN

Tugevusõpetus ii

8

docx

Tugevusarvutused paindele

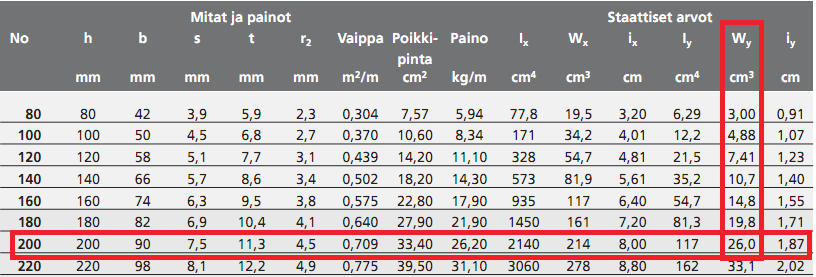

1 INP-ristlõike nõtav tugevusmoment Painde tugevustingimus - suurim normaalpinge ristlõikes - ristlõike telg-tugevusmoment - ülesandes nõutav vartteguri väärtus - materjali voolepiir Ristlõike nõtav telg-tugevusmoment [W] = = = 21,3 kui paine on umber telje y 3.2 INP-ristlõike valik Valitakse sellise ristlõikega profiil mis vastab allolevale = 21,3 Tabelist on näha et sobib profiil INP200, mille = 26 21,3 3.3 Tala tugevuskontroll ohtlikus ristlõikes B Suurim paindepinge = = 58 MPa Tugevuse kontroll paindel = = = 4,05 4 = 4 Ristlõike B tugevus paindel on tagatud Alljärgnevalt normaalpinge epüür 3.4 Tala tugevuskontroll vahemikus CG Suurim lõikepinge vahemikus CG s ­ seinapksus - poolristlõike staatiline moment y telje suhtes Q ­ ristlõike põikjõud I ­ ristlõike inertsimoment Poolristlõike staatiline moment y telje suhtes = 108,22 cm3 I= = = 0,7 MPa
