MOOTORSAED JA OHTUSTEHNIKA RAIETÖÖDEL (0)

VÕRUMAA KUTSEHARIDUSKESKUS
PÕLLUMAJANDUS
MOOTORSAED JA OHUTUSTEHNIKA RAIETÖÖDEL
Referaat
Sander Aria
Juhendaja : Andres Kapp
Vana-antsla 2012
Sisukord
Sissejuhatus
Mootorsaed
Mootorsaag Stihl
Mootorsaag Husqvarna
Mootorsaag Jonsered
Ohutustehnika raietöödel
Sissejuhatus
Selles referaadis räägin ma mootorsaagedest ja ohutustehnikast raietöödel.Lisaks räägin veel lähemalt mootorsaagetest ja nende tehnilistest andmetest.
Ohutustehnika poole pealt räägin ma nõuetest ja kuidas peab toimima ohutustehnika raietöödel.
MOOTORSAED
Mis on mootorsaag?
Mootorsaag on tööriist puude langetamiseks , laasimiseks, järkamiseks ja puidu töötlemisaks puusepatöödel. Mootorsaage valmistatakse kahetaktilise bensiinimootoriga (töömaht 30-120 cm3, 1-10 hj võimsusega) või elektrimootoriga mille tööpinge on üldjuhul 230V. Elektrimootoriga kettsaagi nimetatakse sageli lihtsalt kettsaeks.
Mootorsae tööorganiks on juhtplaadil, mida mõõdetakse tollides või sentimeetrites (pikkusega 30-150 cm pikkune ), liikuv lõikehammastega saekett sammuga 0,325, 0,375 või 0,404 tolli. Keti lõikehammaste profiil on erinevate kasutusvaldkondade jaoks erinev, samuti juhtplaadi, mis võib olla pöörleva otsatähikuga või ilma.
Kõige tuntumad mootorsaagede tootjad on:

Stihl

Husqvarna

Jonsered

Partner
MOOTORSAED STIHL
Teerajaja juba 80 aastat.
Algusest peale on STIHL alati turule tulnud uute revolutsiooniliste ideede ja protsessidega. 80 aasta jooksul on STIHL'i nimi tõusnud esmaklassilise tehnoloogia sünonüümiks ja seda mitte ainult Euroopas, vaid ka Venemaal ning USA-s. Tänasel päeval teevad STIHL'i tooted töötavate inimeste elu kergemaks rohkem kui 160-s riigis üle maailma ning STIHL on saavutanud Nr 1 mootorsae tootja staatuse maailmas, omades 29-t importööri erinevates riikides üle maailma.

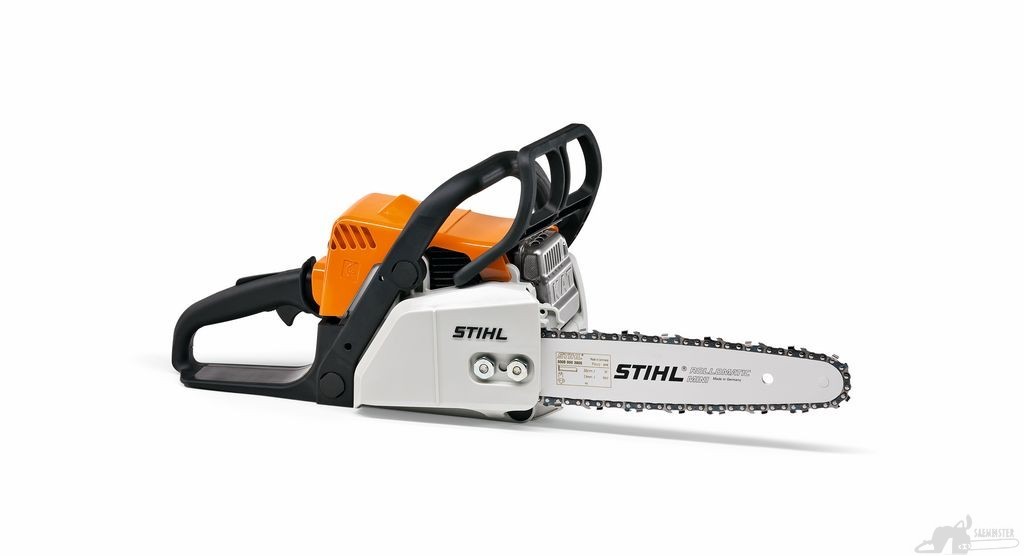

Kõige väiksem mootorsaag Stihl MS 170 sobib hästi krundi hooldamiseks, küttepuude lõikamiseks,ehitustöödeks ja väiksemate puude langetamiseks.
Tehnilised andmed:
Mootori töömaht 30,1cm3
võimsus 1,3kW
2- takt . bensiini mootor
kaal 4,2kg
juhtplaat 30cm, kett 1,3mm 3/8PM
Stihl MS 201 on Madala vibratsioonitasemega ja kõrge lõikevõimsusega kerge kompaktsaag keeruliste puude langetamiseks ja nikerdustöödeks.
Tehnilised andmed:
Kubatuud: 35,2cm³
Võimsus: 1,8kW/2,4hj
Kaal: 3,9 kg
juhtplaat 35cm, kett 1,3mm, 3/8PM, 50hm
Stihl MS231 on Väga hea võimsuse ja kaalu suhe. Ideaalne küttepuude saagimiseks ja puidu kasutamisel ehitustöödel. Sobib hästi puude hooldamiseks ja kuni 30cm läbimõõduga puude langetamiseks.
Tehnilised andmed:
Kubatuud: 40,6 cm³
Võimsus: 2,0kW/2,7hj
Kaal: 4,9 kg
juhtplaat 35cm, kett 1,6mm 325RMC 56hm
Stihl MS251 on Väga hea võimsuse ja kaalu suhe. Ideaalne küttepuude saagimiseks ja puidu kasutamisel ehitustöödel. Sobib hästi puude hooldamiseks ja kuni 35cm läbimõõduga puude langetamiseks.
Tehnilised andmed:
Kubatuud: 45,6 cm³
Võimsus: 2,2kW/3,0 hj
Kaal: 4,9 kg
juhtplaat 35cm, kett 1,6mm 325RMC 56hm

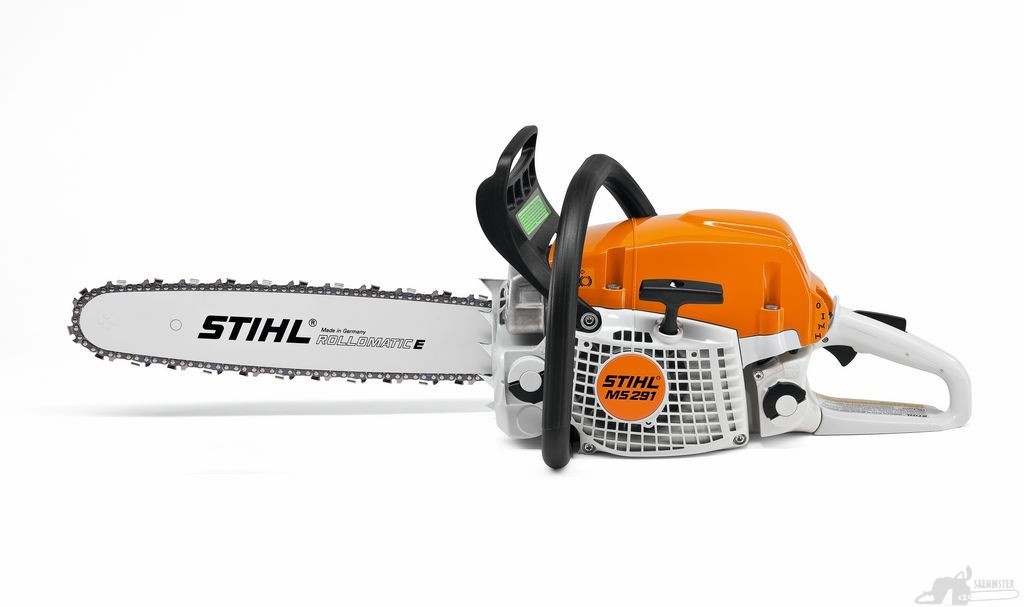

Stihl MS291 on Loodud raskemate ülesannete jaoks nagu langetamine, küttepuude tegemine või tormikahjude likvideerimine. Küttekulu on vähendatud 20%, ketti on võimalik küljelt kergesti pingutada ja sael on korralik antivibratsioonisüsteem. Kütusepaagi seisu on võimalik läbipaistva akna abil kergelt jälgida. Lisaks eelõhufiltrisüsteem ja kerge summuti.
Tehnilised andmed:
Kubatuud: 55,5 cm³
Võimsus: 2,8kW/3,8 hj
Kaal: 5,6 kg
Stihl MS261 on Väga mugav, kerge ja võimas profisaag uue HD2 õhufiltrisüsteemiga. Palju uuendusi alates roostevabast terasest summuti kuni uue ehitusega ketikaane mutriteni.
Lisad:
- .325 1,6mm 37cm juhtplaat koos RMC 62-hambalise ketiga
- Stihl patenteeritud antivibratsioonisüsteem
- Dekompressiooniklapp kergemaks käivitamiseks
- ElastoStart starter tagasilöökide vähendamiseks käivitamisel
- Kompensaator, mis tagab mootori ühtlase ja probleemivaba käimise ka mustema õhufiltriga
-Tööriistavaba avamisega paagikorgid
- HD2 keeratav õhufilter koos õhufiltri eluiga pikendava süsteemiga
Tehnilised andmed:
50,2cm³ 2,8kw 2-MIX mootor,
kaal 5,2kg, juhtplaat 37cm,
kett 1,6mm ,325RMC 62hm
Stihl MS 660 on Võimas ning vastupidav profitööriist ka kõige nõudlikumale kliendile,ideaalne tööks ka saeraamidel.
Tehnilised andmed:
2- taktiline bensiinimootor
Mootori võimsus 91,6cm3/5,2kW
Kaal 7,3kg

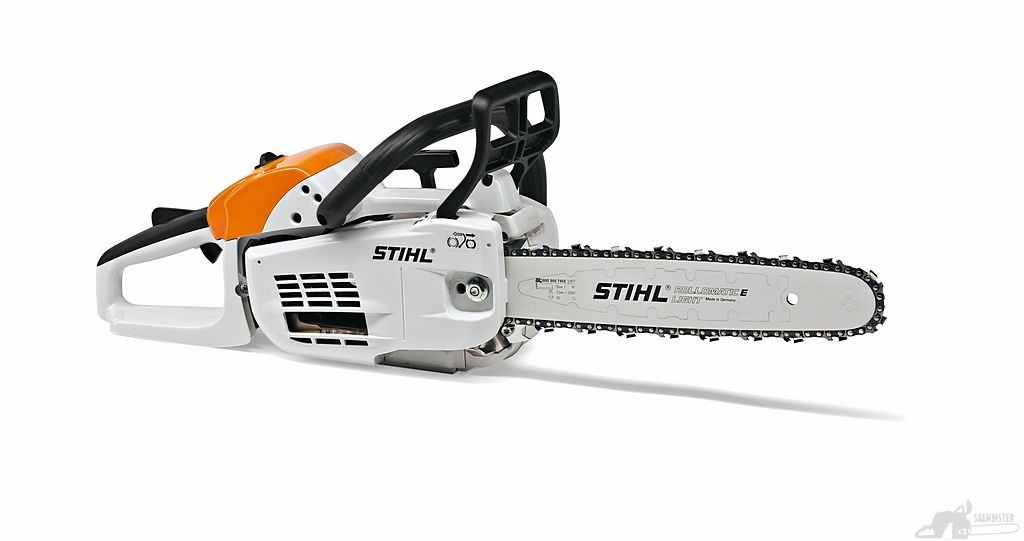

Stihl MS 170 Stihl MS 201

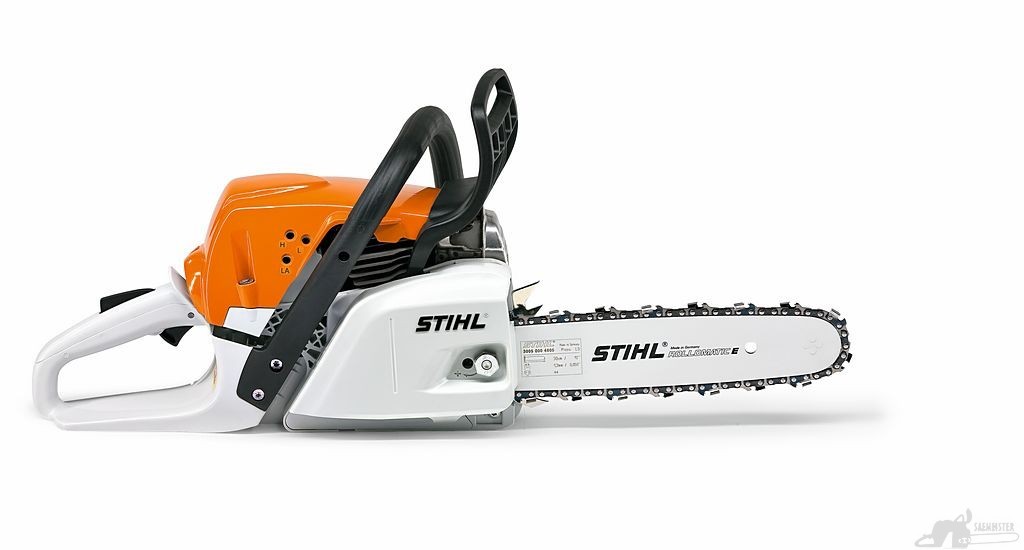

Stihl MS 231 Stihl MS 251

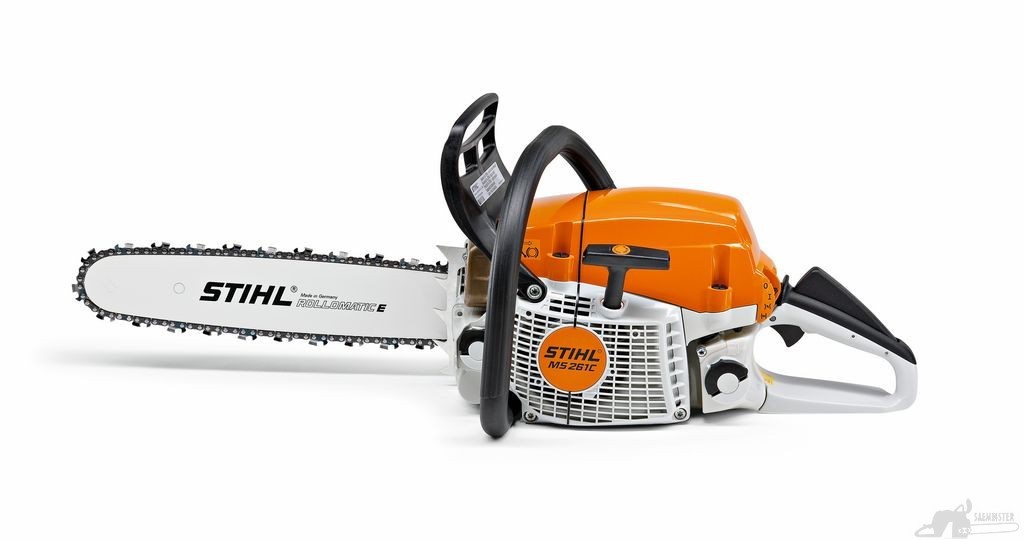

Stihl MS 291 Stihl MS 261
Stihl MS 660
MOOTORSAED HUSQVARNA

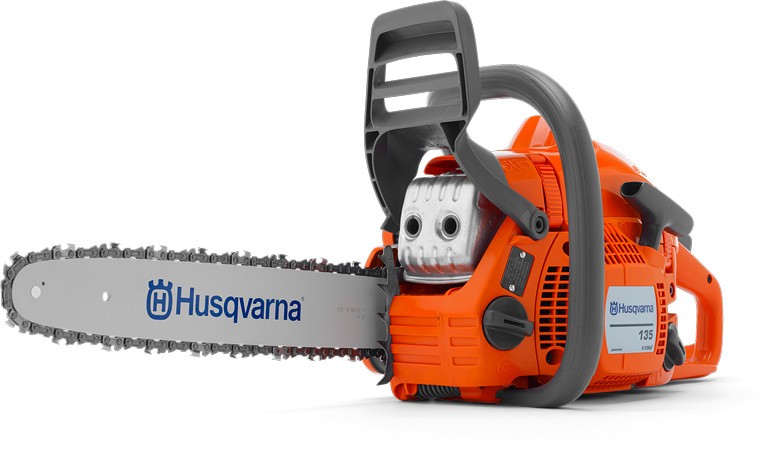

Husqvarna 135 on Uus kerge ja tõhus saag neile koduomanikele, kes soovivad erakordselt lihtsalt käivitatavat ja kasutatavat mootorsaagi. X-Torq® mootor tagab väiksema kütusekulu ning tekitab vähem heitmeid. Kütusepump ja automaattagastusega stopplüliti teevad sae käivitamise lihtsaks.
Tehnilised andmed:
Silindri kubatuur 40,9 cm³
Võimsus 1,4 kW
Pöörete arv tühikäigul 2900 p/min
Maksimaalsed mootori tööpöörded 9000 p/min
Maksimaalsed lubatud mootoripöörded 12000 p/min
Silindri siseläbimõõt 41 mm
Kolvi käik 31 mm
Ketisamm 3/8" LP
Soovituslik plaadi pikkus, min-maks. 35-40 cm
Kaal (ilma lõikevarustuseta) 4,4 kg
Husqvarna 240 e Trio Brake on Sobiv saag okste lõikamiseks ja kergemateks saagimistöödeks. Kerge käivitada ja lihtne kasutada, tänu Husqvarna iseloomulikele omadustele nagu ergonoomiline disain , uusimad tehnilised lahendused ja vähe heitmeid tekitav X-Torq® mootor. Sael on ka Smart Start® käivitus ning keti pingutamine ja vahetamine toimub ilma tööriistade abita. Varustatud TrioBrake™ süsteemiga.
Tehnilised andmed:
Silindri kubatuur 38,2 cm³
Võimsus 1,5 kW
Hobujõud 2 hp(M)
Pöörete arv tühikäigul 3000 p/min
Maksimaalsed mootori tööpöörded 9000 p/min
Silindri siseläbimõõt 40 mm
Kolvi käik ` 32 mm
Ketisamm .325" / 3/8"
Soovituslik plaadi pikkus, min-maks. 33-40 cm
Keti kiirus maks. võimsusel 16,3 m/s
Kaal (ilma lõikevarustuseta) 5 kg

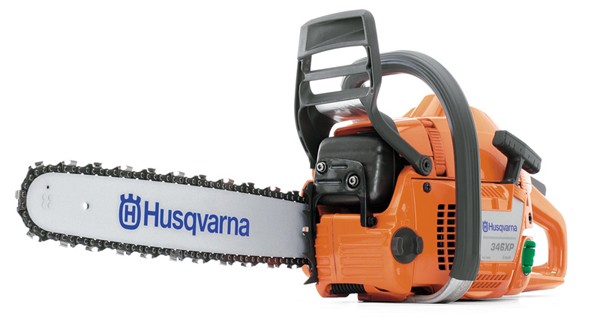

Husqvarna 346XP on meie uue põlvkonna professionaalne kettsaag , mille välja töötamisel on kasutatud uusimaid tehnoloogilisi saavutusi. Nad on suure võimsusega ja hea kiirendusega , kuid kaalult kerged, mistõttu nad on suurepärased okste laasimiseks. Saed on saleda korpusega ja kõrgel paikneva raskuskeskmega, et nad oleksid käepärased kasutada. Ketipingsuse seadistamine on viidud külje peale. Mõlemal mudelil on keskkonnasäästlik õlipump, mille õlivoolu saab seadistada .
Tehnilised andmed:
Silindri töömaht 45.0 cm³
Väljundvõimsus 2.5 kW / 3.4 hj
Kaal (ilma lõikeosata) 4.8 kg
Müra rõhk 100.5 dBA
Müra võimsus 114 dBA
Vibratsioone esi/tagakäepidemes 3.3 m/s² / 3.4 m/s²
Kütusepaak 0.50 l
Ketiõli paak 0.28 l
Ketisamm .325 tolli
Soovituslik saelehe pikkus 33-50 cm / 13-20 tolli
Husqvarna 560 XP® on mõeldud professionaalsetele metsatöölistele ning kogenud erametsaomanikele. Murranguline disain ning mitmed uuenduslikud tehnilised lahendused teevad töötamise tõhusaks ning mugavaks. Ainulaadne X-Torq mootor tagab vajaliku võimsuse, on kuni 20% kütusesäästlikum ja tekitab 75% vähem kahjulikke heitmeid. RevBoost(tm) tagab laasimisel vajamineva suurema ketikiiruse.
Tehnilised andmed:
Silindri kubatuur 59,8 cm³
Võimsus 3,5 kW
Pöörete arv tühikäigul 2800 p/min
Maksimaalsed mootori tööpöörded 9600 p/min
Silindri siseläbimõõt 46 mm
Kolvi käik 36 mm
Ketisamm .325" / 3/8"
Soovituslik plaadi pikkus, min-maks. 33-61 cm
Keti kiirus maks. võimsusel 21,3 m/s
Kaal (ilma lõikevarustuseta) 5,6 kg

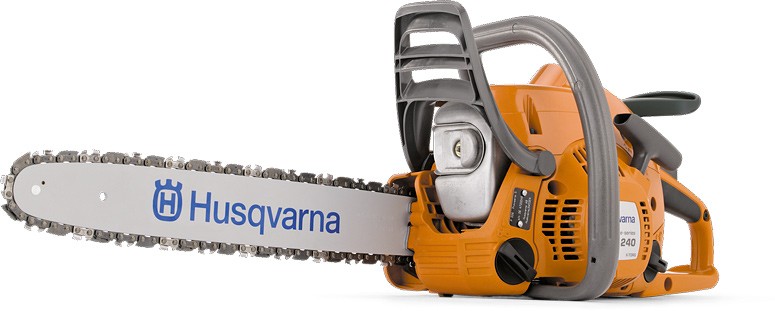

Husqvarna 135 Husqvarna 240 e Trio Brake
Husqvarna 346 XP Husqvarna 560 XP®
MOOTORSAED JONSERED
Jonsered CS 2234 S on sobilik kasutamiseks ehitustöödel, kamina- ja küttepuude saagimiseks ning kergemate langetustööde tegemiseks. Seda on lihtne kasutada ning sellel on keskkonnasõbralikum " Clean Power " mootor. Tänu "Spin Start" süsteemile ( kombineeritud käivitus/seiskamisjuhik ning kütusepump) on saagi kerge käivitada.
Jonsered CS 2240 on Kerge universaalsaag, mida on lihtne käsitseda, hooldada ja käivitada. Saag on varustatud Clean Power mootoriga, mis tekitab vähem heitgaase, säästab kütust ning pakub rohkem jõudu madalamatel ja keskmistel pööretel. Kombineertiud sart - ja stopplüliti. Sael on kiirkinnitusega silindrikate ja küljele paigutatud keti pinguti lihtsaks keti pingutamiseks.
Jonsered CS 2245 on Uus universaalsaag Clean Power mootoriga, mis tekitab vähem heitgaase, säästab kütust ning pakub rohkem jõudu madalamatel ja keskmistel pööretel. Kombineertiud sart- ja stopplüliti. Sael on kiirkinnitusega silindrikate, läbipaistva aknaga kütusepaak ja küljele paigutatud keti pinguti lihtsaks keti pingutamiseks.
Jonsered CS 2250 S on Uus universaalsaag Clean Power mootoriga, mis tekitab vähem heitgaase, säästab kütust ning pakub rohkem jõudu madalamatel ja keskmistel pööretel. Spin Start ja kombineeritud start/stoppnupp lihtsaks käivitamiseks. Sael on tööriistavaba ketipingutus keti ja plaadi kiireks vahetamiseks ning läbipaistev aken kütusetaseme jälgimiseks.

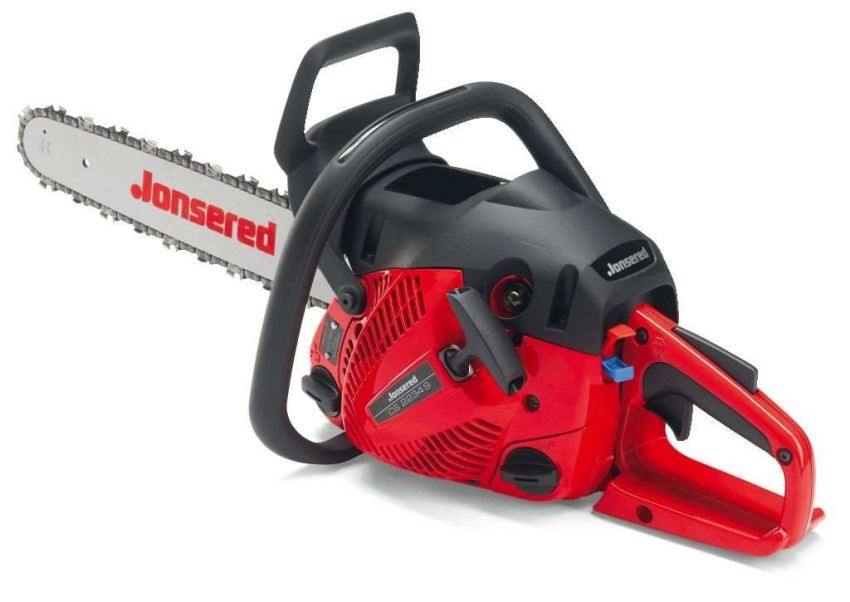

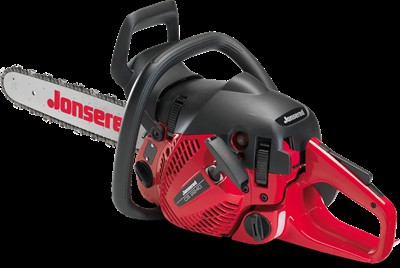

Jonsered CS 2234 S Jonsered CS 2240
OHUTUSTEHNIKA RAIETÖÖDEL
ÜLDNÕUDED METSA JA RAIETÖÖDE OHUTUSEKS
Metsa töid võib alustada alles siis, kui selleks on teada ohutud töövõtted. Ohutusnõuete rikkumine võib põhjustada õnnetuse.
Selleks, vajalikud üldnõuded:
Mitte kasutada tööriistu ega seadmeid, mille käsitlemist ei ole teile õpetatud.
Ilma kutsealase ja töökeskkonnaalase väljaõppeta on töötajal iseseisvalt töötada keelatud.
Metsa- ja võsaraie töödele lubatakse tööle ainult meessoost isikuid, kes on vähemalt 18 aastat vanad .
Puukentsefaliidi ohtlikes piirkondades peab metsalangetaja läbima vastavad kaitsepookimised.
Kontrollida tööriistade olemasolu ja korrasolekut.
Töötaja peab tundma ohutuid töövõtteid, käesolevat juhendit ja ettevõtte töösisekorraeeskirju.
Töötaja kohustatud kandma normidega ettenähtud tööriietust ja kasutama isikukaitsevahendeid.
Töötaja peab tegema ainult seda tööd, mis talle on ülesandeks tehtud ja mille ohutuid töövõtteid ta tunneb. Kahtluse korral tuleb pöörduda töölõigu juhataja poole selgituse saamiseks.
Töökohale kõrvalisi isikuid lubada ei tohi.
Märgates ohutuseeskirjade rikkumist teiste töötajate poolt või ohtu lähedalolijaile, peab töötaja viivitamatult võtma tarvitusele abinõud ohutuse kindlustamiseks ning juhtunust teatama töölõigu juhatajale .
Kui töötajal tuleb töötada tõsteseadmetega, peab tal olema vastav kvalifikatsioon ja teda tuleb juhendada vastava ohutusjuhendi järgi.
Töötajal peavad kaasas olema esmaabivahendid.
Enne tööd alustades:
Igale lageraidele määratud raielangile tuleb enne raietööde algust koostada tehnoloogiline kaart, kus on näidatud tööliste ohutud raie- ja kokkuveoviisid.
Enne raide algust tuleb lageraidelank ette valmistada, koristada ohtlikud puud, raiuda sisse kokkuveoteed ja laoplatsid.
Metsahooldus- ja vahekasutusraietel, põlendike ja tuulemurru ülestöötamisel teostatakse ettevalmistustööd raide käigus.
Kuni 50 m kauguseni puude langetamise kohast on ohtlik tsoon, milline tähistatakse ohumärkidega. Märkide ümberpaigutamise eest vastutab metsa-langetaja.
Langetamise ohtlikku tsooni võib minna ainult langetaja loal. Kui ohtlikkus tsoonis viibib inimesi tuleb langetamine viivitamatult katkestada.
Raielangile, kus toimub langetamine, suunduvad teed ja rajad märgistatakse samuti ohumärkidega 50 m kaugusel raielangi piirist.
Töötaja peab raielangil kandma kaitsekiivrit ja vastavat eririietust. Eririietus peab omama demaskeerivat värvingut.
Bensiinimootorsaagidega töötamisel peab töötaja kaitsekiiver omama näokaitseekraani ja tööpüksid säärekaitsed ning töökindad peavad olema vibratsiooni vastased.
Etüleeritud kütuste kasutamine bensiinimootorsaagidega töötamisel on keelatud.
Töötaja peab olema varustatud korralike abivahenditega: langetus- labidas , langetushark, pööramishaak, käsivints jm
Töö ajal:
Langetuslabida või hüdrokiilu kasutamisel on lubatud langetada saega üksinda kuni 40 cm jämedusi puid. Puude langetamisel üksinda, ilma abiliseta on keelatud üle 40 cm jämeduste puude korral.
Keelatud on ilma abiliseta metsalangetus tuulemurdude ja põlendike ülestöötamisel, samuti 3 pallilise vastutuule korral.
6 pallilise ja tugevama tuulega , äikese ja paduvihma ajal ning tihedas udus (nähtavus alla 50 m st., kui sellelt vahemaalt ei ole näha inimese siluetti) on kõik tööd raielangil keelatud.
Enne puu langetamist tuleb töökoht ette valmistada, selleks eemaldada võsa ja lamapuit jm., teha 4...5 m pikkused rajad 45 all taganemiseks.
Langetatavale puule tehakse esmalt langetussuunas langetussälk. Sälgu sügavus peab olema sirgel puul mitte alla 1/4 tüüka jämedusest, kaldu kasvanud ja pehastanud puudel mitte alla 1/3 tüüka jämedusest. Pehkinud ja jalalkuivanud puude sälkamine peab toimuma ainult saega, eelnevalt kontrollides puu seismiskindlust ja vajaduse korral hargi või ridvaga eemaldama murdunud ladvad või oksad .
Langetussälgu alumine tasapind peab olema risti puu teljega , ülemine pind peab moodustama alumise suhtes 25...35.
Kahe paralleelse saelõikega tehtud täisnurkse langetussälgu puhul peab sälgu kõrgus olema 1/10 tüüka läbimõõdust mahasaagimise kohal. Nn. " Skandinaavia " langetussälgu korral peab nii alumine kui ka ülemine kaldlõige olema 45 all puu ristteljega.
Langetamise läbilõige peab olema risti tüvele ja suunduma sälgu keskele (skandinaavia sälgu korral ülemise sälgu keskele). Õige langetus suuna tagamiseks peab jätma läbisaagimata nn. pideriba, mille laius on kuni 40 cm jämeduste puude korral 2 cm, 40-60 cm jämedusega puudel 3 cm, jämedamatel 4cm. Keelatud on langetatavad puud täielikult läbi saagida.
Kännust kokkukasvanud puid või üle 5 kaldega puid langetatakse loomuliku kalde suunas. Murdunud puud langetatakse murdele ristisuunas, kusjuures peab kontrollima eelnevalt murde tugevust.
Keelatud on puude grupiviisiline langetamine, lõpuni läbisaagimata või rippesse jäänud puude lõpuni langetamata jätmine.
Rippesse jäänud puid peab langetama traktori või vintsi abil, kusjuures tõmbetrossi pikkus peab olema vähemalt 35 m. Erandjuhtudel on lubatud rippesse jäänud puid langetada pöördehaagi, köie või hoobade abil.
Keelatud on mahasaagida seda puud, millele toetub rippesse jäänud puu, saagida notte rippuva puu tüükast, maha paisata rippuvat puud teise puu pealelangetamisega.
Keelatud on rippesse jäänud puu ohtlikus läheduses teostada ükskõik milliseid töid vaatamata rippe püsivusele.
Okstelaasimine on lubatud langetajast mitte lähemal kui 50 m. Laasimine sae või kirvega toimub suunaga tüükast ladvani. Ei ole lubatud laasida seistes ise laasitaval tüvel, raiuda või saagida oksi milledele tüvi kindlalt toetub, laasida oksi kokkutõmmatud tüvede pakis või oksi, mis asuvad teiste tüvede või kändude vahel pinge all. Laasijate omavaheline kaugus peab olema vähemalt 5 m.
Töötajad, kes järkavad metsa otseselt raielangil, peavad olema varustatud korralike abivahenditega (hoovad, pöördehaagid, kiilud jm.). Üle 35 nõlvadel on järkamine keelatud. Juurtega heidetud puude järkamine ilma eelneva juurekamaka toestamiseta on keelatud. Tuuleheitepuude väljapööratud juure-süsteem tuleb peale järkamist traktori või vintsi abil tagasi tõmmata.
Võsasaagidega võib langetada ainult kuni 8 cm jämedusi puid. Langetajad peavad töötama teineteisest vähemalt 30 m kaugusel. Keelatud on töötada võsasaagidel mittekorras või kinnitamata rihmkinnistega.
Raielangi ülestöötamisel langetusmasinatega peab olemas olema ohutus-juhend vastavalt masina tüübile ja teostatavale tehnoloogiale.
Pärast tööd:
Korrastada töökoht, kasutusel olnud tööriistad ja panna need neile ettenähtud kohtadesse .
Tööriided ja isikukaitsevahendid jätta selleks ettenähtud kohtadesse .
Kõigist töö ajal esinenud puudustest teatada töölõigu juhile.
