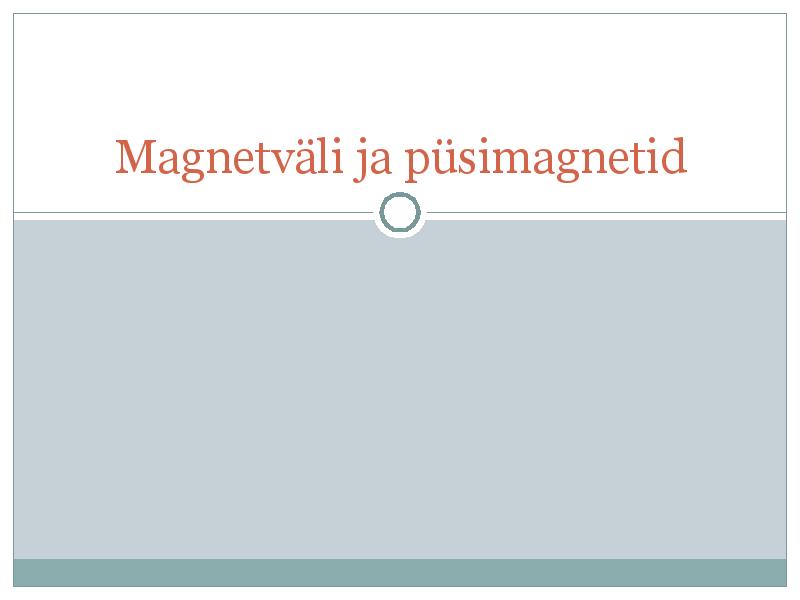

Magnetväli ja püsimagnetid (0)

Magnetväli  ja püsimagnetid

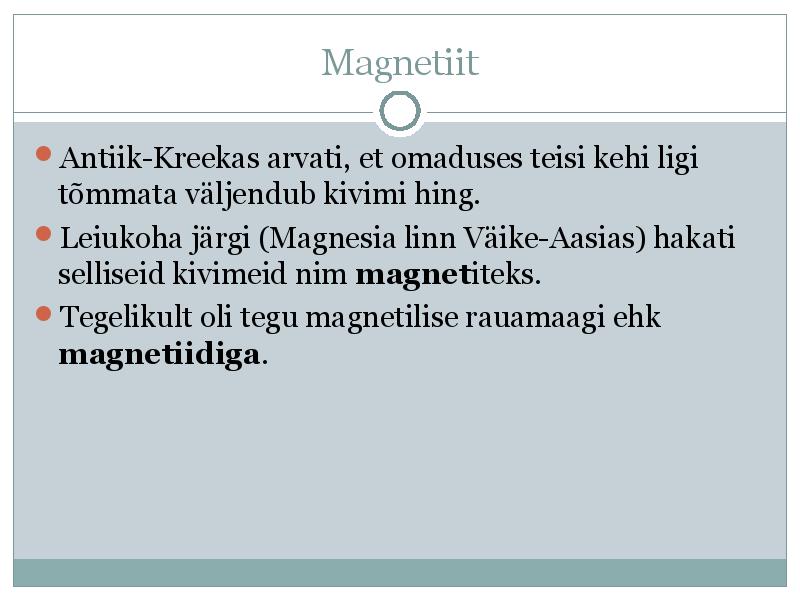

Magnetiit
Antiik-Kreekas arvati, et  omaduses  teisi kehi ligi
tõmmata väljendub kivimi hing.
Leiukoha järgi (Magnesia linn Väike-Aasias) hakati
selliseid kivimeid nim magnetiteks.
Tegelikult oli tegu  magnetilise  rauamaagi ehk
magnetiidiga.

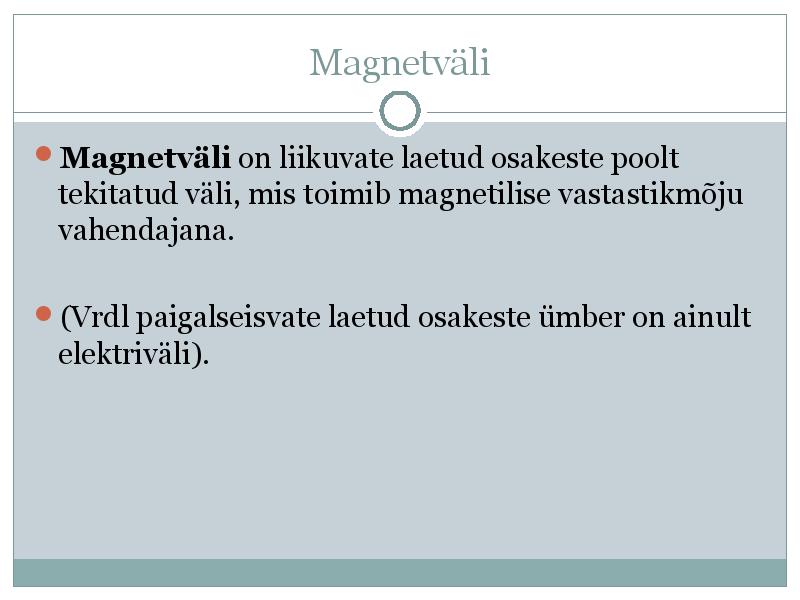

Magnetväli
Magnetväli on liikuvate laetud osakeste poolt
tekitatud väli, mis toimib magnetilise vastastikmõju
vahendajana.
(Vrdl paigalseisvate laetud osakeste ümber on ainult
elektriväli).

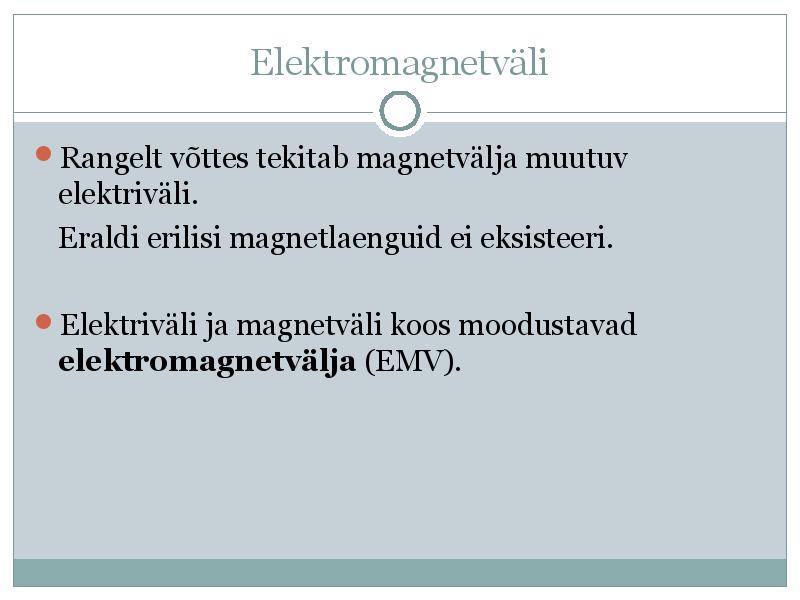

Elektromagnetväli
 Rangelt  võttes tekitab magnetvälja muutuv
elektriväli.
Eraldi erilisi magnetlaenguid ei eksisteeri.
Elektriväli ja magnetväli koos moodustavad
elektromagnetvälja (EMV).

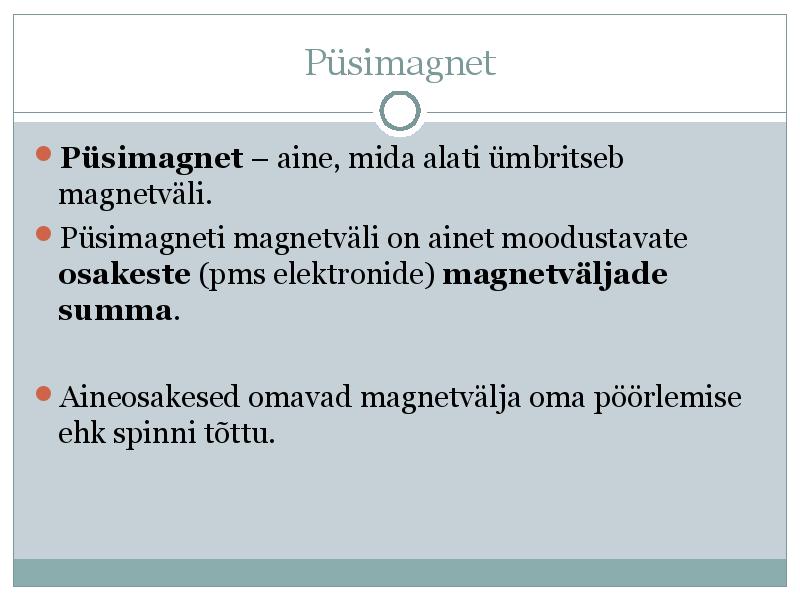

Püsimagnet
Püsimagnet – aine, mida alati ümbritseb
magnetväli.
Püsimagneti magnetväli on ainet moodustavate
osakeste (pms elektronide) magnetväljade
summa.
Aineosakesed omavad magnetvälja oma pöörlemise
ehk spinni tõttu.

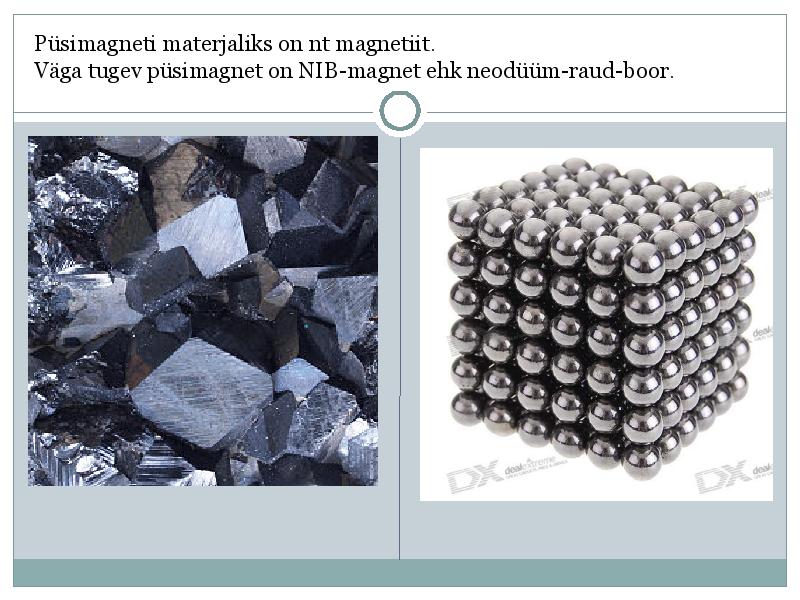

Püsimagneti materjaliks on nt magnetiit.
Väga tugev püsimagnet on NIB-magnet ehk neodüüm-raud- boor .

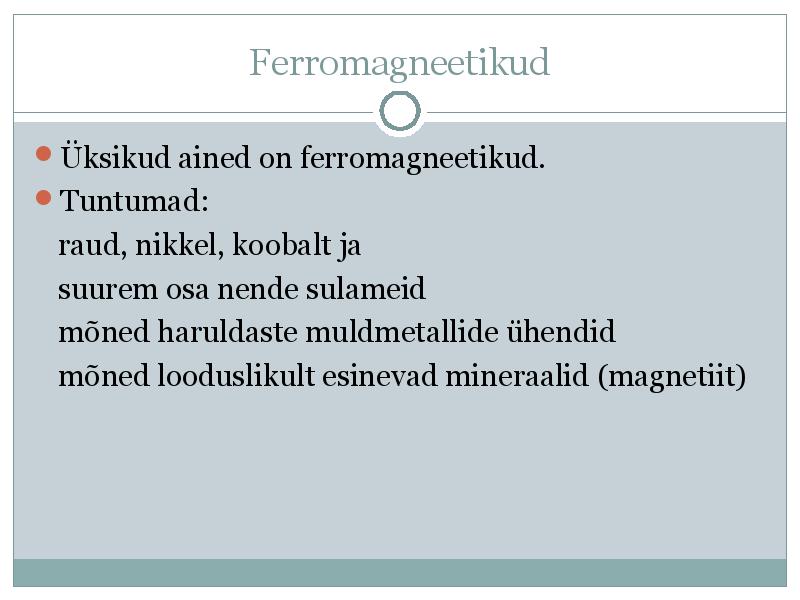

Ferromagneetikud
Üksikud ained on ferromagneetikud.
Tuntumad:
raud, nikkel,  koobalt  ja
suurem osa nende sulameid
mõned haruldaste muldmetallide ühendid
mõned looduslikult esinevad mineraalid  (magnetiit)

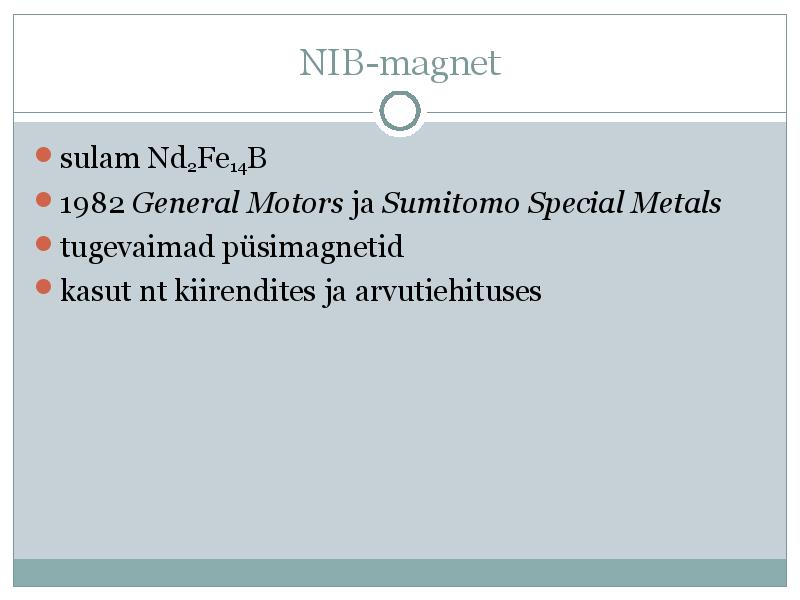

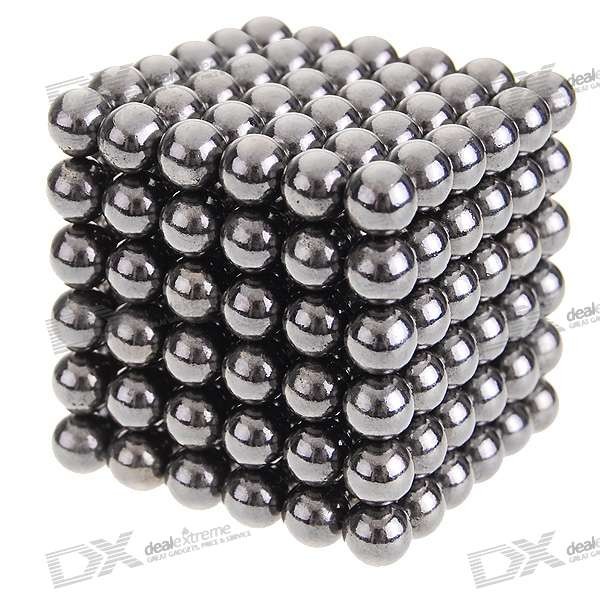

NIB-magnet
sulam Nd2Fe14B
1982 General Motors ja Sumitomo Special  Metals
tugevaimad püsimagnetid
kasut nt kiirendites ja arvutiehituses

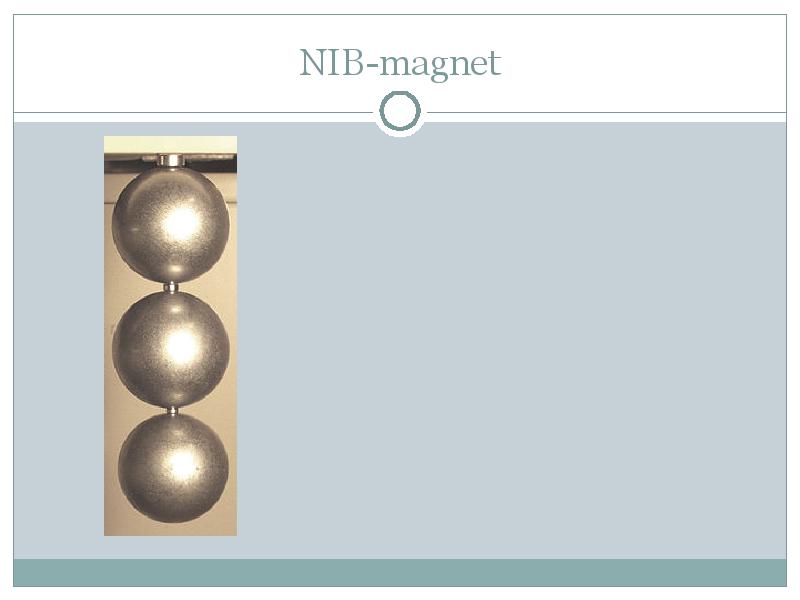

NIB-magnet

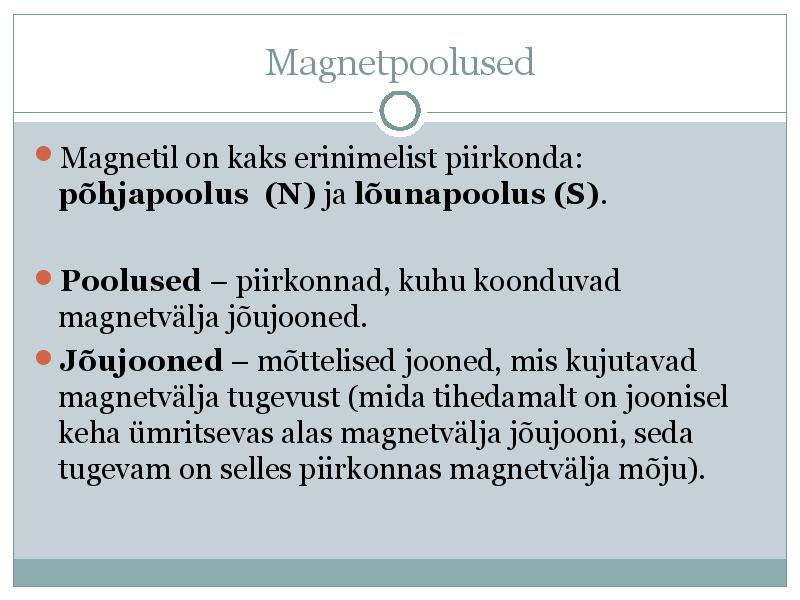

Magnetpoolused
 Magnetil  on kaks erinimelist piirkonda:
põhjapoolus  (N) ja lõunapoolus (S).
Poolused – piirkonnad, kuhu koonduvad
magnetvälja jõujooned .
Jõujooned – mõttelised jooned, mis kujutavad
magnetvälja tugevust (mida tihedamalt  on joonisel
keha ümritsevas alas  magnetvälja jõujooni, seda
tugevam on selles piirkonnas magnetvälja mõju).

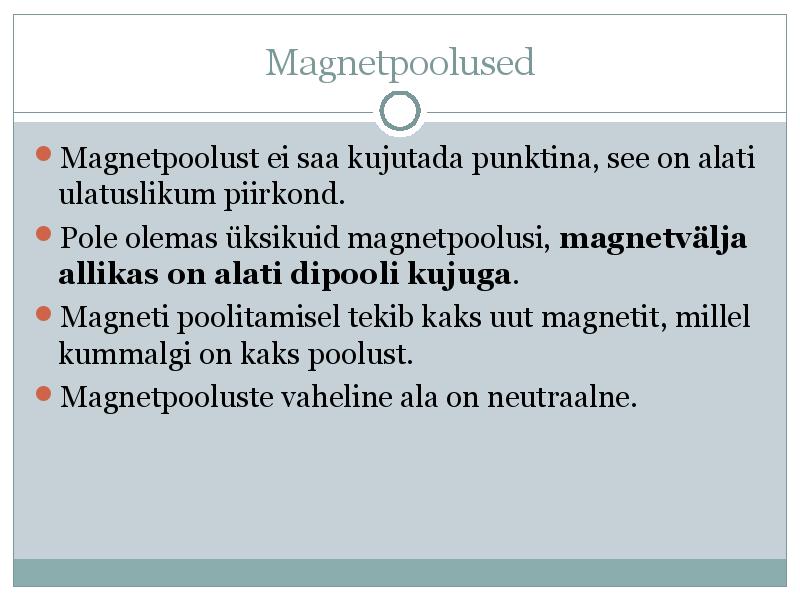

Magnetpoolused
Magnetpoolust ei saa kujutada punktina, see on alati
ulatuslikum piirkond.
Pole olemas üksikuid magnetpoolusi, magnetvälja
allikas on alati  dipooli  kujuga.
Magneti poolitamisel tekib kaks uut magnetit, millel
kummalgi on kaks poolust.
Magnetpooluste vaheline ala on  neutraalne .

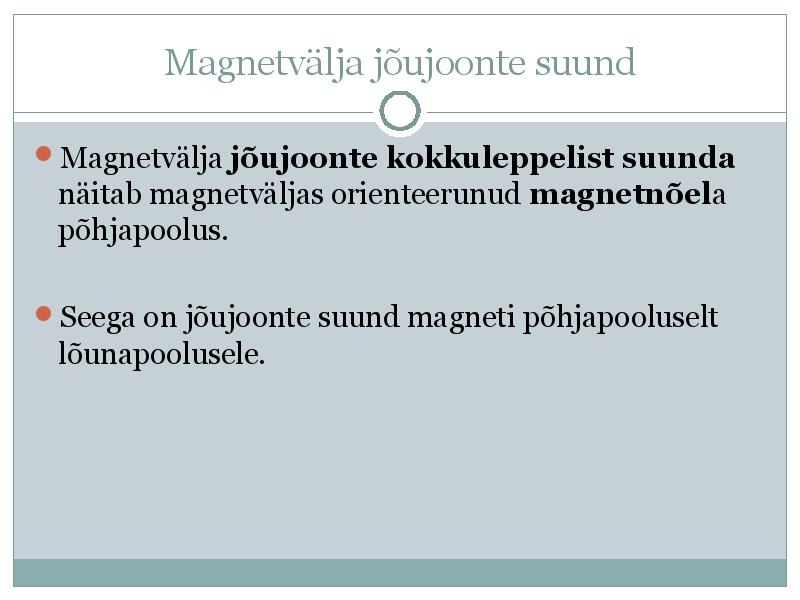

Magnetvälja jõujoonte suund
Magnetvälja jõujoonte kokkuleppelist suunda
näitab magnetväljas orienteerunud magnetnõela
põhjapoolus.
Seega on jõujoonte suund magneti põhjapooluselt
lõunapoolusele.

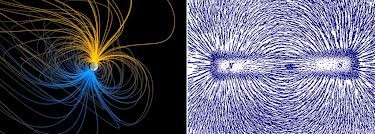

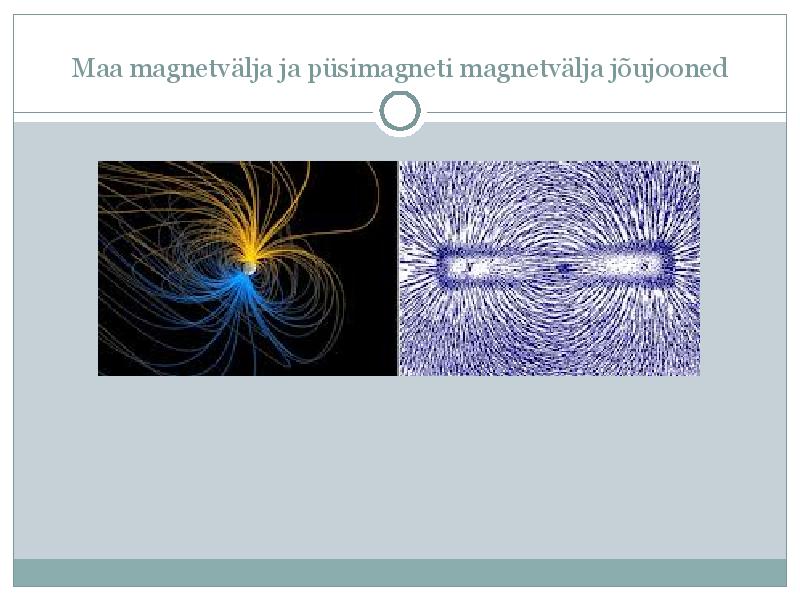

Maa magnetvälja ja püsimagneti magnetvälja jõujooned

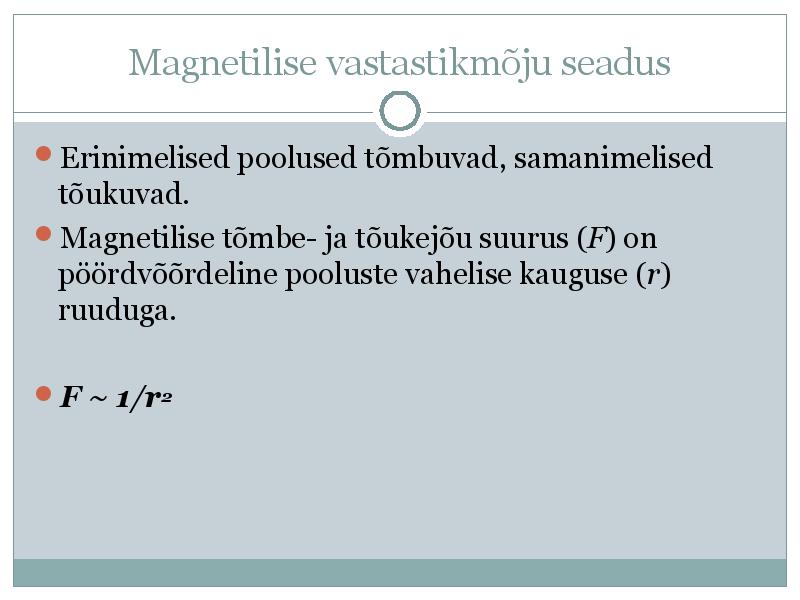

Magnetilise vastastikmõju seadus
Erinimelised poolused tõmbuvad, samanimelised
tõukuvad.
Magnetilise tõmbe- ja tõukejõu suurus (F) on
pöördvõõrdeline pooluste vahelise kauguse (r)
ruuduga .
F ~ 1/r2

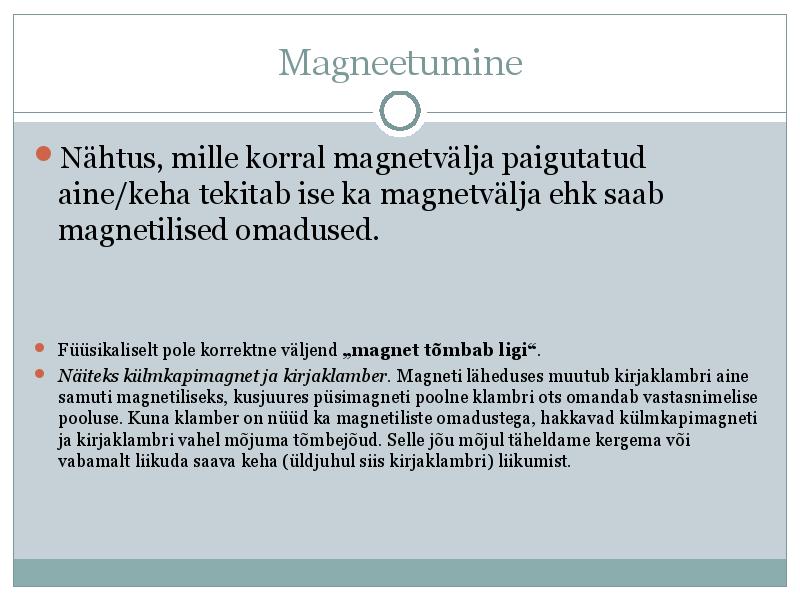

Magneetumine
Nähtus, mille korral magnetvälja paigutatud
aine/keha tekitab ise ka magnetvälja ehk saab
magnetilised  omadused.
 Füüsikaliselt pole  korrektne   väljend  „magnet tõmbab ligi“.
 Näiteks külmkapimagnet ja  kirjaklamber . Magneti läheduses muutub  kirjaklambri  aine
samuti magnetiliseks,  kusjuures  püsimagneti poolne klambri ots omandab vastasnimelise
pooluse . Kuna  klamber  on nüüd ka magnetiliste omadustega, hakkavad külmkapimagneti
ja kirjaklambri vahel  mõjuma  tõmbejõud. Selle jõu mõjul täheldame kergema või
vabamalt liikuda  saava  keha (üldjuhul siis kirjaklambri) liikumist.

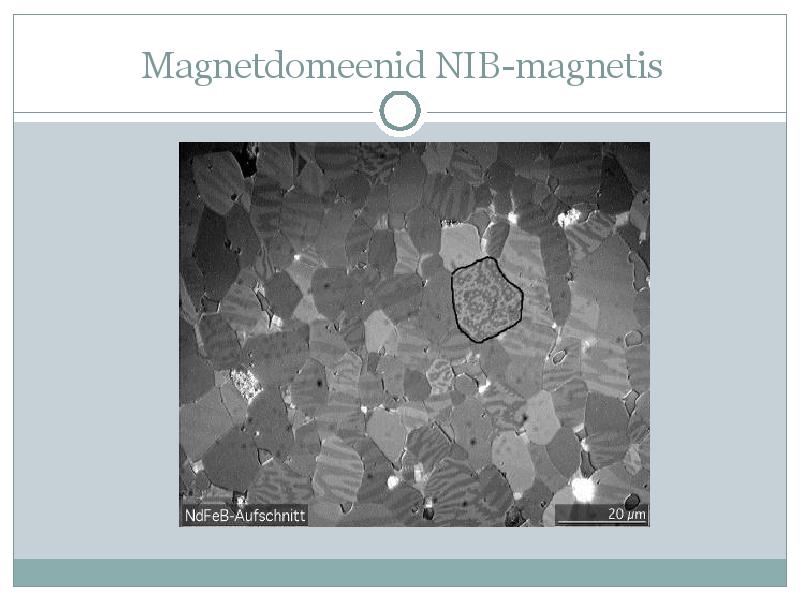

Magnetdomeenid NIB-magnetis

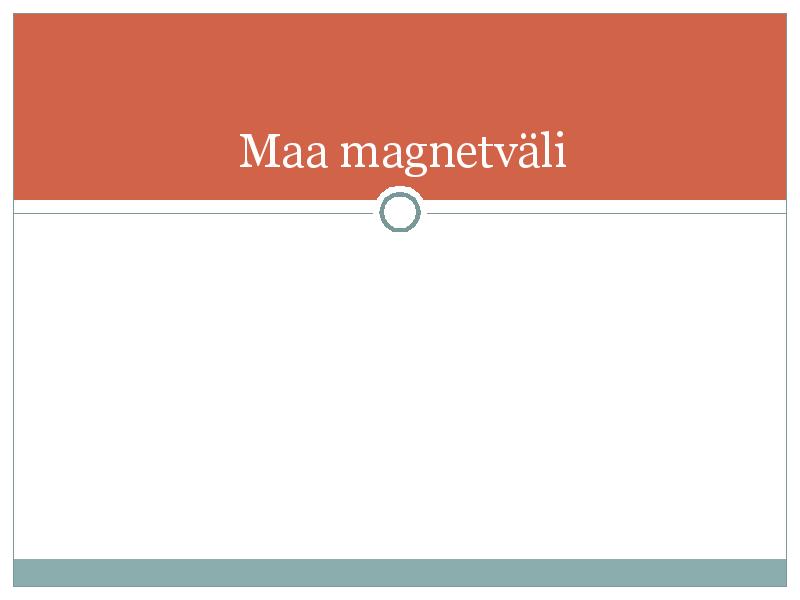

Maa magnetväli

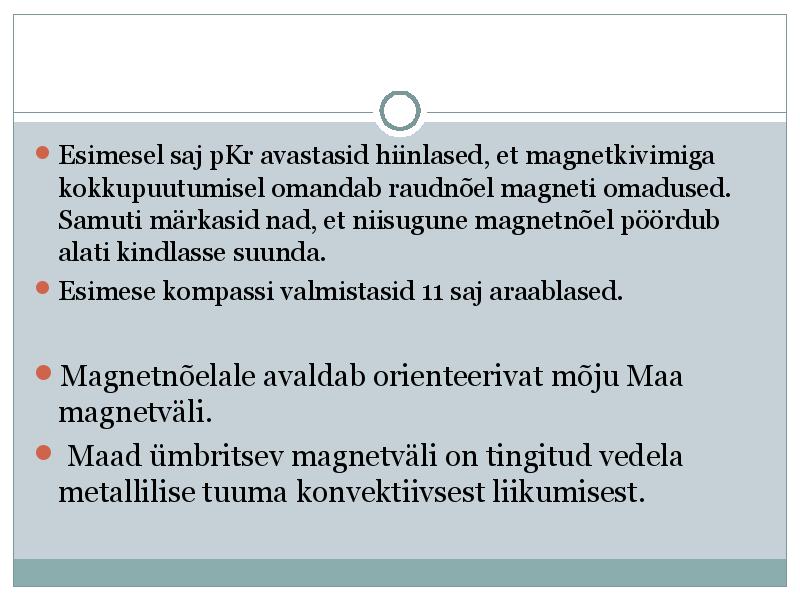

Esimesel saj pKr  avastasid hiinlased, et magnetkivimiga
kokkupuutumisel omandab raudnõel magneti omadused.
Samuti märkasid nad, et niisugune magnetnõel pöördub
alati kindlasse suunda.
Esimese kompassi valmistasid 11 saj  araablased .
Magnetnõelale avaldab orienteerivat mõju Maa
magnetväli.
 Maad ümbritsev magnetväli on tingitud vedela
metallilise tuuma konvektiivsest liikumisest.

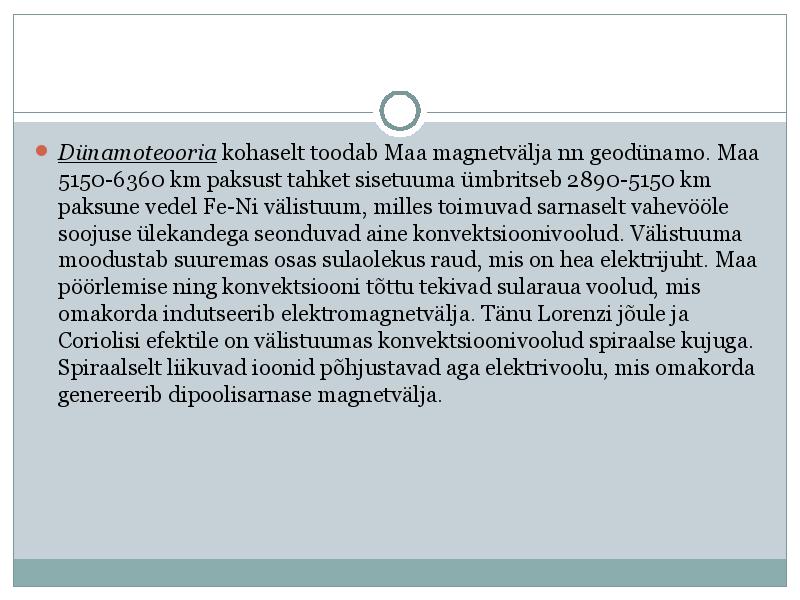

  Dünamoteooria  kohaselt toodab Maa magnetvälja nn geodünamo. Maa
5150 -6360 km paksust tahket sisetuuma ümbritseb 2890-5150 km
paksune vedel Fe-Ni välistuum, milles toimuvad sarnaselt vahevööle
soojuse ülekandega seonduvad aine konvektsioonivoolud. Välistuuma
moodustab suuremas osas sulaolekus raud, mis on hea  elektrijuht . Maa
pöörlemise ning  konvektsiooni  tõttu tekivad sularaua  voolud , mis
omakorda indutseerib elektromagnetvälja. Tänu  Lorenzi  jõule ja
Coriolisi  efektile on välistuumas konvektsioonivoolud spiraalse kujuga.
Spiraalselt liikuvad  ioonid  põhjustavad aga elektrivoolu, mis omakorda
genereerib dipoolisarnase magnetvälja.

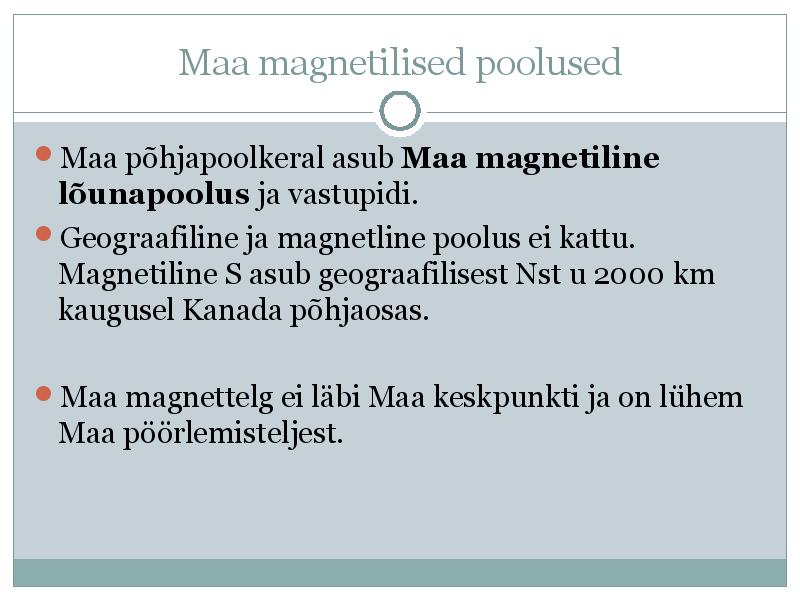

Maa magnetilised poolused
Maa  põhjapoolkeral  asub Maa magnetiline
lõunapoolus ja vastupidi.
Geograafiline ja magnetline  poolus  ei kattu.
Magnetiline S asub geograafilisest Nst u 2000 km
kaugusel  Kanada  põhjaosas.
Maa magnettelg ei läbi Maa  keskpunkti ja on lühem
Maa pöörlemisteljest.

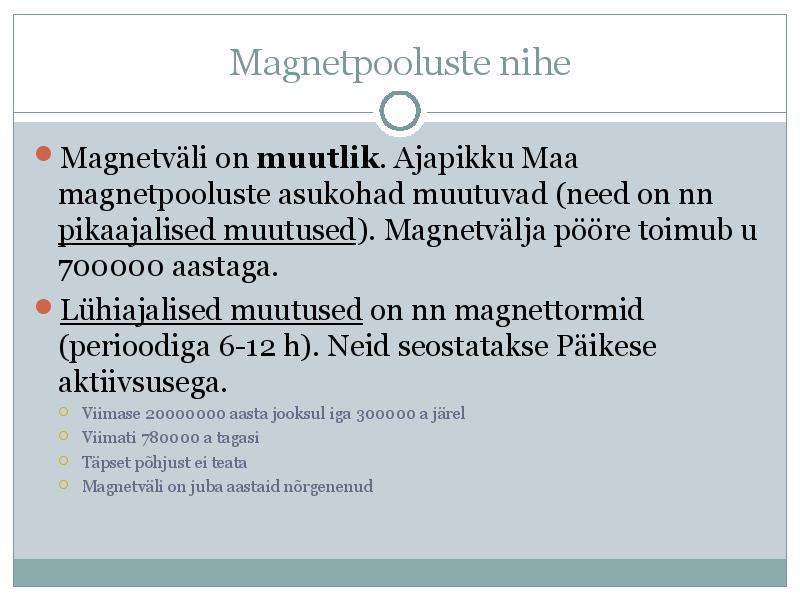

Magnetpooluste  nihe
Magnetväli on  muutlik . Ajapikku Maa
magnetpooluste asukohad muutuvad (need on nn
pikaajalised muutused). Magnetvälja pööre toimub u
700000 aastaga.
Lühiajalised muutused on nn magnettormid
(perioodiga 6-12 h). Neid seostatakse  Päikese
aktiivsusega.

Viimase 20000000 aasta jooksul iga  300000  a järel

Viimati 780000 a tagasi

Täpset põhjust ei teata

Magnetväli on juba aastaid nõrgenenud

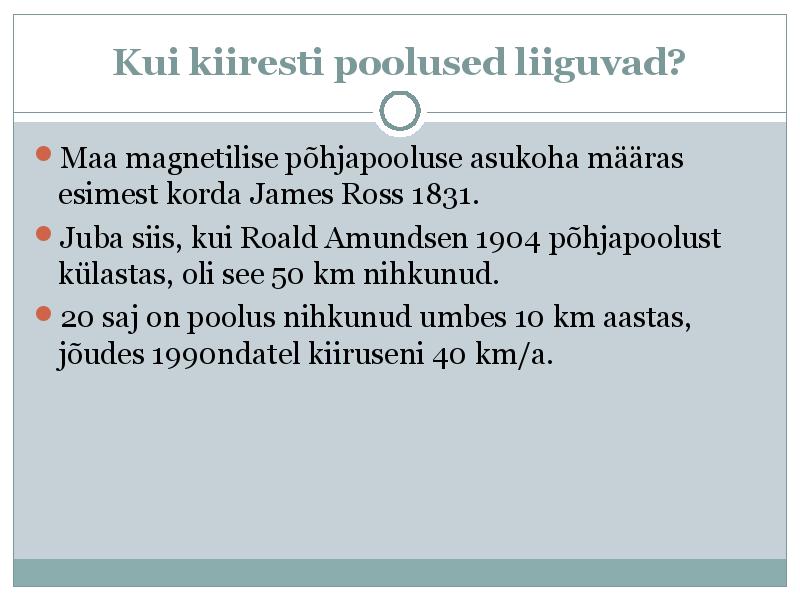

Kui kiiresti poolused liiguvad?

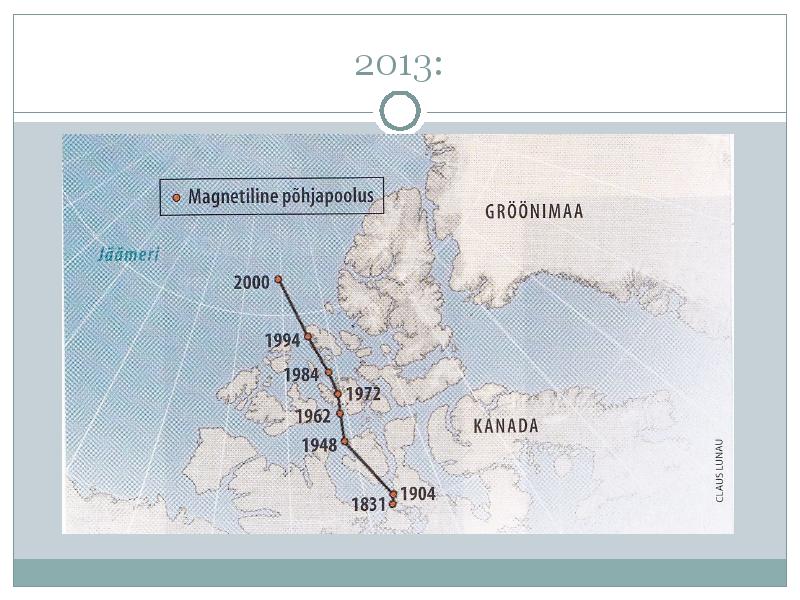

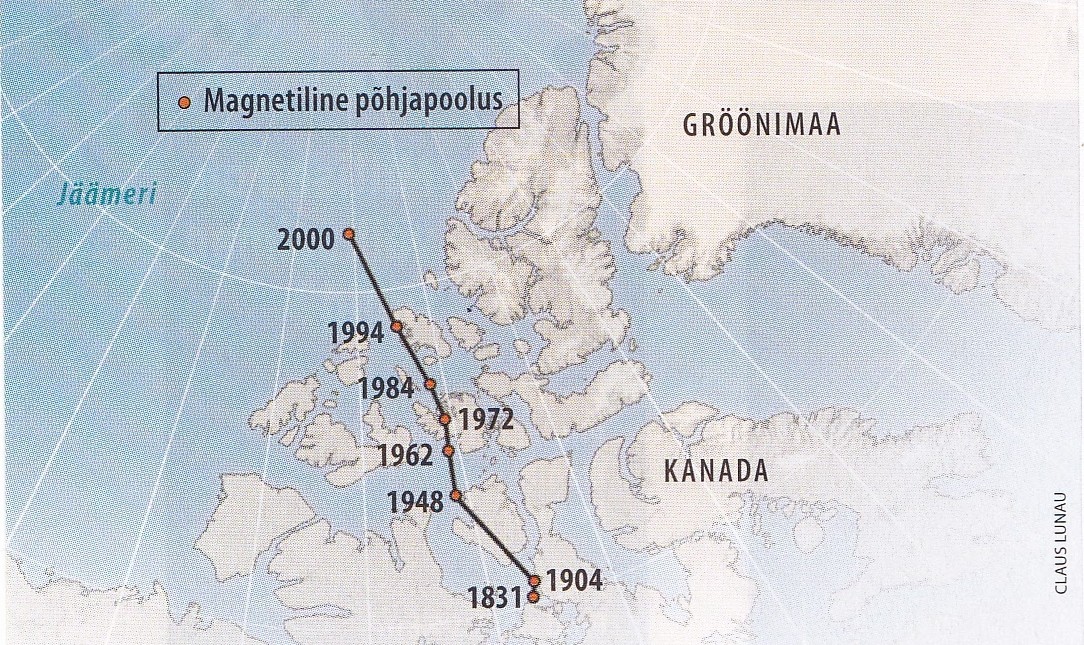

Maa magnetilise põhjapooluse asukoha määras
esimest korda James Ross 1831 .
Juba siis, kui Roald Amundsen  1904  põhjapoolust
külastas, oli see 50 km nihkunud.
20 saj on poolus nihkunud umbes 10 km aastas,
jõudes 1990ndatel kiiruseni 40 km/a.

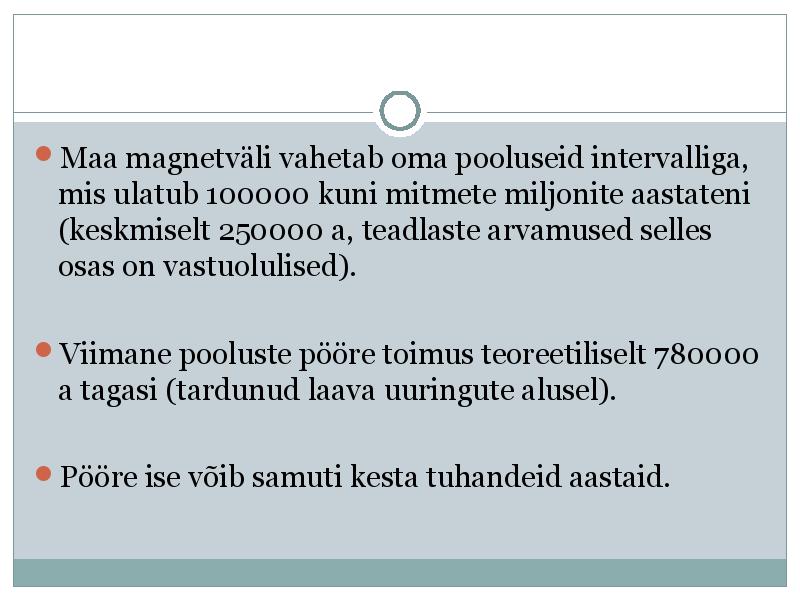

2013:
Maa magnetväli vahetab  oma pooluseid intervalliga,
mis ulatub 100000 kuni mitmete miljonite aastateni
(keskmiselt 250000 a,  teadlaste  arvamused selles
osas on vastuolulised).
Viimane pooluste pööre toimus teoreetiliselt 780000
a tagasi ( tardunud laava uuringute alusel).
Pööre ise võib samuti kesta tuhandeid aastaid.

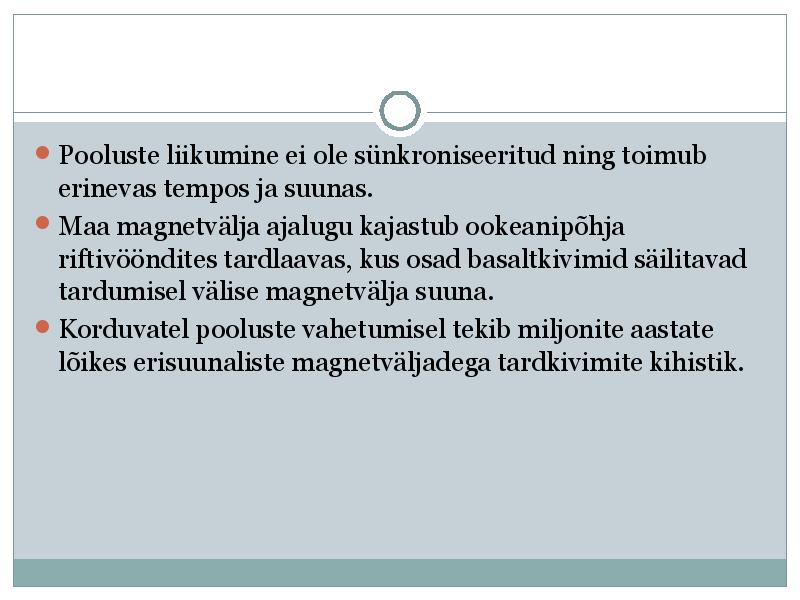

Pooluste liikumine ei ole sünkroniseeritud ning toimub
erinevas  tempos  ja suunas.
Maa magnetvälja ajalugu kajastub  ookeanipõhja
riftivööndites tardlaavas, kus osad basaltkivimid säilitavad
tardumisel välise magnetvälja suuna.
Korduvatel pooluste vahetumisel tekib miljonite aastate
lõikes erisuunaliste magnetväljadega tardkivimite kihistik.

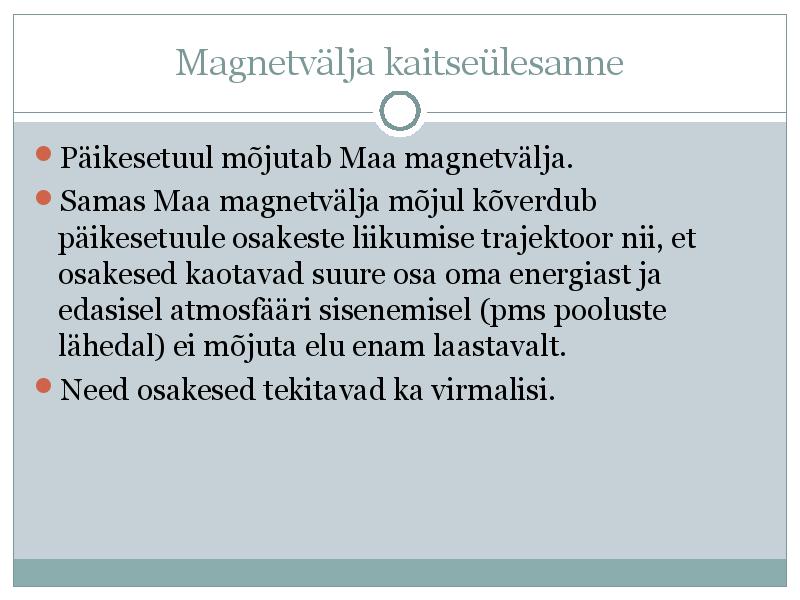

Magnetvälja kaitseülesanne
 Päikesetuul  mõjutab Maa magnetvälja.
Samas Maa magnetvälja mõjul kõverdub
päikesetuule osakeste liikumise  trajektoor  nii, et
osakesed kaotavad suure osa oma energiast ja
edasisel atmosfääri sisenemisel (pms pooluste
lähedal) ei mõjuta elu enam laastavalt.
Need osakesed tekitavad ka virmalisi.

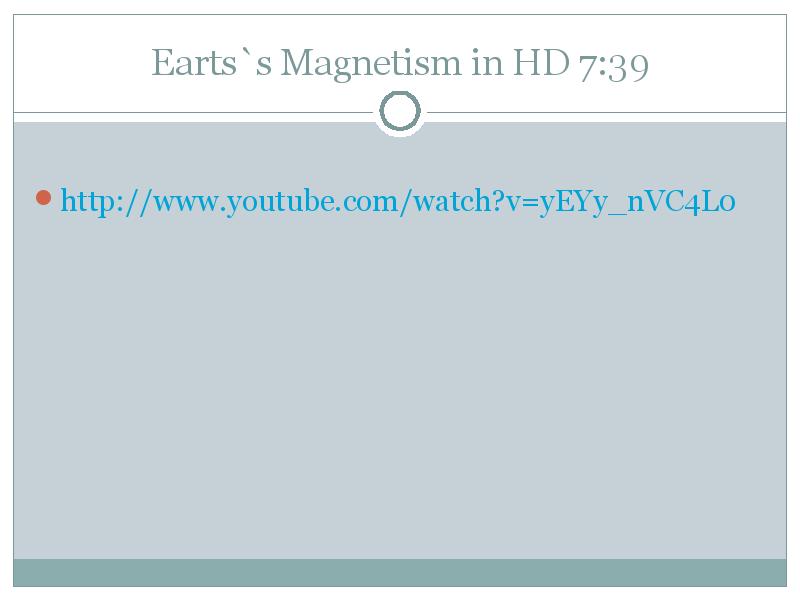

Earts`s Magnetism in HD 7:39
 http://www.youtube.com/watch?v=yEYy_nVC4L0

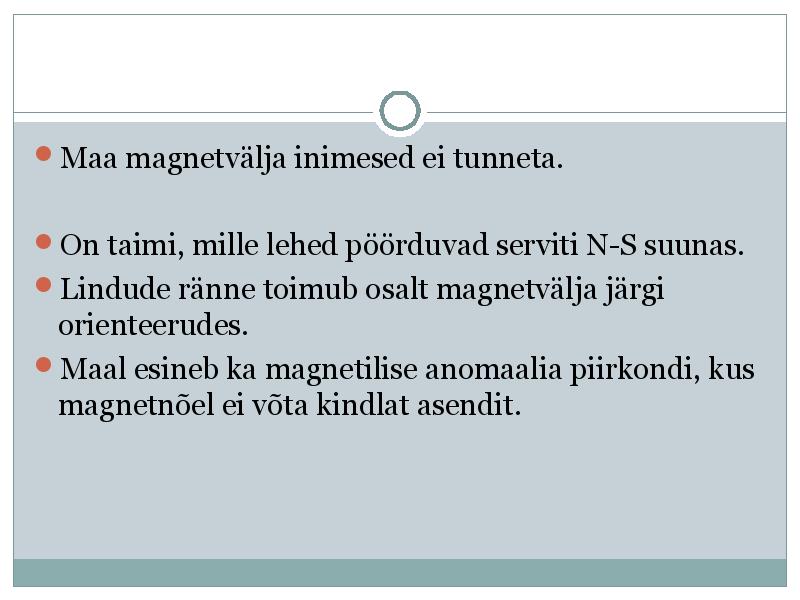

Maa magnetvälja inimesed ei tunneta.
On taimi, mille lehed pöörduvad  serviti N-S suunas.
Lindude ränne toimub osalt magnetvälja järgi
orienteerudes.
Maal esineb ka magnetilise anomaalia piirkondi, kus
magnetnõel ei võta kindlat asendit.

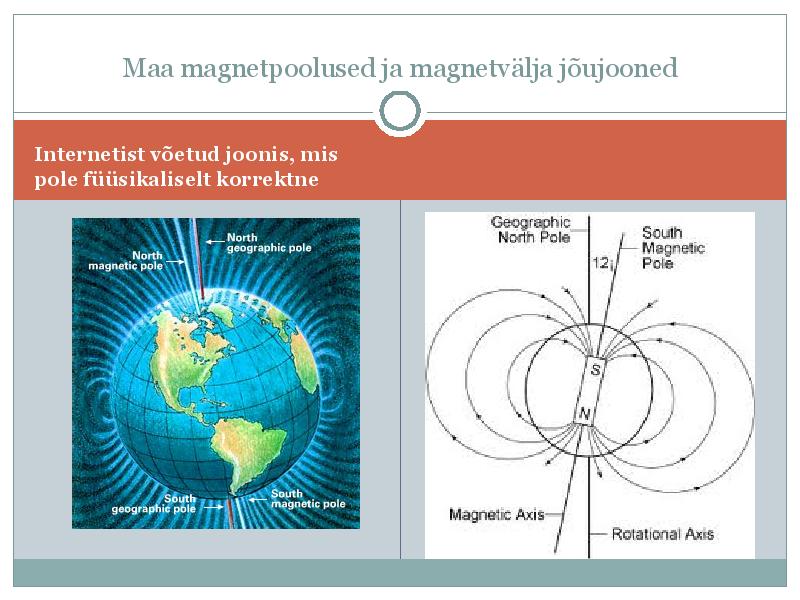

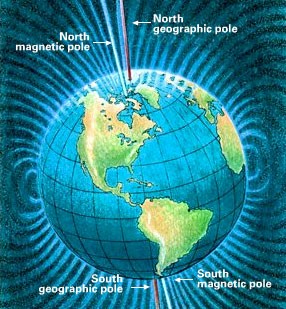

Maa magnetpoolused ja magnetvälja jõujooned
Internetist võetud joonis, mis
pole füüsikaliselt korrektne

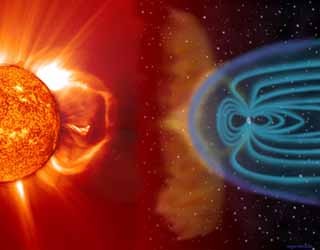

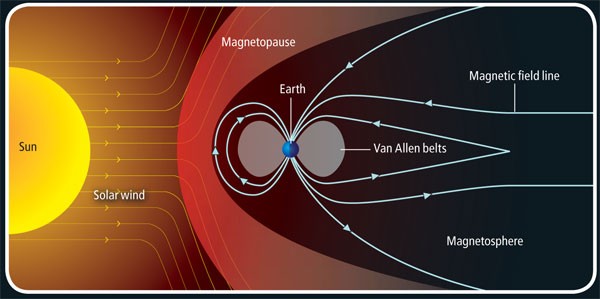

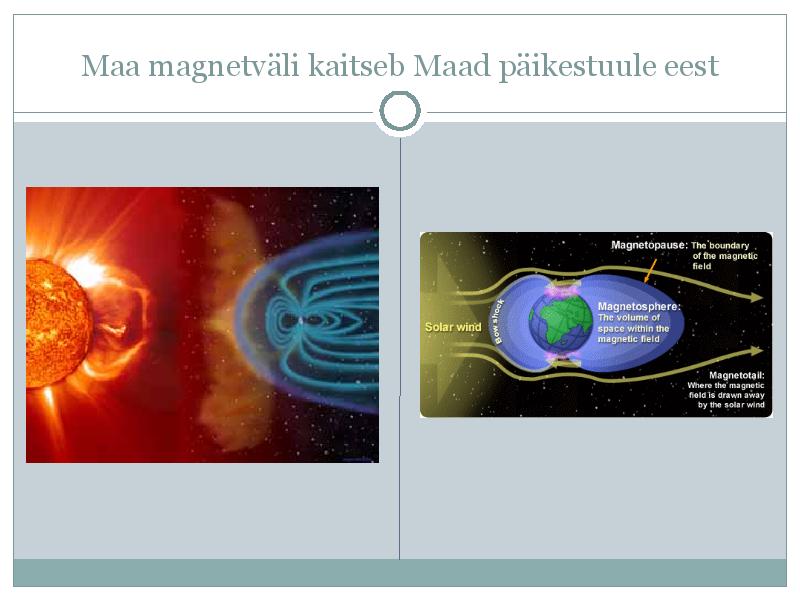

Maa magnetväli kaitseb Maad päikestuule eest

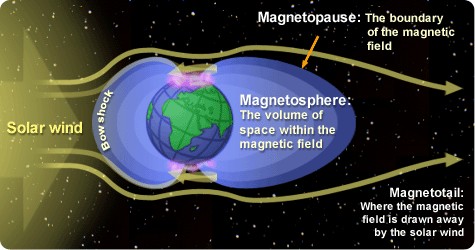

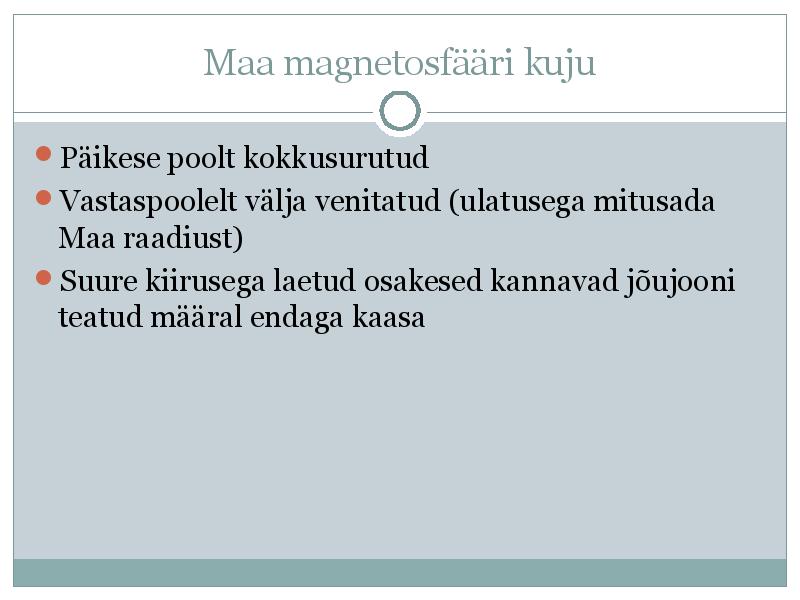

Maa  magnetosfääri  kuju
Päikese poolt kokkusurutud
Vastaspoolelt välja venitatud (ulatusega mitusada
Maa raadiust)
Suure kiirusega laetud osakesed kannavad jõujooni
teatud määral endaga kaasa

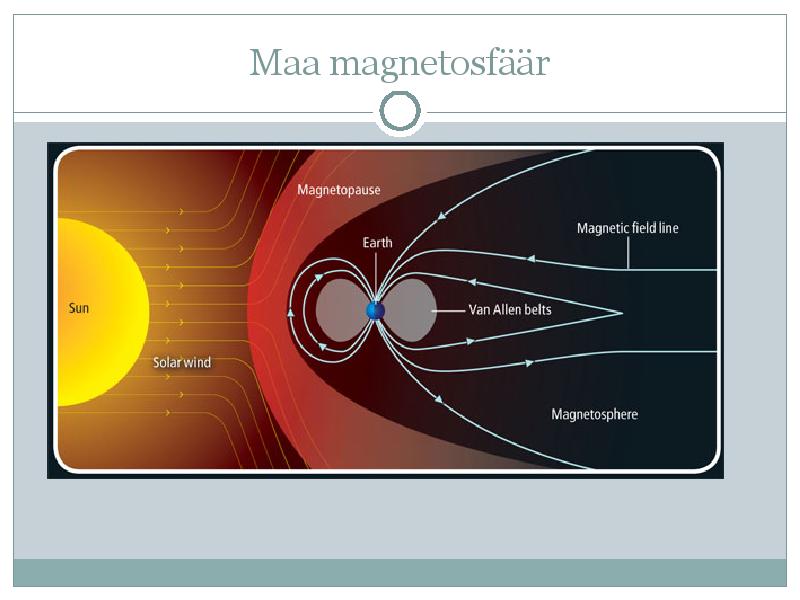

Maa  magnetosfäär

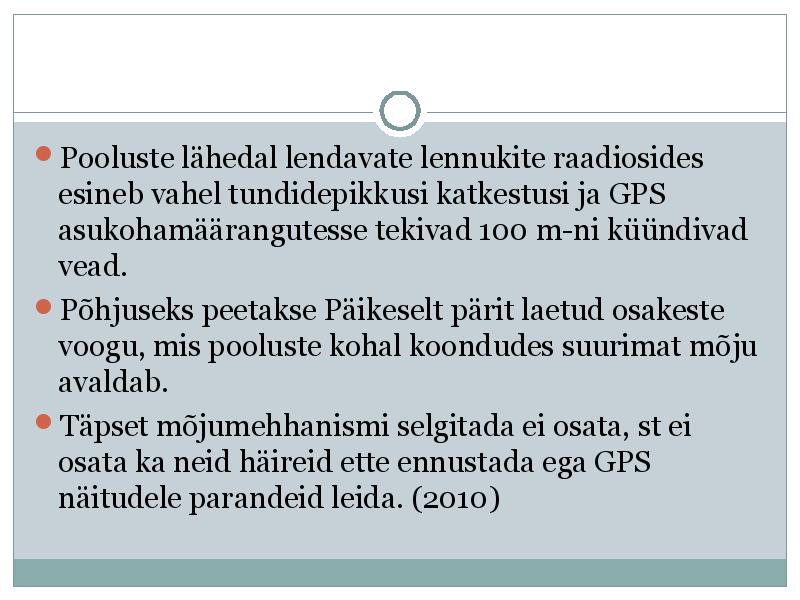

Pooluste lähedal lendavate lennukite raadiosides
esineb vahel tundidepikkusi katkestusi ja GPS
asukohamäärangutesse tekivad 100 m-ni küündivad
vead.
Põhjuseks peetakse Päikeselt pärit laetud osakeste
voogu, mis pooluste kohal koondudes suurimat mõju
avaldab.
Täpset mõjumehhanismi selgitada ei osata, st ei
osata ka neid häireid  ette ennustada ega GPS
näitudele parandeid leida. (2010)

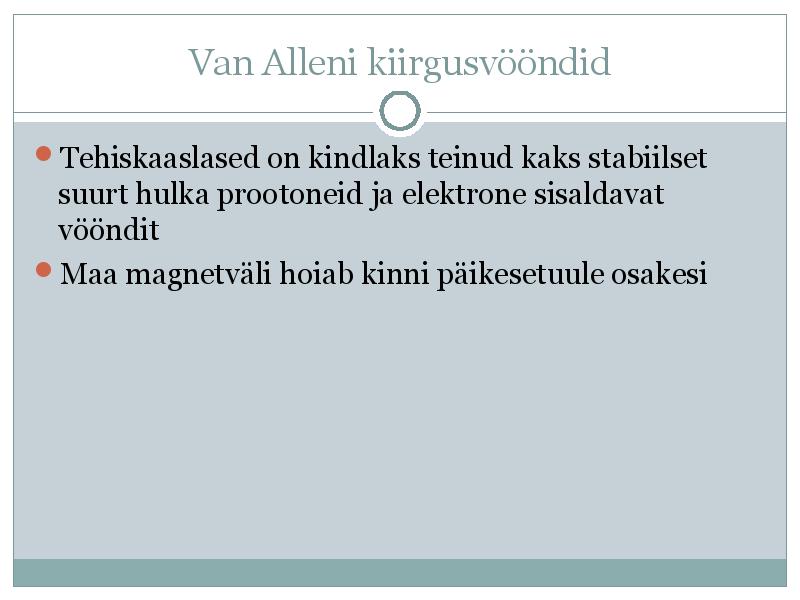

Van Alleni kiirgusvööndid
 Tehiskaaslased on kindlaks teinud kaks stabiilset
suurt hulka prootoneid ja elektrone sisaldavat
vööndit
Maa magnetväli hoiab kinni päikesetuule osakesi
