DIISELMOOTORITE
JUHTSEADMED
II
I
I o
  s
o a
TÄIENDUSKOOLITUS AUTODIAGNOSTIKA VALDKONNAS
Mart Soodla
[email protected]
Sisukord
Diiselmootori ja selle juhtseadmete ajalugu
Rivipumbaga toitesüsteem
Aksiaal -jaoturpumbaga toitesüsteem I

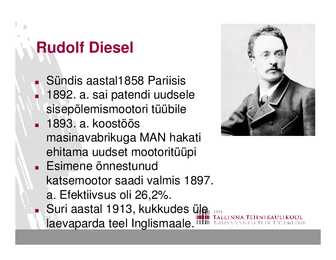

Rudolf  Diesel
Sündis aastal1858 Pariisis
1892. a. sai  patendi  uudsele
sisepõlemismootori tüübile
1893. a. koostöös
masinavabrikuga MAN hakati
ehitama uudset mootoritüüpi
Esimene õnnestunud
katsemootor saadi valmis  1897 .
a. Efektiivsus oli 26,2%.
Suri aastal 1913, kukkudes üle
laevaparda teel  Inglismaale .

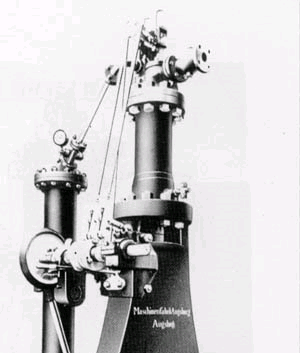

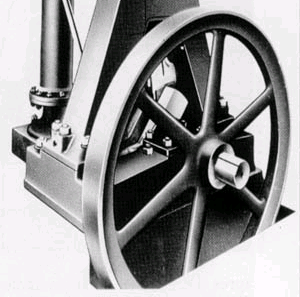

Esimene diisemootor
Kaal: 4,5 tonni
Kõrgus: 3 meetrit
Kütus: maapähkli õli
Suruõhuga  pihustamine

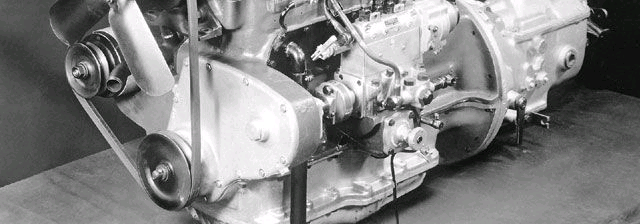

Diiselmootoriga tarbesõiduk
1923 paigaldati esimene diiselmootor 5
tonnisele MAN  veoautole .
4 silindrit
Eelpõlemiskambriga
Töömaht 8,8l
Võimsus 45…50 bhp

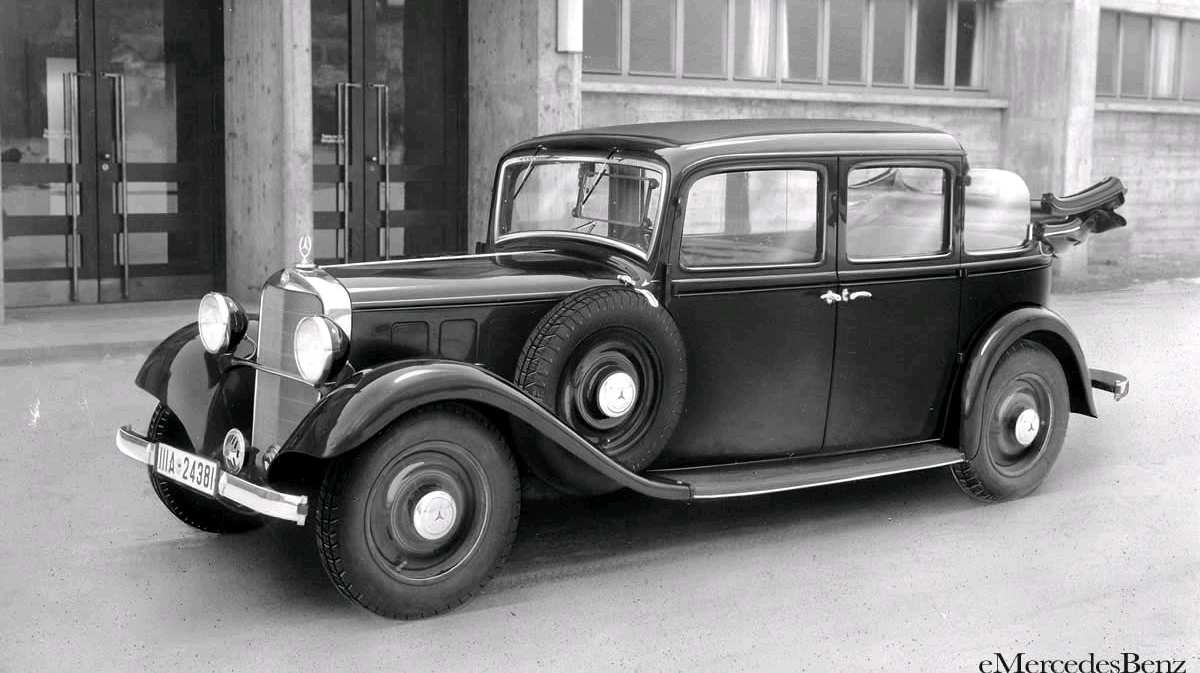

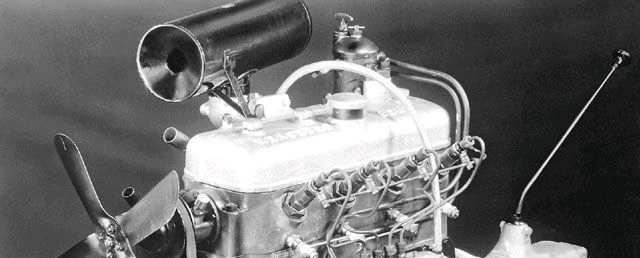

Diiselmootoriga sõiduauto
Mercedes - Benz
260D
1936. a.
Neli silindrit
Töömaht 2,5l
Võimsus 45 bhp
Rivipumbaga
toitesüsteem
Robert  Bosch  (1861-1942)
1886 . a. avas väikse töökoja, kus tegeleti
telefonide, telegraafide jms parandamise
ja paigaldamisega.
1897. a. arendati välja ja hakati  tootma
mag
a n
g e
n e
e t
e og
o a
g
a süü
sü t
ü esü
e
st
sü ee
e m
e e.
e
1922. a. nägi R. Bosch tulevikku ka
diiselmootorile ning hakkas arendama
kõrgsurvepumpasid ning pihusteid.
Rivipump
Algne idee heeliksiga varustatud kõrgsurve
pumba valmistamiseks pärineb Acro AG-lt.
1925. a. sõlmiti Acro AG ja  Boschi  vahel leping
heeliksiga rivipumpade arendamiseks ja
tootmiseks
1927. a. sai valmis esimene seeriatoomisse
läinud rivipump.
1927 – Esimesed kõrgsurve
rivipumbad
1962 – Aksiaal- jaoturpump
1986 – Elektrooniliselt juhitav
aksiaal-jaoturpump

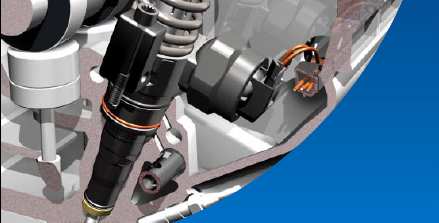

1994 – Pumppihustisüsteem
tarbesõidukitele (UIS)
1995 - UPS
1996 – Radiaal-jaoturpump
1997 – Ühisanumaga
sissepritsesüsteem
1998 – Pumppihustisüsteem
sõiduautodele

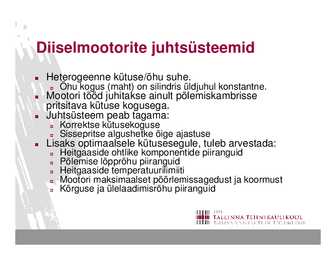

Diiselmootorite juhtsüsteemid
Heterogeenne  kütuse/õhu suhe.
Õhu kogus (maht) on silindris üldjuhul  konstantne .
Mootori tööd juhitakse ainult põlemiskambrisse
pritsitava kütuse kogusega.
Juhtsüsteem peab tagama:
Korrektse kütusekoguse
Si
S ssepritse a
  lgushetke õ
  ige ajastuse
Lisaks optimaalsele kütusesegule, tuleb arvestada:
Heitgaaside ohtlike komponentide piiranguid
Põlemise lõpprõhu piiranguid
Heitgaaside temperatuurilimiiti
Mootori maksimaalset pöörlemissagedust ja koormust
Kõrguse ja ülelaadimisrõhu piiranguid
Liigõhutegur
1 kg diislikütuse täielikuks põlemiseks on vaja 14,5 kg
õhku (õhu tihedus ρ
≈1,2 kg/m3)
õhk
Kütuse põlemiseks tegelikult kulutatud ja teoreetiliselt
vajaliku õhuhulga suhet nimetatakse liigõhuteguriks
(täh
ä i
h s
i λ
s  )
λ .
mtegelik
λ =
mteoreetil nie
m
λ  1
tegelik
λ =
mteoreetiline
Lahja  küttesegu, sest põlemisprotsessist jäi õhku üle.
Näiteks λ = 1,2 näitab, et küttesegus oli 20% rohkem
õhku kui läks vaja kütuse täielikuks põletamiseks.
m
λ = ,
1 2 =
tegelik
→
m
14 5
tegelik
kg
Liigõhutegur
Lambda  väärtused diiselmootoril on:
Täiskoormusel λ =
= 1,15…2,00
Tühikäigul λ >
> 10.
Heter
et ogeense
er
segu
ogeense
m
segu  oodust
m
am
oodust
i
am se t
se  õt
t t
õt u
t
võivad põlemiskambris  lokaalsed
liigõhuteguri väärtused olla λ = 0
0 (puhas
kütus) kuni λ =
= ∞
∞ (puhas õhk).
Tahma  tekib  rikaste  lokaalsete liigõhutegurite
tõttu.

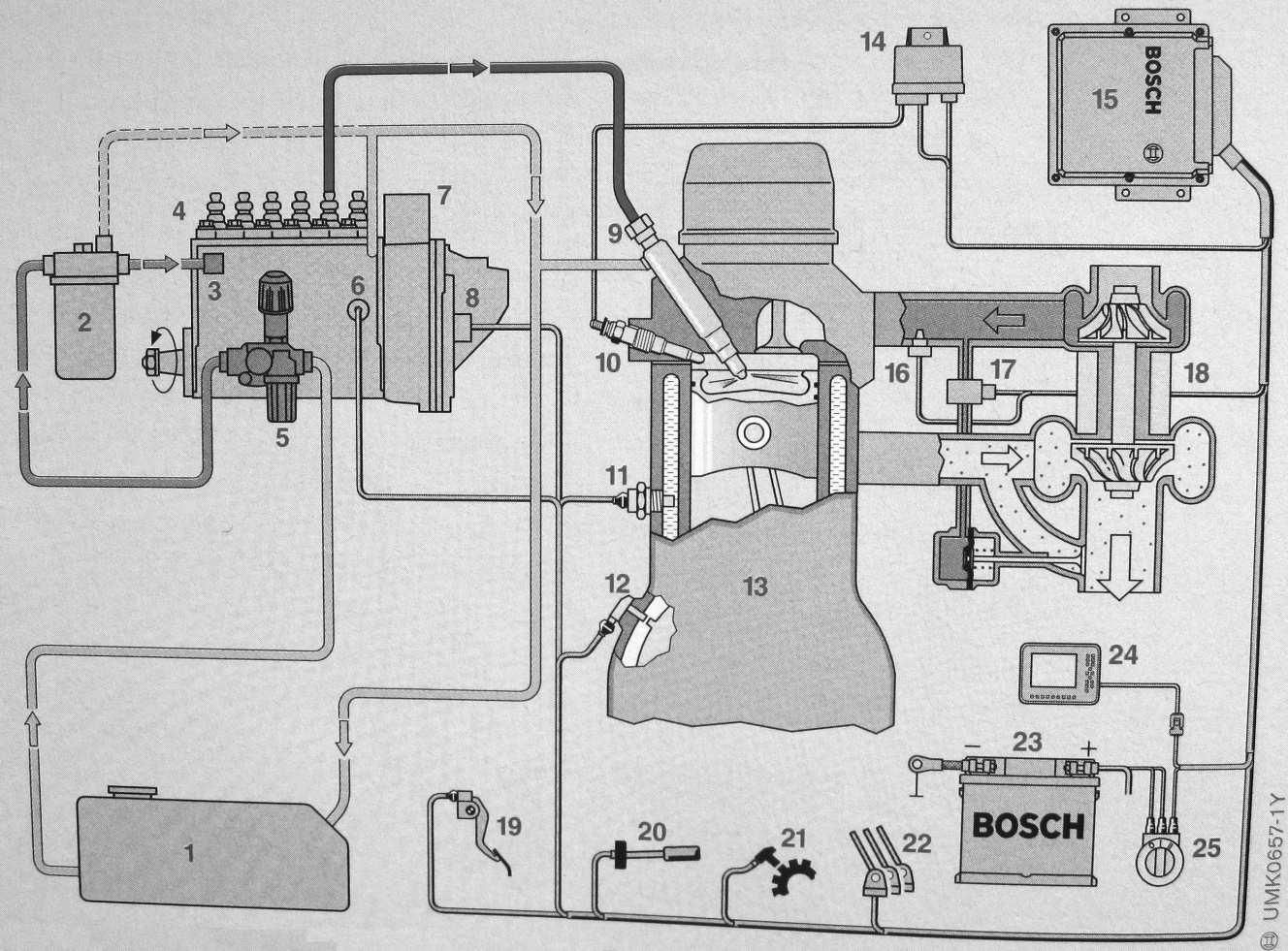

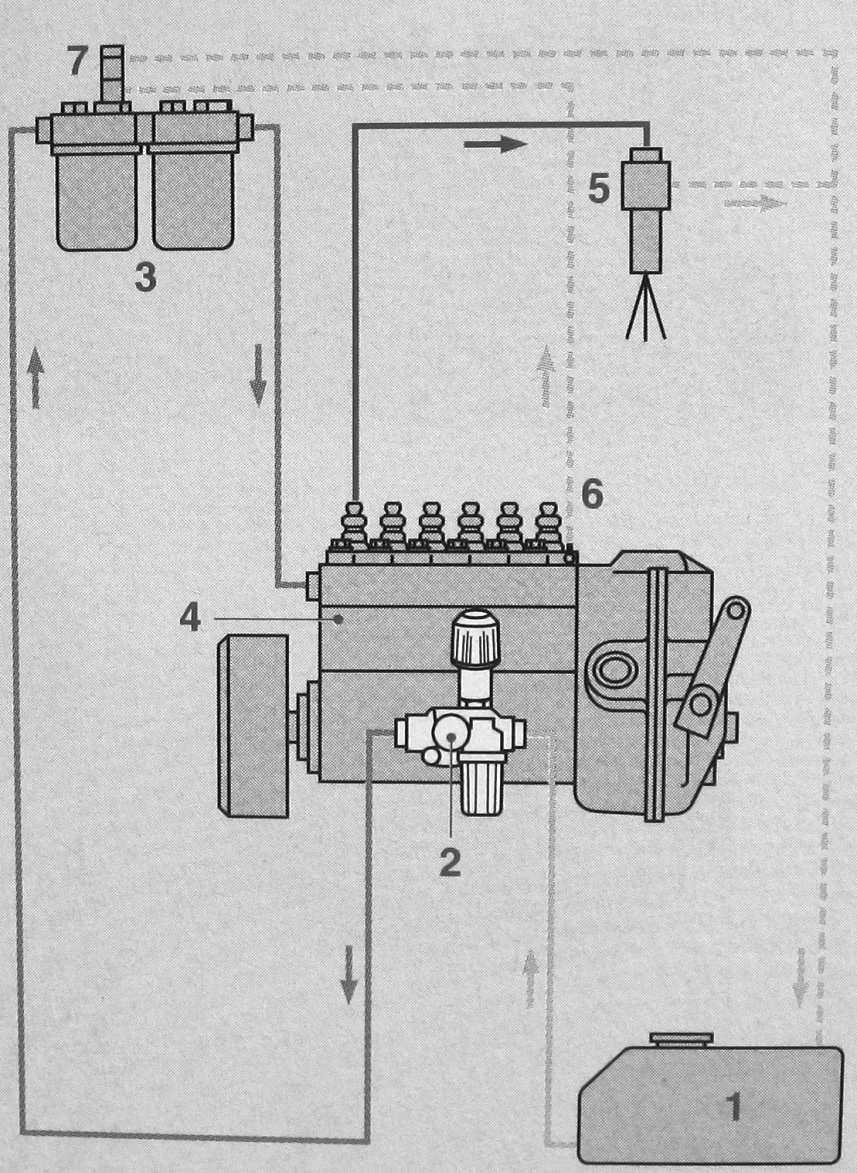

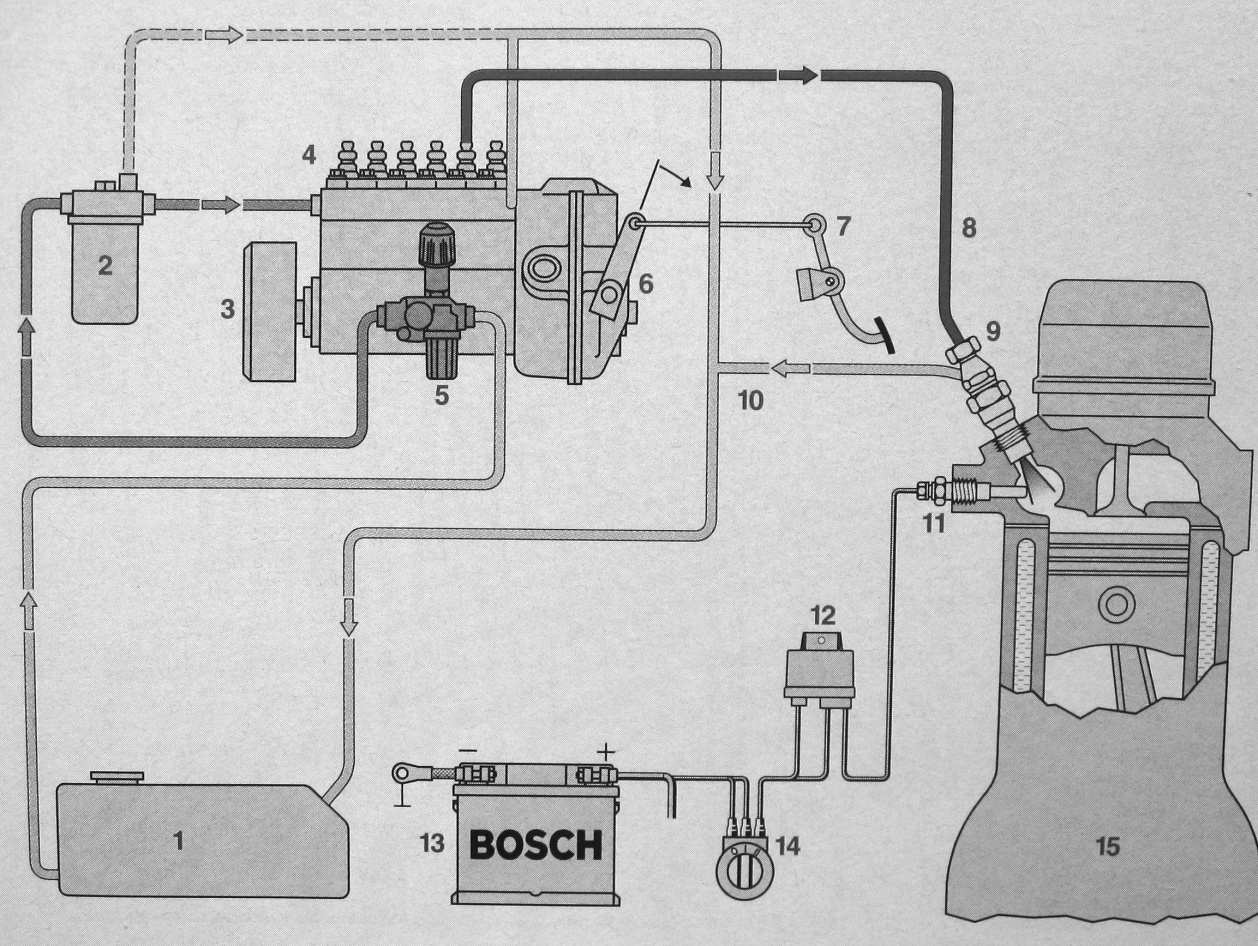

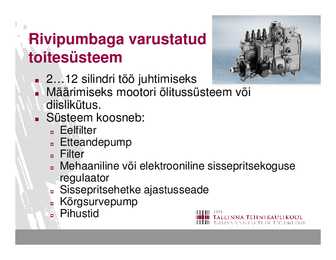

Rivipumbaga varustatud
toitesüsteem
2…12 silindri töö juhtimiseks
Määrimiseks mootori õlitussüsteem või
diislikütus.
Süsteem koosneb:
Eelf
l i
f lit
l e
t r
Etteandepump
Filter
Mehaaniline  või  elektrooniline  sissepritsekoguse
regulaator
Sissepritsehetke ajastusseade
Kõrgsurvepump
Pihustid

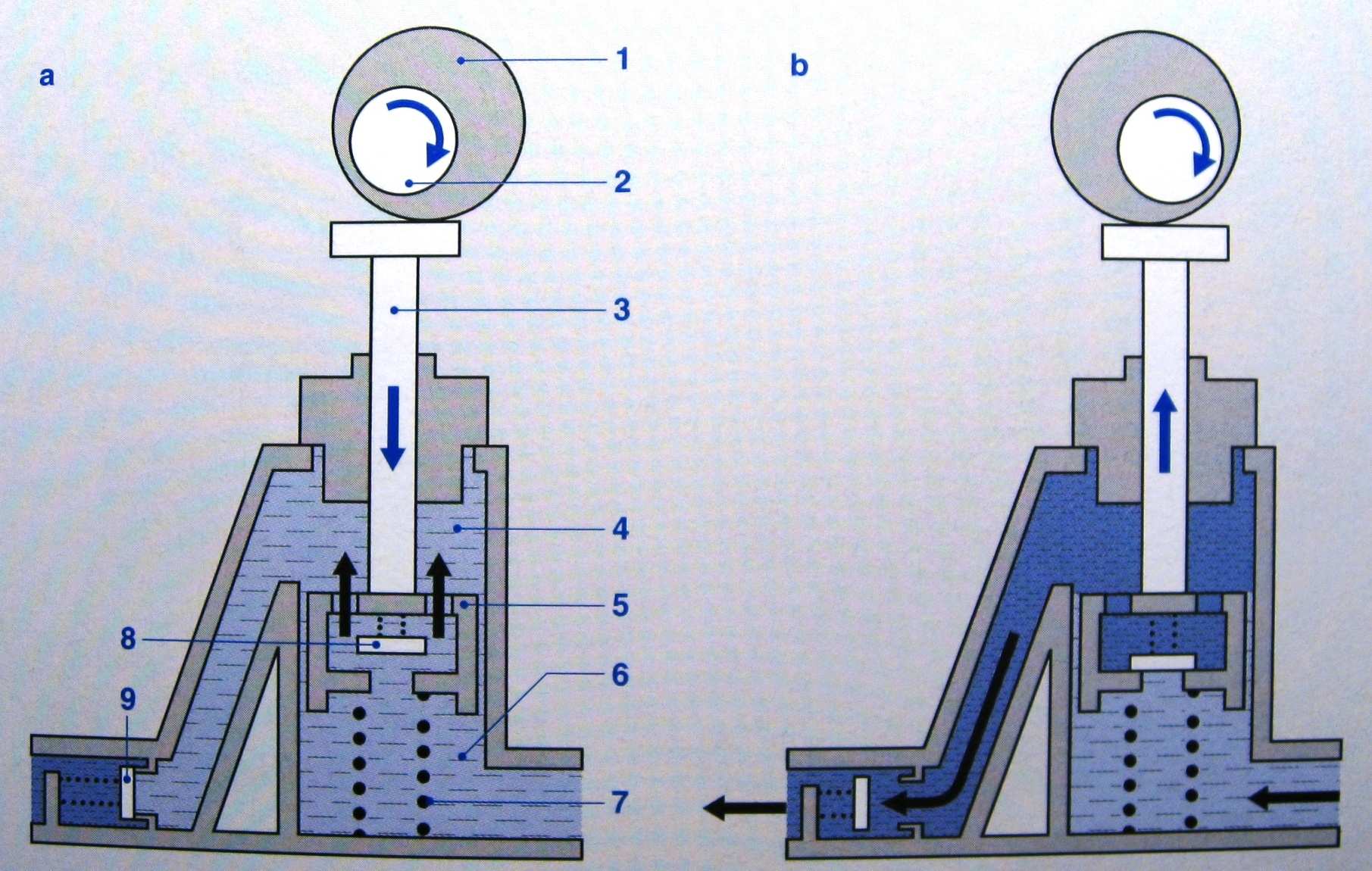

Etteandepump
Kõrsurvepumba varustamine kütusega
Kõrgsurvepumba  jahutamine
Süsteemi pidev õhutamine
1…3,5 bar

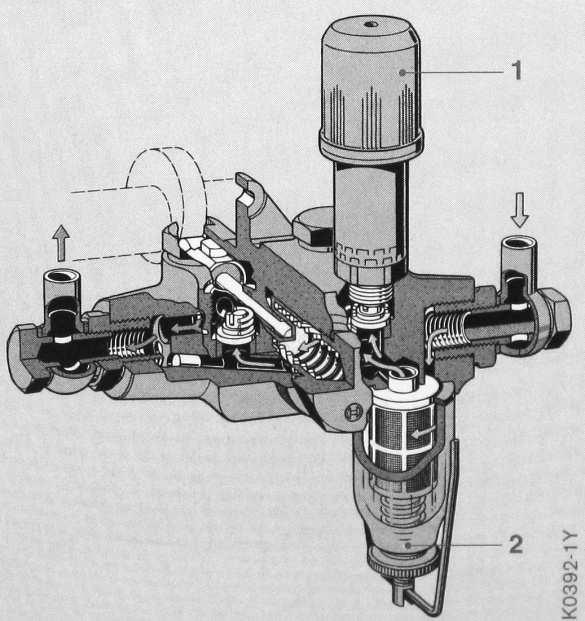

Elektriline etteandepump
Mehaaniline etteandepump
Ühepoolne etteandepump

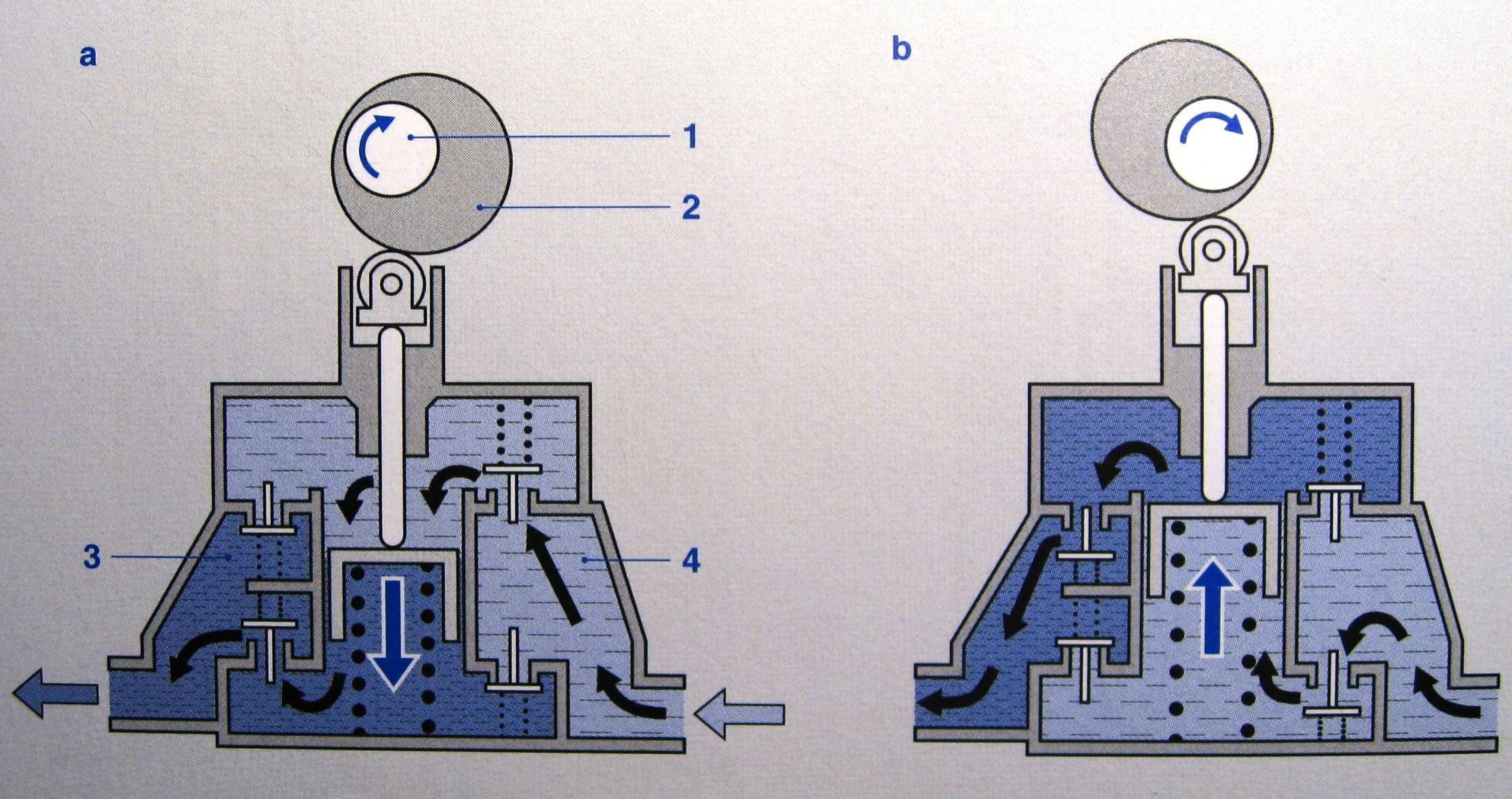

Kahepoolne  etteandepump
Käsipump
Süsteemi varustamine
kütusega peale  hooldus -
ja remonttöid
Süsteemi varustamine
kütusega peale paagi
tühjakssõitmist
Süsteemi õhutamine
Kuumades
tingimustes töötav
kütusefilter
Õhumullide
eemaldamine
lisatagasivoolu k
  audu

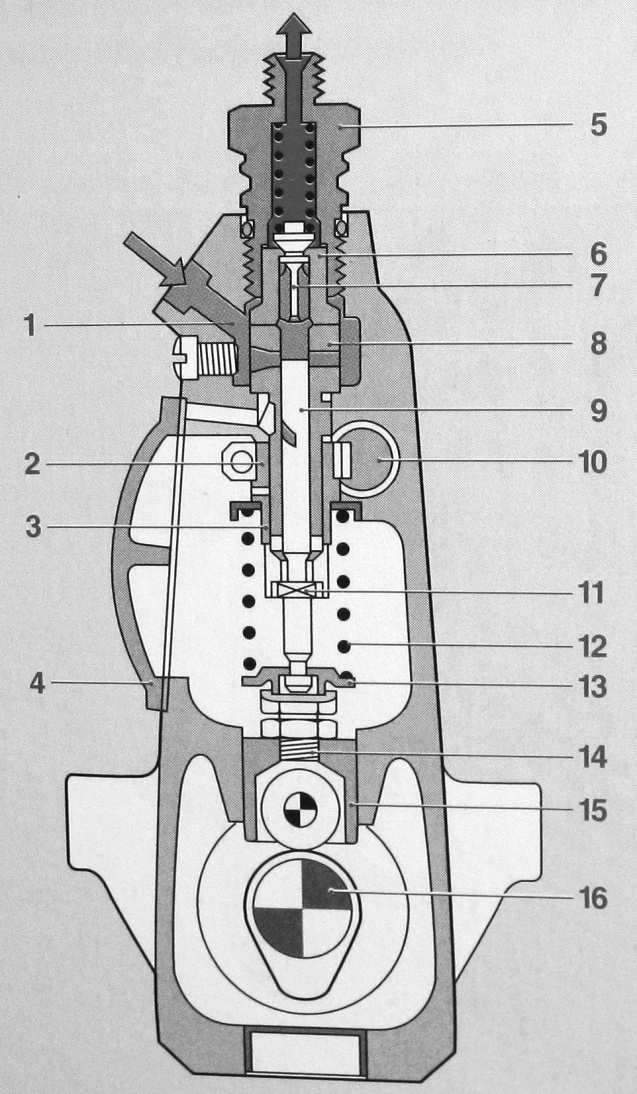

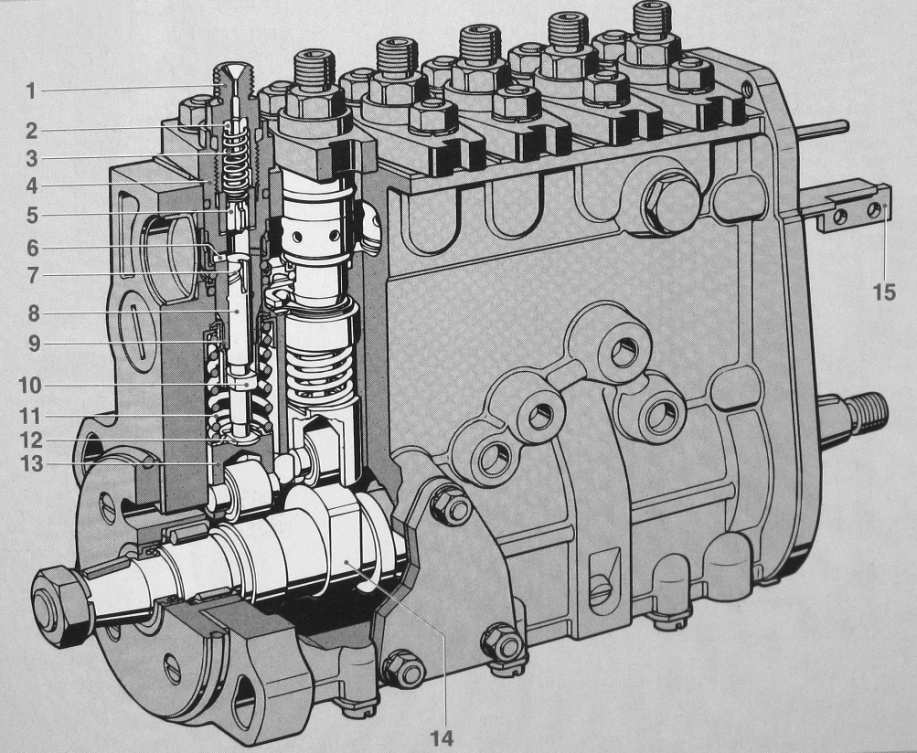

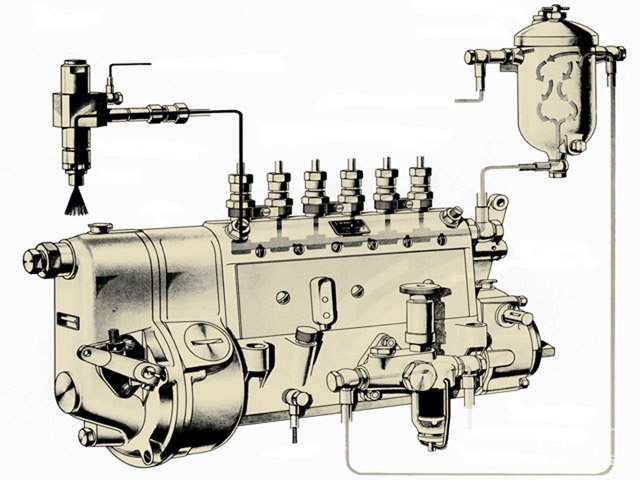

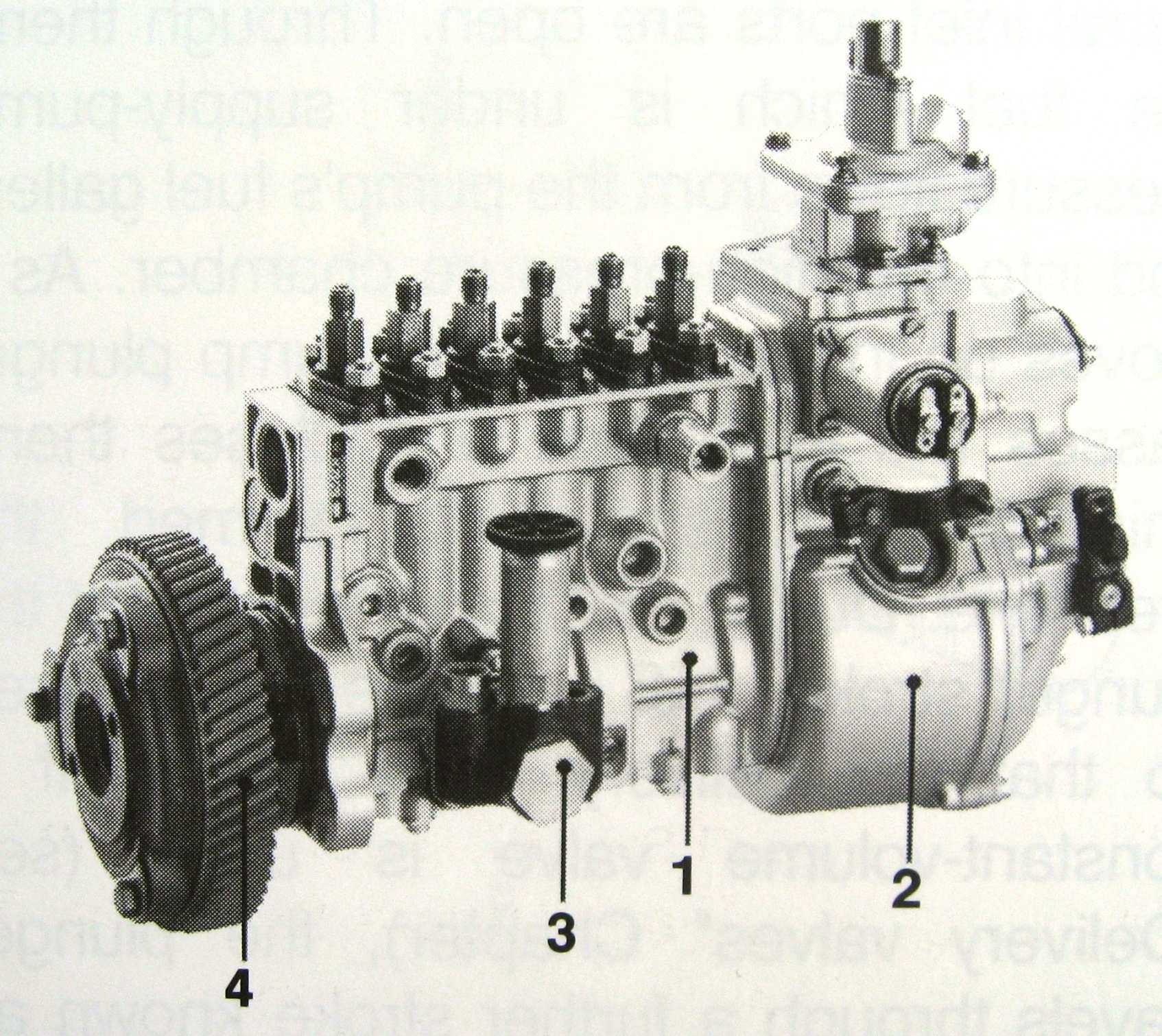

Rivikõrgsurvepump
Pihusti  rõhk kuni 1350
bar-i.
Plunžeri, hülsi  tolerantsid
väga väikesed –
vahetatakse  ainult
koostuna.
Käitatakse sünkroonselt
väntvõlliga
Plunžer-hülss  koost
Plunžeri käik on konstantne
Sissepritsitava
kütusekoguse muutmine
vedrukujulise (heeliks)
soone  abil – plunžeri
pööramine ümber oma telje.
Määrdesoon

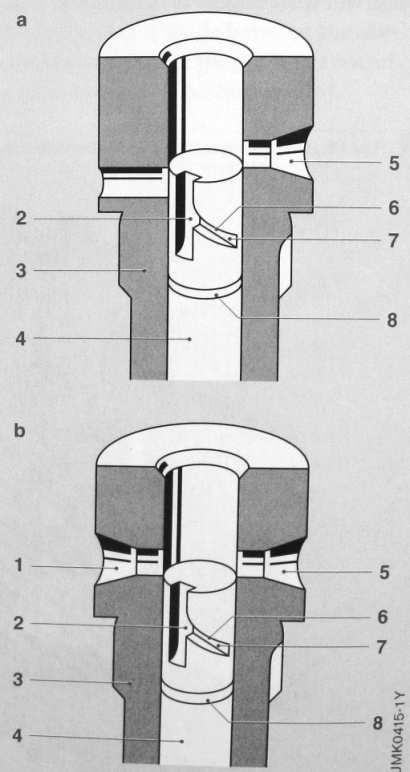

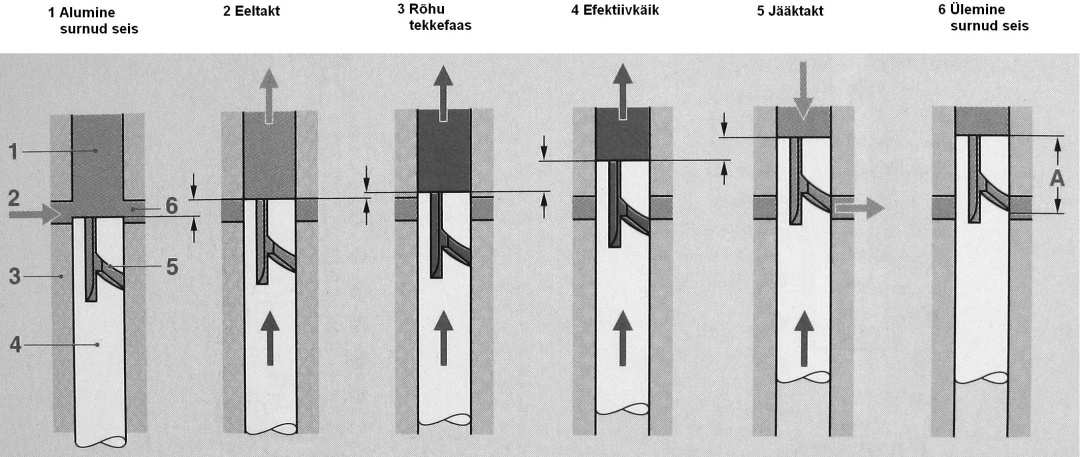

Tööpõhimõte

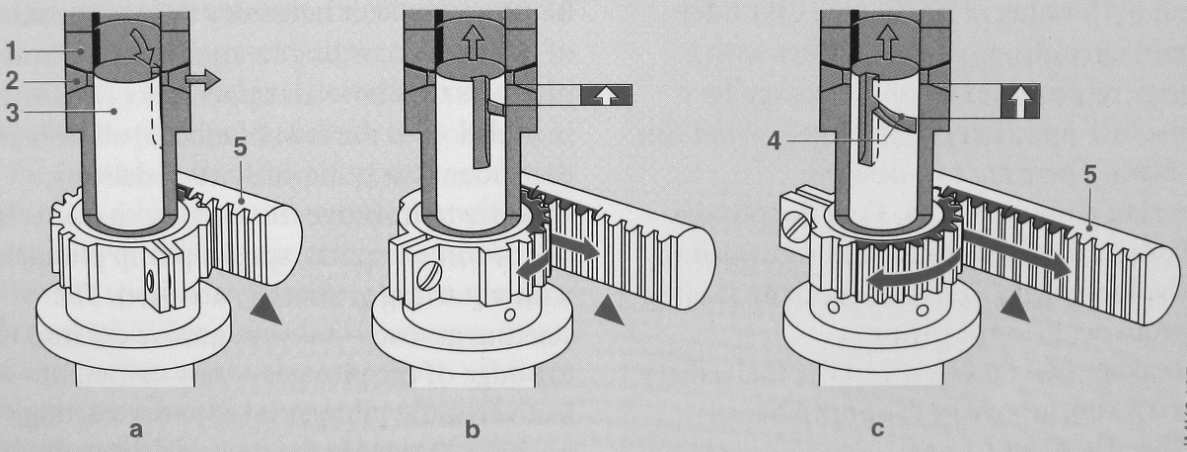

Sissepritsekoguse muutmine
Eraldiseisva õlitussüsteemiga
rivipumba plunžer

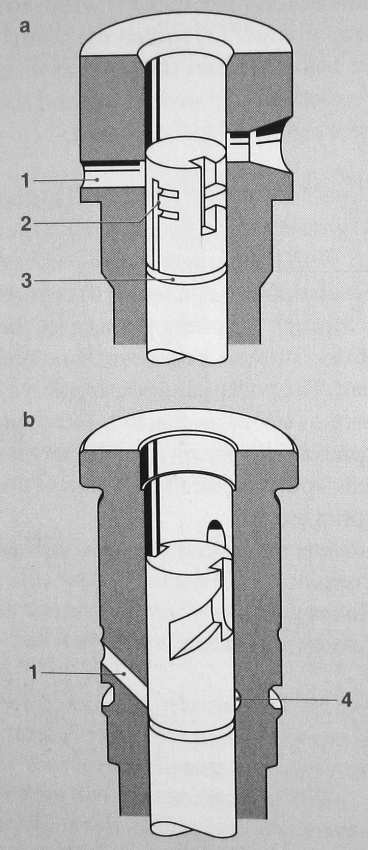

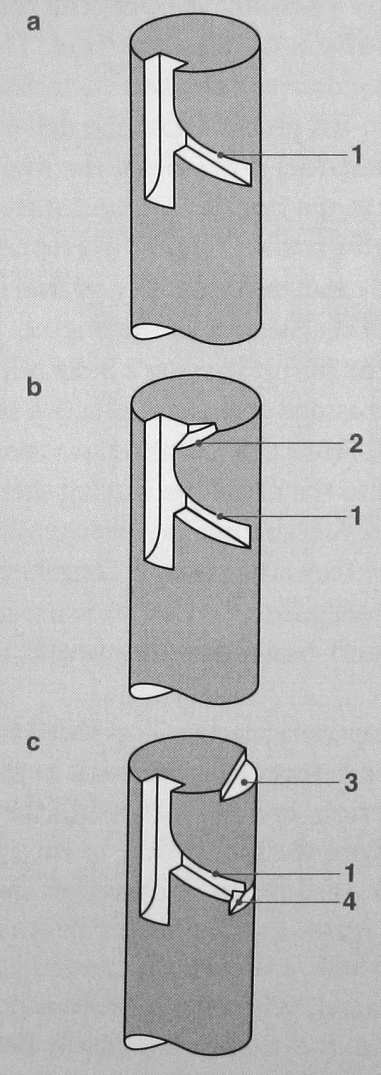

Erinevad plunžeri ehitused

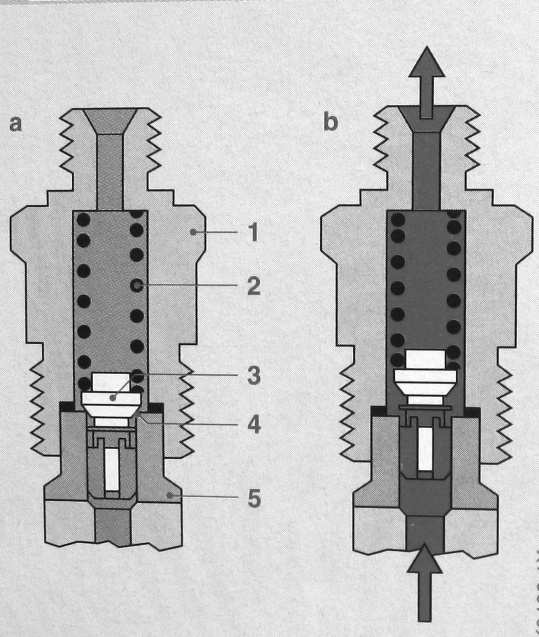

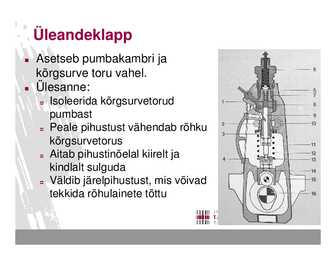

Üleandeklapp
Asetseb pumbakambri ja
kõrgsurve toru vahel.
Ülesanne:
Isoleerida  kõrgsurvetorud
pumbast
Peale
l  p
  ih
i ustu
t st
t v
  ähendab r
  õ
r hku
kõrgsurvetorus
Aitab pihustinõelal kiirelt ja
kindlalt sulguda
Väldib järelpihustust, mis võivad
tekkida rõhulainete tõttu

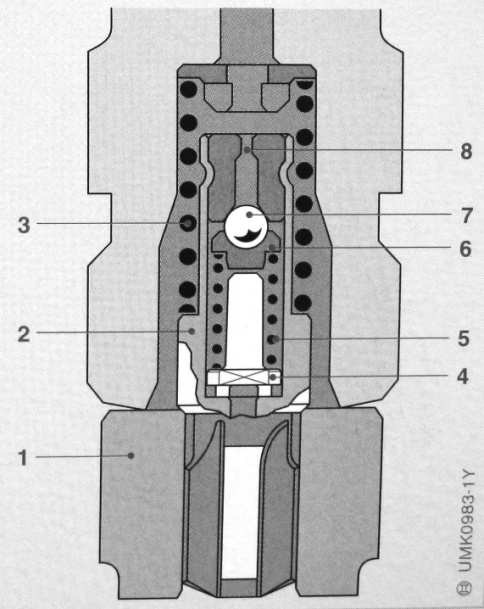

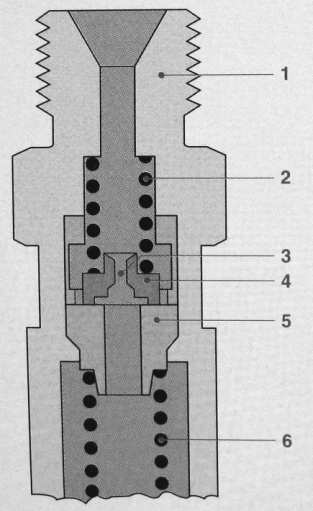

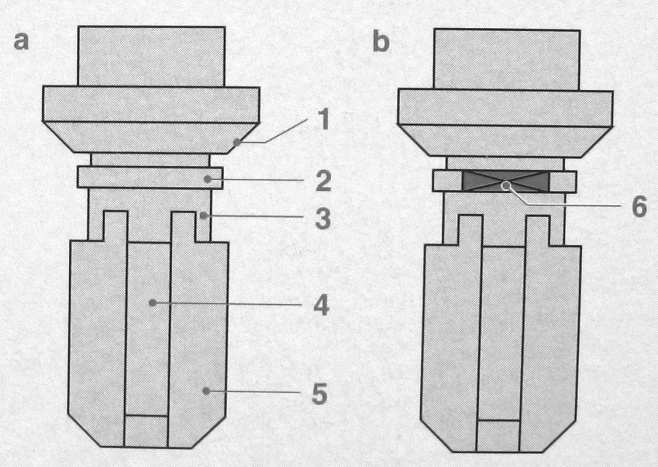

Üleandeklapp
Konstantse mahuga üleandeklapp
Häälestatud vastavalt kõrgsurvetoru pikkusele
Järjekorda ei tohi muuta
Konstantse mahu üleandeklapp
koos tagasivoolu drosseliga
Pihustinõela sulgumisel tekib
kõrgsurvetoru rõhulaine.
Sekundaarne  pritse
Konstantse survega üleandeklapp
Kõrgema rõhuga
pumpadel (>800 bar)
Väiksematel,
kõrgepöördelistel
mootoritel
Parem hüdrauliline
stabiilsus
Täpsem pihustuskogus
Pritsekoguse  regulaatorid
Mehaanilised (tsentrifugaalregulaator)
Maksimaalpöörete regulaator
Miinimum-maksimumpöörete regulaator
Muutuva pöörlemiskiiruse regulaator
Kombin
i ats
t io
i onre
r gula
l at
a o
t r
Generaatormootori regulaator
Elektroonilised (EDC – Electronic Diesel
Control )

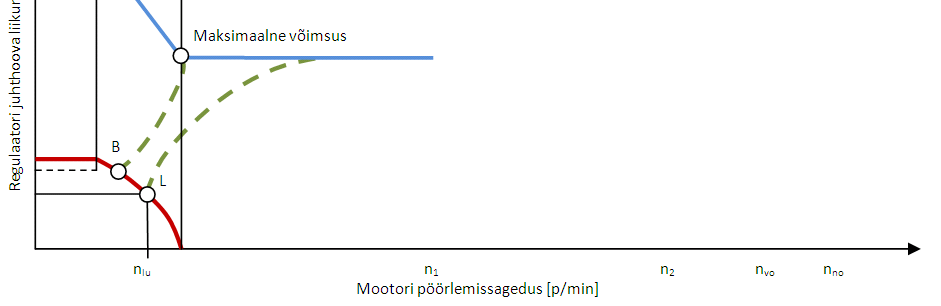

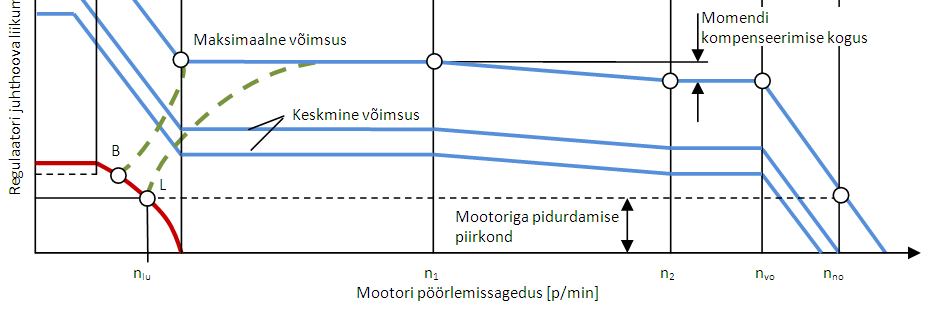

Miinimum-maksimumregulaatori karakteristik
Käivituskogus, kiirenduspedaal põhjas
Käivitusjärgne pöörlemiskiiruse
kasvamine
Tühikäigupöörete saavutamine
Kiirenduspedaali vabastamine
Mootori soojenemine,
tühikäigupöörete reguleerimine
Kiirenduspedaali põhja  surumine ,
täiskoormus, reguleerimata ala

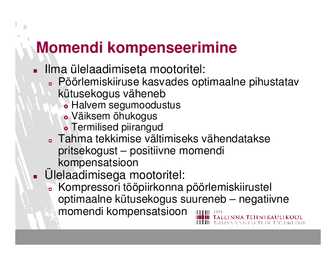

Momendi kompenseerimine
Ilma ülelaadimiseta mootoritel:
Pöörlemiskiiruse kasvades optimaalne pihustatav
kütusekogus väheneb
Halvem segumoodustus
Väiksem õhukogus
Te
T r
e miliilse
i
d
se
d pi
p iir
i an
a g
n u
g d
u
Tahma tekkimise vältimiseks vähendatakse
pritsekogust – positiivne momendi
kompensatsioon
Ülelaadimisega mootoritel:
Kompressori tööpiirkonna pöörlemiskiirustel
optimaalne kütusekogus suureneb – negatiivne
momendi kompensatsioon

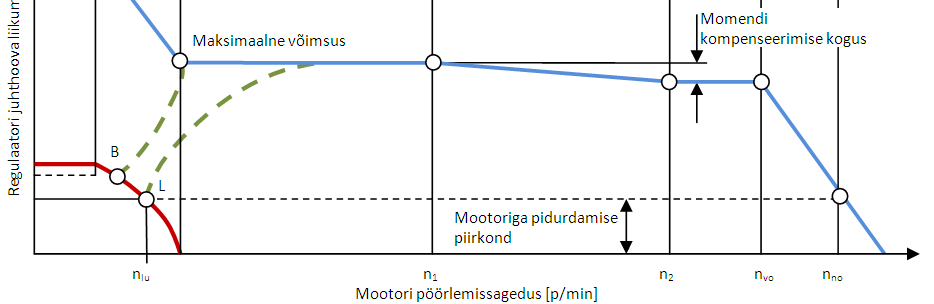

Momendi kompensatsioon
Momendikompensaatori
rakendumine
Maksimaalpöörete piiramine
Pedaali vabastamine

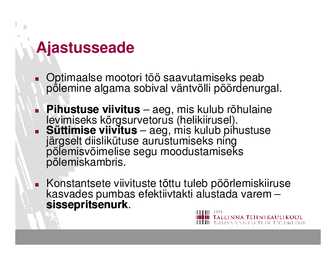

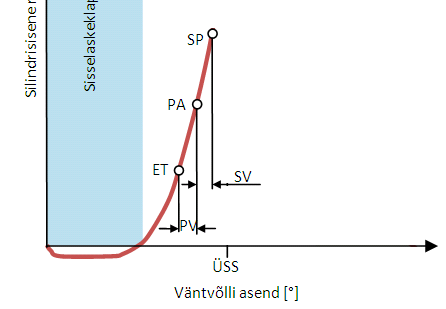

Ajastusseade
Optimaalse mootori töö saavutamiseks peab
põlemine algama sobival väntvõlli pöördenurgal.
Pih
i ustu
t se v
  ii
i v
i it
i u
t s – aeg, mis kulub rõhulaine
levimiseks kõrgsurvetorus (helikiirusel).
Sütt
t i
t m
i is
i e v
  ii
i v
i it
i u
t s – aeg,
, m
  is
i  k
  ulu
l b p
  ih
i ustu
t se
järgselt diislikütuse aurustumiseks ning
põlemisvõimelise segu moodustamiseks
põlemiskambris.
Konstantsete viivituste tõttu tuleb pöörlemiskiiruse
kasvades pumbas efektiivtakti alustada varem –
sis
i sepri
r t
i s
t enurk
r .
Efektiivtakti algus kõrgsurvepumbas
Rõhulaine levimine, pihusti
avanemine,  sissepritse  algus
Kütus-õhk põlemissegu
moodustumine, süttimine
Põlemine, väljalasketakt

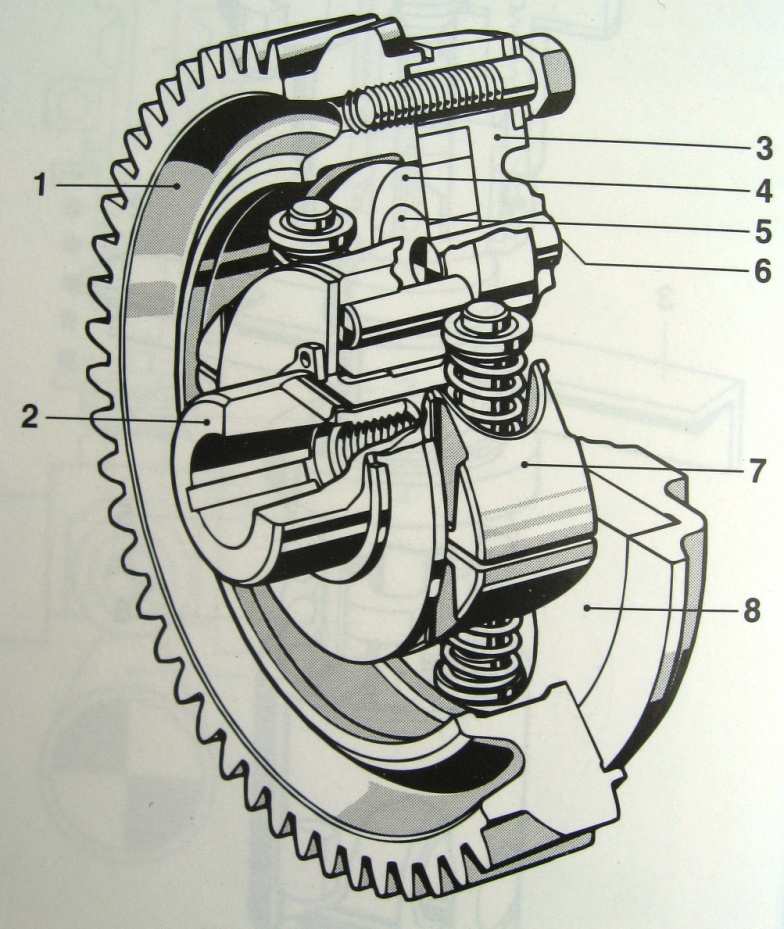

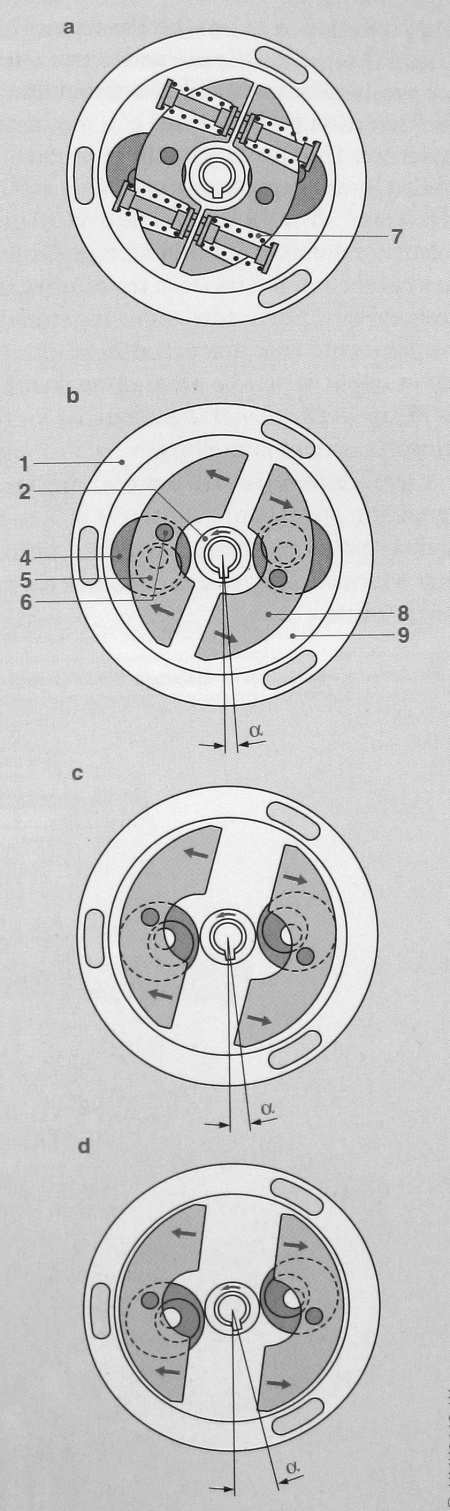

Ajastusseade
Süütehetke määramiseks  piisab  efektiivtakti
alguse muutmisest.
Ajastusseade erinevatel mootori
pöörlemiskiirustel
Elektrooniline rivipumbaga varustatud
diiselmootori juhtsüsteem
Eelised:
Optimaalsem sissepritsekogus kogu mootori
tööpiirkonnas
Rohkem korrektsioonparameetreid (näit. kütuse
ti
t h
i edus –
  te
t mpera
r tu
t ur)
r
Lisaseadmete lisamisvõimalus (püsikiirushoidja)
Väiksem ruumivajadus
Plunžerite
efektiivkäigu
määramine
elektroonika
abil

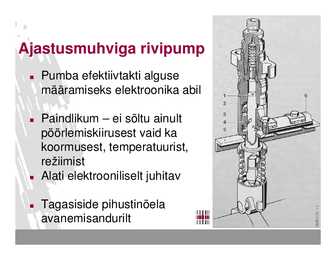

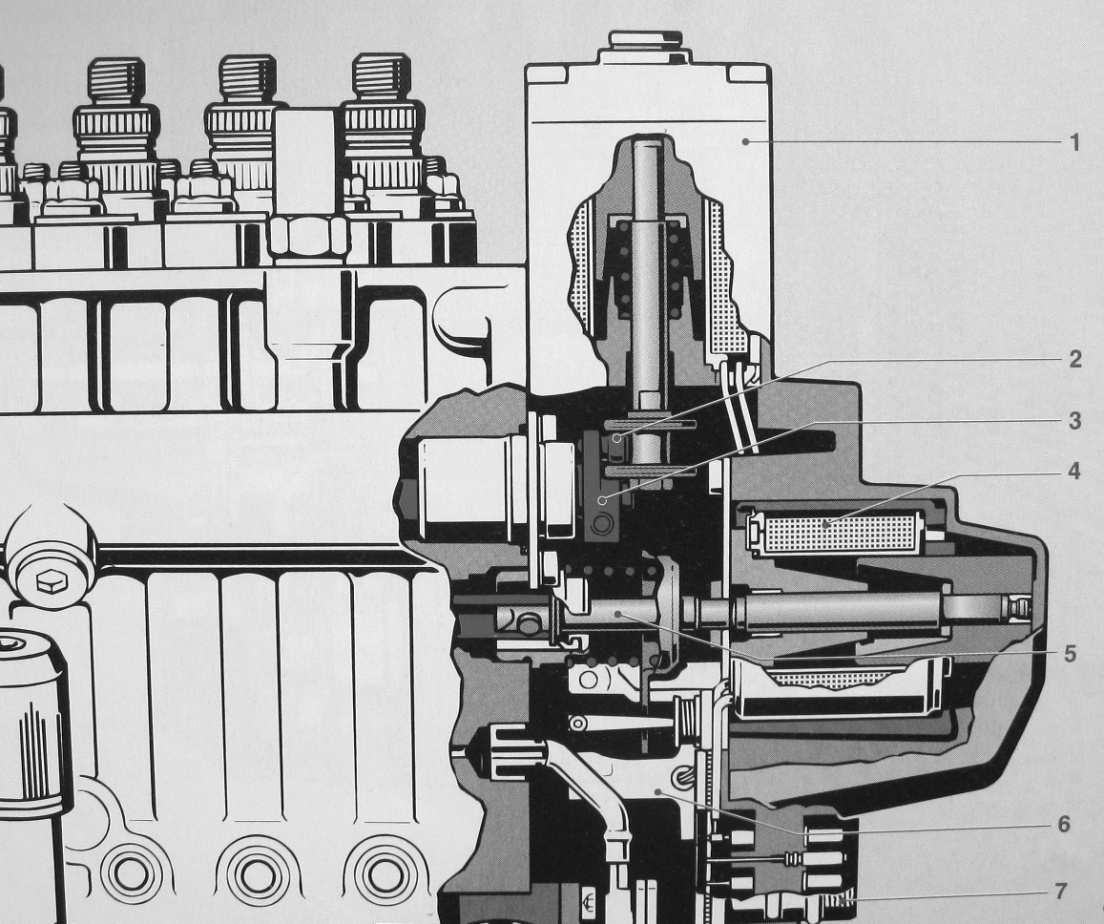

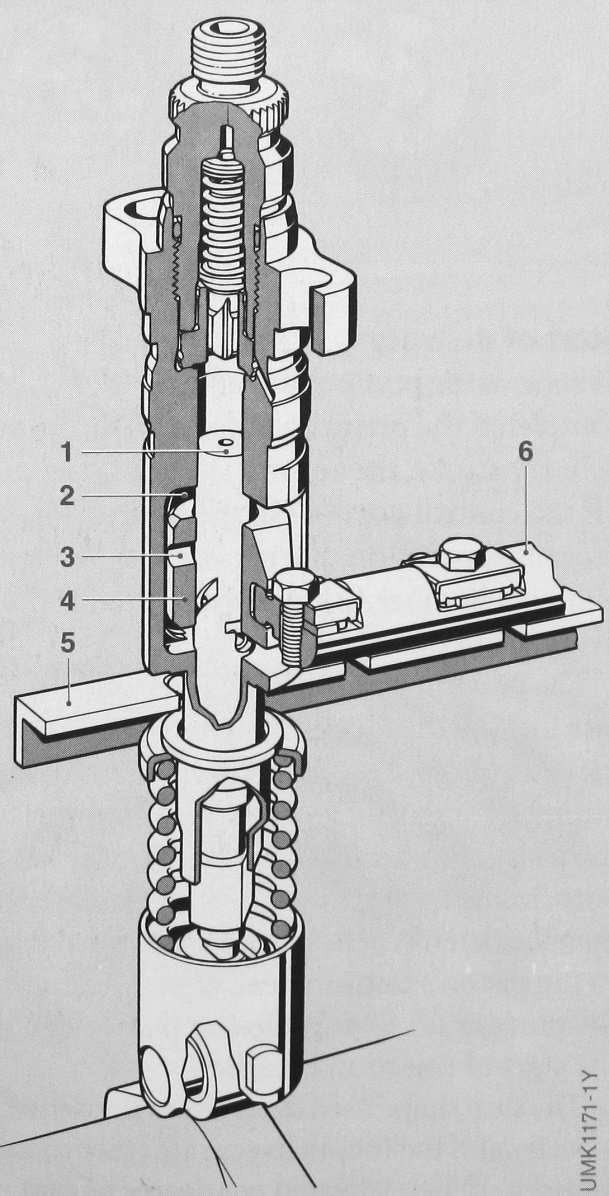

Ajastusmuhviga rivipump
Pumba efektiivtakti alguse
määramiseks elektroonika abil
Paindlikum – ei sõltu ainult
pöörlemi
m skiirusest v
  aid ka
koormusest, temperatuurist,
režiimist
Alati elektrooniliselt juhitav
Tagasiside pihustinõela
avanemisandurilt

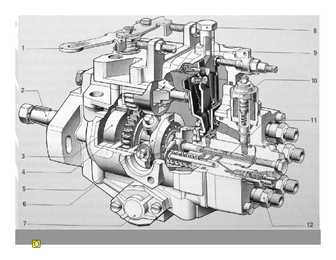

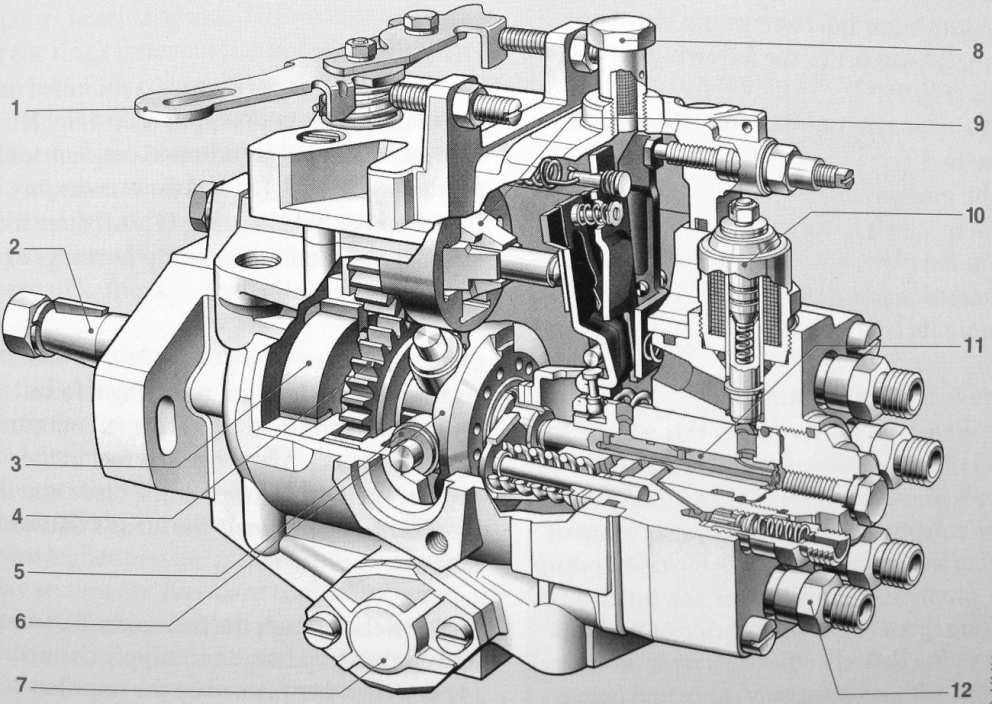

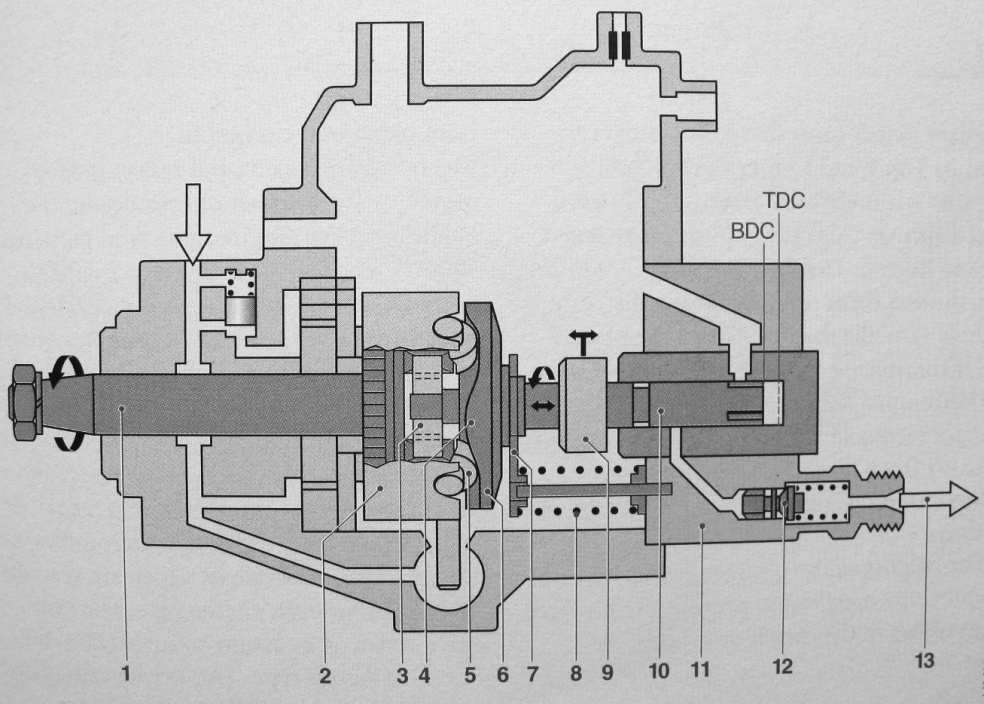

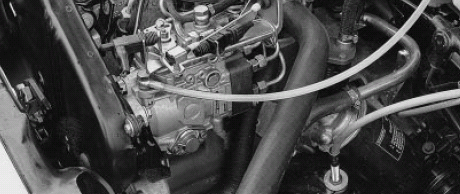

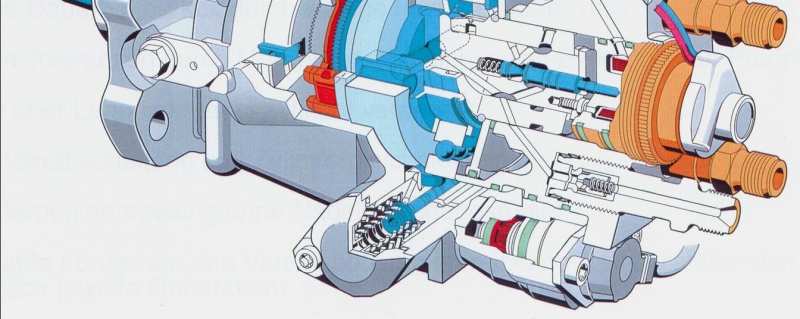

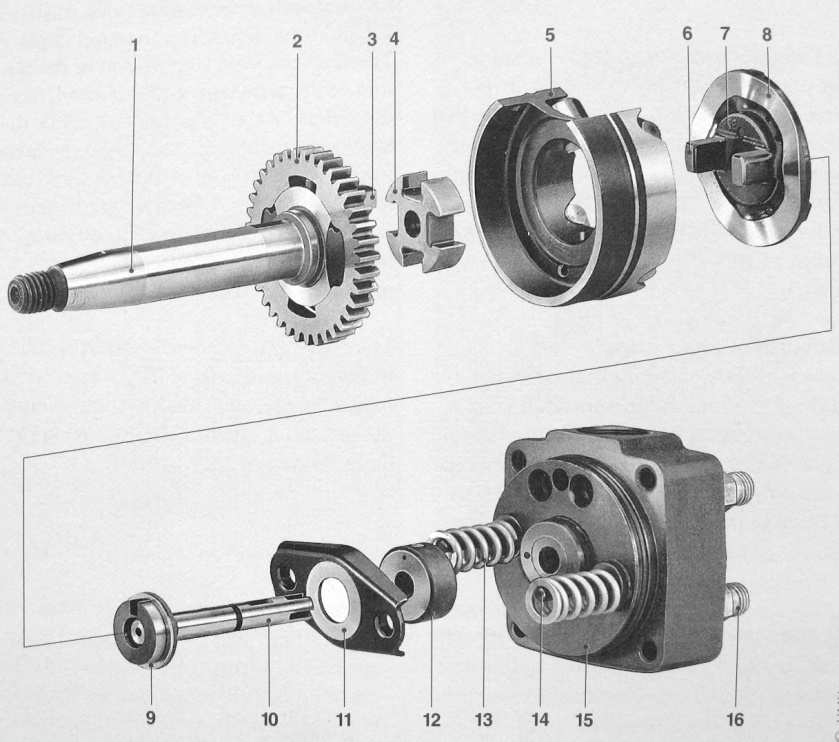

Aksiaalkolbidega jaoturpump
Kõige laialdasemalt kasutatav kõrgsurvepump
sõiduautode diiselmootoritel.
Pihusti rõhk kuni 1900 bar’i.
Kompaktne.
Odav.
Muhviga  juhitavad   pumbad
Mehaanilise regulaatoriga
Elektroonilise regulaatoriga

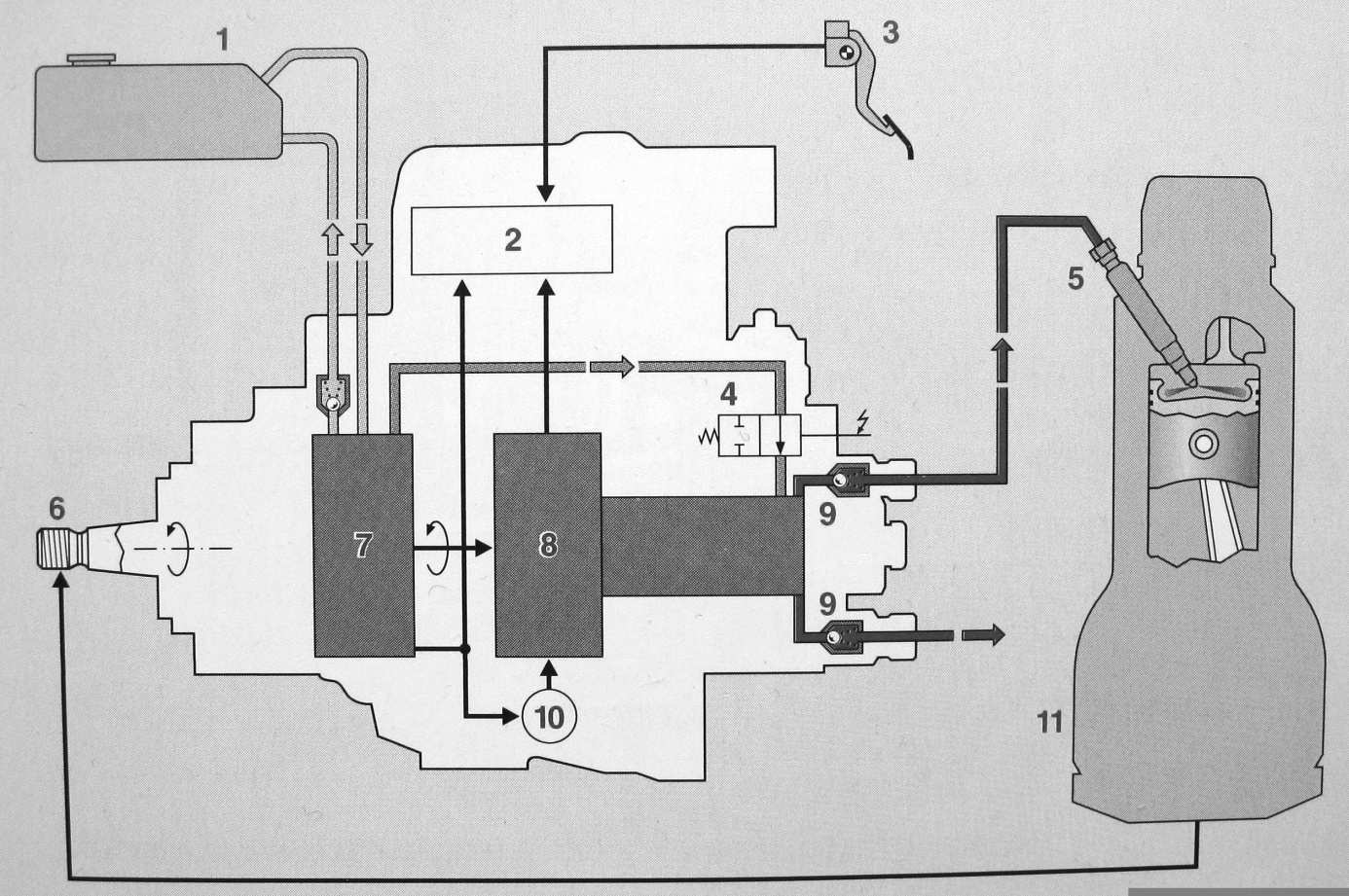

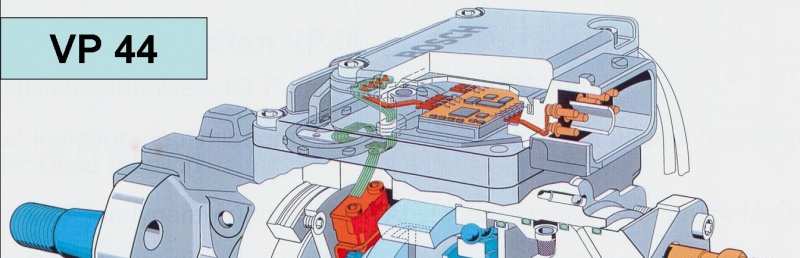

Kõrgsurve elektromagnetklapiga juhitavad pumbad
Elektrooniliselt juhitavad
Kõrgsurveväljundid tähistatakse tähtedega A, B,
C, D jne. vastavalt tööjärjekorrale.
Näiteks tööjärjekorraga 1-3-4-2 on pumba
väljundid ühendatud vastavalt: A-1, B-3, C-4 ja
D-2
Pumba määrimine diislikütusega – vee- eraldaja
vajalikkus.
Kütuse
etteandepump

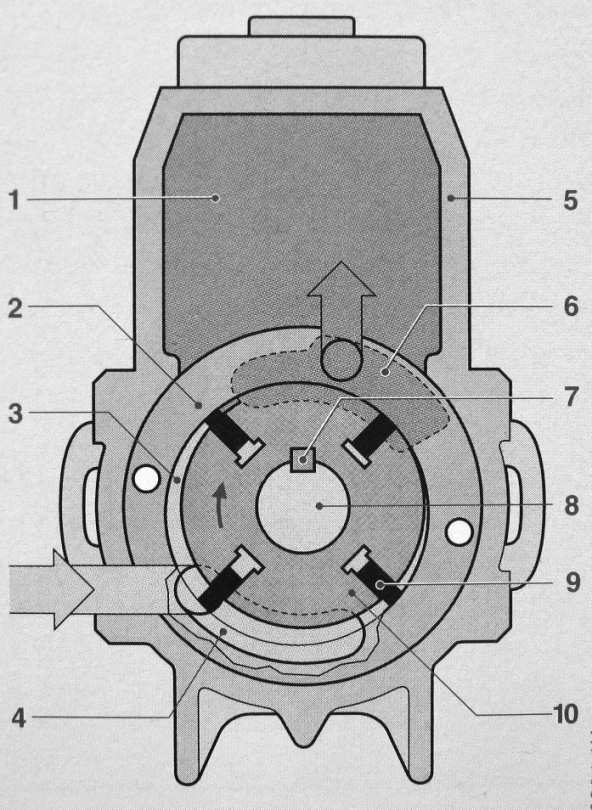

Labapump
Peab tagama piisava
tootlikkuse mootori
toitmiseks, pumba
määrimiseks ja
jahutamiseks

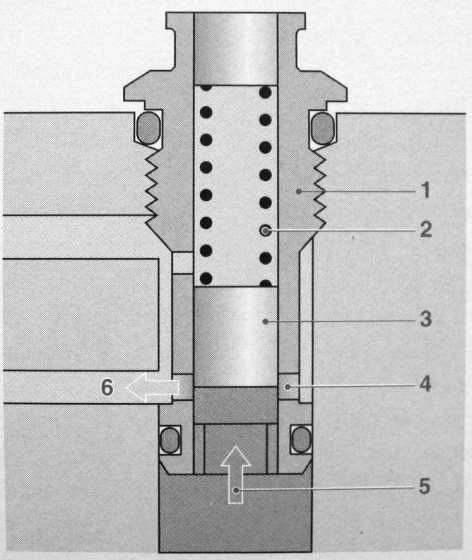

Etteanderõhu
regulaator
Labapumba  tootlikkus
sõltub pumba
(mootori)
pöörlemiskiirusest.
Korpusesisese
kütuserõhu
ülemäärase kasvu
vältimiseks on vajalik
rõhuregulaatori klapp.
Ülevooluklapp
Pumba määrimiseks
Jahutamiseks
Pidev kütuse
läbivool

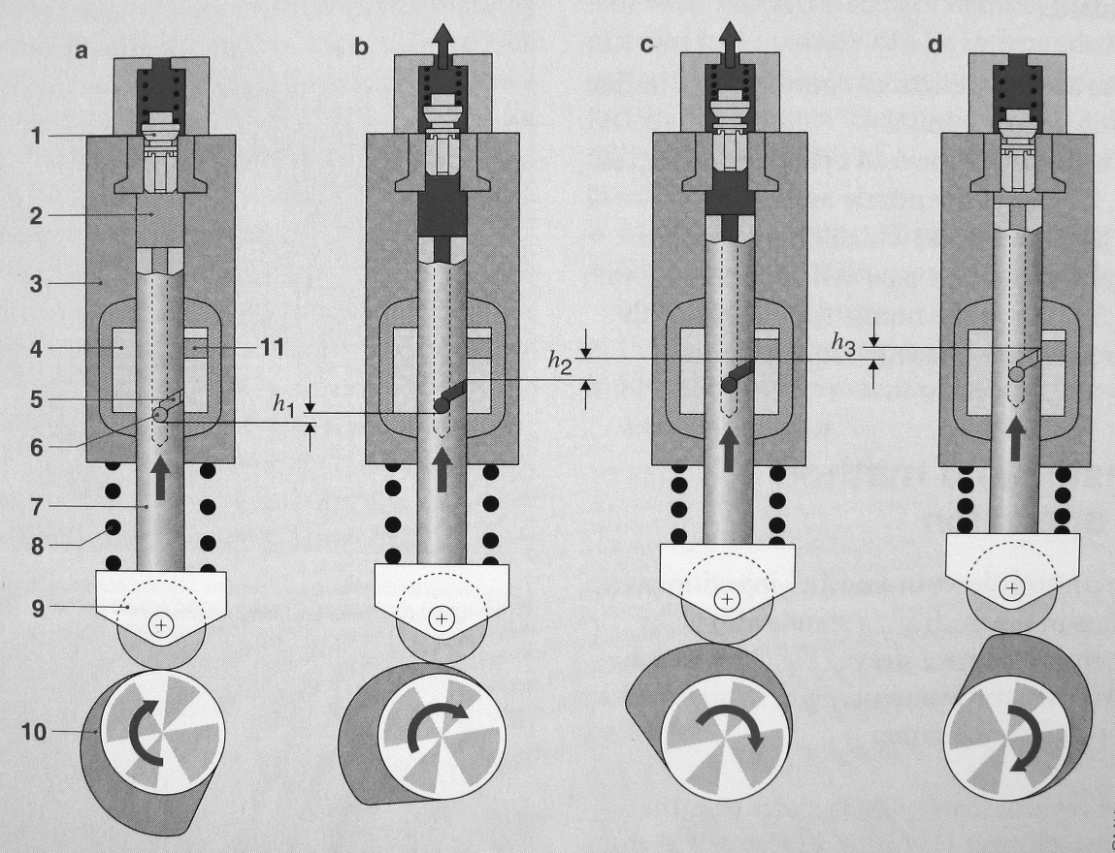

Kõrgsurvepump

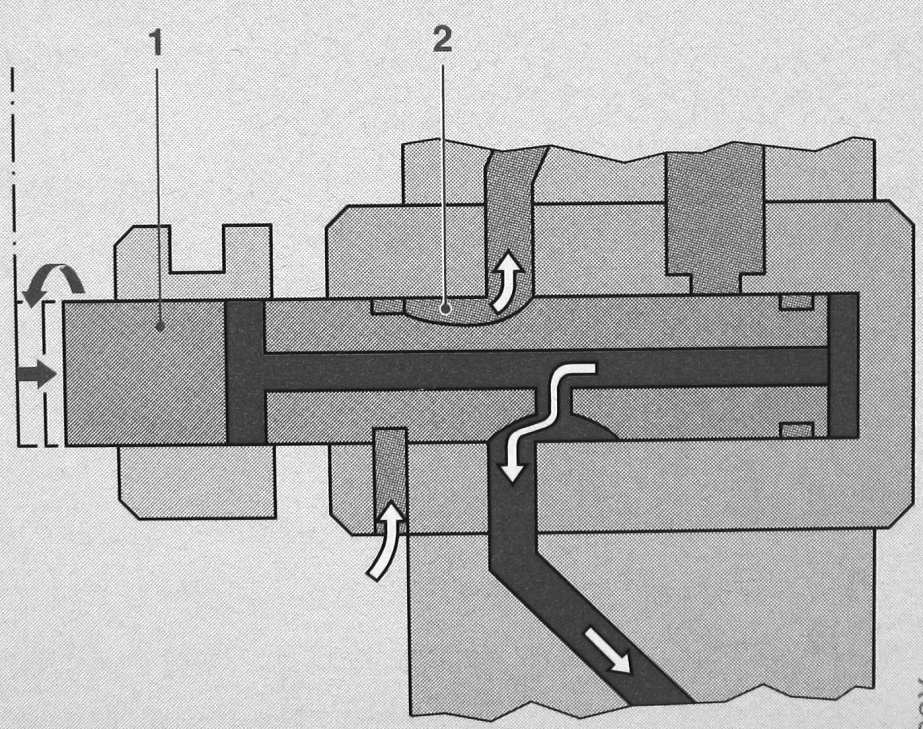

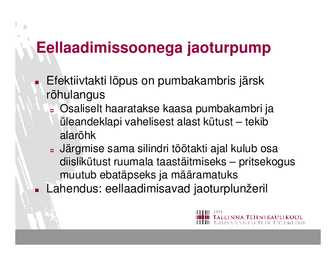

Eellaadimissoonega jaoturpump
Efektiivtakti lõpus on pumbakambris järsk
rõhulangus
Osaliselt haaratakse kaasa pumbakambri ja
üleandeklapi vahelisest alast kütust – tekib
ala
l rõ
r hk
Järgmise sama silindri töötakti ajal kulub osa
diislikütust ruumala taastäitmiseks – pritsekogus
muutub ebatäpseks ja määramatuks
Lahendus: eellaadimisavad jaoturplunžeril

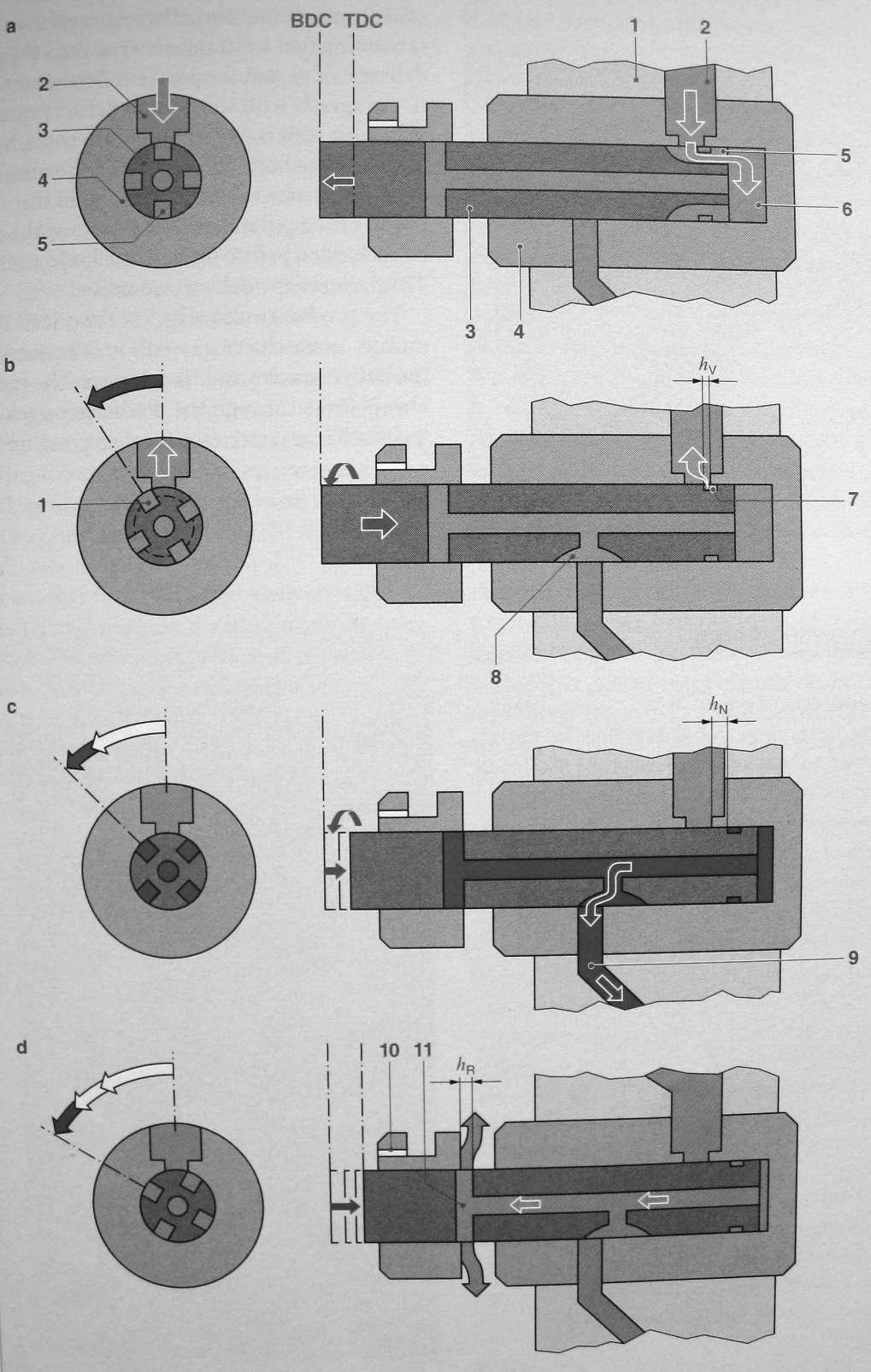

Eellaadimisavad
Tä
T na
n n
n t
  ähe
h le
l pa
p nu
n
u e
  est!
