JÄRVAMAA KUTSEHARIDUSKESKUS
PUIT-JA KIVIEHITISTE RESTAUREERIMINE
Rauno Schubbe
RIPPLAED
Referaat
Juhendaja :Peeter Savisaar
Paide 2010
SISUKORD
Sisukord................................................................2
Sissejuhatus..........................................................3
Metall-ripplaed....................................................4-9
Restlaed ..............................................................4-6
Alumiiniumist ripplaed............................................7
Metallkasettlaed......................................................8
Võrklaed..................................................................9
Mineraalkiud ripplaed................................................10
Kipsmoodul ripplaed..................................................11
Puitkiudplaatidest ripplaed..........................................12
Klaasvillplaatidest ripplaed..........................................13
Valgustatud-ja peegelripplaed......................................14
Pildid............................................................................15-16
Sissejuhatus
Ripplagi on vahelae külge kinnitatud ,põranda ja vahelae vahel olev paigaldatud vahelagi ,mille eesmärgiks on kas varjata midagi vahelaes olevat,nagu näiteks torustikku ,kaableid,rikutud lage jne.raipplagesi on palju erinevaid tüüpe ja neid valmistatakse paljudest erinevatest materjalidest,see oleneb sellest kuhu ripplagi tuleb ja mis on selle eesmärgiks.materjalidena kasutatakse ripplagede puhul enamasti kas metalli,puitu või kipsi.
Metall-ripplaed
Restlaed
Restlaed on sisekujundajale suurepärane võimalus peita lae alla jäävaid torusid , juhtmeid, lae konarusi. Sprinklerid, suitsudetektorid ja avariivalgustus toimivad kõik ka restlae taha peidetuna. Restlagi on väga dekoratiivne ning on suurepäraseks investeeringuks, millel on terve rida eeliseid teiste laetüüpidega võrreldes. Üks eelistest on akustika , heliisalatsiooni materjaliga koos kasutades on meie lagedel ühed parimad akustilised ehk heli summutavad omadused.
Restlagedest kasulik teada:

• Materjal: Restlaed on toodetud kõige kõrgema kvaliteediga alumiiniumist (ISO 14001 keskkonnakaitse sertifikaat ). Tänu mittesüttivusele on nad ehitistele väga turvaliseks lahenduseks.

• Vastupidavus: restlagi on täiesti niiskuskindel, ei roosteta, ei põle ega erita tolmu.

• Värvivalik: standardvärvid on valge ja RAL 9006 ( naturaalse alumiiniumi toon). Lisaks on võimalik tellida erivärve RAL või NCS kataloogidest ja kõrgläikega kroomi ja kuldseid pinnakatteid.

• Valgustid: toodame ja müüme ka spetsiaalseid valgustikarpe iga restlaetüübi jaoks.

• Paigaldamine: restlagi koosneb moodulitest ja selle ehituseks kasutatakse standardseid lahendusi, mistõttu on lae paigaldamine lihtne ja kiire. Saadaval erinevad kandekonstruktsioonid ja servalahendused.


Spetsiaalse kandekonstruktsiooniga restlaed:
Supergrid 4 on restalgi, mis kuulub ICBV Supergrid sarja . Kitsas profiil laiusega 4 mm loob selgejoonelise ning kõrgtehnoloogilise tunde ning spetsiaalne kandekonstruktsioon jätab ühtlase mulje.
Mõõtmed:

• Profiili laius 4 mm.

• Profiili kõrgus 30 mm.

• Ava suurus 50 kuni 600 mm.

• Standard paneeli suurus 600 x 600 mm.


Supergrid 9 on ICBV Supergrid sarjast kõige universaalsemate rakendusvõimalustega laesüsteem. Sobib nii suurtele kui ka väikestele pindadele , kus profiili laius ja ava suurus tagavad puhta ja atraktiivse välimuse.
Mõõtmed:

• Profiili laius 9 mm.

• Profiili kõrgus 30, 40, 55 või 80.

• Ava suurus 50 kuni 600 mm.

• Standard paneeli suurus 600 x 600 või 1200 x 600 mm.


Supergrid 12 on väga mitmekülgne laesüsteem, mis võimaldab kahte paigaldusmeetodit: paneelid kinnitatakse konksudega või lehtvedrude abil. Lehtvedrude süsteem võimaldab ligipääsu lae kohal asuvatele kommunikatsioonidele lihtsalt paneelide tõmbamisega allapoole ja see tähendab, et ripplae taga paiknevad kommunikatsioonid võivad olla samal tasemel lae tagaküljega.
Mõõtmed:

• Profiili laius 12 mm.

• Profiili kõrgus 40 või 60 mm.

• Ava suurus 50 kuni 600 mm.

• Standard paneeli suurus 600 x 600 või 1200 x 600 mm.


Supergrid 20 on väga stabiilne ja tugev restlagi. Profiili laius annab laele väga selgejoonelise ja piiritletud välimuse.
Mõõtmed:

• Profiili laius 20 mm.

• Profiili kõrgus 50, 55 või 75 mm.

• Ava suurus 100 kuni 600 mm.

• Standard paneeli suurus 600 x 600 või 1200 x 600 mm.


Supergrid 4, 9 ja 20 paigaldamiseks kasutatakse spetsiaalset kandesüsteemi, mis koosneb erilistest peakanduritest ja vaheliistudest, jätkutükkidest ja riputi alaosadest.
Tavalistele T - liistudele sobivad restlaed:
Supergrid 14T on spetsiaalselt välja töötaud lihtsustamaks paigaldamist. Paneelid asetatakse standardsele T - 15 kandekonstruktsioonile. Paneelid eriservaga profiilid tagavad selle, et kandekonstruktsioon sobib täiel määral paneelidega, muutes seeläbi lae välimuse monoliitseks. Standardne süsteem võimaldab kommunikatsioone ja valgustust väga lihtsalt ripplaega sobitada. Tugev kandekonstruktsioon tagab, et lagi näeb hea välja mitu aastat isegi siis, kui laealuseid kommunikatioone hooldatakse sageli.
Mõõtmed:

• Profiili laius 14 mm.

• Profiili kõrgus 40 või 55 mm.

• Ava suurus 50 kuni 300 mm.

• Standard paneeli suurus 600 x 600 või 1200 x 600 mm.


Supergrid 24T on ette nähtud kasutamiseks standardse T - 24 kandekonstruktsiooniga. Profiili laius 24 mm, mis tähendab, et kandekonstruktsioon koos erisrevaga profiiliga sobib täielikult laega ja väljanägemine jääb monoliitne. Tänu standard süsteemi kasutamisele on ripplae paigaldamine väga kiire ja lihtne. Lisaks võib soovi korral kasutada alumiiniumist, terasest või akustilisest kiust värvilisi tugitahvleid, mis võimaldavad unikaalseid lahendusi koridorides, ooteruumides või kauplustes.
Mõõtmed:

• Profiili laius 24 mm.

• Profiili kõrgus 30 või 50 mm.

• Ava suurus 75 kuni 300 mm.

• Standard paneeli suurus 600 x 600 või 1200 x 600 mm.


Deltagrid restlagi koosneb Delta -kujulistest profiilidest. Unikaalse kandesüsteemi tõttu on Deltagrid eriti sobiv kohtadesse, mis vajavad sagedast juurdepääsu laetagusele. Paneele on võimalik allasuunas täielikult demonteerida, jättes need hingedele rippuma. Nii on võimalik vähendada materjali juhuslikku vigastamist.
Mõõtmed:

• Profiili laius 4 mm.

• Profiili kõrgus 30 mm.

• Ava suurus 30 kuni 300 mm.

• Standard paneeli suurus 1200 x 600 mm.


Deltaline restlagi koosneb Delta-kujulistest profiilidest; see on lineaarse süsteemina edasiarendus Deltagrid restlaest. Paneelid kinnituvad peidetud kandekonstruktsioonile ja jäävad pärast paigaldamist avatavaks. Deltaline on eriti sobiv ühesuunalistes kohtades nagu koridorid. Samuti sobib korrigeeritud paneeli suurustega Deltaline suurema ruumi piirdena õhu tagasiringluseks.
Mõõtmed:

• Profiili laius 4 mm.

• Profiili kõrgus 20 või 30 mm.

• Profiilide vaheline samm 10 kuni 30 mm.

• Standard paneeli suurus 1200x600 mm.


Alumiiniumist ripplaed
Alumiiniumprofiillage on lihtne paigaldada ja näpunäiteid leiab vastavatest töövihikutest, mis igale küsijale kaasa antakse. Kuigi ripplagi ei ole keeruline toode, võib vajamineva materjali lasta välja arvutada laemüüja spetsialistidel. Nt Profiline alumiiniumripplaed kujutavad endast terviklikku süsteemi, mille juurde kuuluvad peale paneelide ka kandetalad, ääre- ja otsaliistud ning riputusdetailid.
Üldiselt toodetakse 6-meetriseid paneele, millest lõigatakse tellijale vajaliku pikkusega profiilid. Lastes profiilid vajalikku mõõtu lõigata juba ripplaetootja tehases, väldib tellija võimalikke lõikamiskadusid; kuigi otse tootmisliinil lõikamine võtab veidi rohkem aega, on see rahas oluline kokkuhoid . Suurtes ruumides kasutatakse pikkade paneelide jätkamiseks spetsiaalseid ühendusdetaile, nii et kogu lae pind jääb visuaalselt ühtlaseks. Metallprofiillae saab vajaduse korral paigaldada otse vastu aluslage.
Alumiiniumripplagi on hästisäiliv, niiskuskindel, puhastatav, avatav ja vajaduse korral ka vaid osaliselt uuendatav siseviimistlusmaterjal, seega hea investeering võrreldes odavamate materjalidega. Alumiinium on keskkonnasõbralik ehitusmaterjal: vananenud või kahjustatud alumiiniumi saab suunata ümbertöötlusse. Et alumiiniumprofiillagesid toodetakse Eestis, on tegemist kodumaiselt vääristatud materjaliga.

Metallkassettlaed

Sarnaselt alumiiniumprofiillagedega sobivad ka kassettlaed eelkõige niisketesse ruumidesse, kuid on väga kohane element ka näiteks laevades, koridorides ja muudes kohtades, kus peaks kasutama vastupidavat materjali.
Kasseti standardmõõt on 600 x 600, mis võimaldab neid paigaldada tavapärasele moodullae kandekonstruktsioonile. Kuid vajadusel on võimalik toota ka erimõõte, näiteks koridoridesse. Varieerida saab ka erinevate servatüüpidega: valikus on karkassi peitvad ja nähtavale jätvad servad . Metallkassetid võivad olla siledad või perforeeritud . Perforeeritud kassetid võib katta akustilise kangaga, mis parandab nende helineelduvust. Laekassett võib olla valge, naturaalse alumiiniumi tooni, kõrgläikelise kroomse või kuldse pinnakattega või hoopis eri toonis pulbervärvitud.
Võrklaed
Võrklaed on valmistatud keevisvõrgust. Keevisvõrgu materjaliks on terastraat. Laevõrgud on enamasti pulbervärvitud RAL värvides vastavalt kliendi soovile. Standardpaneelid on samas moodulmõõdus, kui muud tüüpilised ripplae moodulplaadid 600x600 ja 600x1200 mm. Loomulikult on võimalik valmistada ka erimõõdulisi laevõrkusid. Enamasti on võrgusilm ruudukujuline, kuid on võimalik valmistada ka ristkülikukujulise silmaga võrkusid.
Võrklagi on vastupidav laekate, mis sobib nii sise- kui välistingimustesse.
Laevõrgud paigaldatakse üldjuhul standardsele moodulsüsteemi kandeliistule T24. Profiline T24 kandeliistud taluvad samuti pulbervärvimist, seega on tagatud laevõrgu ja kandeliistude ning ääreliistude värvitoonide täielik sobivus. Laevõrkude paigaldamiseks võib kasutada ka teisi mooduseid, näiteks trossidega riputamist vms.
Võrklagede eelisteks on kergus, kerge paigaldatavus, õhulisus ja läbipaistvus, laetaguste kommunikatsioonide teenindamise ja remondi lihtsus ning mugavus, lõputu värvilahenduste valik siseruumides, ilmastikukindlus.
Kõik laevõrgud valmistatakse tellimuspõhiselt. Kuna kombinatsioone nii võrgu suuruse, silma suuruse, traadi jämeduse ja värvitooni osas on palju.
Lisaks keevisvõrgust lagedele on ka lehtvõrgust laemooduleid. Moodulite standardsuurused on samuti 600x600 mm ja 600x1200 mm. Lehtvõrgud on valmistatud lehtterasest ja võivad olla nii tsingitud kui pulbervärvitud RAL toonides. Veel on olemas ka roostevabast terasest valmistatud lehtvõrkusid.
Mineraalkiud- ripplaed
Mineraalkiudplaatidest ripplaed on dekoratiivse struktuuriga laeplaatidest, mis on üks enam kasutust leidnud laekattematerjale. Lai erinevate  niiskuskindlus -, helineelavus - ja valguspeegeldusnäitajatega plaaditüüpide valik võimaldab väga suurt kasutusvaldkondade hulka. Mineraalkiudplaatidesse saab integreerida valgusteid, ventilatsiooniavasid jms. Moodullae kandekonstruktsiooni standardsus võimaldab ühildada ka spetsiaalseid moodulvalgusteid.
Mineraalkiudplaatidest kasulik teada:

• Mõõdud: reeglina on plaadid 600 x 600 mm või 600 x 1200 mm suured, aga on ka erimõõdus moodulplaate.

• Materjal: plaatide tootmisel kasutatakse ainult loodusliku materjali. Ei kasutata asbesti ega formaldehüüde.

• Valguspeegelduvus: valgus peegeldub kuni 92 %. Selline peegeldumise aste vastab täielikult moodsaimale tasemele.

• Helineelduvus: heli sumbumine pikisuunas on 39 dB.

• Välimus: valikus on siledad lihtsa välimusega plaadid kui ka lihtsa mustriga plaadid.


Lihtsa mustriga plaadid on täpikeste või peente lõhedega mustriga. Annavad laele värske ja puhta välimuse. Muster suurendab ka laeplaadi helineelduvust, mistõttu sobivad eriti hästi büroohoonetesse.
Valged sileda lihtsa välimusega plaadid tagavad hea valguspeegelduse. Valgusküllases ruumis on lihtsam töödata ja hästi valgust peegeldav lagi aitab säästa energiat. See on eriti oluline just õpperuumides. Sileda pinnaga laeplaati saab kavärvida ja seda on hõlpsam puhastada .

• Kasutuskohad : haridusasutused, tervishoiuasutused, hotellid, hooned vaba aja veetmiseks, bürood, kauplused.


Kipsmoodulplaatidest ripplaed
Tavaliselt toob sõna "kipslagi" esimesena silme ette sileda valgeks värvitud lae. Kuid kipsist ripplae ehituseks on mitmeid erinevaid võimalusi.
Ripplaena, mille funktsioon peaks olema varjata lakke paigaldatud kommunikatsioone, võimaldades neile vajadusel kergesti ligi pääseda, ei ole monoliitsena ehitatud kipsplaadist ripplagi just parim lahendus. Esiteks ei ole õige katta sellisel meetodil väga suuri pindu, kuna pole praktiliselt võimalik vältida materjalide hilisemast paisumisest või kokkutõmbumisest kipsplaatide liitekohtade pahtlisse ja värvikihti tekkivaid pragusid.
Teiseks on lae taha pääsemiseks vaja lae sisse integreerida hooldeluugid, mis "risustavad" eesmärgiks olnud ühtlast pinda. Eriti ebaõnnestunud juhtudel on hooldeluugid kavandatud valedesse kohtadesse, ning võib tekkida vajadus neid hiljem juurde lisada. See loomulikult tähendab aja- ning rahakulu ning ebamugavust ruumide kasutajaile, rääkimata lae välisilme rikkumisest.
Enamasti asuvad laes ka ventilatsiooniavad, valgustid, sprinklerid ning seetõttu on eesmärgiks olnud sile ühtlane pind paratamatult kadunud.
Juhul, kui lagi saab kahjustada löögi, veeavarii või millegi muu tõttu on monoliitsena ehitatud laes kahjustuste likvideerimine keerukas ja aeganõudev.
Seetõttu sobib monoliitne kipsripplagi kasutada pigem väiksematel pindadele. Enamasti on aga üldse otstarbekam kasutada teisi kipsripplae võimalusi:
- kipsist valmistatud siledad või perforatsioonidega moodulplaadid, mis asetatakse tavalisele nähtavale või peidetud ripplae kandekarkassile;
- lamineeritud kipsist moodulplaadid;
- dekoratiivsed kruvikinnitusega kipsist moodulplaadid;
- kipsplaadist ehitatud karniisid, eritasapinnalised ning erikujulised laepinnad kombineerituna teiste laematerjalidega.
Puitkiudplaatidest ripplaed
Puitkiudplaadid on valmistatud puitkiust,ja mingist sideainest,mis oleneb kasutusvaldkonnast ja selle tüübist
Puitkiudplaatide peamised omadused:
- suurepärane tulepüsivus
- suurepärane niiskuskindlus
- võime reguleerida ruumi sisekliimat (imab ja vabastab niiskust)
- suurepärane helineelduvus (summutab müra)
- vastupidavus, toote pikk eluiga
- ökoloogiliselt puhas keskkonnasõbralik materjal
Puitkiudplaadid oma dekoratiivse välimusega ja helisummutavate ning isoleerivate omaduste tõttu olles lisaks tulepüsivad ning niiskuskindlad on äärmiselt laia kasutusalaga. Alates eksklusiivsetest interjööridest kuni tööstus- ja põllumajandushooneteni.
KLAASVILLPLAATIDEST RIPPLAED
Põhiplaadiks on
pressitud klaasvill , mis on suurepärane helineelaja ja üks paremaid akustilisi materjale.
Plaadid on kerged (1,5...4,5 kg/m2) ja õhku läbilaskvad – omadused, mis tagavadki nende
hea akustika ja aitavad kaasa väljastpoolt tulevate segavate helide summutamisele.
Plaatide pinnad on töödeldud nii, et poorid oleksid lahti. Selline pind ei peegelda
helilaineid tagasi, vaid need sumbuvad mikroavade kaudu klaasvillplaadis.
Klaasvillplaatidest ripplaed annavad eriti hea tulemuse klassiruumides,
auditooriumides, saalides ja aulates nii kõne kui ka muusika edastamisel, samuti kõikides
muudes kohtades inimtegevusest ja tehnoseadmete mürast põhjustatud müra
summutamisel.
VALGUSTATUD-JA PEEGELRIPPLAED

Valguslaed

Valguslagedega on lihtne võimalus luua ruumis omapära või anda luksuslik ilme. Valguslagede opaalklaas on läbikumav - saadaval erineva läbipaistvusastmega laeklaasid; võimalik ka mõningane värvivalik. Kuna valguslagesid on võimalik toota samas mõõdus tavaliste moodulplaatidega, siis on neid lihtne kasutada üksikplaatidena, andes seega sisekujundusele omapärase ja peene nüansi.

Peegellaed

Peegellaed teevad ruumi visuaalselt kõrgemaks ja loovad avarama mulje. Hõbedased peeglid annavad ruumile külma ja väljapeetud mulje, kuldsed ja pronksjad toonid annavad ruumi valgusele sooja ja luksusliku tooni. Saadaval ka hõbedased ja kuldsed opaalrestid, mis võivad olla nii lihtsa resti kui ka keerulise kärje kujuga. Opaalresti võib kasutada terve lae katmiseks, kuid üldiselt kaetakse sellega valgustid. Valguse peegeldumine kroomselt või kuldselt restilt loob eripärase valgusmängu.
PILDID
Alumiiniumist ripplagi
Metallkasettripplagi

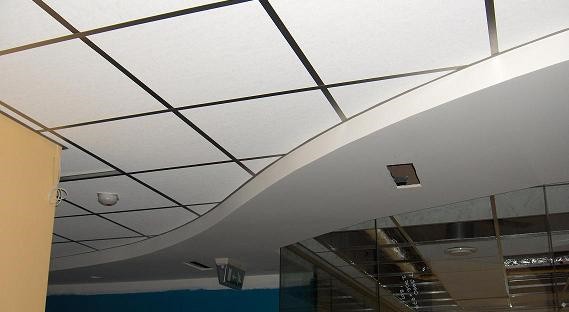

Mineraalkiud ripplagi
Puitkiudplaat ripplagi
Klaasvillplaat ripplagi
