KILLUSTIKALUSE EHITUS (0)

Vahur Aasamets
KILLUSTIKALUSE EHITUS
Õppeaines: PROJEKTIJUHTIMINE I
Ehitusteaduskond
Õpperühm: TEI-71/81
Juhendaja : lektor ENN TAMMARU
Tallinn 2013


SISUKORD
1. SISSEJUHATUS 3
2. RATSIONAALSE TÖÖ KIRJELDUS 4
3. MATERJALIDE KASUTUS JA NÕUDED MATERJALI KVALITEEDI KOHTA 5
4. MATERJALI VAJADUS 6
5. TEHNIKA JA INIMTÖÖJÕU VAJADUS 7
6. TÖÖ MAKSUMUSE KALKULATSIOON JA AJALINE VAJADUS 8
7. TÖÖDE KVALITEEDI KONTROLL 9
8. TÖÖDE VASTUVÕTMINE 10
Lisa 1. Killustikaluse mõõtmise protokoll 11
Lisa 2. Kaetud tööde akti näidis 12
Lisa 3. Elastsusmoodulite mõõtmise protokolli näidis 13
Lisa 4. Killustikaluse paksuse, laiuse , põikkallete ja loodimise protokolli näidis 14
Lisa 5. Killustikaluse paksuse, laiuste, põikkallete, tasasuse ja loodimise protokolli näidis 16

SISSEJUHATUS

Kursuseprojektis käsitletakse tugimaantee PK 0+00-40+00 põhitee killustikaluse 16-32 ehitust. Ehitatava kihi pikkuseks on 4000m, laius pealt on 11m ja paksus 0,2m. Sõidutee nõlvuseks on ½. Kogu killustikaluse maht on 45600 m2. Projektis tuuakse välja kasutavate materjalide kvaliteedinõuded. Kirjeldatakse, millist tehnoloogiat kasutatakse töö tegemisel. Arvutatakse materjali mahtu ja maksumust. Määratakse ära masinate ja inimtööjõu vajaduse. Kursuseprojektis selgitatakse, kuidas käib tehtud töö kvaliteedi kontroll ja kuidas võetakse töö vastu.
Ennem killustikaluse ehitust tuleb eelnev kiht üle anda, selleks koostatakse nõutavad mõõtmisprotokollid ja kaetud tööde akt.

RATSIONAALSE TÖÖ KIRJELDUS

Iga 25m tagant paigaldatakse puust tikud, mis tähistavad aluse laiust ja nendele märgitakse kihi kõrgused.
Killustiku veoks karjäärist kasutatakse poolhaakeid. Poolhaaked kallavad killustiku teele. Buldooser lükkab killustiku laiali, siis käib kombineeritud vibrorull kergelt kihi üle. Ning seejärel planeerib greider kihi siledaks. Lõpuks tihendab rull kihi ära. Rulli käikude arv määratakse katselõikude abil.
Valminud killustikalus tuleb üle anda, selleks tuleb koostada nõutavad mõõtmisprotokollid ja kaetud tööde akt.
Järgmisel päeval ehitatakse teine sõidusuund. Selline töökorraldus hoiab kõiki masinaid töös ja võimaldab liiklust ühest sõidusuunast läbi lasta.

MATERJALIDE KASUTUS JA NÕUDED MATERJALI KVALITEEDI KOHTA

Sideainega töötlemata alused ehitatakse vähemalt III klassi killustikust või IV klassi kruuskillustikust, kasutades kiilumismeetodit. Laotatud kihi minimaalne paksus peab olema vähemalt 1,5 korda suurem materjali suurimate terade läbimõõdust, kuid mitte väiksem kui 10 cm ja mitte suurem kui 25 cm. Materjalide ja toodete vastavust projektis esitatud nõuetele peab tõendama materjalide ja toodete tootja või tema volitatud esindaja vastavusdeklaratsiooniga. Kivimaterjalisegust katendikihi terakoostist tuleb kontrollida iga kord, kui on aset leidnud mittevastavus. Mittevastavusel tuleb lisada materjale, mis tagavad terakoostise vastavuse nõuetele. Kivimaterjali purunemiskindlus näitab materjali vastupanuvõimet koormusele. Määratakse “Los Angelese ” katsega ja vastavalt katse tulemustele jagatakse materjal klassidesse (I – IV klass). Killustikaluse ehitamisel teel kasutatakse lubjakivikillustiku LA 35. Kuna tegemist on teise klassi maanteega, peab kasutama teise tugevusklassi killustiku. Külmakindlus peab olema vähemalt magneesiumsulfaadi katsel 25%. Kulumiskindlus Nordic katse peab olema teiseklassi teel ≤ 14%. Ennem ehitamise alustamist tuleks laboris määrata killustiku terakoostis, peenosade sisaldus ja plaatsustegur.
Killustikaluste ehitamisel kiilumismeetodil peab kilekillustiku kulu olema antud projektis. Juhul kui projektis kilekillustiku kulunormid puuduvad, peab lähtuma järgmistest kulunormidest:
1) põhifraktsioon 16–32 mm – kiilekillustiku fraktsiooni 8–12 mm kulu 25 kg/m2;
2) põhifraktsioon 32–64 mm – kiilekillustiku fraktsiooni 12–16 mm kulu 25 kg/m 2 ja fraktsiooni 8–12 mm kulu 15 kg/m2;
3) põhifraktsioon 64–120 mm – kiilekillustiku fraktsiooni 16–32 mm kulu 30 kg/m2 ja fraktsiooni 8–12 mm kulu 20 kg/m2.

MATERJALI VAJADUS

Arvutan killustik 16-32 vajadust tonnides.
V=(asuurem+a väiksem)/2 x h x b,
kus V- killustiku maht m3;
asuurem – killustiku kihi alumine laius m;
aväiksem – killustiku kihi pealmine laius m;
h - killustiku kihi paksus
b – tee pikkus m.
V=(11,8+11)/2 x 0,2 x 3500 = 9120m3
Killustiku vajaduse tonnides saame mahu korrutamisel 1,7ga (mahu koefitsendiga).
Killustikku on vaja järelikult kokku 9120 x 1,7=15504 tonni.

TEHNIKA JA INIMTÖÖJÕU VAJADUS

Põhitee killustikaluse ehitamiseks on vaja:

buldooser CAT-D4 ( tootlikus on 190m³/h),

greider Vammas RG-17 (tootlikus on 900m²/h),

vibrorull Hamm (kaal on 11 tonni),

nelja poolhaage (kasti maht 26m3).
Masinate valikul on arvestatud hinda ja masina tootlikust . Autode arvu valikul on arvestatud sellega, et masinad ei seisaks ega oleks ülekoormatud. Veel on vaja kahte meistrit, kes märgiks killustiku kõrgusi ja abistaks masinaid. Killustiku kõrguste mahamärkimiseks on vaja reepereid, lasernivelliiri, värvi ja puust toikaid.

TÖÖ MAKSUMUSE KALKULATSIOON JA AJALINE VAJADUS

Vedu teostatakse reaalses elus tonnkilomeeter veona.
Korrutame kogumahu (7980m3) 1,7ga (mahu koefitsendiga), saame killustiku vajaduse tonnides. Tulemusele korrutame veokauguse (12km) ja veo koefitsendi (0,75), saame materjali veo hinna karjäärist. Saadud tulemusele liidame kogumaterjali hinna(68kr/tonn). Saame materjali ja veo hinna.
9120 x 1,7 x 12 x 0,75 + 9120 x 1,7 x 68 = 1193808kr (76298,24 €)
Nüüd arvutame masinate ja tööjõu maksumuse, selleks jagame materjali mahu (7980m3) buldooseri päevatootlikusega (400m3). Saame teada mitu päeva läheb buldooseril aega töö tegemiseks. Korrutame buldooseri vajaduse päevades 10ga (eeldame et buldooser teeb päevas 10h päevas tööd), saame teada, mitu tundi teeb buldooser tööd. Siis liidame omavahe tööjõu hinna (100kr/h), rulli hinna (550kr/h), buldooseri hinna (650kr/h) ja greideri hinna (650kr/h). Saadud tulemuse korrutame buldooseri tundide tööga, saame masinate ja tööjõu maksumuse.
((9120/400) x 10) (100+550+650+650)=444600kr. (28415,12 €)
Nüüd liidame materjali ja veohinna, masina ja tööjõu maksumusega, saame kihi maksumuse.
1193808+444600=1638408kr. (104713,36 €)
9120m3 killustikaluse ehitus läheb maksma 1638408kr. (104713,36 €)
Ajalise vajaduse jaoks on vaja materjali maht jagada buldooseri päevatootlikusega
9120/400= 23 päeva
Töö tegemiseks läheb aega 23 päeva.

TÖÖDE KVALITEEDI KONTROLL

Tööde kvaliteeti kontrollitakse kandevõime abil (antud objektil kasutati inspektorit). Killustikaluse kandevõimet kontrollitakse vasakul, paremal poolt teed ja tee teljelt iga 25m tagant. Koostatakse kandevõime aruanne.
Aluste geomeetrilised parameetrid mõõdetakse iga 25 m tagant ja lubatud hälbed peavad vastama projekti nõuetele. Kui projektis nõuded puuduvad, siis peab lähtuma järgmistest lubatud hälvetest:
1) aluse kõrguse erinevus projektkõrgusest ±30 mm;
2) kihi laius tee telje ja serva vahel +10 cm –5 cm;
3) pilu piki- ja põiksuunas 3-meetrise lati all ≤ 20 mm;
4) põikkalle:
–kahepoolse kaldega teedel ±0,5%,
–ühepoolse kaldega teedel ±0,3%;
Tihendatud kihi ristlõike kolme punkti keskmine paksus, mõõdetuna tee teljel ja aluse servast 1 m kaugusel, võib olla projekteeritud paksusest väiksem kuni 10 mm ning kogu teelõigu keskmine paksus võib olla projekteeritud paksusest väiksem kuni 5 mm.
Aluse tihendamist kontrollitakse elastsusmooduli mõõtmise teel tihendatud aluse pinnal INSPECTOR või LOADMAN seadmega vähemalt iga 100 m tagant ristlõike kolmes punktis. Elastsusmoodul tihendatud aluse pinnal peab vastama projekti nõuetele. Kui projektis elastsusmooduli nõue puudub, siis peab see olema ≥170 Ma.

TÖÖDE VASTUVÕTMINE

Kõik tööetapid, mis kaetakse järgnevate konstruktsioonikihtidega, vaadatakse enne järgmise kihi ehitamist üle omanikujärelevalve tegija poolt ning vormistatakse vajalikud dokumendid . Killustikaluse üleandmiseks tuleb vormistada kaetud tööde aktid . Kaetud tööde akt koostatakse konstruktsiooni või rajatise selle osa kohta, mis kaetakse ehitamise järgmistel etappidel muu konstruktsiooniosa või materjaliga ning millega seoses kaob hilisem võimalus selle vahetuks ülevaatamiseks.
Kaetud tööde akt koostatakse pärast rajatise vastava osa mõõtmist, mõõtmisprotokollide koostamist ja vajalike laboratoorsete katseprotokollide saamist. Kaetud tööde aktis fikseeritakse erinevused või kõrvalekalded projektist või teetööde kirjeldusest ja antakse hinnang ülevaadatud tööetapi kvaliteedile. Tööde vastavuse korral kvaliteedinõuetele annab omanikujärelevalve tegija loa järgmise etapi töödega alustamiseks.

Lisa 1. Killustikaluse mõõtmise protokoll

Killustikaluse laiuse, põikkallete, nõlvuse ja loodimise protokoll
Töö tegija
Tee nr ja nimetus
PK 9+00-15+50
PK-
Muldkeha laius teljest m
Põikkalle %
Tihendatud muldkeha kõrgused
Projekt-ne
Projekt-ne - tegelik

Projekt
Tegelik
Projekt
Tegelik



Vasak
Parem
Vasak
Parem
Vasak
Parem
Vasak
Parem
Vasak
Telg
Parem
Telg
hälve
1
2
3
4
5
6
7
8
9
10
11
12
13
14
9+00
4,5
4,5
5,05
5
-2,5
-2,5
-2,9
-2,7
47,26
47,39
47,27
47,40
0,01
25
4,5
4,5
5,1
5
-2,5
-2,5
-2,7
-2,9
47,18
47,3
47,17
47,32
0,02
50
4,5
4,5
5,15
5
-2,5
-2,5
-2,9
-3,1
47,09
47,22
47,08
47,25
0,03
75
4,5
4,5
4,7
5
-2,5
-2,5
-1,8
-2,7
47,05
47,13
47,01
47,17
0,04
10+00
4,5
4,5
4,8
5
-2,5
-2,5
-2,0
-2,2
47
47,09
46,99
47,10
0,01
25
4,5
4,5
5
5
-2,5
-2,5
-2,4
-2,2
46,9
47,01
46,91
47,02
0,01
50
4,5
4,5
5
5
-2,5
-2,5
-2,4
-2,7
46,82
46,93
46,81
46,94
0,01
75
4,5
4,5
4,95
5
-2,5
-2,5
-2,9
-2,2
46,73
46,86
46,76
46,87
0,01
11+00
4,5
4,5
5
5
-2,5
-2,5
-2,9
-2,7
46,63
46,76
46,64
46,79
0,03
25
4,5
4,5
4,8
5
-2,5
-2,5
-3,1
-2,9
46,57
46,71
46,58
46,74
0,03
50
4,5
4,5
4,6
5
-2,5
-2,5
-2,9
-2,2
46,63
46,76
46,66
46,76
0,00
75
4,5
4,5
4,6
5
-2,5
-2,5
-2,9
-2,9
46,71
46,84
46,71
46,86
0,02
12+00
4,5
4,5
4,7
5
-2,5
-2,5
-2,4
-3,1
46,9
47,01
46,87
47,04
0,03
25
4,5
4,5
4,8
5
-2,5
-2,5
-2,4
-2,7
47,12
47,23
47,11
47,25
0,02
50
4,5
4,5
4,8
5
-2,5
-2,5
-2,7
-2,9
47,29
47,41
47,28
47,44
0,03
75
4,5
4,5
4,9
5
-2,5
-2,5
-2,9
-2,9
47,39
47,52
47,39
47,55
0,03
13+00
4,5
4,5
4,9
4
-2,5
-2,5
-2,7
-2,7
47,42
47,54
47,42
47,58
0,04
25
4,5
4,5
4,6
5
-2,5
-2,5
-2,9
-2,9
47,38
47,51
47,38
47,53
0,02
50
4,5
4,5
4,95
5
-2,5
-2,5
-3,1
-2,7
47,25
47,39
47,27
47,41
0,02
75
4,5
4,5
4,9
5
-2,5
-2,5
-2,9
-2,2
47,05
47,18
47,08
47,21
0,03
14+00
4,5
ristmik
4,6
ristmik
-2,5
-2,5
-2,4
-2,3
46,87
46,98
46,9
46,98
0,00
25
4,7
5
5,1
5
-2,5
-2,5
-2,1
-2,2
46,69
46,79
46,68
46,76
-0,03
50
4,5
5
5
5
-2,5
-2,5
-2,0
-2,0
46,46
46,55
46,45
46,53
-0,02
75
4,5
5
4,9
5
-2,5
-2,5
-2,9
-2,2
46,2
46,33
46,22
46,31
-0,02
15+00
4,5
5
4,8
5
-2,5
-2,5
-2,4
-2,2
46,01
46,12
46,01
46,09
-0,03
25
4,5
5,1
4,8
6
-2,5
-2,5
-2,2
-2,0
45,77
45,87
45,77
45,89
0,02
Võttis vastu:Omanikujärelevalve
Andis üle: Töö tegija
( nimi, allkiri , kuupäev) (nimi, allkiri, kuupäev)


( nimi, allkiri, kuupäev)




( nimi, allkiri, kuupäev )

Lisa 2. Kaetud tööde akti näidis

1. Peatöövõtja
KAETUD TÖÖDE AKT nr
Leht 1


Kuupäev:
 2. Tee nr, nimetus ja objekti asukoht
2. Komisjon kooseisus :
Töö tegija esindaja:
Alltöövõtja esindaja (vajadusel):
Omanikujärelevalve esindaja:
Projekteerija esindaja (vajadusel):
Juurde kutsutud:
3. Komisjon koostas akti alljärgnevas:
1) Ülevaatuseks ja vastuvõtmiseks on esitatud järgmised tööd:
2) Tööde tegemisel on kasutatud (materjalide, toodete nimetused, kvaliteedikategooriad):
3) Tööde alustamine:     4) Tööde lõpetamine:
5) Märkused
6) Tehtud tööd vastavad tee-ehitusprojektile, KTP-le, standarditele, ehitusnormidele ja -eeskirjadele ning nende tööde vastuvõtu nõuetele.
7) Ülalöeldu põhjal on edasiste tööde tegemine lubatud (tööde nimetused):
ALLKIRJAD
Peatöövõtja
...........................
..........................
Omanikujärelevalve
............................
Projekteerija (vajadusel)
...............................
...............................
AKTI LISAD:

Lisa 3. Elastsusmoodulite mõõtmise protokolli näidis



Elastsusmoodulite mõõtmise protokoll

Töö tegija
Tee nr ja nimetus
Aruande koostamise kuupäev




Killustikalus
(mõõdetud konstruktsiooni nimetus, seadme tüüp ja nr., testimistunnistuse nr.)
ASUKOHT
SEERIA KATSETE LUGEMID Mpa



Katse-

Rist









E/3
Märkused
seeria
PIKETT
prof .
1
2
3
4
5
6
7
8
E/3
/E[2]

NR.














1+00
v
47
90
101
111
126
122
122
147
130




k
54
83
106
120
127
112
129
149
130




p
68
84
102
112
126
112
128
141
127



2+00
v
69
99
100
118
121
123
129
141
131




k
47
80
109
112
126
129
128
144
134




p
62
95
109
120
124
121
136
149
135



3+00
v
60
82
101
114
121
120
139
150
136




k
58
91
109
111
126
119
137
147
134




p
42
91
110
114
124
117
134
144
132



4+00
v
58
89
109
116
120
114
127
148
130




k
53
99
109
118
123
117
133
143
131




p
46
75
109
111
121
117
136
140
131



5+00
v
37
85
110
120
123
117
133
150
133




k
68
82
103
119
129
125
125
150
133




p
40
92
100
115
130
127
126
147
133



6+00
v
55
100
103
119
120
113
125
144
127




k
50
77
103
113
123
110
138
146
131




p
44
93
103
117
122
117
133
149
133



7+00
v
65
70
108
118
121
128
130
150
136




k
67
85
104
112
126
115
137
146
133




p
51
89
105
114
121
111
132
144
129



8+00
v
39
91
106
112
127
120
125
144
130




k
69
83
104
119
124
119
129
150
133




p
46
88
108
111
128
122
121
143
129
















 Võttis vastu: Omanikujärelevalve
Andis üle: Töö tegija




( nimi, allkiri, kuupäev )




( nimi, allkiri, kuupäev )

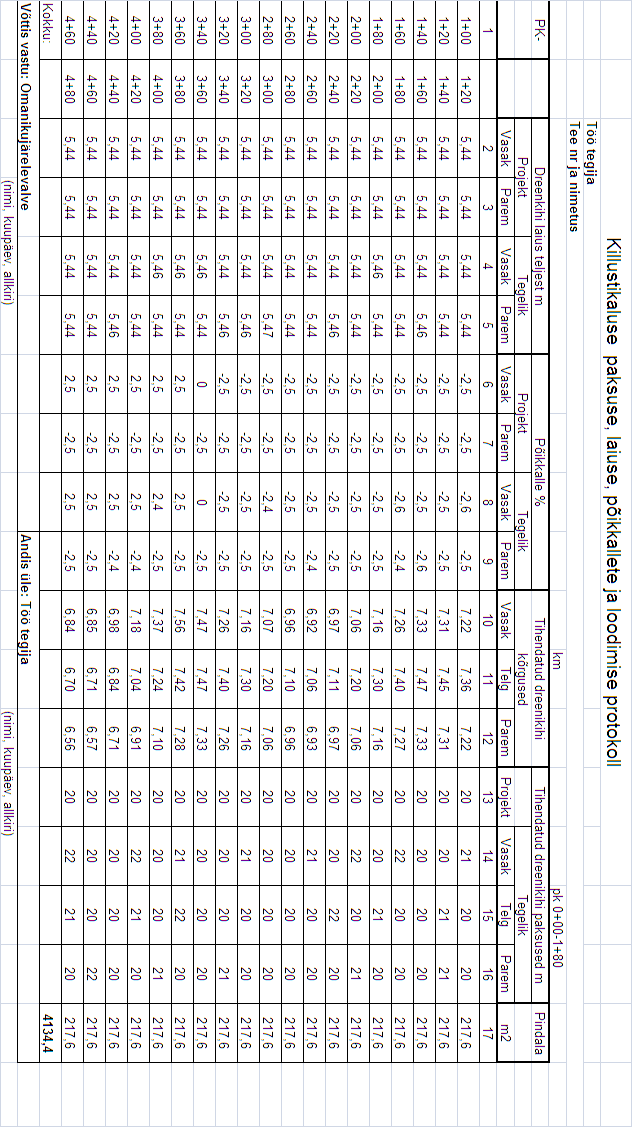

Lisa 4. Killustikaluse paksuse, laiuse, põikkallete ja loodimise protokolli näidis

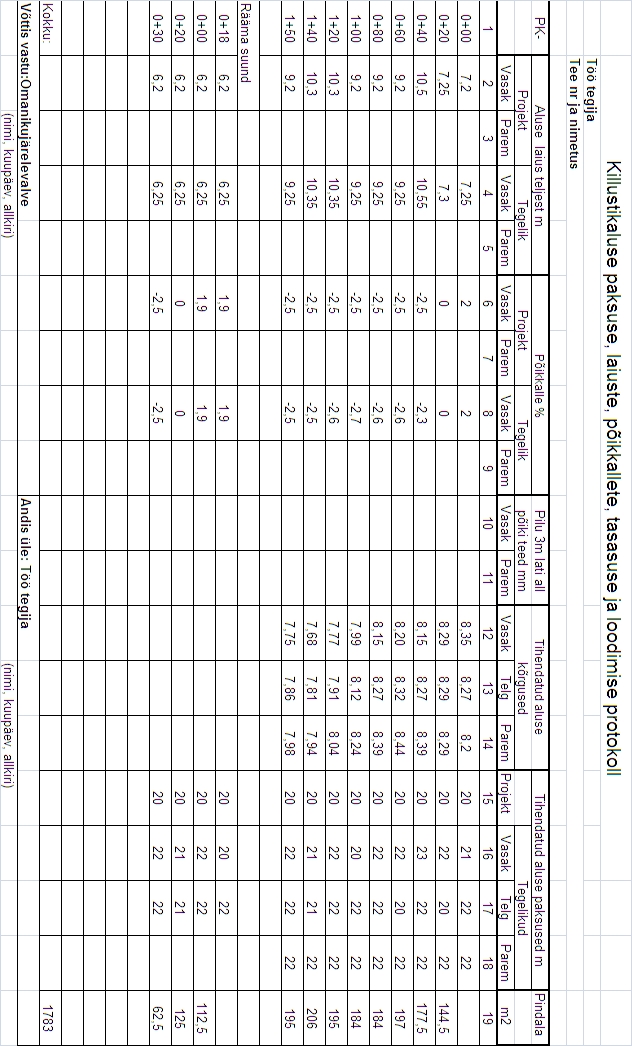

Lisa 5. Killustikaluse paksuse, laiuste, põikkallete, tasasuse ja loodimise protokolli näidis
