Võlli tugevusarvutus painde ja väände koosmõjule (0)

Kodutöö nr 4 õppeaines TUGEVUSÕPETUS ( MES0240 )
Variant
Töö nimetus
A
B
Võlli tugevusarvutus painde ja väände koosmõjule
Üliõpilane
Üliõpilaskood
Esitamise kuupäev
Õppejõud

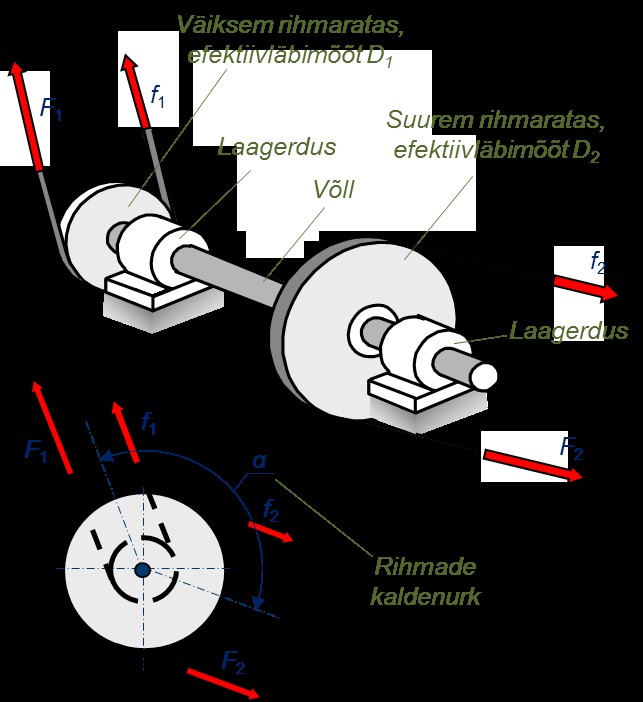

Ühtlasele võllile on paigaldatud kaks rihmaratast. Võlliga ülekantav võimsus on P = 5,5 kW. Väiksema rihmaratta efektiivläbimõõt on D1 = 140 mm.
Arvutada ühtlase võlli läbimõõt, kui see valmistatakse terasest E335 ( voolepiir tõmbel y = 325 MPa) ja varuteguri nõutav väärtus on [S] = 5.
Pingekontsentraatorite ja väsimuse mõju on arvesse võetud nõutava varuteguri väärtuse valikul .
Iga rihma vedava ja veetava haru tõmbejõudude F ja f seos on F  2,5f.

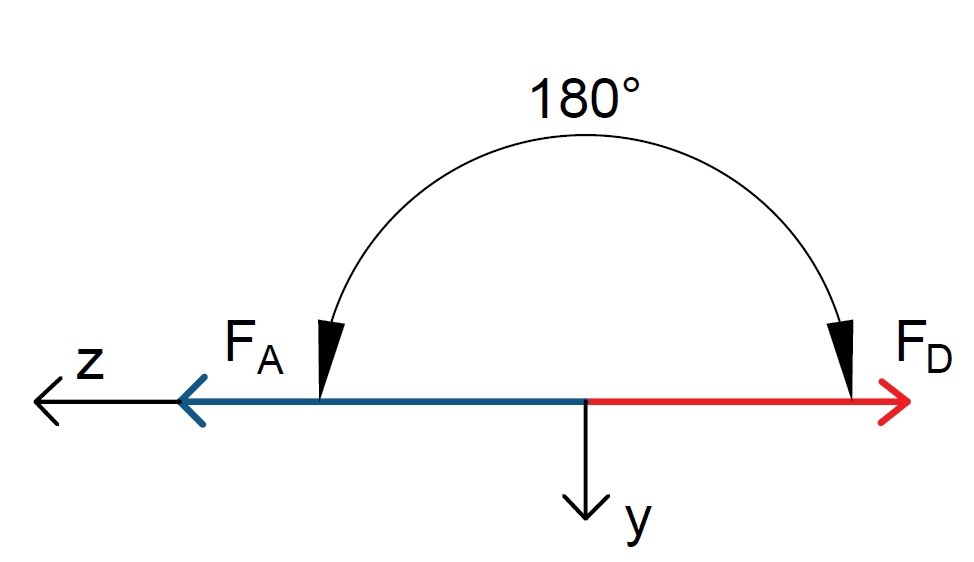

Võlli skeem valida vastavalt üliõpilaskoodi viimasele numbrile A. Rihmarataste efektiivläbimõõtude seos, rihmade kaldenurk α ja pöörlemissagedus n (pööret minutis ) valida vastavalt üliõpilaskoodi eelviimasele numbrile B.
Vajalikud etapid:

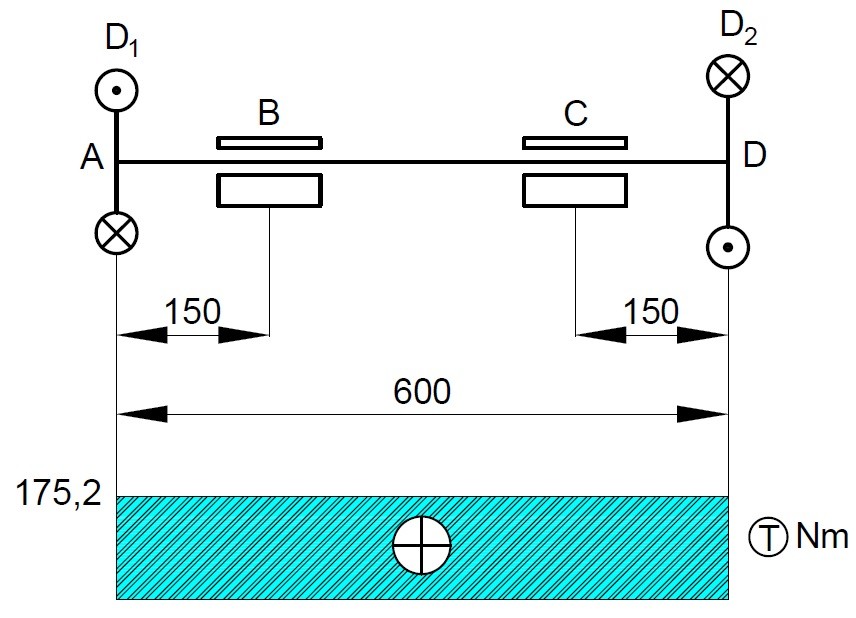

Koostada võlli väändemomendi T epüür;

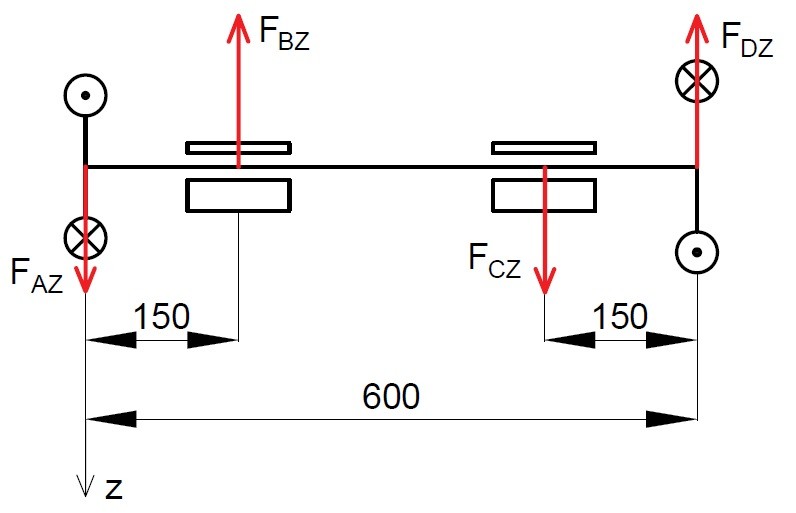

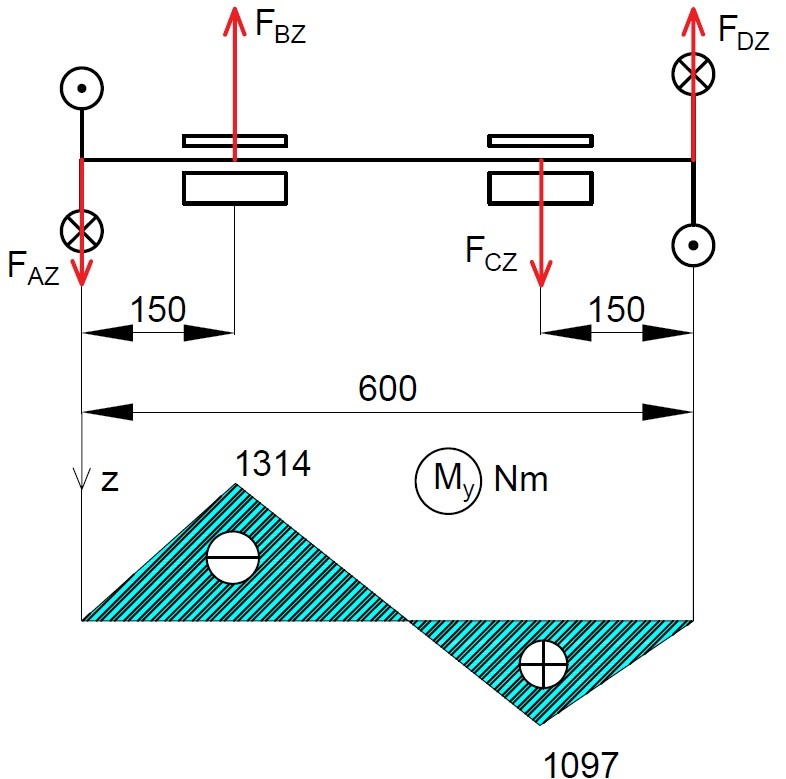

Valida võlli kesk-peatasandid ning koostada arvutusskeemid ja paindemomendi M epüürid;

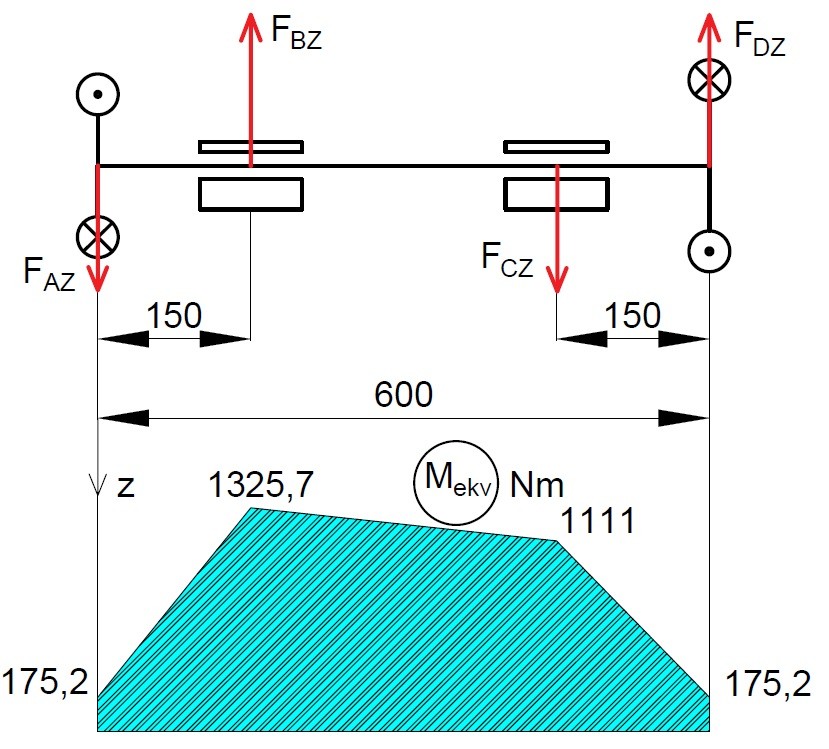

Koostada ekvivalent - paindemomendi Mekv epüür ja tuvastada võlli ohtlik ristlõige;

Koostada tugevustingimus ning arvutada täisvõlli ohutu läbimõõt, valides tulemuse eelisarvude reast R10’’;

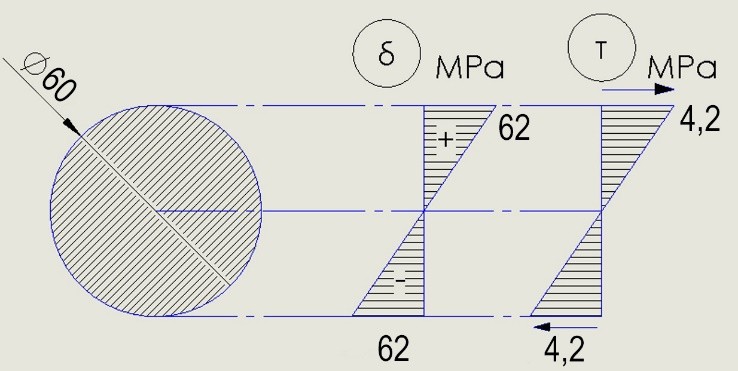

Arvutada valitud läbimõõdu jaoks suurima paindepinge max ja suurima väändepinge max väärtus, joonestada ohtliku ristlõike paindepinge ja väändepinge epüürid ning kontrollida võlli tugevust;

Formuleerida ülesande vastus.
Koormuste mõjumise skeem vastavalt üliõpilaskoodi viimasele numbrile A
1
2
3
4
5
6
7
8
9
0
Efektiivläbimõõtude seos, rihmade kaldenurk ja pöörlemissagedus vastavalt üliõpilaskoodi eelviimasele numbrile B
1
2
3
4
5
D2 = 1,2D1, α = 20°
n = 3000 min-1
D2 = 1,4D1, α = 40°
n = 2000 min-1
D2 = 1,6D1, α = 60°
n = 1000 min-1
D2 = 1,8D1, α = 80°
n = 500 min-1
D2 = 2,0D1, α = 100°
n = 200 min-1
6
7
8
9
0
D2 = 2,0D1, α = 120°
n = 2400 min-1
D2 = 1,8D1, α = 140°
n = 1500 min-1
D2 = 1,6D1, α = 160°
n = 1200 min-1
D2 = 1,4D1, α = 90°
n = 600 min-1
D2 = 1,2D1, α = 180°
n = 300 min-1

Sisukord

1. Võlli väändemomendi epüür 3
2. Võlli kesk-peatasand 4
3. Võlli ekvivalent-paindemomendid 7
4. Tugevustingimus 8
5.
