Reduktori projekt
Juhendaja :
Sisukord:
Elektrimootori valik 4
Ülekande põhiparameeterarvutus 4
Arvutan pöördemomendi erinevatel võllidel: 5
Hammasrataste materjali valik ja lubatud pingete arvutus. 5
Leian tegurid 5
Arvutan lubatud kontaktpinged 6
Hammaste ülekandearvutus 6
Hammasrataste läbimõõdud 7
Jõud hambumises 8
Tegelikud pinged hammastel: 9
Võllide diameetrid 11
Laagrite valik 12
Õlikogus 12
Kasutatud materjalid: 12
Ülesande püstitus
Projekteerida reduktor konveierile. Konveieri lindi liikumiskiirus Vk = 2,0
ja vedava haru tõmbejõud F1 = 1,6 . Reduktor on mõeldud pidevaks tööks, kahe vahetuse , viieks aastaks. Konveieri trumli läbimõõt Dk = 320 mm.

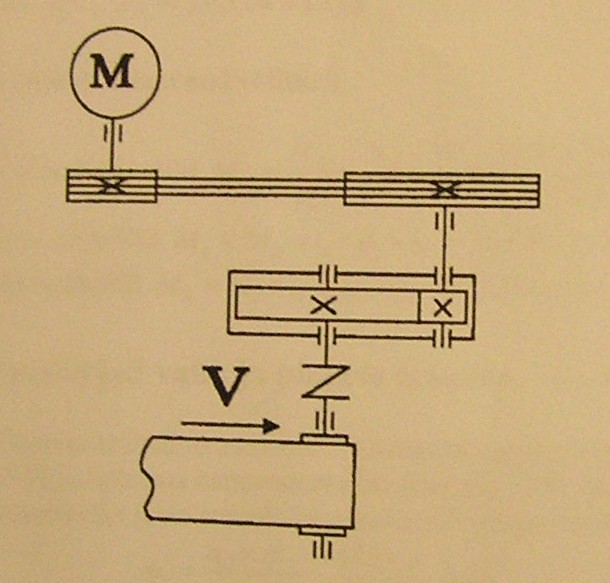

Sele 1. Reduktori skeem

Elektrimootori valik


Elektrimootori valikuks on meil vaja teada:
ülekande kasutegurid
, kus
hammas ülekande kasutegur.
rihmülekande kasutegur. [1.lk.5]
siduri kasutegur.
veerelaagri paaride kasutegur.
Vajaliku elektrimootori võimsuse leian valemiga:
Elektrimootori valikuks on vaja teada pöörlemiskiirust. Selleks valin rihmülekande arvuks ir = 4
Konveieri trumli nurkkiirus :
, millest pöörlemiskiirus:
Eeldades, et reduktor õnnestub teha ühe astmeline ja valides elektrimootori pöörlemiskiiruseks ligikaudu n­el = 1400
, siis hammasülekandearvuks:
Valin elektrimootori 100L4 , mille võimsus on 4kW ja tegelik pöörlemiskiirus n­e = 1430
Valitud elektrimootori nurkkiiruse:

Ülekande põhiparameeterarvutus


Üldine ülekandearv:
Hambumise täpsustatud ülekandearv valitud elektrimootori rihmülekande ir­ = 4 puhul

Arvutan pöördemomendi erinevatel võllidel:


1. Elektrimootori võllil
2. Reduktori sisendvõllil
3. Reduktori väljundvõllil

Hammasrataste materjali valik ja lubatud pingete arvutus.


Valin mõlema hammasratta materjaliks terase 37CrS4, milles on ligikaudu 0,37% süsinikku, ligikaudu 1% Cr ja väävlit kuni 0,04% , ülejaanud on raud.
Mõlema hammasratta termiliseks töötlemiseks on parendamine , kusjuures vedava ehk väikese ratta kõvadus peab olema HB = 270 – 300 ja veetava ehk suure ratta kõvadus HB = 236 – 260
Lubatud pingete arvutamiseks leian hammasratastel pingevaheldustsüklitele arvu:
Reduktori tööaeg Lh = 8 tundi*2 vahetust*5 tööpäeva nädalas*52 nädalat aastas*5 aastat = 20800 (tundi)
Suurel hammasrattal
Väikesel hammasrattal
Hammasrataste keskmine kõvadus:
1. Vedaval rattal
2. Veetaval rattal
Neile vastavad kontaktide arvupiirid:

Leian tegurid


1. Kontaktpinged
Suurel hammasrattal
Valin K­HL2 = 1
Väikesel hammasrattal
Valin KHL1­ = 1
2.Pindpingetel
Suurel hammasrattal
Valin K­FL2­ = 1
Väikesel hammasrattal
Valin K­FL1­ = 1

Arvutan lubatud kontaktpinged


a) Suurrattal
, kus
b) Väikerattal
, kus
Arvutan lubatud paindepinged [1 lk.11]
Suurel hammasrattal
, kus
Väikesel hammasrattal
, kus

Hammaste ülekandearvutus


Hammasrataste telgede vahe arvutan valemiga:
, kus [1.lk.13]
K­a = 4300
­- Rattalaiuse tegur
Valin standartse telgede vahe 112mm
Arvutan suure hammasratta esialgse jaotusringjoone läbimõõdu:
Arvutan suure hammasratta laiuse:
Valin standartse laius 52mm.
Arvutan väikese hammasratta laiuse:
Hambumismoodul:
, kus
K­m­ = 5,8 Kaldhammaste puhul [1.lk.14]
Valin standartse hambumismooduli 1,5
Hammaste kaldenurk :
Summarne hammaste arv:
Valin summarseks hammaste arvuks 148
Leian tegeliku hammaste kaldenurga:
Väikese hammasratta hammaste arv:
Valin Z1 = 39 hammast
Suure hammasratta hammaste arv:
Tegelik ülekandearv:
Konveierlindi tegelik kiirus:
Konveierlindi kõrvalekalle:
,mis on väiksem kui lubatud 5%

Hammasrataste läbimõõdud


Jaotusringjoone läbimõõt:
  • Vedaval
  • Veetaval
    Pearingjoone läbimõõt:
  • Vedaval
  • Veetava
    Jalgringjoone läbimõõt:
  • Vedaval
  • Veetava

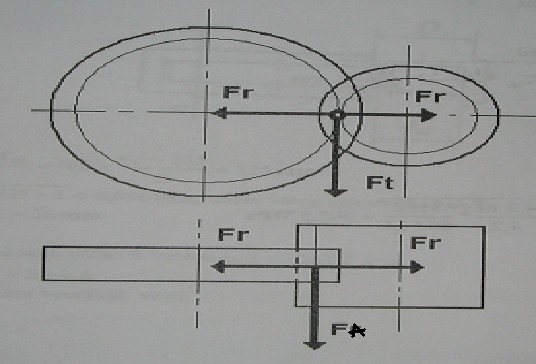

    Jõud hambumises


    Ringjõud ehk tangensiaaljõud:
    Radiaaljõud:
    , kus
    Aksiaaljõud:

    Tegelikud pinged hammastel:


  • Suurratta paindepinged:
    , kus
    - 8 täpsuaste [1.lk.17]
    [1.lk.17.Tabel 2.5]
    [1.lk.17]
    hammastearv üle 80 [1.lk.18]
  • Väikeratta paindepinged:
    [1.lk.17]
    , kus
    hammas arv 39 [1.lk.18.Tabel 2.6]
    Kontaktpinged mõlemal rattal:
    , kus
    kaldhammaste puhul
    [1.lk.18]

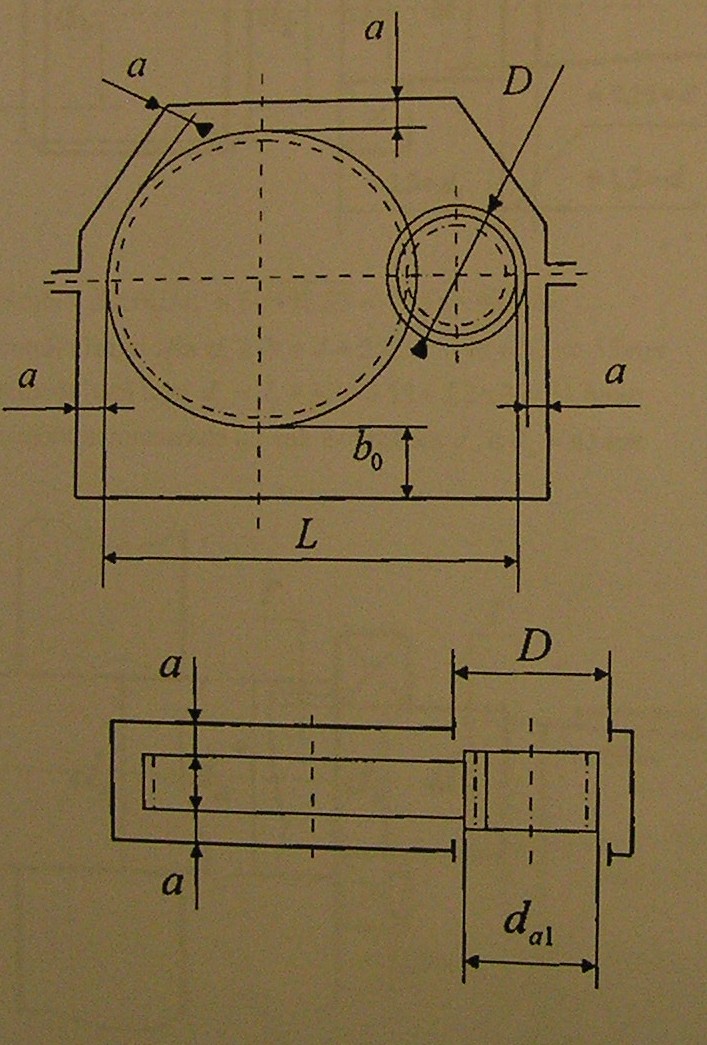

    Eskiisprojekteerimine [1.lk.36]
    Reduktori korpuse sisepinna ja hammasrataste välispinna vahelise kauguse määran valemiga:
    võtan täisarvuks a = 7 mm.
    Reduktori karteri sisepinna ja hammasratta vahelise kauguse määran valemiga:
    Korpuse seina paksus:
    Võtan täisarvuks 5mm.
    Õli nivoo määran valemiga:

    Võllide diameetrid


    Sisendvõlli ehk kiirekäigu võlli otsa läbimõõdu arvutan tugevusõpetuse valemiga, mis määrab minimaalse võlli läbimõõdu:
    [2.lk.102]
    [3.lk.9]
    Maksimaalse võlli läbimõõdu määran valemiga:
    Valin kiirekäigu võlli otsa läbimõõduks 35mm
    Kiirvõlli laagrite läbimõõdud:
    [1.lk.39]
    Laagri läbimõõt:
    [1.lk.39.Tabel 3.1]
    Väljundvõlli ehk aeglasekäigu võlli otsa läbimõõdu arvutan tugevusõpetuse valemiga, mis määrab minimaalse võlli läbimõõdu:
    [2.lk.102]
    [3.lk.9]
    Maksimaalse võlli läbimõõdu määran valemiga:
    Valin aeglasekäigu võlli otsa läbimõõduks 35mm

    Laagrite valik


    Kuna tegu on kaldhammas hammasratastega, siis kasutan radiaaltugilaagrit. Esialgu valin kiirkäiguvõllile. Aeglaskäiguvõllile valin eriti kerge laagri (mõõdud on samad).
    Kuna d = 40mm, siis sobib laager nr 108, mille d = 40mm, D = 68mm, B = 15mm, d2 =49.3mm,
    D2 = 59.8mm, r = 1.5mm, dk = 7.94mm ja dünaamiline kandevõimetegur Cr = 12.93kN
    Laagri dünaamiline koormus:
    Fel = (X *Kk*Fr1*Y*Fa)*Kd*KT = (0.56*1*589.95+1.2*433.9)*1*1.3 = 1106.36 ‚ Kus
    Fr1 = 0.5*Fr = 0.56*1179.9 = 589.95 N
    Fa = 433.9
    Kk = 1
    KT = 1 - temperatuuri tegur
    Kd = 1.3 - dünaamika tegur
    Y = 1.2
    X = 0.56 - üherealistel radiaallaagritel
    Laagrivajalik dünaamiline kandevõime
    Laager nr 108 soobib.
    Lh = 20800 t
    Laager nr 108 soobib.
    Lh = 20800 t

    Õlikogus


    Reduktori karteri põhjapindala:
    , kus
    a – korpuse siselaius
    b – korpuse sisepikkus
    Õlikogus
    h – õli nivoo [lk 10.]

    Kasutatud materjalid:


    2. D.Šapiro; A.Podorvanova; A.Moronov. Tugevusõpetus
    3. H.Lepikson. Masina ehitaja
    1. P.Dunejev ; O.Lelikov . Masinaelemete projekterimine
    http://mez.by/eng/katalog.shtml
