TALLINNA TEHNIKAÜLIKOOL
TARTU KOLLEDŽ







Kaarel Grünberg
Ämari  alevikus  asuva maa-ala detailplaneeringu eskiisprojekt
elamukruntide moodustamiseks
Õppeaines  Plaanimine  ja teed
Ehitiste restaureerimise eriala III- kursus









Üliõpilane: „       „



                2012. a  .......................Kaarel Grünberg
Juhendaja :  „       „



                2012. a  ..................................Ülo Amor






Tartu 2012
PROJEKTI KOOSSEIS

I
LÄHTEÜLESANNE
II
SELETUSKIRI
III
JOONISED



Nimetus

Mõõtkava
1.
Asukoha skeem
1:5000
2.
Detailplaneering
1:1000
3.
Tänava ristlõige 1
1:150
4.
Tänava ristlõige 2
1:150
5.
Tänava ristlõige 3
1:100



2

TTÜ








Üliõpilane : Kaarel Grünberg









Õpperühm : ER III

Detailplaneeringu eskiisprojekti lähteülesanne

Koostada Harju maakonnas, Vasalemma  vallas  Ämari alevikus maa-ala detailplaneeringu
eskiisprojekt eramukruntide moodustamiseks koos juurdepääsude lahendusega.

1.  Lähteandmed
Maa-ala plaan M 1:500

2.  Olemasoleva olukorra kirjeldus

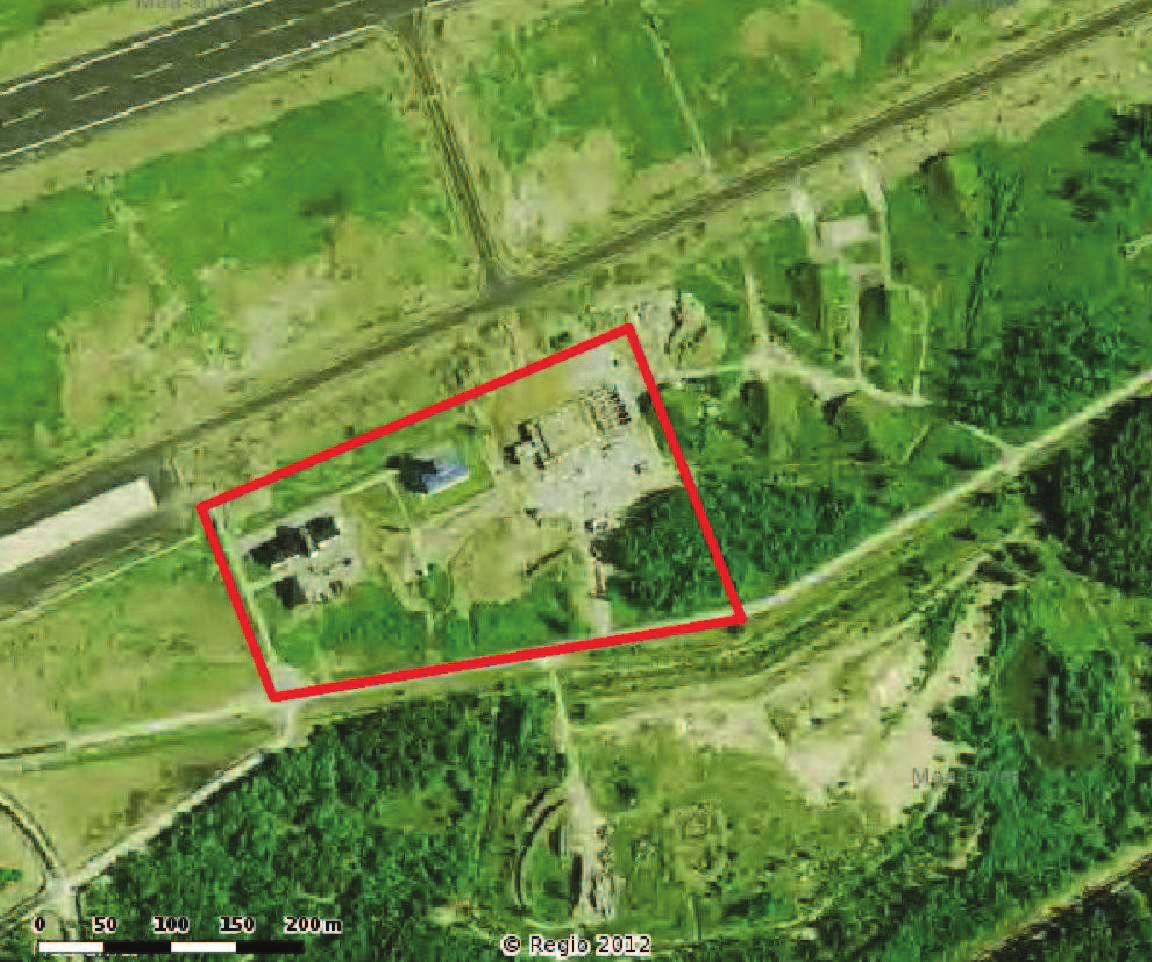

Planeeringuala  suurusega 7,6ha paikneb Ämari alevikus muutuva reljeefiga ja osaliselt
hoonestatud maa-alal. Maa-alal paikneb tehnovõrke. Planeeritav  ala külgneb valla
kahe teega, kohaliku juurdesõiduteega  Ämari ja kvartalisisese teega Ämari põik.
Planeeringuala keskel asub säilitatav puurkaev. Olemasolev haljastus  asub
planeeringuala kaguosas,  kasemets  ja üksikud leht ja oksapuud. Säilitamisele kuulub 2
eraldi kasvavat mändi.

3.  Nõuded detailplaneeringu  eskiisprojektile:
Esitada asukoha skeem.
Asendiplaanil esitada ettepanekud maa-ala  kruntide   elamumaa  kruntide
moodustamiseks, s.h. määrata kahele olevale korrusmajale krundipiirid.

Planeerida  juurdepääsud sõidukitele ja kergliiklejatele moodustatavatele kruntidele.
Määrata ehitusõigus moodustatavatele kruntidele ja ehituskeelu tsoonid . Hoonestatav
ala ei tohi sattuda oleva puurkaevu sanitaarkaitsetsooni.
Eramute kruntide pindala  1400 kuni 1700m2, erandkorras üksik muu pindalaga krunt,
viimase  lahendust  sel juhul põhjendada seletuskirjas.
Asendiplaanil kujundada ja anda seletus tingmärkides:

·  hoonestusala
·  tee- ja tänavamaa
·  haljasmaa
·  ehituskeeluala
Arvestada olemasolevate hoonete kujaga ja insolatsiooninõuetega.
Detailplaneeringu eskiisi põhijoonisel  M 1:1000 näidata tänava maa-ala piirid,
krundipiirid, kruntide nr, teede, s.h  jalg-ja jalgrattateed koos ülekäiguga.
Ämari teel planeerida ühistranspordi peatus ühele lühikesele bussile  ja ülekäik ning
ühendus  jalgtee  näol  planeeringuala jalgteedega
Parkimine korraldada kruntidel, vastavalt uue elamu parkimise normatiivile.
Joonistel A4 formaadil näidata 2 oleva tee ja planeeritud kvartalisisese teede
ristprofiilid tee-elementide mõõtmetega ja katte  materjaliga  (asfalt,  betoon - või
loodusliku (graniit-) kiviga. Lisada valgustusmasti asukoht ristlõikes.
3

Asendiplaanil näidata teekattemärgistus sõidutee ja parkla katetele.
Esitada lühike seletuskiri kuni 3 lk.
Eskiisprojekti esitamise tähtaeg 21.12.2012
Käesolev LÜ lisada planeeringu köitesse.
Töö võib esitada digitaalselt pdf  failina  ja või paberkandjal köidetuna kiirköitjasse.

Koostas: Ülo Amor
Tel. 5067268
[email protected]


4


II    SELETUSKIRI
SISUKORD

1.  Üldosa ................................................................................................................................. 6
2.  Lähteolukord ....................................................................................................................... 6
3.  Planeerimislahendus ........................................................................................................... 6
3.1
Kruntide hoonestusnõuded .......................................................................................... 7
4.  Tänavavõrk ja liikluskorraldus............................................................................................ 8
5.  Tehnovõrgud ....................................................................................................................... 8
5.1
Veevarustus  ................................................................................................................. 8
5.2
Elektrivarustus ............................................................................................................. 8
5.3    Kanalisatsioon  ............................................................................................................. 8
5.4
Soojusvarustus  ............................................................................................................. 8
5.5
Sidevarustus ................................................................................................................. 9
6.   Keskkonnakaitse  ................................................................................................................. 9
7.   Tuleohutus  ........................................................................................................................... 9







5

1.
Üldosa


Antud detailplaneeringu  eskiis  on koostatud Tallinna Tehnikaülikooli Tartu Kolledži ehitiste
restaureerimise  eriala  kursuse  „Plaanimine  ja  teed“  kursusetöö  raames.  Planeeringu
koostamise aluseks on õppejõu poolt  edastatud lähteülesanne ja alusplaan.

Detailplaneeringu  eesmärgiks  on  elamumaa  kruntide  moodustamine  ja  määrata  nende
ehitusõigus ning ehituskeelu tsoonid.

2.
Lähteolukord


Planeeringuala  on  suurusega  7,5ha  muutuva  reljeefiga  osaliselt  hoonestatud  maa-ala,  millel
paikneb  tehnovõrke.  Planeeritav  ala  külgneb  valla  kahe  teega-  kohaliku  juurdesõiduteega
Ämari tee ja kvartalisisese teega Ämari põik. Planeeringuala keskel asub säilitatav puurkaev.
Olemasolev  haljastus  asub  planeeringuala  kaguosas-  kasemets  ja  üksikud  leht  ja   okaspuud .
Säilimisele kuulub kaks eraldi kasvavat mändi.


3.
Planeerimislahendus

Kinnistu   on  planeeritud  jagada  elamumaa  kruntideks.  Kinnistu  keskel  asub  puurkaev,  mille
sanitaarkaitsetsooni  ei  tohi  sattuda  hoonestatav  ala.  Planeeringu  kaguosas  asub  haljastus-
kasemets  ja  üksikud  leht  ja  okaspuud  ning  kaks  eraldi  kasvavat  mändi,  mis  kuuluvad
säilitamisele.
Määratakse ära antud maa-alal kahe olemasoleva kortermaja kruntide piirid ning selle  sisesed
parkimisalad.  Fikseeritakse  teed,  tänavad  ja  parkimisalad;  ehitusõigus  kruntidele  kui  ka
ehituskeelu  tsoonid;  ülekäigurajad  ning  juurdepääsud  sõidukitele  ja  kergliiklejatele
moodustatavad krundid. Ühistranspordi peatus ühele lühikesele bussile on planeeritud Ämari
teele.
Elamukrundid  number  6  ja  7  on  alla  1400ଶ, kuna asuvad haljastusala kõrval ning sealsete
mändide säilitamiseks, on need krundid paarkümmend ruutmeetrit väiksemad.
Kortermaja   krundile   number  18   rajatakse   universaalne  jalg-  ja  korvpalliväljak  mõõtmetega
20x33m, mida saavad kasutada kõik aleviku inimesed.
Olemasolev tee Ämari põik rajada 5m laiuseks.




6

3.1
Kruntide hoonestusnõuded

Pos
Krundi
Max
Max
Max
Max
Hoonete
Siht-
nr
suurus
ehitusalune
parkimis -
korruselisus
kõrgus
arv
otstarve
(ଶ)
pind (m3)
kohtade  arv
hoonel
krundil
(m)
1
1667
250
2
2
8
2
EP
2
1608
250
2
2
8
2
EP
3
1564
250
2
2
8
2
EP
4
1500
250
2
2
8
2
EP
5
1500
250
2
2
8
2
EP
6
1390
250
2
2
8
2
EP
7
1380
250
2
2
8
2
EP
8
1500
250
2
2
8
2
EP
9
1462
250
2
2
8
2
EP
10
1539
250
2
2
8
2
EP
11
1499
250
2
2
8
2
EP
12
1499
250
2
2
8
2
EP
13
1612
250
2
2
8
2
EP
14
1576
250
2
2
8
2
EP
15
1400
250
2
2
8
2
EP
16
1402
250
2
2
8
2
EP
17
3221
735
34
3
15
-
EK
18
6785
1600
34
2
15
-
EK70%
PS30%
19
4248
-
-
-
-
-
HP
20
7372
-
-
-
-
-
HP
21
4373
-
-
-
-
-
OV65%
HP35%
LT1
11385
-
-
-
-
-
LT
LT2
2562
-
-
-
-
-
LT
LT3
883
-
-
-
-
-
LT
LT4
3766
-
-
-
-
-
LT
LT5
3309
-
-
-
-
-
LT
7

LT6
885
-
-
-
-
-
LT


4.
Tänavavõrk ja liikluskorraldus

Juurdepääsud  kruntidele  toimuvad  tänavatelt.   Liiklus   kõikidel  tänavatel  on  kahesuunaline.
Ämari  tee  projektkiirus  antud  lõigul  on  kuni  50  km/h,  sõidutee  laius  7m,  ja  kvartalisisesel
Ämari põigul 30 km/h, sõidutee laius 5m. Mõlema nimetatud tänava ja nendega paralleelselt
minevate  1,5m  laiuste  kergliiklusteede  vahel  on  4,4m  haljastusriba.  Ämari  teed  külgnev
kergliiklustee  lahkneb  risti  kinnistu  kagu  osas,  hargnedes  põhja  suunas  haljastusalale,   luues
parema võimaluse aja veetmiseks pargis ja alternatiivi liigelda  jalgsi  elamukruntidele ka läbi
haljastusala. Tupiktänavate LT6 ja LT3 projektkiirus on 30km/h, laius 5m, tänavate lõppudes
ümberpöörde  kohad  10x10m.  LT6  tänavalt  rajatakse  uus  juurdepääs  puurkaevuni,  vana
killustikust tee puurkaevuni eemaldatakse,  andes  kortermaja krundile positsiooninumbriga 17
rohkem  ruumi.  Tänavate  LT2  ja  LT4  projektkiirus  on  samuti  30km/h  ning  laius  5m.  LT4
ühendab  tänavat  LT2  ning  Ämari  põiku.  Tänava  LT2  lõppu  ümberpöördekohta  ei
projekteerita, kuna tulevikus elamupiirkonna laienedes on otstarbekas tänavat pikendada.
Ülekäigurajad  paiknevad  kergliiklustee  ja  tänava  LT2  ristumiskohas;  edelas  bussipeatuse
juurde  viival  kergliiklusraja  ja  sellega  ristuva  Ämari  tee  juures.  Samuti  on  ülekäigurajad
Ämari põiguga paralleelsel kergliiklusteel, mis ristuvad tänavaga LT4, tupiktänavaga LT6 ja
kortermaja parkimisalale  viiva  teega.


5.
Tehnovõrgud

5.1
Veevarustus

Ämari aleviku veevarustus baseerub kahel puurkaevul, mis  pumpade  ja hüdrofoori vahendusel
varustavad aleviku elamuid. Planeeritavate pereelamute  tarbevee  jaoks tuleb  laiendada
olemasolevat  veevarustussüsteemi. Aleviku veevarustusobjektide planeerimisel tuleb
arvestada Eesti Õhuväele kuuluva Ämari lennuvälja koormusega.
5.2
Elektrivarustus

Elektriga  varustab Eesti Energia AS läbi Ämari alajaama.

5.3
Kanalisatsioon

Reovesi ühendatakse Vasalemma valla ühisveevärgi ja kanalisatsiooniga.

Ämari kanalisatsioonisüsteemi  osana  tuleb arvestada Kaitseministeeriumi haldusalas olevate
Eesti Õhuväele kuuluva Ämari lennuvälja ja Õhuseirekeskuse heitvee koguseid ja trasse.

5.4
Soojusvarustus

Ämari aleviku mitmekorruselisi elamuid köetakse aleviku optimaalse asukohaga
keskkatlamajast. Katlamaja  ja soojatrasse hooldab, renoveerib ja majandab AS Vasur VR.
8

Soojatrasside paiknemises ja ümberehituses järgitakse trassikadude minimiseerimise
põhimõtet. Gaasivarustus puudub.

5.5
Sidevarustus

Sidevarustus toimub sidekaablite kaudu.

6.
Keskkonnakaitse

Planeeritavad   elamud   rajatakse  looduskaunisse  keskkonda  ja  rajatavad  elamud  ei  kujuta
endast ohtu keskkonnale.  Reovee suunamiseks on korralikud puhastusseadmed, veevarustust
tagavad  puurkaevud  ja   veetorustik .  Kinnistule  tuleb  paigutada  igale  krundile  olmejäätmete
kogumiseks  konteinerid  ning  äraveo  tagamine  tuleb  vastavalt  Ämari  aleviku  eeskirjadele.
Üldkasutatavate  hoonete  maa-alal  tuleb  tagada  hoonete  ümber  olemasolevate  haljasalade
säilitamine ja heakorrastatud haljasalade rajamine.


7.
Tuleohutus

Detailplaneeringuga lubatud  madalaim tulepüsivusklass elamutel on TP3. Samas on lubatud
ehitada  kõrgema  tulepüsivusklassiga   hooneid .  Planeeritavad  elamud  on  kuni  2  korruselised,
TP3  tulepüsivusklassiga.  Ehitistevahelised  tuleohutuskujad  on   lahendatud   vastavalt  Eesti
Vabariigi Valitsuse 27.oktoobri 2004.a. määrusele nr. 315 – „Ehitisele ja selle osale esitatavad
tuleohutusnõuded“,  mille  järgi  peaks  hoonetevaheline  minimaalne  8  meetrine   kuja   laius
takistama  tule levikut teistele hoonetele.

9
