TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut Metallide tehnoloogia õppetool
Kodutöö MTT0010 Konstruktsioonimaterjalide tehnoloogias
Töö nimetus:
KEEVITAMINE
Töö nr. 3
Üliõpilane: Sergei Lakissov
Üliõpilaskood: 094171
Rühm: MATB 22
Juhendaja :
Eduard Kimmari
Töö tehtud: 11.06.2010
Esitatud:
14.06.2010
Arvestatud:
Töö eesmärk ja ülesanne: Kodutöös käsitletakse põkkliite keevitustehnoloogiat, kasutades kas elektroodkeevitust (käsikaarkeevitust) või MAG-keevitust (poolautomaatkeevitust). Keevitatav materjal – madalsüsinik-konstruktsiooniteras mark S235JRG2. Materjali paksus 4 mm, üksiktootmine.

Elektroodkeevituse ja MAG keevituse võrdlus
Elektroodkeevitus
MAG- keevitus
Keevitatavate materjalide loetelu :
Süsinikteras , Madallegeerteras, Roostevaba teras, Malm , Al ja Al sulamid
Süsinikteras, Madallegeerteras, Roostevaba teras, Malm, Al ja Al sulamid, Ti ja Ti sulamid, Cu ja Cu sulamid
Materjalide paksus:
1.0 mm - …
0.8 mm - …
Tootlikkus :
väike
suur
Keevituskiirus :
aeglane
kiire
Vooluallikad:
Trafo koos alaldiga, Generaator, Inverter
Trafo
Keevitusmaterjalide vajadus:
Elektrood
Traat
Kaitsegaaside vajadus:
Aktiivgaas (CO2)
Keevitaja kvalifikatsioon :
Kõrge
Madalam
Eelised
Keevitamine ka välistingimustes ning kohtades, kus ei ole elektrivõrku (kasutades generaatorit)
Parem õmbluse kvaliteet, ei teki räbu , vähem keevitussuitsu, keevituskaare isereguleerivus, kõik ruumilised asendid, suurem läbikeevitavus, kitsam termomõju tsoon
Puudused
Halb mehhaniseeritavus, palju kahjulikke gaase , mittepidev protsess, elektroodi vaja kuivatada
Ei saa kasutada välistingimustes ja kohtades, kus ei ole elektrivõrku, väike keevitustraatide valik, palju pritsmeid CO2-s keevitamisel

Keevitusprotsessi valik ja lühiiseloomustus
Materjali (madalsüsinik konstruktsiooniteras) ja materjali paksuse (t = 4mm) poolest sobivad mõlemad meetodid sama hästi.
Ainuke info, mille põhjal me saame teha valikut on hetkel see, et tegemist on üksiktootmisega. See info ei ole piisav, kuna üksiktootmiseks sobivad mõlemad meetodid (MAG keevitus on küll suurema tootlikkusega ning automatiseeritavusega, seega sobiv ka saritootmiseks, aga see ei tähenda et see ei sobi ka üksiktootmiseks).
Kui mõelda laiemalt, MAG keevituse põhieelisteks on lihtsus ja kõrge tootlikkus, elektroodkeevituse eelisteks aga suurem paindlikkus, kuna keevitada saab igal kohal (isegi vee all) ja kõiki meterjale – on vaja vaid valida elektrood õigesti. Üksiktootmisel MAG keevituse eeliste tähtsus väheneb, aga elektroodkeevituse eeliste oma mitte. Täiesti võimalik et see üks detail, mida meil on vaja keevitada, asub kuskil ehitusplatsil või vee all, kus me ei saa kaitsegaasiga keevitust kasutada.
Sellisest loogikast lähtudes, valime meetodiks elektroodkeevitust.
Elektroodkeevituse lühikirjeldus :

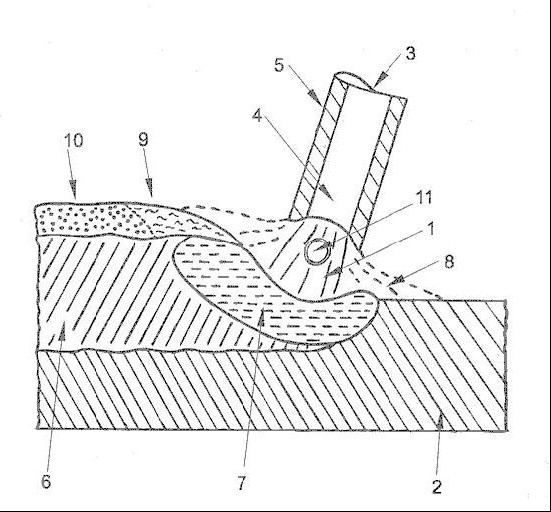

Elektrood (3) ühendatakse vooluallika miinusega, detail (2) plussiga. Tekib kaar, mille mõjul sulab elektrood ja detaili metal . Moodustub keevisvann (7), milles räbu (9) suundub pinnale ning tekitab kihi (10), mis kaitseb vanni väliskeskkonna eest (räbu tekitavad materjalid on elektroodi sees).

Keevitusmaterjalide valik ja keevitusparameetrite määramine
Lähtudes tabeli 3.2 (lähteülesanne tekstis) ning materjali paksusest t = 4mm valime elektroodi läbimõõduks 3 mm.
Meile antud terase margil S235JRG2 on 4mm paksusel järgmised tugevusomadused:
Voolavuspiir: minimaalselt 235 MPa
Rm: 360-510 MPa
Peame valima elektroodi, mis annab sarnaseid tugevusomadusi. Seega valime rutiilse elektroodi E38 või tselluloosse E35 (EN 499 järgi). Mina vaatasin näiteks ühe tootja kodulehelt (www.metalweld.pl) markid EMWELD (EN 499: E38 2 RB 12, rutiilne, Yield strength Rp 0.2 %: > 360 N/mm2, Tensile strength Rm: 450 - 540 N/mm2) ja Celex (EN 499: E 35 2 C 21, tselluloosne, Yield strength Rp 0.2 %: > 390 N/mm2, Tensile strength Rm: 450 - 550 N/mm2).
Sama tootja soovitab nende elektrooodide jaoks järgmist voolu 4 mm paksuse puhul:
EMWELD: 145 – 190 A
Celex: 110 – 140 A
Kas me valime tselluloosse kattega või rutiilse kattega elektroodi sõltub sellest, mida keevitame. Kui tegu on torudega, siis tselluloosse, ja kui ehituskonstruktsiooniga siis rutiilse.

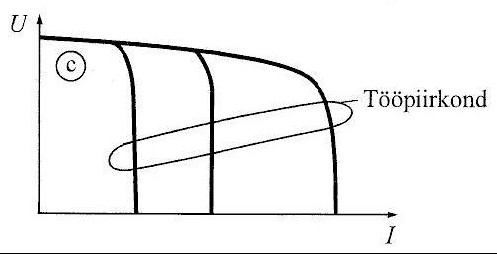

Vooluallikaks on trafo alaldiga, inverter või generaator, sõltuvalt tingimustest, kus keevitatakse. Põhimõtteline vooluallika tunnusjoon on tööpiirkonnas järsult langev:

Alternatiivsed liitmismeetodid
Jootmine
Jootmisel täidetakse ühendatavate materjalide vaheline pilu sula joodisega. Liidetavate materjalide servi ei sulatata ja joodise e. lisametalli tardudes tekib tugev liide detailide vahel.
Põhieeliseks võrreldes elektroodkeevitusega on madalam protsessi temperatuur ja suurem kiirus. Puudusteks oleks liite väiksem tugevus (v.a. kõvajoodisega, aga siis ei esine enam eeliseid). Ehk siis valiku tuleb teha liite vastutusrikkuse ja nõuete temperatuurikindlusele põhjal.
Laaserkeevitus
Põhineb liitekohtade fokuseeritud laserkiire energia kasutamisel. Iseloomustab suur keevituskiirus, minimaalsed toodete kujumuutused, liite kõrged mehaanilised omadused.
Ei sobi välistingimusteks. Laserid on kallid.
Plasmakeevitus
Energiaallikana kasutatakse plasmakaart või plasmajuga. Vajadusel juhitakse detailide vahlisse pilusse lisametalli traadi kujul. Enimlevinud Al-sulamite ja roostevaba terase keevitamisel.
Sobib peenemate detaili kokkukeevitamiseks. Ühe läbimiga keevitatakse kuni 3 mm paksud detailid. Seega meie 4 mm detaili keevitamiseks ei ole kõige parem meetod. Lisaks, inertse kaitsegaasi kasutamise tõttu see ei sobi kasutamiseks välistingimustes.
