Juurdepääs arvutivõrku aruanne (0)

Side labor 5 Juurdepääs arvutivõrku aruanne
Töö tegija  nimi:

Töö tegemise kuupäev: 2015
4.2 Arvuti IP aadress
A. Enda arvuti IP aadress käsurealt vaadates: 192.168.102.105
B. Oma võrgu marsruuteri IP aadress (Default  Gateway ): 192.168.100.10
C. Nimeserverite IP aadressid (DNS servers): 10.101.110.90
D. Veebilehel näidatud enda arvuti IP aadress: 195.80.111.50
E. Mis on võimalike erinevuste põhjuseks? ISP välis võrgu aadress
4.3  Ping ( protokollid ARP,  ICMP , UDP, DNS)

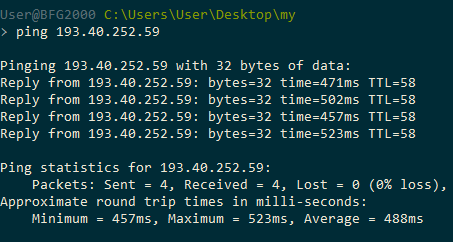

A. Mida programm ping teeb ja mida tulemus näitab?. kontrollib target hosti  kättesaadavust ja kulutatud aega.
4.3.1 ARP
B. Milliste protokollide päiseid ARP  paketid sisaldavad?  Ethernet II
C. Millisele aadressile saadetakse  ARP  päring ? 192.168.100.10
D. Milliselt aadressilt tuleb ARP vastus? 192.168.100.10
E. Milline on ARP  pakettide sisu?  Saatja ja Vastuvõtja MAC ja IP seose info.
Lisada ekraanipilt Wiresharki keskmisest aknast , kus näha dekodeeritud kujul ARP päringu paketis EthernetII ja
ARP osa ning teine ekraanipilt Wiresharki keskmisest aknast, kus näha ARP vastuse paketis dekodeeritud
EthernetII ja ARP osa.


IP
F. Millised väljad on IP päises? Version, Header ja Total Length , Id, Flags, FragOffset, TTL, Protocol ,
HeaderChechksum, Source ja Destination.

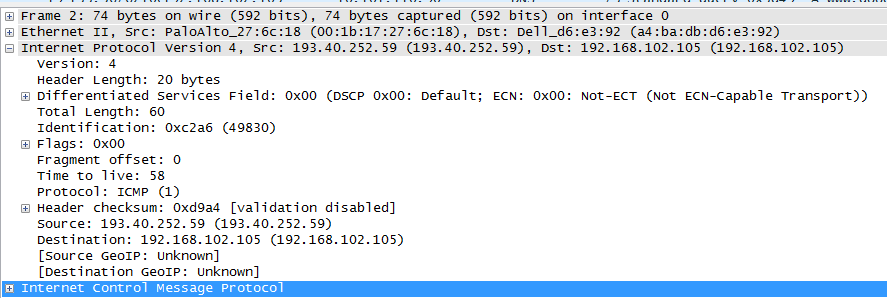

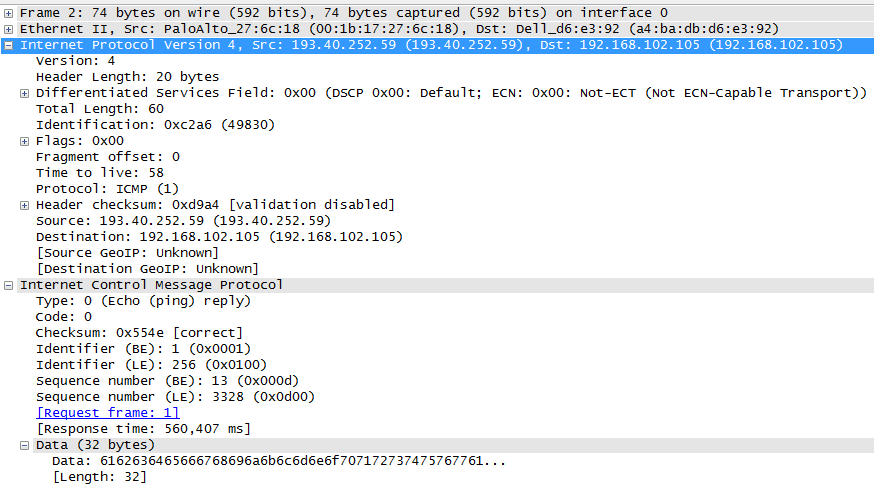

Lisada ekraanipilt ühest paketist (ping vastus) Wiresharki keskmises  aknas , kus IP osa on tervenisti lahti

ICMP
G. Milliste protokollide päiseid ICMP paketid sisaldavad? IP
H. Millisele aadressile saadetakse ping päring (MAC aadress ja IP aadress)? 00:1b:17:27:6c:18 ja 193.40.252.59
I. Milliselt aadressilt tuleb vastus (MAC aadress ja IP aadress)? 00:1b:17:27:6c:18 ja 193.40.252.59
J. Mis on päringu ja vastuse Data osas (kirjeldada oma sõnadega andmete kogust ja sisu)? mingi 32 baiti andmetid
mingi tähestik...

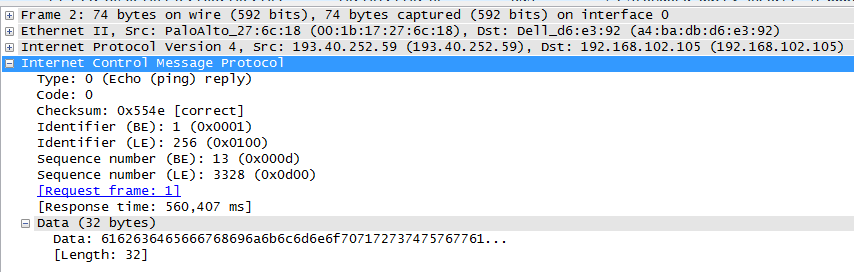

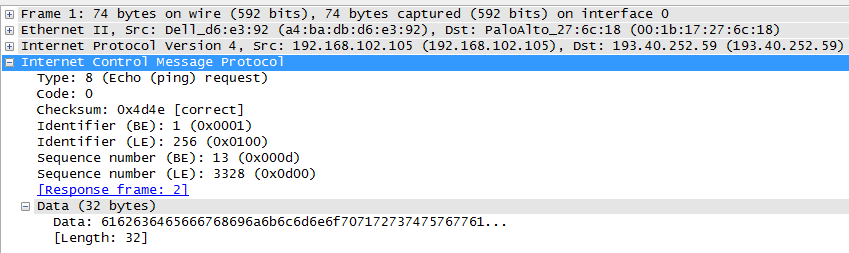

Lisada ekraanipildid ping päringu ja ping vastuse Wiresharki keskmisest aknast, kus dekodeeritud ICMP  paketi  IP
ja ICMP osa.

K. Millisele aadressile saadetakse ping päring (MAC aadress ja IP aadress)? 00:1b:17:27:6c:18 ja 93.184.216.34
L. Milliselt aadressilt tuleb vastus (MAC aadress ja IP aadress)? 00:1b:17:27:6c:18 ja 93.184.216.34
Lisada ekraanipilt ping päringu ja ping vastuse pakettidest Wiresharki keskmises aknas, (kus kõik plussid kinni).



UDP, DNS
M. Milliste protokollide päiseid DNS paketid sisaldavad? UDP
N. Kui pikk on UDP  päis ? 8B
O. Mis sisaldub UDP päises? Src ja Dst  pordid .
P. Milline on UDP pordi number DNS jaoks (serveri port)? 53
R. Mis sisaldub DNS osas? nimelahenduse paring serveri poole.

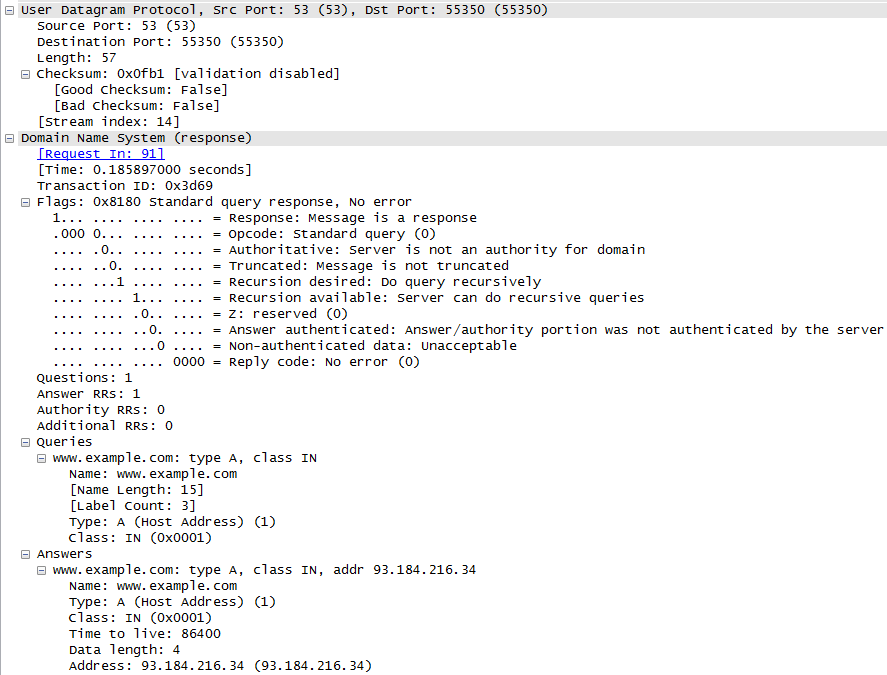

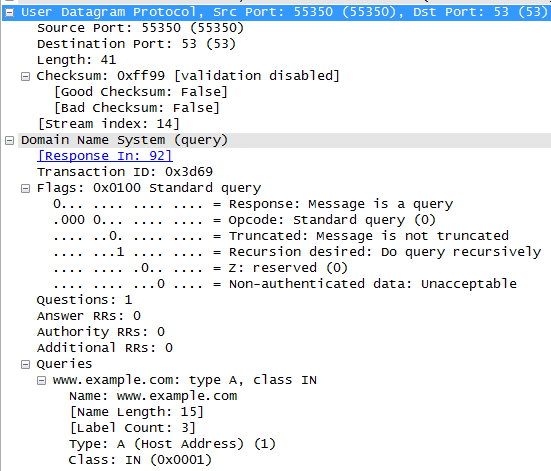

Lisada ekraanipildid DNS päringu ja vastuse pakettidest Wiresharki keskmises aknas, kus UDP ja DNS osad on
lahti.



4.4 Traceroute

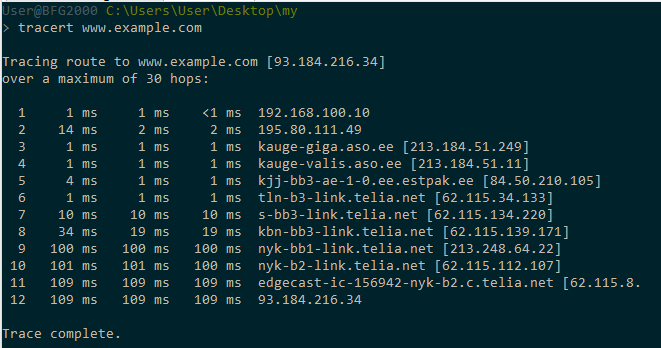

Lisada ekraanipilt käsurealt olevatest traceroute tulemustest.


A. Mis on traceroute tulemuseks üldiselt? võrgu noodide nimed(ip) aeg ja kogus kuni sihtpunkti serverini välja.
B. Mitme marsruuteri kaugusel meie võrgust asub www.example.com? 11
C. Milliseid protokolle kasutatakse tracert käsu täitmiseks? ICMP
D. Milline paketi eluaja (Time To  Live , TTL) väärtus on päringu pakettidel ning vastuse pakettidel? päringutel on
1,2,3...12 ja vastusel on 53
E. Mida TTL näitab? kui  mittu  noodi hüppet on lubatud pakettil teha.
Lisada Wiresharkist salvestatud pakettide faili sisu.
No.     Time           Source                Destination           Protocol Length Info
      1 0. 000000000    192.168.102.105       54.194.206.224        DNS      780    Standard
query 0x0a04  Unknown (38943) Unknown (14032) [Malformed Packet]
      2 0.019615000    192.168.102.105       10.101.110.90         DNS      83     Standard
query 0x4c56  A tconf. cloud .360safe.com
      3 0.058664000    54.194.206.224        192.168.102.105       DNS      262    Standard
query 0x0a04 [Malformed Packet]
      4 0.539354000    10.101.110.90         192.168.102.105       DNS      163    Standard
query response 0x4c56   CNAME qup.cloud.360safe.com CNAME qup.cloud.os-lb.com A 54.76.114.22 A
54.76.137.128
      5 0.541207000    192.168.102.105       54.76.114.22          DNS      110    Standard
query 0x0c0b [Malformed Packet]
      6 0.600093000    54.76.114.22          192.168.102.105       DNS      574    Standard
query 0x0c0b [Malformed Packet]
      7 0.759644000    192.168.102.105       10.101.110.90         DNS      75     Standard
query 0x55f6  A www.example.com
      8 0.761585000    10.101.110.90         192.168.102.105       DNS      91     Standard
query response 0x55f6  A 93.184.216.34
      9 0.783006000    192.168.102.105       93.184.216.34         ICMP     106     Echo
(ping) request  id=0x0001, seq=21/5376, ttl=1 (no response found !)
     10 0.784023000    192.168.100.10        192.168.102.105       ICMP     106    Time-to-
live exceeded (Time to live exceeded in transit )
     11 0.785173000    192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=22/5632, ttl=1 (no response found!)
     12 0.786296000    192.168.100.10        192.168.102.105       ICMP     106    Time-to-
live exceeded (Time to live exceeded in transit)
     13 0.787105000    192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=23/5888, ttl=1 (no response found!)
     14 0.787856000    192.168.100.10        192.168.102.105       ICMP     106    Time-to-
live exceeded (Time to live exceeded in transit)
     15 0.825805000    192.168.102.105       10.101.110.90         DNS      87     Standard
query 0x092c  PTR 10.100.168.192.in-addr.arpa
     16 0.827105000    10.101.110.90         192.168.102.105       DNS      167    Standard
query response 0x092c No such name
     17 10.841271000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=24/6144, ttl=2 (no response found!)
     18 10.855865000   195.80.111.49         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     19 10.857174000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=25/6400, ttl=2 (no response found!)
     20 10.859241000   195.80.111.49         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     21 10.860158000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=26/6656, ttl=2 (no response found!)
     22 10.862852000   195.80.111.49         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     23 10.864579000   192.168.102.105       10.101.110.90         DNS      86     Standard
query 0x26ef  PTR 49.111.80.195.in-addr.arpa
     24 10.868227000   10.101.110.90         192.168.102.105       DNS      144    Standard
query response 0x26ef No such name
     25 10.871405000   195.80.111.49         192.168.102.105       ICMP     70
Destination unreachable (Port unreachable)
     26 13.857364000   195.80.111.49         192.168.102.105       ICMP     70
Destination unreachable (Port unreachable)
     27 16.857293000   195.80.111.49         192.168.102.105       ICMP     70
Destination unreachable (Port unreachable)
     28 20.873023000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=27/6912, ttl=3 (no response found!)
     29 20.874533000   213.184.51.249        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     30 20.875971000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=28/7168, ttl=3 (no response found!)
     31 20.877135000   213.184.51.249        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     32 20.879694000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=29/7424, ttl=3 (no response found!)
     33 20.880872000   213.184.51.249        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     34 20.884033000   192.168.102.105       10.101.110.90         DNS      87     Standard
query 0xbf7c  PTR 249.51.184.213.in-addr.arpa
     35 20.887795000   10.101.110.90         192.168.102.105       DNS      118    Standard
query response 0xbf7c  PTR kauge -giga.aso.ee
     36 30.983352000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=30/7680, ttl=4 (no response found!)
     37 30.984832000   213.184.51.11         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     38 30.986230000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=31/7936, ttl=4 (no response found!)
     39 30.987417000   213.184.51.11         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     40 30.990030000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=32/8192, ttl=4 (no response found!)
     41 30.991269000   213.184.51.11         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     42 30.994363000   192.168.102.105       10.101.110.90         DNS      86     Standard
query 0xb1f9  PTR 11.51.184.213.in-addr.arpa
     43 30.998280000   10.101.110.90         192.168.102.105       DNS      118    Standard
query response 0xb1f9  PTR kauge-valis.aso.ee
     44 41.092688000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=33/8448, ttl=5 (no response found!)
     45 41.097128000   84.50.210.105         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     46 41.099878000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=34/8704, ttl=5 (no response found!)
     47 41.101335000   84.50.210.105         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     48 41.103544000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=35/ 8960 , ttl=5 (no response found!)
     49 41.104708000   84.50.210.105         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     50 41.107352000   192.168.102.105       10.101.110.90         DNS      86     Standard
query 0x04e5  PTR 105.210.50.84.in-addr.arpa
     51 41.110168000   10.101.110.90         192.168.102.105       DNS      127    Standard
query response 0x04e5  PTR kjj-bb3-ae-1-0.ee. estpak .ee
     52 51.202579000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=36/9216, ttl=6 (no response found!)
     53 51.204003000   62.115.34.133         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     54 51.206218000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=37/9472, ttl=6 (no response found!)
     55 51.207397000   62.115.34.133         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     56 51.209650000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=38/9728, ttl=6 (no response found!)
     57 51.210923000   62.115.34.133         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     58 51.213470000   192.168.102.105       10.101.110.90         DNS      86     Standard
query 0x767c  PTR 133.34.115.62.in-addr.arpa
     59 51.225972000   10.101.110.90         192.168.102.105       DNS      121    Standard
query response 0x767c  PTR tln-b3- link . telia .net
     60 61.312375000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=39/9984, ttl=7 (no response found!)
     61 61.322583000   62.115.134.220        192.168.102.105       ICMP     110    Time-to-
live exceeded (Time to live exceeded in transit)
     62 61.325390000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=40/10240, ttl=7 (no response found!)
     63 61.335335000   62.115.134.220        192.168.102.105       ICMP     110    Time-to-
live exceeded (Time to live exceeded in transit)
     64 61.338036000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=41/10496, ttl=7 (no response found!)
     65 61.347969000   62.115.134.220        192.168.102.105       ICMP     110    Time-to-
live exceeded (Time to live exceeded in transit)
     66 61.351247000   192.168.102.105       10.101.110.90         DNS      87     Standard
query 0xee66  PTR 220.134.115.62.in-addr.arpa
     67 61.386240000   10.101.110.90         192.168.102.105       DNS      121    Standard
query response 0xee66  PTR s-bb3-link.telia.net
     68 71.453883000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=42/10752, ttl=8 (no response found!)
     69 71.488120000   62.115.139.171        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     70 71.489665000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=43/11008, ttl=8 (no response found!)
     71 71.508869000   62.115.139.171        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     72 71.511118000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=44/11264, ttl=8 (no response found!)
     73 71.530854000   62.115.139.171        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     74 71.532654000   192.168.102.105       10.101.110.90         DNS      87     Standard
query 0x8e13  PTR 171.139.115.62.in-addr.arpa
     75 71.555260000   10.101.110.90         192.168.102.105       DNS      123    Standard
query response 0x8e13  PTR kbn-bb3-link.telia.net
     76 81.610244000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=45/11520, ttl=9 (no response found!)
     77 81.710805000   213.248.64.22         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     78 81.713540000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=46/11776, ttl=9 (no response found!)
     79 81.813612000   213.248.64.22         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     80 81.815236000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=47/12032, ttl=9 (no response found!)
     81 81.915310000   213.248.64.22         192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     82 81.918671000   192.168.102.105       10.101.110.90         DNS      86     Standard
query 0xd0ee  PTR 22.64.248.213.in-addr.arpa
     83 82.084544000   10.101.110.90         192.168.102.105       DNS      122    Standard
query response 0xd0ee  PTR nyk-bb1-link.telia.net
     84 91.923245000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=48/12288, ttl=10 (no response found!)
     85 92.024080000   62.115.112.107        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     86 92.026806000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=49/12544, ttl=10 (no response found!)
     87 92.127930000   62.115.112.107        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     88 92.129323000   192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=50/12800, ttl=10 (no response found!)
     89 92.230023000   62.115.112.107        192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     90 92.233427000   192.168.102.105       10.101.110.90         DNS      87     Standard
query 0xda90  PTR 107.112.115.62.in-addr.arpa
     91 92.258197000   10.101.110.90         192.168.102.105       DNS      122    Standard
query response 0xda90  PTR nyk-b2-link.telia.net
     92 102.236187000  192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=51/13056, ttl=11 (no response found!)
     93 102.345531000  62.115.8.230          192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     94 102.346471000  192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=52/13312, ttl=11 (no response found!)
     95 102.455984000  62.115.8.230          192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     96 102.457567000  192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=53/13568, ttl=11 (no response found!)
     97 102.566702000  62.115.8.230          192.168.102.105       ICMP     70     Time-to-
live exceeded (Time to live exceeded in transit)
     98 102.568187000  192.168.102.105       10.101.110.90         DNS      85     Standard
query 0x0a53  PTR 230.8.115.62.in-addr.arpa
     99 102.592428000  10.101.110.90         192.168.102.105       DNS      136    Standard
query response 0x0a53  PTR edgecast-ic-156942-nyk-b2.c.telia.net
    100 111.792863000  192.168.102.105       10.101.110.90         DNS      74     Standard
query 0x7330  A wpad.eia. local
    101 111.796050000  10.101.110.90         192.168.102.105       DNS      129    Standard
query response 0x7330 No such name
    102 112.564640000  192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=54/13824, ttl=12 ( reply in 103)
    103 112.673935000  93.184.216.34         192.168.102.105       ICMP     106    Echo
(ping) reply    id=0x0001, seq=54/13824, ttl=53 (request in 102)
    104 112.675587000  192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=55/14080, ttl=12 (reply in 105)
    105 112.784811000  93.184.216.34         192.168.102.105       ICMP     106    Echo
(ping) reply    id=0x0001, seq=55/14080, ttl=53 (request in 104)
    106 112.786389000  192.168.102.105       93.184.216.34         ICMP     106    Echo
(ping) request  id=0x0001, seq=56/14336, ttl=12 (reply in 107)
    107 112.895567000  93.184.216.34         192.168.102.105       ICMP     106    Echo
(ping) reply    id=0x0001, seq=56/14336, ttl=53 (request in 106)
    108 112.898713000  192.168.102.105       10.101.110.90         DNS      86     Standard
query 0xc79f  PTR 34.216.184.93.in-addr.arpa
    109 112.971449000  10.101.110.90         192.168.102.105       DNS      157    Standard
query response 0xc79f No such name

4.5 WWW (protokollid TCP, HTTP)

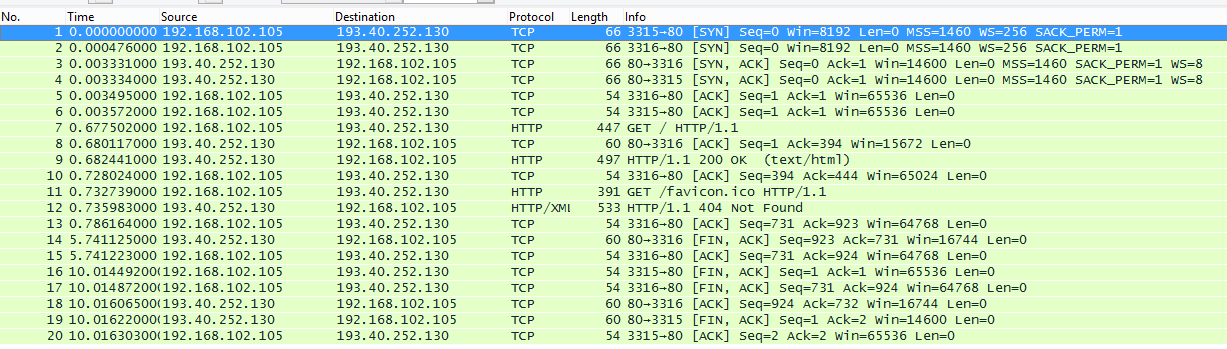

Lisada Wiresharki ülemisest aknast ekraanipilt.

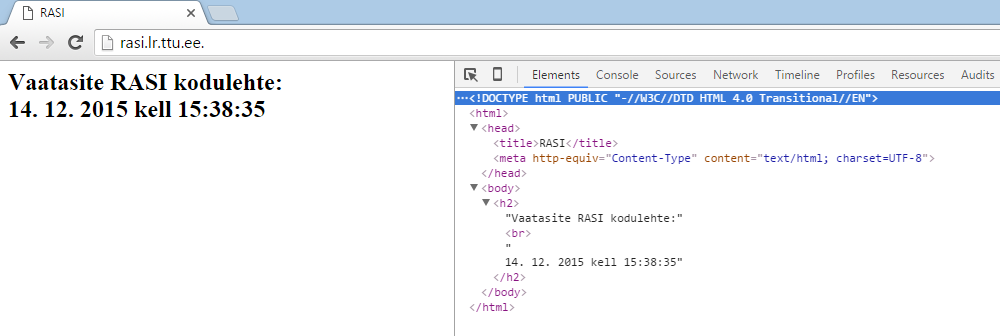

Lisada ekraanipilt külastatud veebilehes ja Lisada salvestatud lehe lähtekood.


TCP
A. Milliste protokollide päiseid saadud paketid sisaldavad? IP, TCP, HTTP, XML
B. Kui pikk on TCP päis? 20
C. Millised väljad sisalduvad TCP päises? Src ja Des port, Seq.nr, ja Lenght .
D. Kuidas TCP seanssi alustatakse (3 esimest paketti)? Syn, syn Ack, ack.
E. Kuidas TCP seanssi lõpetatakse (4 viimast paketti)? Fin Ack, Ack, Fin Ack, Ack.

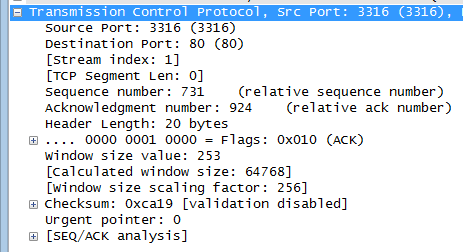

Lisada Wiresharki ekraanipilt ühest paketist, kus keskmises aknas on TCP osa lahti.


HTTP
F. Milline HTTP päring saadetakse (järgmine  pakett , mille Teie arvuti saatis pärast TCP ühenduse loomist)? GET
G. Milline tuleb HTTP vastus sellele päringule? 200 OK
H. Milline on TCP pordi number HTTP jaoks (serveri port)? 80

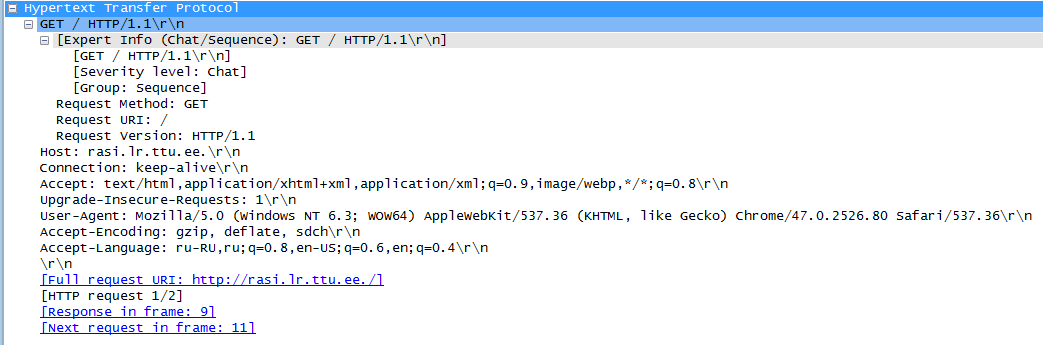

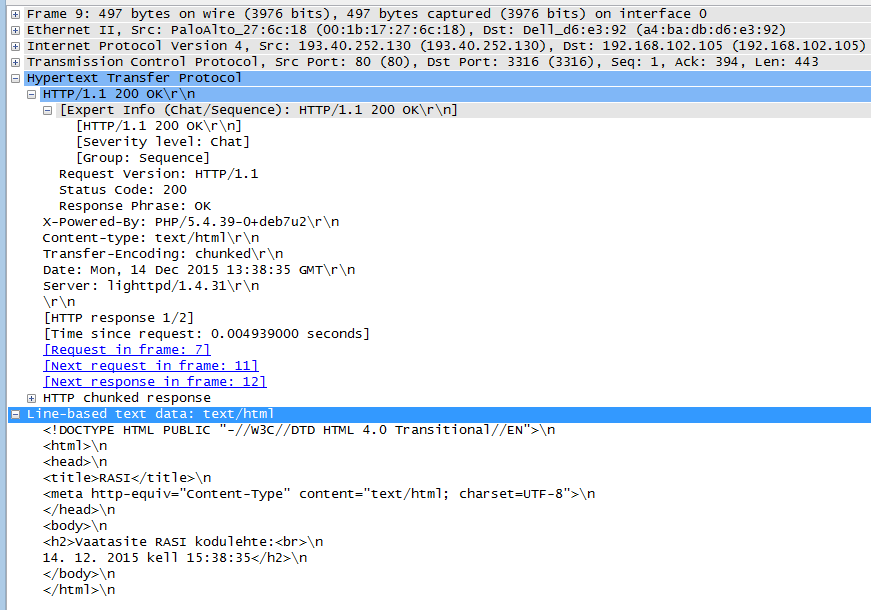

Lisada ekraanipilt päringu paketist Wiresharki akna keskmine osa, kus HTTP osa on lahti ning vastuse paketist
Wiresharki akna keskmine osa, kus HTTP osa on lahti.



4.6 Individuaalülesanne
Lähteandmete  kogumine

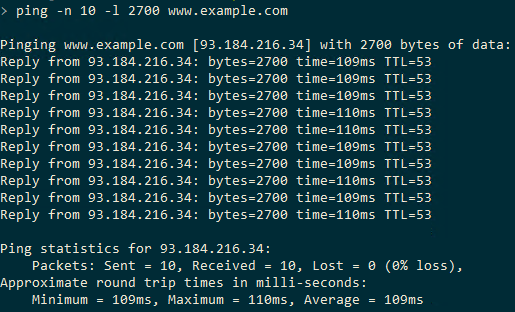

Lisada ekraanipilt ping käsureast ja tulemustest.


Üliõpilaskood
158274CTF
Ping käsurida:
> ping -n 10 -l 2700 www.example.com
Keskmine RTT
110ms
Wiresharkist leida:
mitmes fragmendis etteantud pikkusega ping päring saadeti.
2

päringu andmete (data) osa pikkus (kõikides fragmentides kokku)
1480 +1228=2708

EthernetII päise pikkus.
14B

IP päise pikkus.
20B

ICMP päise pikkus.
2708B

Lisada Wiresharki ekraanipilt, kus peal ülemises aknas üks päring koos fragmentidega ja üks vastus fragmentidega
(iga pakett on üks rida).

!NB.  Tulemused mis on alates punktist 4.6 on tehtud teisest arvutist kuid sama võrgu kaudu kuna  tulemüür ei
lubanud fragmenteeritud paketid välja saata.

Kokkuvõte ja järeldused
Efektiivsus on: (2700/2776)*100=97,2%
Võrgu liiklus on üsna tihe. Antud laboris olid tehtud mõnede andmete edastamis portokollide sisu (nii kasulik kui ka
lisatud tehnilised andmed).
Iga  protokoll  on selgelt reglementeeritud ja standardiseeritud et oleks võimlik erinevad süsteemid omavahel kokku
liita ja garanteerida nende koostööd.
