Juurdepääs arvutivõrku aruanne (0)

11.12. 2016
Side labor 5 aruanne
Side labor 5 Juurdepääs arvutivõrku aruanne
Töö tegija nimi:
Töö tegemise kuupäev: Sat Dec 3 16:13:05 2016
4.2 Arvuti IP aadress
A. Enda arvuti MAC aadress käsurealt vaadates: 78-31-C1-C4-18-54
B. Enda arvuti IP aadress käsurealt vaadates: 10.0.1.4
C. Oma võrgu marsruuteri IP aadress (Default Gateway ): 10.0.1.1
D. Nimeserverite IP aadressid (DNS servers): 10.0.1.1
E. Veebilehel näidatud enda arvuti IP aadress: 84.50.65.165
F. Mis on võimalike erinevuste põhjuseks? Kohtvõrkude IPv4 -aadressid ei ole unikaalsed vaid kokkuleppelised RFC 1918 järgi
4.3 Ping ( protokollid ARP, ICMP , UDP, DNS)
A. Mida programm ping teeb ja mida tulemus näitab? Ping on arvutivõrgu võrguühenduse diagnostika programm, mille abil võib anda hinnangu, kas host
( server või muu võrguseade) IP-võrgus on ligipääsetav antud arvutist, ning kui palju aega kulub pakettide edastamiseks teise seadmesse.
4.3.1 ARP
B. Milliste protokollide päiseid ARP paketid sisaldavad? eth:ethertype:arp
C. Millisele aadressile saadetakse ARP päring ? 80:ea:96:e6:50:7b
D. Milliselt aadressilt tuleb ARP vastus? 78:31:c1:c4:18:54
E. Milline on ARP pakettide sisu? aatja ja vastuvõtja MAC ja IP aadressid, info saadetava paketi kohta.

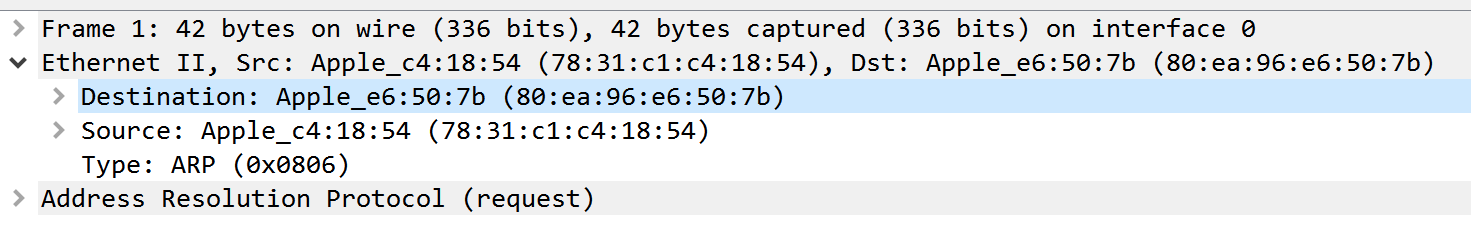

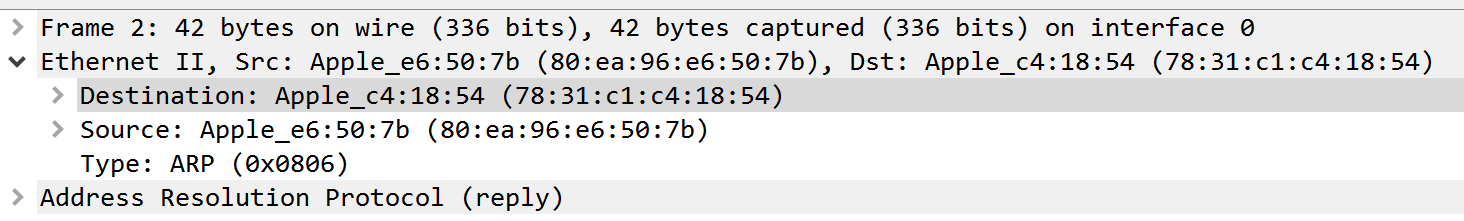

Lisada ekraanipilt Wiresharki keskmisest aknast , kus näha dekodeeritud kujul ARP päringu paketis EthernetII ja ARP osa ning teine ekraanipilt
Wiresharki keskmisest aknast, kus näha ARP vastuse paketis dekodeeritud EthernetII ja ARP osa.
IP
F. Millised väljad on IP päises? IPv, DS field, total length, identification, flags, fragment offset, ttl, protokol , header checksum source, destination

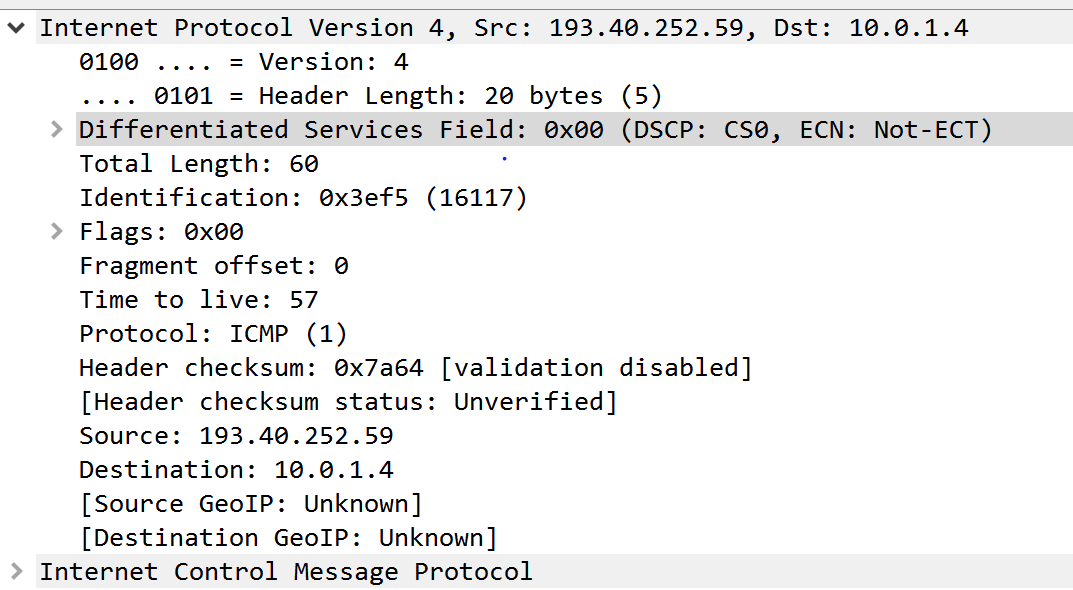

Lisada ekraanipilt ühest paketist (ping vastus) Wiresharki keskmises aknas, kus IP osa on tervenisti lahti.
http://web.zone.ee/166734/Sidelabor%205/
1/6
11.12.2016
Side labor 5 aruanne
ICMP
G. Milliste protokollide päiseid ICMP paketid sisaldavad? eth:ethertype:ip:icmp:data
H. Millisele aadressile saadetakse ping päring (MAC aadress ja IP aadress)? 80:ea:96:e6:50:7b, 193.40.252.59
I. Milliselt aadressilt tuleb vastus (MAC aadress ja IP aadress)? 78:31:c1:c4:18:54, 10.0.1.4
J. Mis on päringu ja vastuse Data osas (kirjeldada oma sõnadega andmete kogust ja sisu)? Sisu ja suurus

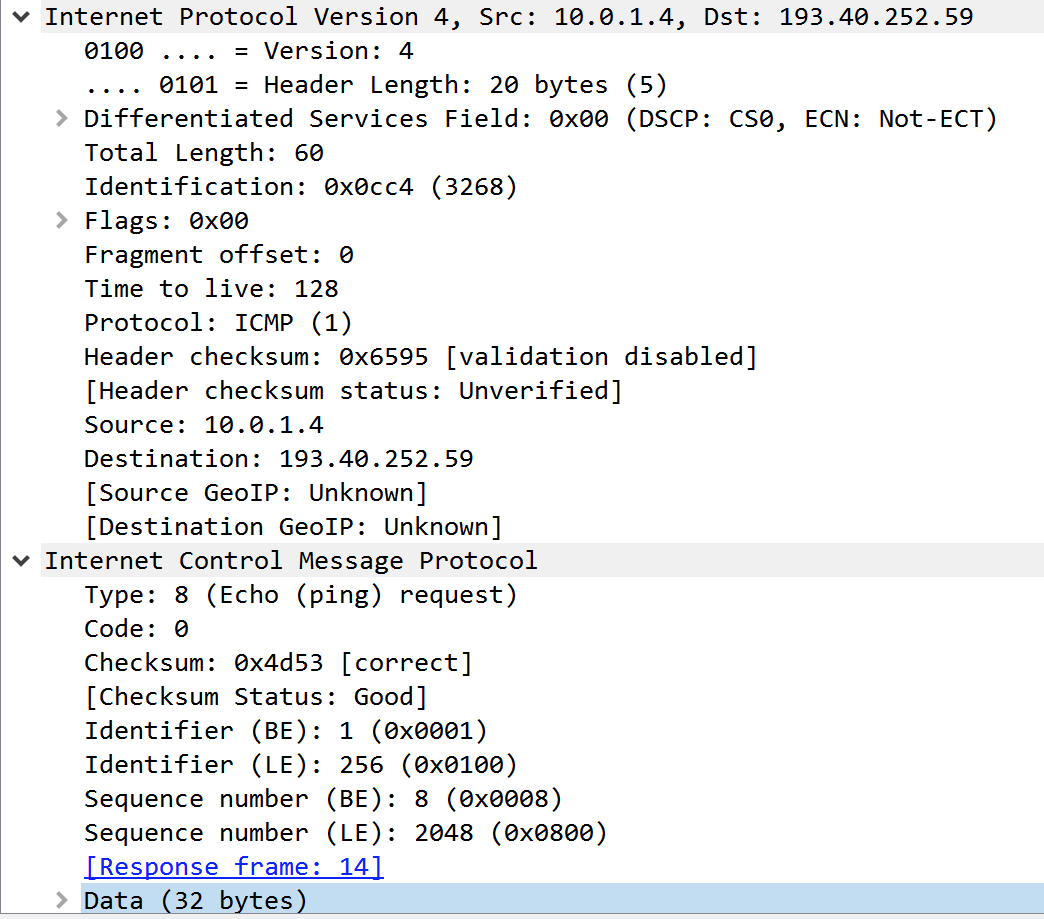

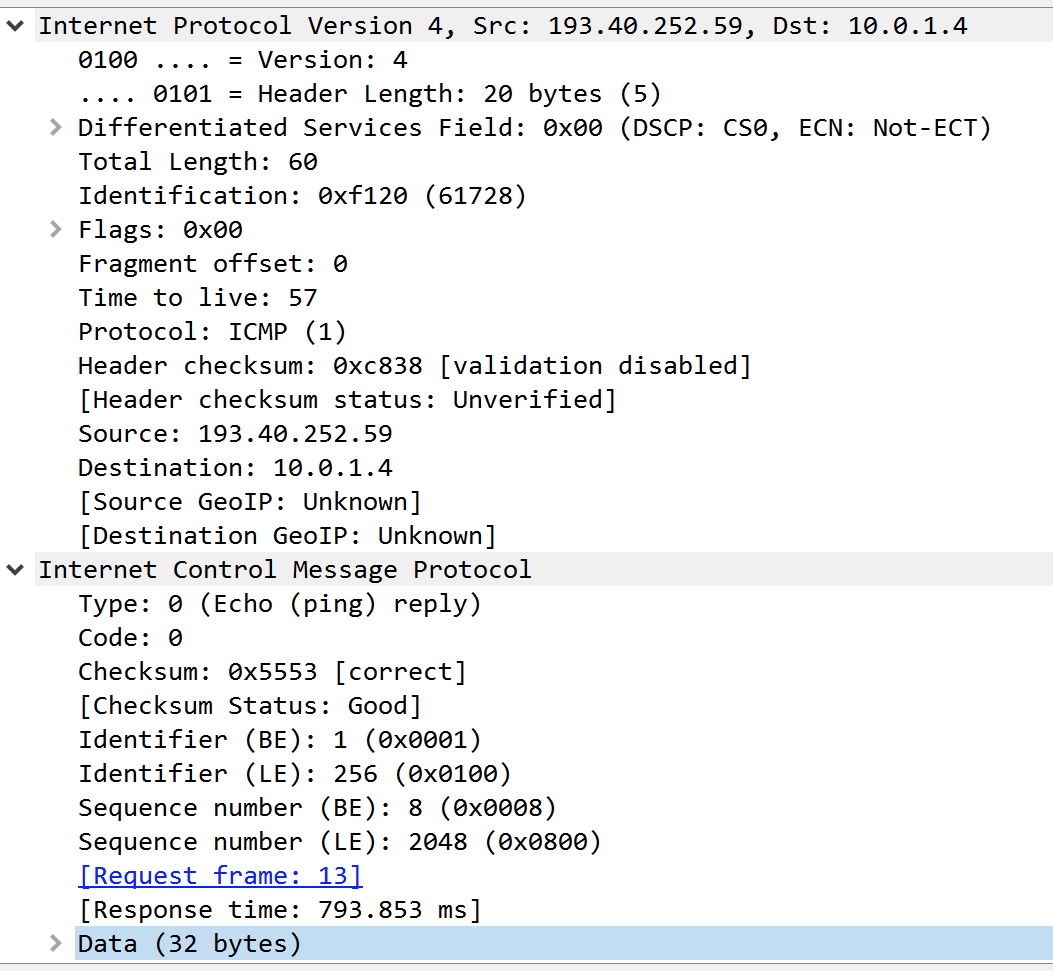

Lisada ekraanipildid ping päringu ja ping vastuse Wiresharki keskmisest aknast, kus dekodeeritud ICMP paketi IP ja ICMP osa.
K. Millisele aadressile saadetakse ping päring (MAC aadress ja IP aadress)? 80:ea:96:e6:50:7b, 10.0.1.1
L. Milliselt aadressilt tuleb vastus (MAC aadress ja IP aadress)? 80:ea:96:e6:50:7b, 10.0.1.1
Lisada ekraanipilt ping päringu ja ping vastuse pakettidest Wiresharki keskmises aknas, (kus kõik plussid kinni).
http://web.zone.ee/166734/Sidelabor%205/
2/6
11.12.2016
Side labor 5 aruanne
UDP, DNS
M. Milliste protokollide päiseid DNS paketid sisaldavad? eth:ethertype:ip:udp:dns
N. Kui pikk on UDP päis ? 16 baiti
O. Mis sisaldub UDP päises? source port, destination port, lenght , checksum
P. Milline on UDP pordi number DNS jaoks (serveri port)? 65054
R. Mis sisaldub DNS osas? transaction, flags, questions , answer, authority , additional, queries

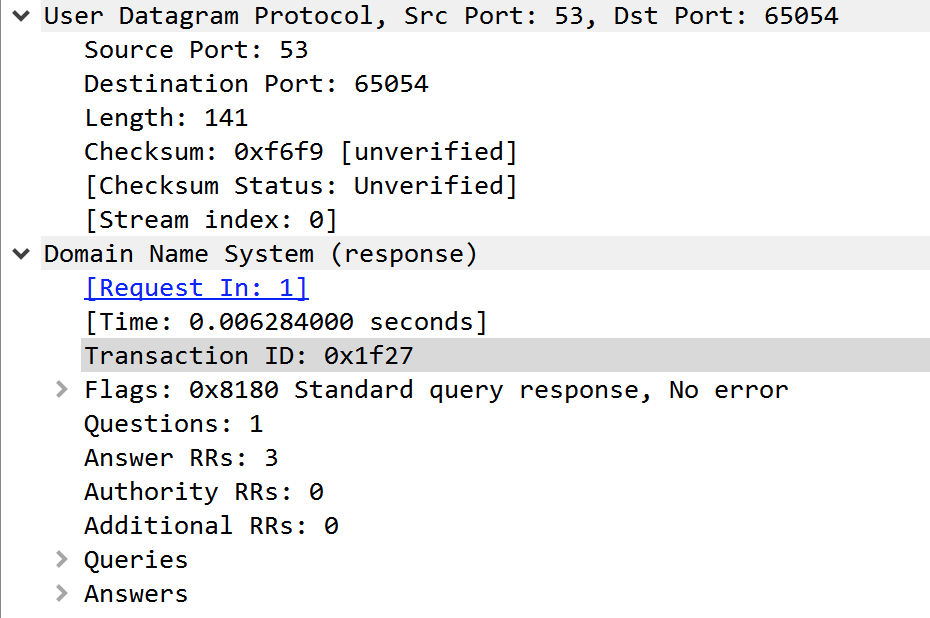

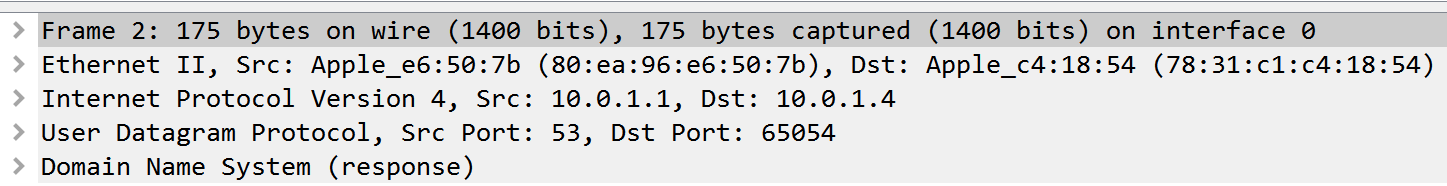

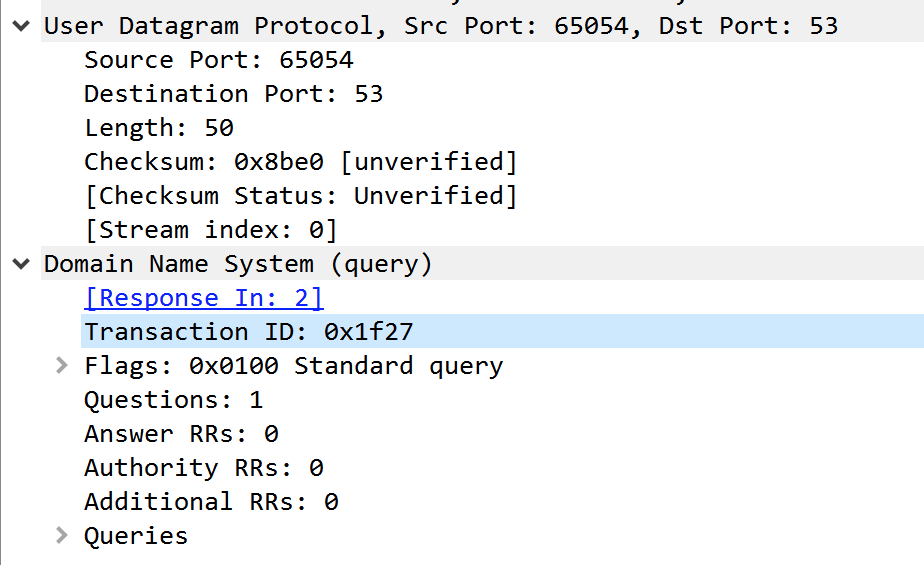

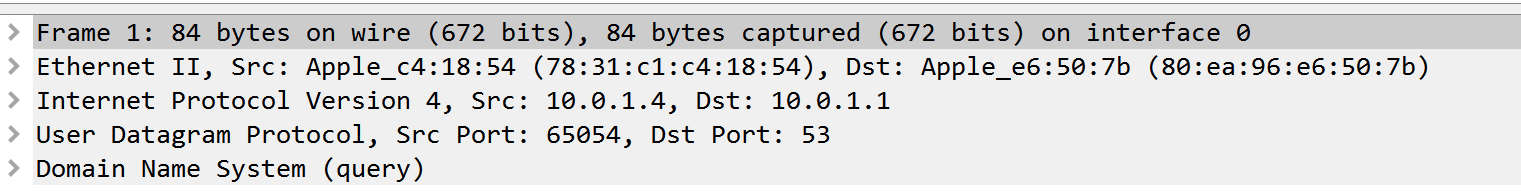

Lisada ekraanipildid DNS päringu ja vastuse pakettidest Wiresharki keskmises aknas, kus UDP ja DNS osad on lahti.
http://web.zone.ee/166734/Sidelabor%205/
3/6
11.12.2016
Side labor 5 aruanne
4.4  Traceroute

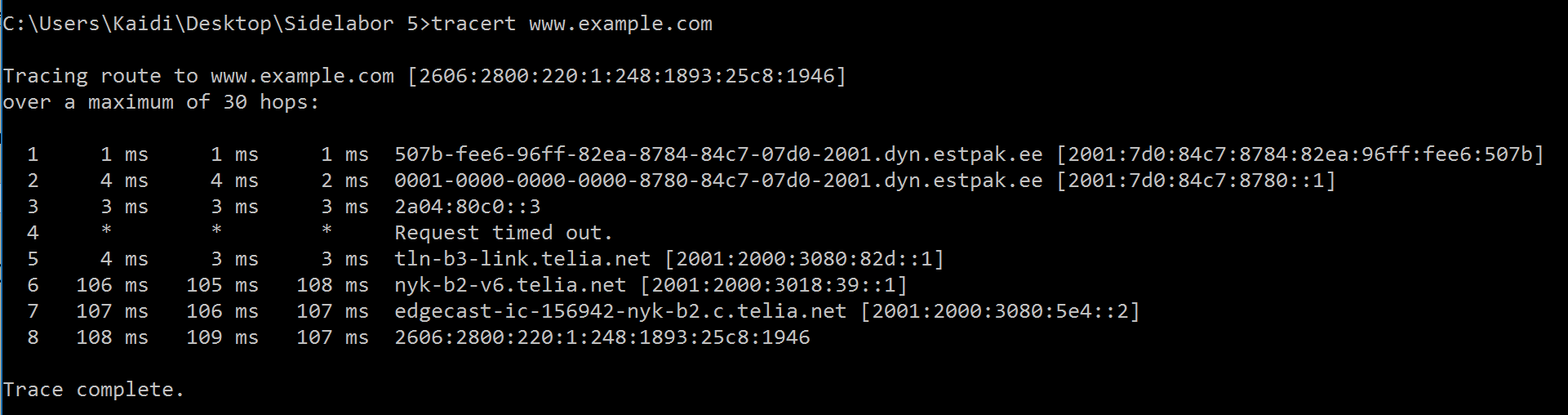

Lisada ekraanipilt käsurealt olevatest traceroute tulemustest.
A. Mis on traceroute tulemuseks üldiselt? teekond sihtkohani
B. Mitme marsruuteri kaugusel meie võrgust asub www.example.com? 8
C. Milliseid protokolle kasutatakse tracert käsu täitmiseks? DNS, UDP
D. Milline paketi eluaja (Time To Live , TTL) väärtus on kõikidel ICMP päringu pakettidel ning vastuse pakettidel? päringul on 128 ja vastusel on 64
E. Mida TTL näitab? päringu eluiga

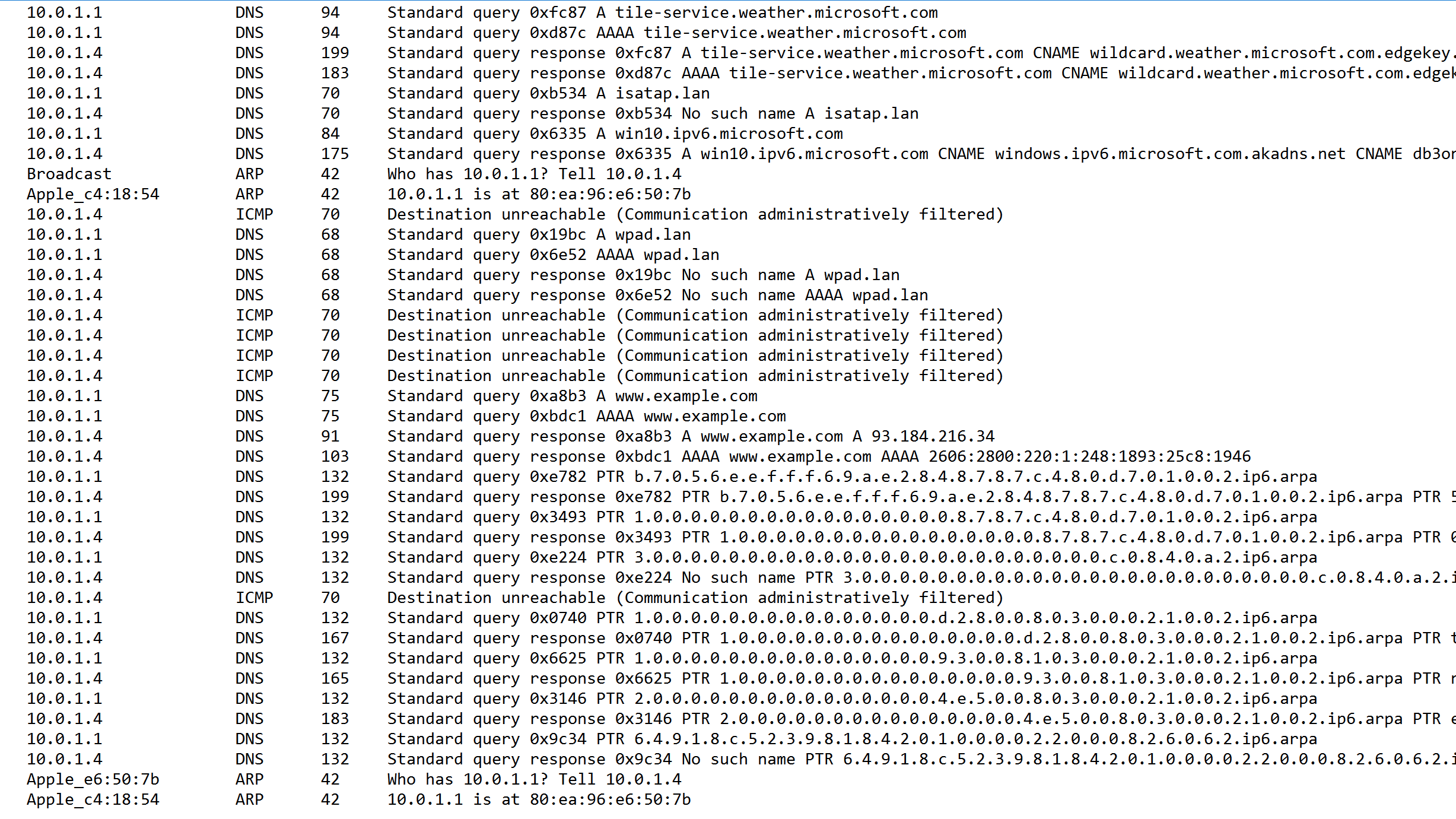

Lisada Wiresharkist salvestatud pakettide faili sisu.
4.5 WWW (protokollid TCP, HTTP)

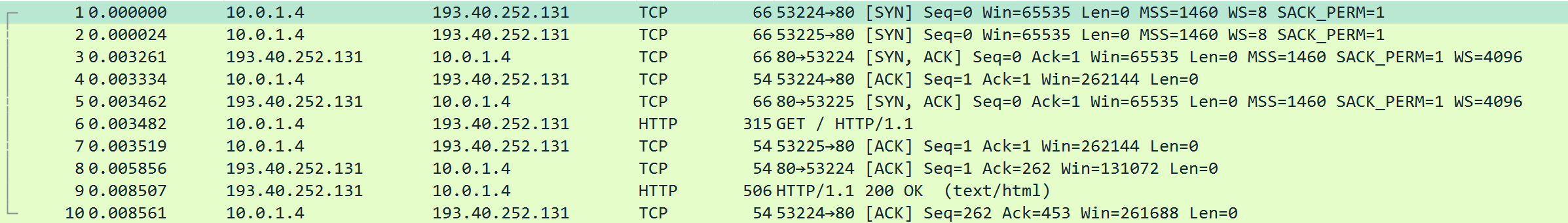

Lisada Wiresharki ülemisest aknast ekraanipilt.

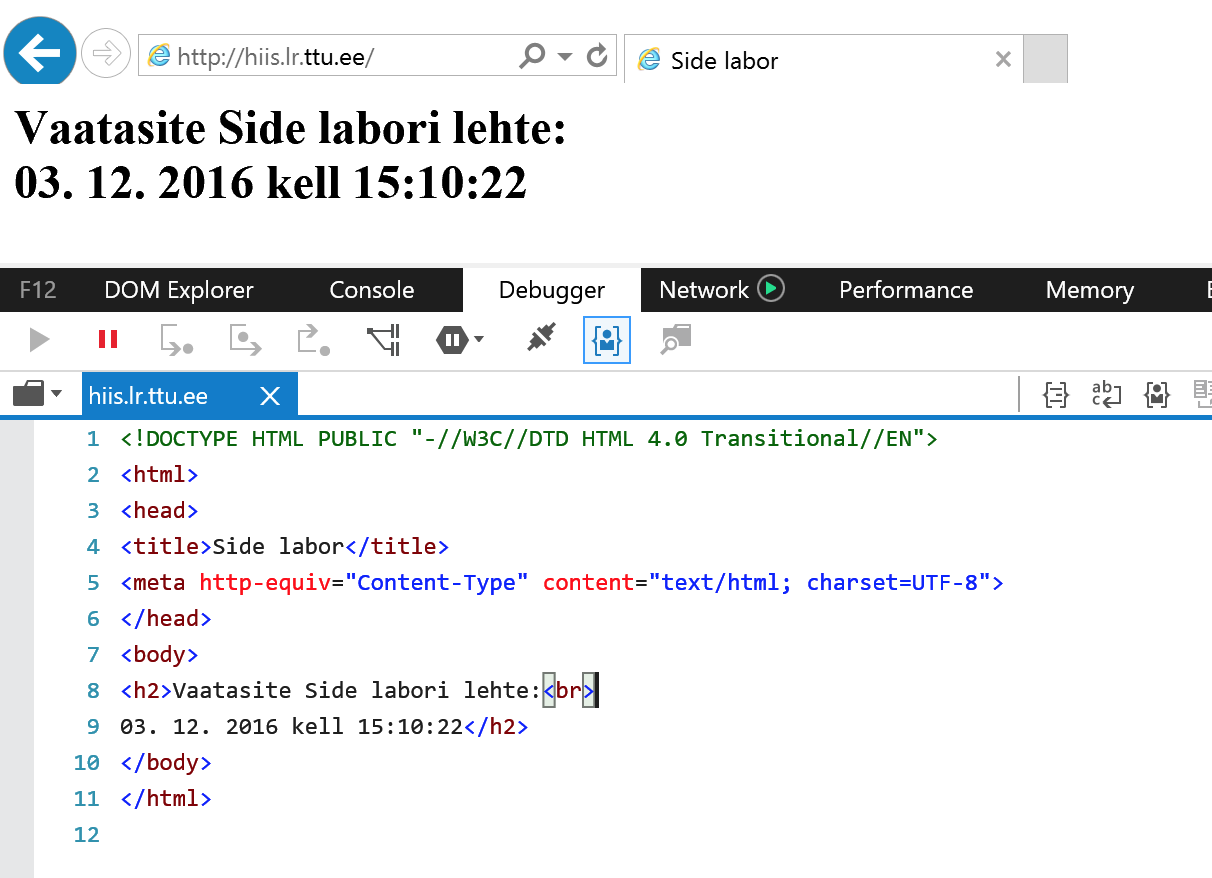

Lisada ekraanipilt külastatud veebilehest. Lisada salvestatud lehe lähtekood.
http://web.zone.ee/166734/Sidelabor%205/
4/6
11.12.2016
Side labor 5 aruanne
TCP
A. Milliste protokollide päiseid saadud paketid sisaldavad? IPV, DSF, lenght, identification, flags, fragment offset, TTL, protocol , checksum, source,
destination,
B. Kui pikk on TCP päis? 32 baiti
C. Millised väljad sisalduvad TCP päises? source port, destination port, sequence number, header, lenght, flags, window size value , checksum, urgent
pointer, options
D. Kuidas TCP ühendust alustatakse (3 esimest paketti - milline arvuti millisele saadab ja millised TCP lipud on aktiveeritud)? arvuti SYN, arvuti SYN,
server SYN + ACK
E. Kuidas TCP ühendust lõpetatakse (4 viimast paketti - milline arvuti millisele saadab ja millised TCP lipud on aktiveeritud)? arvuti ACK, server ACK,
server ACK + push , arvuti ACK

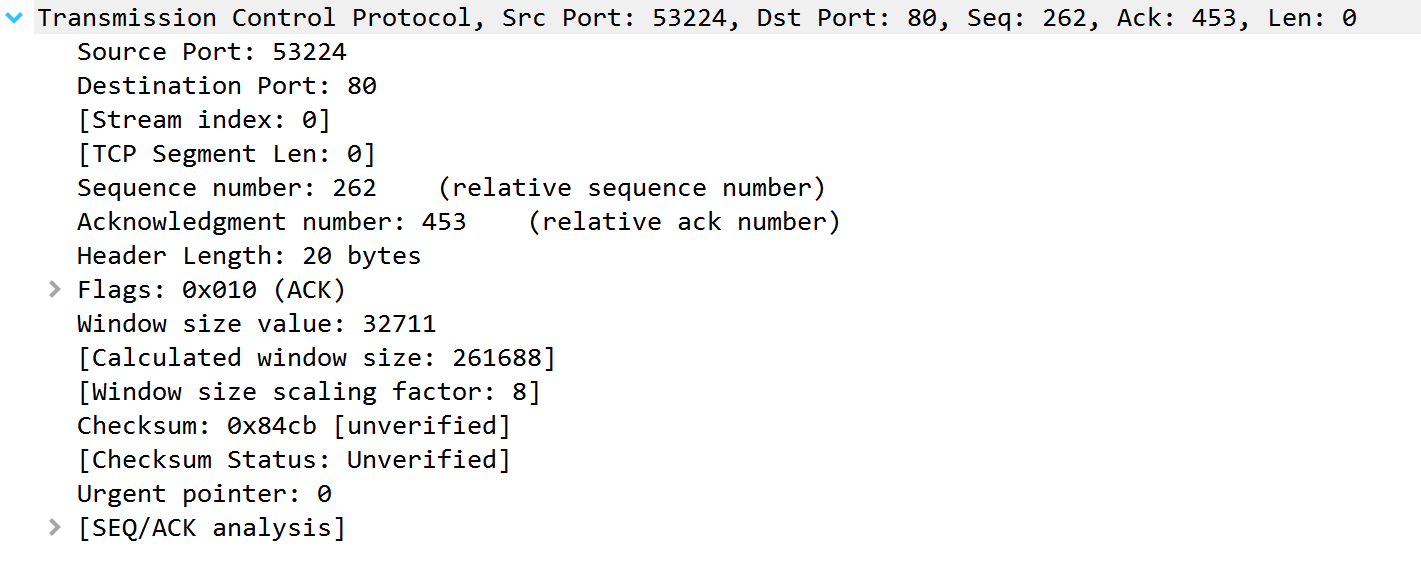

Lisada Wiresharki ekraanipilt ühest paketist, kus keskmises aknas on TCP osa lahti.
HTTP
F. Milline HTTP päring saadetakse (järgmine pakett , mille Teie arvuti saatis pärast TCP ühenduse loomist)? get http: accept , accept language , user agent,
accept enconding, host, connection
G. Milline tuleb HTTP vastus sellele päringule? http ok: x powered by, content type, transfer enconding, date , server, file data
H. Milline on TCP pordi number HTTP jaoks (serveri port)? 80

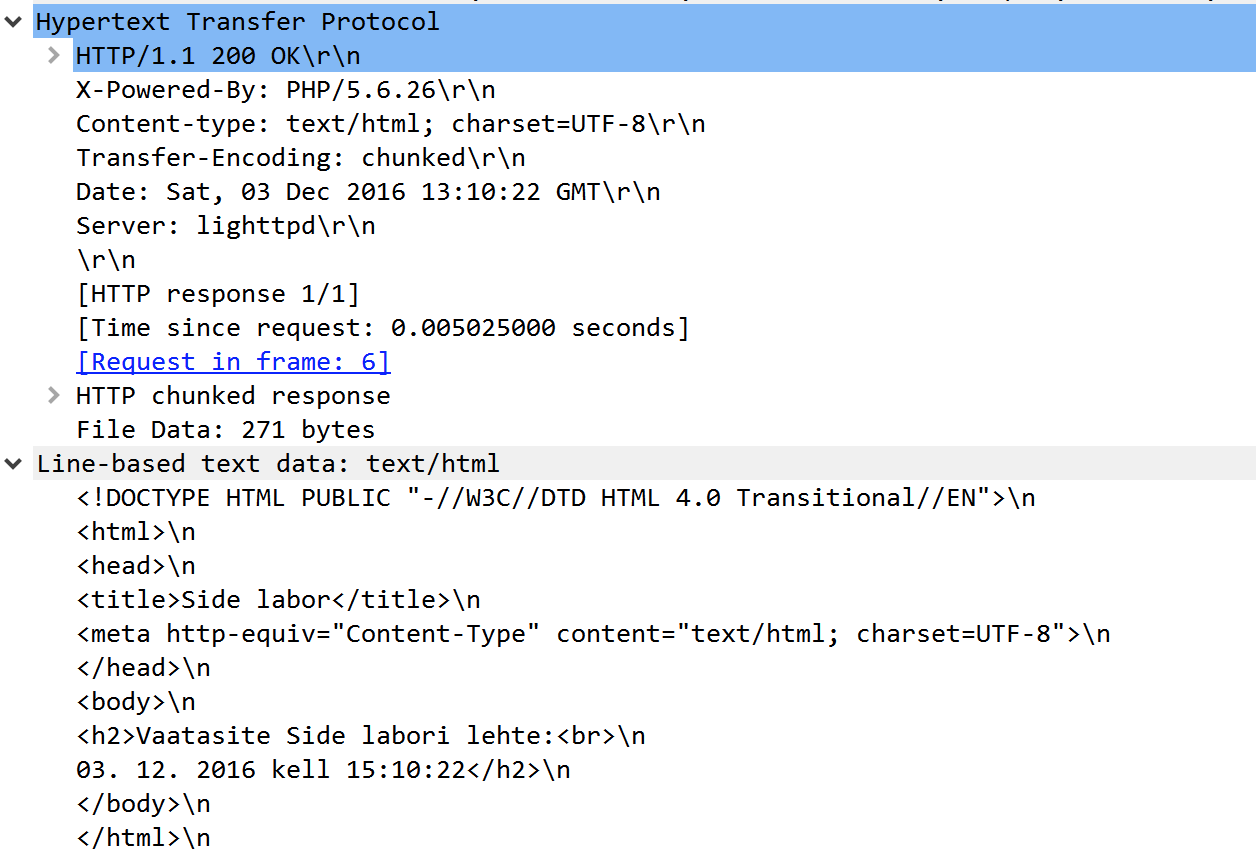

Lisada ekraanipilt päringu paketist Wiresharki akna keskmine osa, kus HTTP osa on lahti ning vastuse paketist Wiresharki akna keskmine osa, kus HTTP
osa on lahti.
http://web.zone.ee/166734/Sidelabor%205/
5/6
11.12.2016
Side labor 5 aruanne
Kokkuvõte ja järeldused
Interneti liikluses on kindlad reeglid, et info jõuaks kaduteta ja kiiresti õige adressaadini.
