Hüdrodünaamika aluste protokoll (0)

1 Hindamata

TALLINNA TEHNIKAÜLIKOOL
Keemiatehnika instituut
HÜDRODÜNAAMIKA ALUSED
Laboratoorne töö õppeaines Keemiatehnika alused
Töö teostasid:
Töö teostamise kuupäev:
30.09.3014
Tallinn, 2014

Sisukord

Sisukord 2
Töö ülesanne 3
Katseseadme kirjeldus ja skeem 4
Arvutused 7
Tabelid 10
Töö ülesanne 2 14
Arvutused 14
Kokkuvõte 16

Töö ülesanne

Katseseadmete konstruktsiooni ja torustiku elementide erinevate ühendamise viisidega tutvumine;
Erinevatel vedeliku voolamise kiirustel hõõrdekoefitsendi ƛ ja kohttaksitusekoefitsendi ζi väärtuste eksperimentaalne määramine;
Torustiku ekvivalentkareduse orienteeruv hindamine;
Tulemuste võrdlemine kirjandusandmetega.
Iga uuritava torustiku elemendi puhul on vaja mõõtmised läbi viia 5 erineva kulu juures.

Mõõtmistulemused on esitatud TABEL 1.

Katseseadme kirjeldus ja skeem

Katseseade torustiku hüdraulilise takistuse määramiseks koosneb kolmest osast:

Toitesüsteem (joonis 1 )

Katsetorustikud (joonis 2)

Mõõtesüsteem

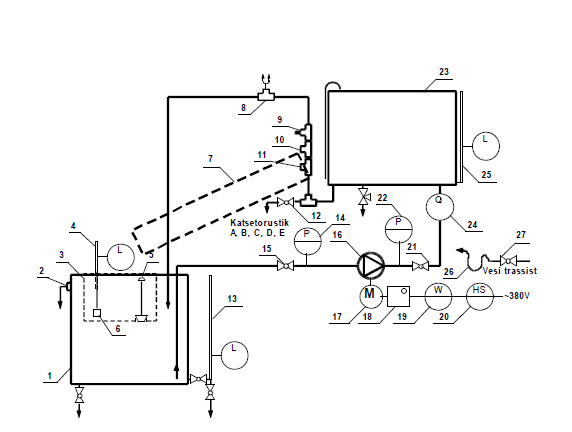

Joonis 1 Toitesüsteem
Toitesüsteem võimaldab
1) täiendada vee varu süsteemis vooliku 26 abil, suunates vee linna veevõrgust paaki 23 või 1. Vee nivoo paagis 1 peab olema mõõtemahuti 3 põhjast allpool. Kui paak 23 on veega täidetud ja vesi voolab ülevoolu 8 kaudu paaki 1, peab vee nivoo paagis 1 nivootoru 13 järgi olema umbes 530 mm.
2) pumbata vett pumbaga 16 paagist 1 paaki 23. Selleks avatakse pumba imemisavapoolne kraan 15 ja kraan 21. Oodatakse kuni õhk väljub pumbast ja torustikust ning käivitatakse pump. Pumba käivitamiseks tuleb ühendada sagedusmuundur 18 lüliti 20 abil vooluvõrku, vajutada nuppu “RUN” ning aeglaselt tõsta pumba tööratta pöörlemissagedust (voolu sagedust) kuni vesi voolab paagist 1 survepaaki 23. Üleliigne vesi survepaagis 23 peab
ülevoolutorustiku 8 kaudu voolama paaki 1 ja veenivoo nivootorus 25 peab püsima muutumatuna. See saavutatakse muutes sagedusmuunduri 18 abil tsentrifugaalpumba tööratta
pöörlemissagedust.

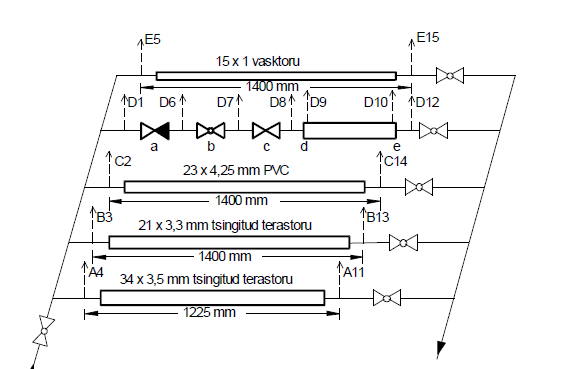

Joonis 2 Katsetorustik

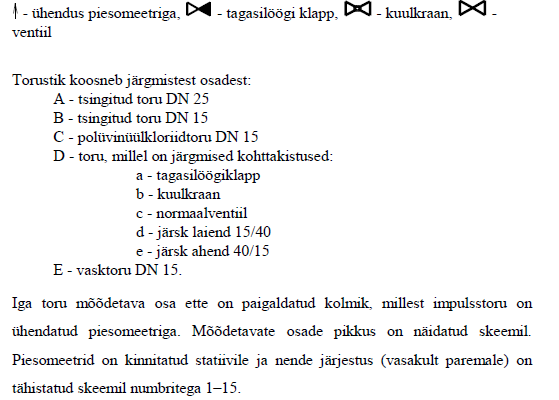

Katsetorustik (Joonis 2) on koostatud standardsetest osadest ja on ühendatud survepaagiga 23, milles hoitakse konstantset nivood .
3.Mõõtesüsteem Mõõtesüsteem koosneb kahest osast:

torustikus voolava vedeliku kulu mõõtesüsteem
vedeliku nivoo mõõtesüsteem

Vedeliku kulu mõõtmiseks kasutatakse spetsiaalset paagil 1 asuvat mõõteanumat 3, millel on põhjaklapp 5 ja nivooklaasiga 4 varustatud nivood näitav ujuk 6. Vedeliku kulu mõõtmiseks sulgetakse põhjaklapp 5 ning kindlal algnivool käivitatakse stopper (märkida ülesse algnäit). Fikseeritakse mingi kindel lõppnivoo (märkida ülesse lõppnäit) ning märgitakse üles aeg, mis kulus selle saavutamiseks. Kasutades kaliibrimisgraafikut (Lisa 1), määratakse vedeliku maht, mis antud ajavahemikus välja voolas. Seejärel avatakse põhjaklapp ning lastakse veel voolata paaki 1, kus vedeliku nivoo peab olema allpool mõõteanuma põhja. Vedeliku nivood mõõdetakse klaasist piesomeetrites visuaalselt , kasutades gradueeritud skaalasid. 10

Arvutused

Katseandmete põhjal leiame:

Vedeliku voo kiirus w, m/s valemiga (1.3)
ω=, kus V- mahtkulu , m3 /s (V= 1,07/ᴦ l/s) ja A- vedeliku voo ristlõige , m3 () Kus d on toru diameeter ja need väärtused on toodud tabelis 2 Voo kiiruse väärtused on toodud tabelis 2.

Arvutame Reinoldsi kriteeriumi väärtuse valemiga (1.6)
Re=, kus ρ- vee tihedus, temp 21,5 kraadi; µ- vee viskoossus = 0,0011 Pa*s
Re kriteeriumi väärtused on toodud tabelis 2.

Arvutame rõhukao p, Pa (katse käigus mõõdetud rõhulangu H põhjal);
p= ρ*g*H, kus g=9,81m/s2
Arvutatud rõhukao väärtused on tabelis 2.

Arvutame Eu kriteeriumi väärtuse valemiga (1.5) Eu=. Euleri kriteeriumi väärtuste valemid on tabelis 2.

Arvutame sirge toru hõõrdekoefitsendi ƛ väärtused erinevatele torudele. Hõõrdekoefitsendi saame hõõrdekao valemist (valem 1.1)
ph=ƛ*

Arvutame sirge toru hõõrdekoefitsendi ƛarv väärtuse empiirilise võrrandi (valemi 1.13) järgi, kui Re väärtused on suuremad kui 2300
ƛ=0,316*Re-0,25 valem 1.13

Leiame sõltuvuse ƛ=A*Rem kordaja A ja astmenäitaja m väärtused. Võtame ƛ’st ja Re’st logaritmi, tulemused Tabel 3 ja tõmbame punktidest sirged läbi. Logƛ ja kogre sõltuvused on toodud joonistel 1-3.
Logƛ= logA +mlogRe

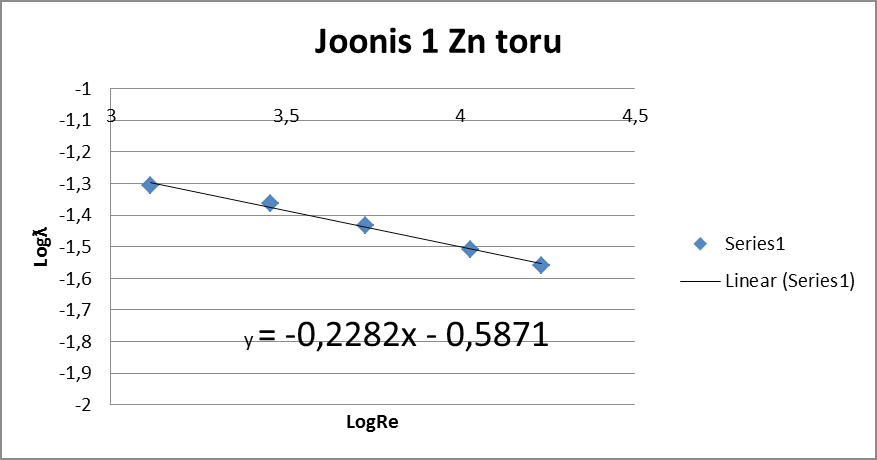

Zn toru : y = -0,2282x – 0,5871

M=-0,2882
LogA=-0,5871
A=10-0,5871=0,26

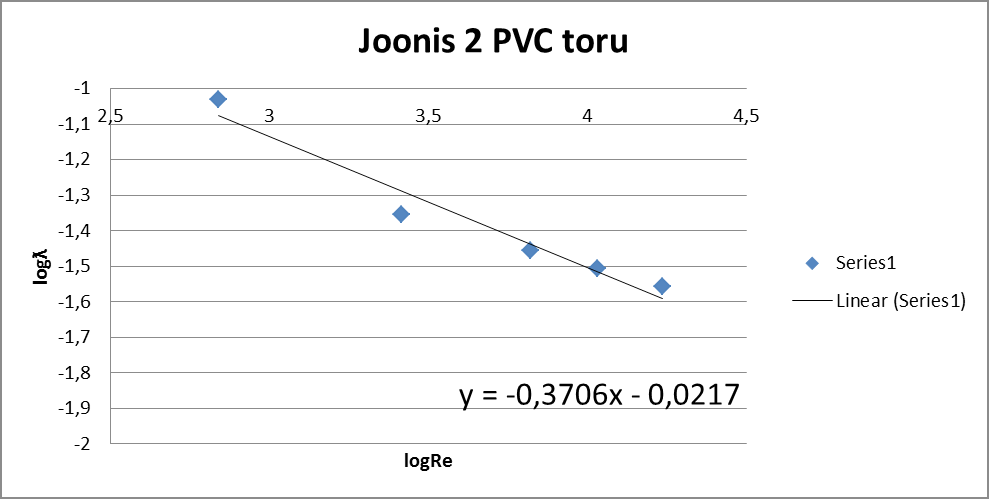

PVC toru : y = -0,3706x -0,0217

M=-0,3706
LogA=-0,0217
A=10-0,0217=0,95

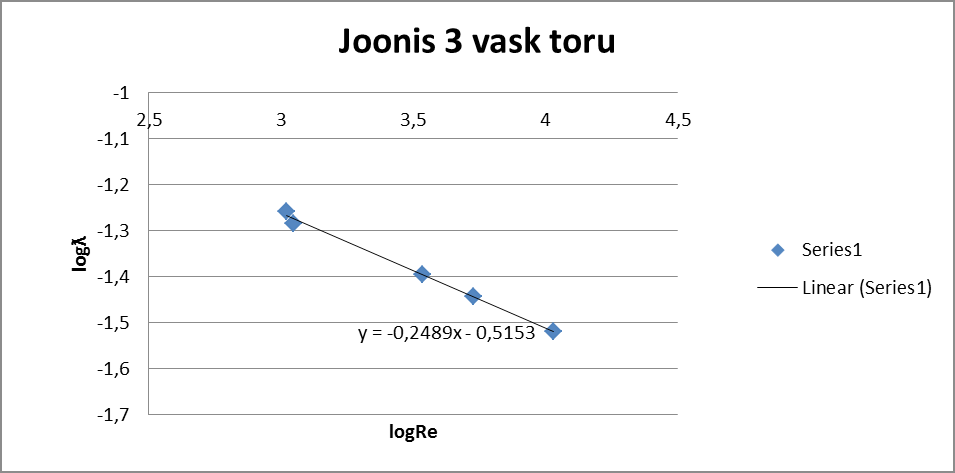

Vask toru: y= -0,2489x -0,5153

m=-0,2489
logA= -0,5153
A=10-0,5153=0,31

Torustiku kareduse määrasime toru materjali põhjal ning leidsime teatmeteosest kareduse väärtuse.

Tabelid

Tabel 1
Tabel 2
Tabel 3
Joonis 5
Joonis 4
Joonis 3
Töö ülesanne 2
Kulukoefitsentide väärtuste määramine vee väljavoolamisel paagi erineva kujuga külgavadest statsionaarsel ja mittestatsionaarsel režiimil ning saadud tulemuste võrdlemine kirjandusandmetega.
Arvutused

Kulukoefitsentide määramine statsionaarsel režiimil

Leidsime ka vee tegeliku kiiruse ω=
Ja kandsime katse tulemuste tabelisse 4

Vee teoreetiline kiirus ω=, tulemused esitatud tabelis 4

Kulu koefitsient on arvutatav ka α=
Tabel 4

Kokkuvõte
