TALLINNA TEHNIKAÜLIKOOL
Sotsiaalteaduskond
Inseneripedagoogika keskus









Mart  Hovi


Praktikumi  aruanne: Kütuse põlemise arvutus

Juhendas:  Rein   Paluoja





Tallinn 2012


Arvutus lähtub etteantud kütuse liigist ja selle koostisest. Näide on tehtud tüüpilise halupuidu ( kask ,
lepp,  haab ) põletamise kohta ahjus suhteliselt kõrge liigõhuteguriga. Suitsugaasi väljumis-
temperatuur korstnasse on valitud piisavalt pika lõõriga ahjule vastav. Lühikese lõõriga ahjust võivad
tulla märgatavalt kõrgema temperatuuriga gaasid. Tööle on lisatud ka tüüpiline labortöö juhend.
Üliõpilased on eelnevalt kuulanud loengu puidust kui kütusest ja läbinud praktilise harjutuse kütuse
omaduste ja koguse määramise kohta.
1.  Määratakse kütuse tarbimisaine koostise. Lähteandmetena kasutatakse mõõdetud  lehtpuu
puidu keskmist niiskust Wt=20 %  kogumassi  suhtes.  Kuivaine  tuhasisaldust Ak=0,5%. Lehtpuu
puidu tüve põlevaine elementaarkoostis pärineb raamatust „ Soojusgeneraatorid “ [1, lk. 23]
Cp=50,5%, Hp=6,1%, Op=42,8% ja Np=0,6%. Väävli sisaldus on kuni 0,05%, mis jääb arvutustest
välja. Tuha kuivaine koostise tarbimisaineks ümberarvutamiseks korrutatakse seda 0,8’ga

At = Ak · (100-Wt)/100 = 0,5 · (100-20)/100 = 0,4%

Teiste komponentide koostised põlevainest tarbimisaineks leitakse analoogiliselt tuhaga

Ct = Cp · (100- At -Wt)/100 = 50,5 · (100—0,4-20)/100 = 40,198%
Ht = Hp · (100- At -Wt)/100 = 6,1 · (100—0,4-20)/100 = 4,8556%
Ot = Hp · (100- At -Wt)/100 = 42,8 · (100—0,4-20)/100 = 34,0688%
Nt = Np · (100- At -Wt)/100 = 0,6 · (100—0,4-20)/100 = 0,4776%

Kontrolli mõttes liidetakse tarbimisaine koostise  protsendid , mis peab andma terviku.

Wt + At + Ct + Ht + Ot + Nt = 20% + 0,4% + 40,198% + 4,8556% + 34,0688 + 0,4776% = 100%

Seega on tarbimisaine koostis 20 % niiskusega  puidule  tuvastatud ja saab jätkata sellele
tuginevate  arvutustega .
2.  Kütuse alumise kütteväärtuse arvutuslik määramine tugineb tarbimisaine
elementaarkoostisele. Eelmainitud kirjandusallika [1, lk. 28] valem (2.12). Tänu tüvepuidu
põlevaine koostise muutumatusele saab kasutada lihtsustatud valemit (2.13)
Q t
a = 18900 - 214 · Wt – 189 · At = 18900 – 214 · 20 – 189 · 0,4 = 14544,4 MJ/kg.
3.  Kütuse  põlemiseks  vajalik teoreetiline õhuvajadus leitakse raamatu „ Soojustehnika
aluskursus“ [2, lk. 424]  valemist  (10-16)

V0 = 0,0889 · Ct + 0,265 · Ht + 0,033 · St – 0,0333 · Ot =
=  0,0889 · 40,198 + 0,265 · 4,8556 + 0,033 · 0 – 0,0333 · 34,0688 = 3,722 m 3
0 /kg

Tegelik õhukogus on liigõhuteguri kordsena suurem. Halupuidu põletamisel valime
liigõhuteguri α = 2, millest tulenevalt tegelik õhuhulk kilogrammi 20% niiskusega puidu
põletamiseks on  V = α ·  V0 = 2 · 3,722 = 7,444 m 3
0 /kg.
4.  Suitsugaaside koostise ja koguse arvutus tugineb samuti põlemise materjalibilansile nagu ka
vajalik õhukogus. Valemid selleks leiduvad samas kirjandusallikas  [2, lk 425].
a.   Süsihappegaas  on kolmeaatomiliste kuivade gaaside üks  komponent . Kuna puidus
väävlit on imevähe, siis on CO2 ainuke kolmeaatomiline kuiv  gaas .
V
3
CO2 = 0,01866 Ct = 0,01866 40,198 = 0,750095 m0 /kg

b.  Veeauru maht suitsugaasides võtab arvesse viiel  erineval   põhjusel  sinna sattunud
H2O. Õhu- ja kütuseniiskus, kütuses  leiduva  vesiniku põlemissaadus ja tehnoloogiline
aur, mida lisatakse näiteks küttepindade puhastamisel lendtuhast suurtes jaamades.

VH2O = 0,111 · Ht +0,0124 · Wt +0,0161 · α · V0 =
 = 0,111 · 4,8556 + 0,0124 · 20 + 0,0161 · 2 · 3,722 = 0,90682 m 3
0 /kg

c.   Lämmastik  on suitsugaasides peamiselt põlemisõhus leiduva N2 tõttu. Arvutusvalem
on koostatud kirjandusallikas [2, lk. 427] leiduvate valemite põhjal

V
3
N2 = 0,79·α V0+ 0,008 Nt = 0,79 · 2 · 3,722 + 0,008 · 0,4776 = 5,8846 m0 /kg

d.  Hapnik sutsugaasides tuleneb liigõhust. Seega arvutatav liigõhuteguri kaudu

V
3
o2 =0,21 · (α-1)·V0 = 0,21 · (2-1) · 3,722 = 0,78162 m0 /kg

Kokkuvõtvalt on 20% niiskusega lehtpuupuidu suitsugaasi kogus järgmine
V
3
sg = VCO2 + VH2O + VN2 + Vo2 = 0,750095 + 0,90682 + 5,8846 + 0,78162 = 8,323 m0 /kg

Tabel 1 20% niiskusega küttepuidu suitsugaasi  koostis liigõhuteguriga α=2
Mahuprotsent
Komponent
9,012%
CO2
10,895%
H2O
70,70%
N2
9,391%
O2.
100%
Kontroll (kõik kokku)

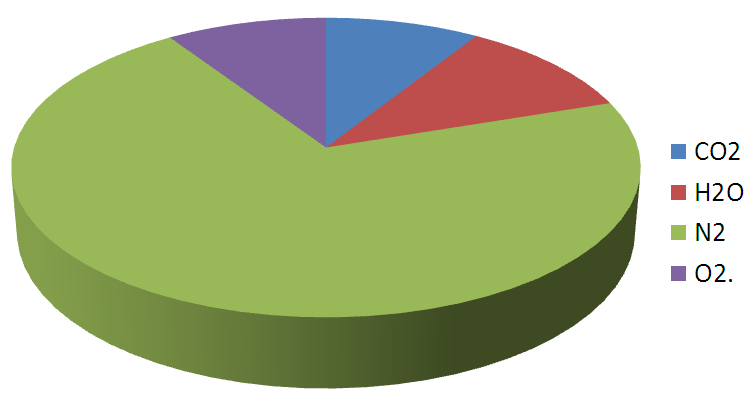

Joonis 1 Suitsugaasi koostis. Jooniselt on näha, et põhilise osa moodustab lämmastik, seega
on koldegaasid  õhuga  üpris sarnased. Ligikaudsetes arvutustes võibki sellest lähtuda.
5.  Soojuskadudest suure osa moodustab suitsugaasi kõrgest temperatuurist tulenev q2.
Mõõdetud suitsugaasi temperatuur on 200 ˚C. Välisõhu temperatuur 0 ˚C. Kuna suitsugaas
lahkudes korstnast ei anna enam soojust, siis see   jahtumine , mis toimub väljas on
soojuskadu . Kao saab arvutada lihtsa soojushulga valemiga Q2 = c’ · V · Δt – see on ühe
kilogrammi kütuse kohta, ehk siis kaoprotsendi q
t
2 = Q2/Qa  Kuna tegemist on gaasiseguga, siis
peaks arvesse võtma kõigi komponentide erisoojused – seega kaalutud keskmine  erisoojus .
Kuna Veeaur sisaldab lahkudes ka aurustussoojust, siis tuleks ka see kadude poolele kanda.
a.  Kaalutud  erisoojuse  arvutamine gaasisegule
i 1
3 ,
7 68
29 3
, 1
kJ
c' = ∑ r c

i ⋅
'i = ( 0
0 9012 + 1
0 089 )
5 ⋅
+ ( 7
0 070 + 0
0 939 )
1 ⋅
= 1,38  3
3
i=n
2 ,
2 4
2 ,
2 4
K ⋅ m0
b.   Soojuskao  q2 arvutamine
3
1 83 ⋅ 3
8 23 ⋅ 200
q =
= 15,8 %

2
14544

c.  Täiendav soojuskadu, mis tuleneb veeauru kondenseerumisest, aga see on ülemise
kütteväärtuse teema. Kuna arvutustes kasutati alumist, siis nii jääb.
6.  Teoreetilise põlemistemperatuuri arvutamine. Kuna põlemissündmuse tõttu tõuseb
tekkinud suitsugaasi temperatuur koldes vastavalt selle hulgale ja kütuses peitunud
energiale, siis saab sama valemiga, mis eelmises punktis leida maksimaalselt võimaliku
temperatuuritõusu põlemistsoonis. Arvestades põlemisõhu temperatuuriks 20 ˚C saab
avaldada puuduva temperatuuri valemist Q t
t
a  = c’ · Vsg · (tp – tõ) =>  tp = Qa  / (c’ · Vsg ) – tõ)
14554
t
˚C
p =
− 20 =

1244
383
1
⋅ 323
8
Kokkuvõtteks võib öelda, et tüüpilise ahjukütuse kasutamisel tüüpilistes oludes on täieliku põlemise
korral võimalik saavutada kuni 85% kasutegurit (standardi nõue 78%) [3] ja teoreetiline
põlemistemperatuur ületab märgatavalt standardis märgitud koldetemperatuuri 700 ˚C [3].
Näites põletati teoreetiliselt üks  kilogramm  halupuitu, milleks kulus 7,444 normaalkuupmeetrit õhku
ja tekkis 8,323 normaalkuupmeetrit suitsugaasi. Kui tegelik põlemisõhk oli enam vähem samas
mahus , siis suitsugaaside kogus korstnas tänu  kõrgele  temperatuurile tunduvalt suurem
473,15/273,15=1,73 korda ehk 14,4  kuupmeetrit  200 °C temperatuuriga gaasi.
Kasutatud kirjandus
1.   Paist , A. Poobus, A. Soojusgeneraatorid TTÜ kirjastus Tallinn 2009
2.  Ots, A. Soojustehnika aluskursus  TTÜ kirjastus Tallinn 2011
3.  Standard EN15544-2009 Statsionaarsed kahhelahjud ja krohvitud välispinnaga ahjud –
Arvutusmetoodika
