Juhtmed ja kaablid (0)

TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                  ELEKTRIPAIGALDISED

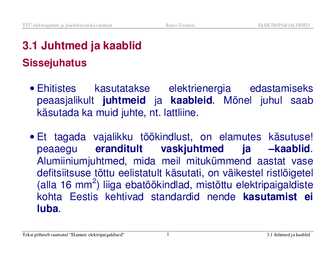

3.1  Juhtmed  ja  kaablid
Sissejuhatus
  • Ehitistes  kasutatakse   elektrienergia   edastamiseks
peaasjalikult   juhtmeid   ja  kaableid.  Mõnel  juhul  saab
käsutada ka muid juhte, nt. lattliine.
  • Et  tagada  vajalikku  töökindlust,  on  elamutes  käsutuse!
peaaegu
eranditult
vaskjuhtmed
ja
–kaablid.
Alumiiniumjuhtmed,  mida  meil  mitukümmend  aastat  vase
defitsiitsuse tõttu eelistatult käsutati, on väikestel ristlõigetel
(alla 16 mm2) liiga ebatöökindlad, mistõttu elektripaigaldiste
kohta  Eestis  kehtivad   standardid   nende  kasutamist  ei
luba.
Tekst põhineb  raamatul  “ Elamute  elektripaigaldised”
1





3.1 Juhtmed ja kaablid
EKA  loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

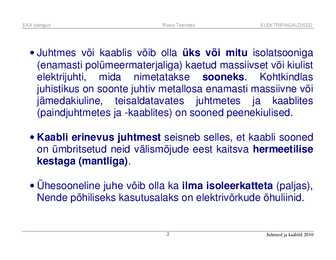

  •  Juhtmes  või kaablis võib olla üks või mitu isolatsooniga
(enamasti polümeermaterjaliga) kaetud massiivset või kiulist
elektrijuhti,  mida  nimetatakse  sooneks.  Kohtkindlas
juhistikus on  soonte  juhtiv metallosa enamasti  massiivne  või
jämedakiuline,  teisaldatavates  juhtmetes  ja  kaablites
(paindjuhtmetes ja -kaablites) on sooned peenekiulised.
  • Kaabli erinevus juhtmest seisneb selles, et kaabli sooned
on  ümbritsetud  neid  välismõjude  eest  kaitsva  hermeetilise
kestaga (mantliga).
  • Ühesooneline juhe võib olla ka ilma isoleerkatteta ( paljas ),
Nende põhiliseks kasutusalaks on elektrivõrkude õhuliinid.
2
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

•
Tekst põhineb raamatul “Elamute elektripaigaldised”
3





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

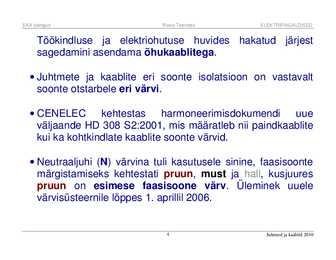

Töökindluse  ja  elektriohutuse  huvides  hakatud  järjest
sagedamini asendama õhukaablitega.
  • Juhtmete  ja  kaablite  eri  soonte  isolatsioon  on  vastavalt
soonte otstarbele eri värvi.
  • CENELEC  kehtestas  harmoneerimisdokumendi  uue
väljaande HD 308 S2:2001, mis määratleb nii paindkaablite
kui ka kohtkindlate kaablite soonte värvid.
  •  Neutraaljuhi  (N) värvina tuli kasutusele sinine, faasisoonte
märgistamiseks  kehtestati  pruun,  must  ja  hall,   kusjuures
pruun  on  esimese  faasisoone  värv.  Üleminek  uuele
värvisüsteernile lõppes 1.  aprillil  2006.

4
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

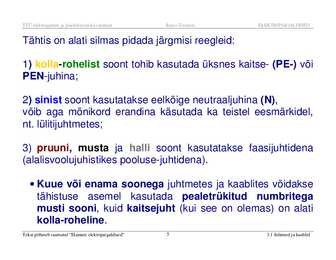

Tähtis on alati silmas pidada järgmisi reegleid:

1)  kolla -rohelist soont tohib kasutada üksnes kaitse- (PE-) või
PEN- juhina ;

2) sinist soont kasutatakse eelkõige neutraaljuhina (N),
võib  aga  mõnikord   erandina   käsutada  ka  teistel  eesmärkidel,
nt. lülitijuhtmetes;

3)  pruuni,  musta  ja  halli  soont  kasutatakse  faasijuhtidena
(alalisvoolujuhistikes  pooluse -juhtidena).
  • Kuue või enama soonega juhtmetes ja kaablites võidakse
tähistuse  asemel  kasutada  pealetrükitud  numbritega
musti   sooni,  kuid  kaitsejuht  (kui  see  on  olemas)  on  alati
kolla-roheline.
Tekst põhineb raamatul “Elamute elektripaigaldised”
5





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED


Paigaldus-
kaabel
PPJ

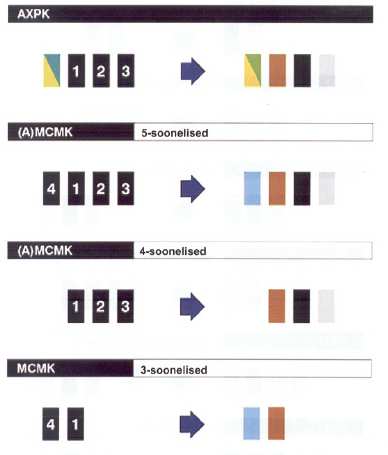

Eestis levinumate kaablite soonte tunnusvärvid
6
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED



Tabel. Isoleerjuhtmete tähistussüsteem




Tekst põhineb raamatul “Elamute elektripaigaldised”
7





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

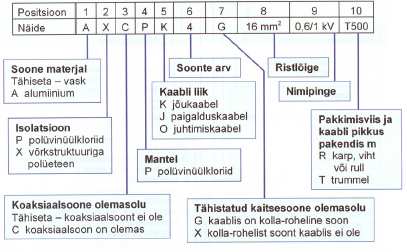

Tabel. Kaablite tähistussüsteem



.

8
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

Juhtmete ja kaablite kasutamine

PVC-isolatsiooniga  juhtmed  PL  /  ML  /   H07V -U  ja  PK  /  MK  /
H07V-R  on  vasksoontega  ja  neid  toodetakse  kõigis  vajalikes
värvides ristlõikega 1,5 kuni 120 mm2.










Juhe PL / ML / H07V-U (ülal) ja PK/MK/H07V-R(all)


Tekst põhineb raamatul “Elamute elektripaigaldised”
9





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

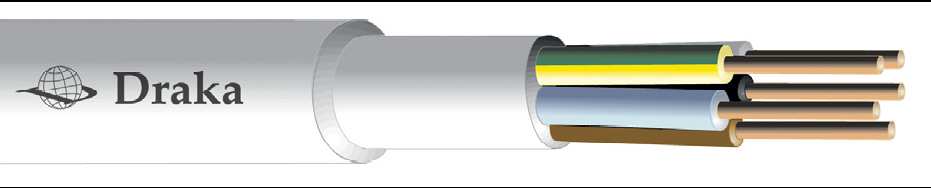

  • PVC-kaitsekestaga juhe PPJ / MMJ on kaetud mehaaniliste
vigastuste  eest  kaitsva  kestaga,  mida  nimetatakse
mantliks  (sellest  ka  nimetus  manteljuhe).  Nüüdisaegsetes
majasisestes  paigaldistes  on  see  juhe  tänu  oma
töökindlusele  ja  universaalsusele  väga  levinud.  Kaitsekest
on valge.
•




Juhe PPJ/MMJ
10
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

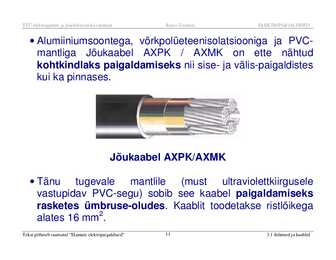

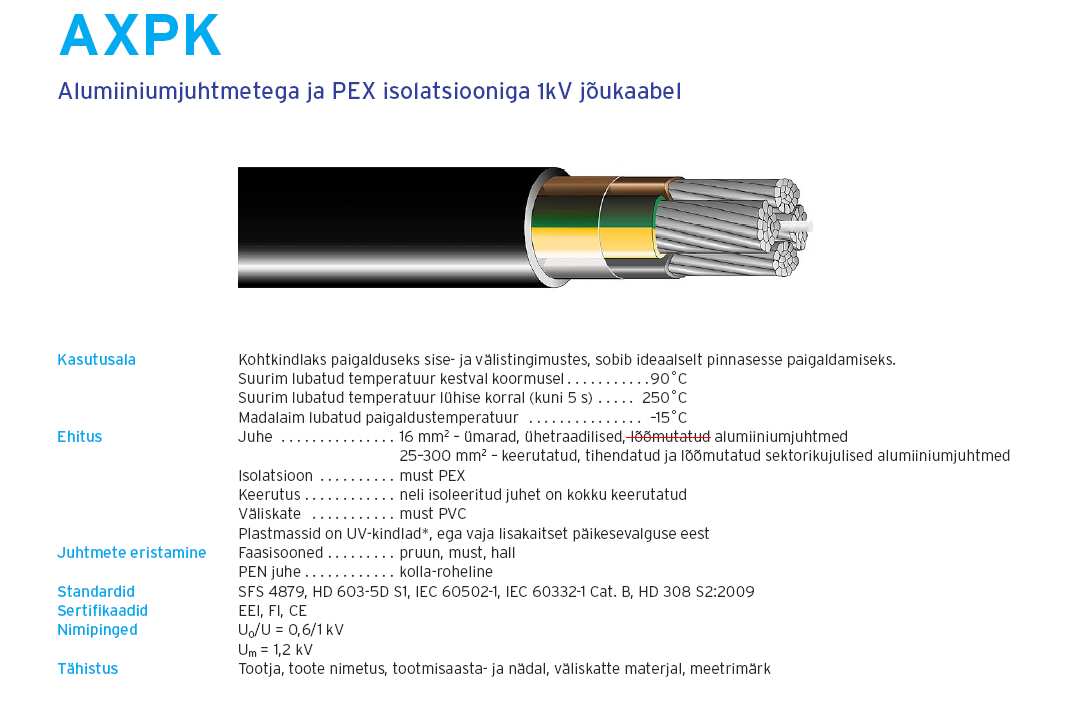

• Alumiiniumsoontega,  võrkpolüeteenisolatsiooniga  ja  PVC-
mantliga  Jõukaabel  AXPK  /  AXMK  on  ette  nähtud
kohtkindlaks paigaldamiseks nii sise- ja välis-paigaldistes
kui ka pinnases.



Jõukaabel AXPK/AXMK
  • Tänu  tugevale  mantlile  (must  ultraviolettkiirgusele
vastupidav  PVC-segu)  sobib  see  kaabel  paigaldamiseks
rasketes   ümbruse-oludes.  Kaablit  toodetakse  ristlõikega
alates 16 mm2.
Tekst põhineb raamatul “Elamute elektripaigaldised”
11





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

• Alumiiniumsoontega,  PVC-isolatsiooniga  ja  PVC-mantliga
jõukaabel
AMCMK
on
ette
nähtud
kohtkindlaks
paigaldamiseks nii sise-ja välispaigaldistes kui ka pinnases.
Tänu
tugevale
mantlile
(must
ultraviolettkiirgusele
vastupidav  PVC-segu)  sobib  see  kaabel  paigaldamiseks
rasketes
ümbruseoludes.
Kaabli
tulekindlus
vastab
standardile  IEC  60332-3.  Kaablit  toodetakse  ristlõikega
alates 16 mm2.



Jõukaabel AMCMK

12
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

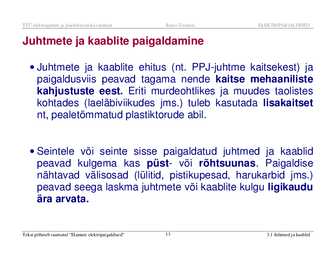

Juhtmete ja kaablite paigaldamine
  • Juhtmete ja kaablite ehitus (nt. PPJ-juhtme kaitsekest) ja
paigaldusviis  peavad  tagama  nende  kaitse  mehaaniliste
kahjustuste  eest.  Eriti  murdeohtlikes  ja  muudes  taolistes
kohtades  (laeläbiviikudes  jms.)  tuleb  kasutada  lisakaitset
nt, pealetõmmatud plastiktorude abil.

  • Seintele  või  seinte  sisse  paigaldatud  juhtmed  ja  kaablid
peavad  kulgema  kas  püst-  või  rõhtsuunas.  Paigaldise
nähtavad  välisosad  (lülitid,  pistikupesad,  harukarbid  jms.)
peavad seega  laskma  juhtmete või kaablite kulgu ligikaudu
ära arvata.

Tekst põhineb raamatul “Elamute elektripaigaldised”
13





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

• Joonisel
on
näidatud
juhistiku
paigaldamise
eelispiirkonnad
ning
pistikupesade
ja
lülitite
eeliskõrgused   seintel ,  mida  ei  kasutata  tõepindadena,
seega eeskätt eluruumides.



• Eriti  hoolikalt  tuleb  valida  elektripliidi  ühenduskarbi
asukoht,  sest  eeliskõrgusel  30  cm  ei  pruugi  selleks  pliidi
taga  piisavalt  ruumi  olla.  Sobivamaks  võib  osutuda
eelispaigalduspiirkonna  alumine  piir  (ligikaudu  15  cm
põrandast).

14
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

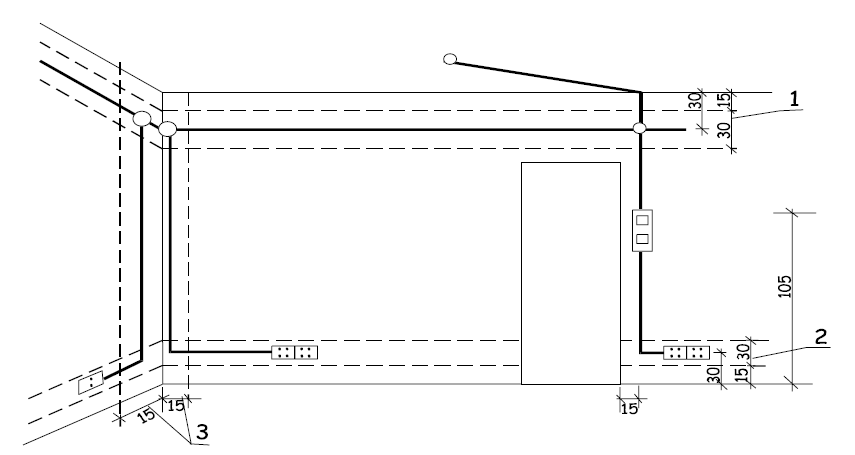

Juhistiku  paigalduspiirkonnad  ning  lülitite  ja  pistikupesade
paigalduskohad  ruumides,  mille  seintel  ei  ole  tööpindu
(mõõtmed sentimeetrites)
1 ja 2 – rõhtpaigalduspiirkonnad, 3 - püstpaigalduspiirkonnad
Tekst põhineb raamatul “Elamute elektripaigaldised”
15





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

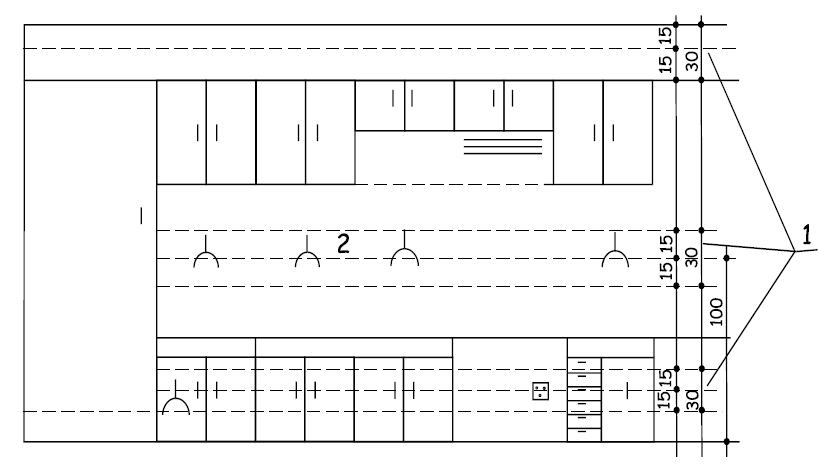

Juhistiku paigalduspiirkonnad ning lülitite ja pistikupesade
paigalduskohad ruumides, mille seintel on tööpindu (mõõtmed
sentimeetrites):
1 – juhistike paigalduspiirkonnad, 2- pistikupesade, valgustite
paigalduspiirkond
16
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

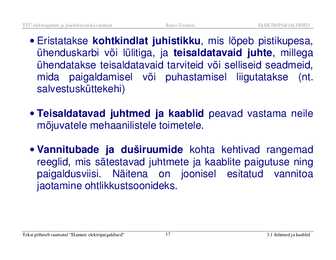

• Eristatakse  kohtkindlat  juhistikku,  mis  lõpeb   pistikupesa ,
ühenduskarbi  või  lülitiga,  ja  teisaldatavaid  juhte,  millega
ühendatakse teisaldatavaid tarviteid või selliseid seadmeid,
mida   paigaldamisel   või  puhastamisel  liigutatakse  (nt.
salvestusküttekehi)

• Teisaldatavad  juhtmed  ja  kaablid  peavad  vastama  neile
mõjuvatele mehaanilistele toimetele.

• Vannitubade  ja  duširuumide  kohta  kehtivad  rangemad
reeglid,  mis  sätestavad  juhtmete  ja  kaablite  paigutuse  ning
paigaldusviisi.  Näitena  on  joonisel  esitatud   vannitoa
jaotamine ohtlikkustsoonideks.

Tekst põhineb raamatul “Elamute elektripaigaldised”
17





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

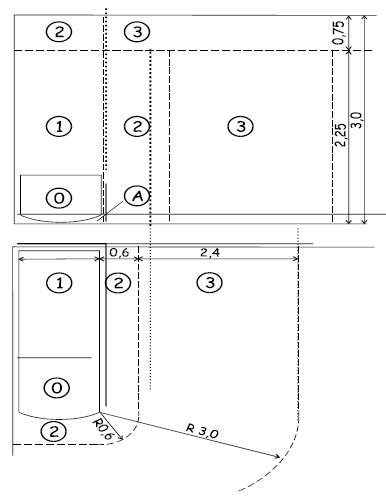

Vannitoa elektriohutsoonid (mõõtmed sentimeetrites)
18
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

•  Tsoonides  O,  1  ja  2  ei  tohi  paikneda  seadmeühendus-
karpe,  pistikupesi  ega  lüliteid.   Erandiks   on   tsoonide   1  ja  2
kaitseväikepingelülitid  ja  tsooni  2  kaitseeraldus- trafoga
varustatud pistikupesad pardlite toiteks.

• Tsooni  3  ja  sellest  väljapoole  võib  paigaldada  pistikupesi,
mille  kaitseks  käsutatakse  kas  kaitseeraldust,  kaitseväike-
pinget  või  rikkevoolukaitset.  Elektriseadmete  nõutavad
kaitseastmed vannitubades on esitatud tabelis.






Tekst põhineb raamatul “Elamute elektripaigaldised”
19





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

Elektriseadmete nõutavad kaitseastmed vannitubades

Tsoon
Nõutav
kaitseaste
0
IPX7
1 ja 2
IPX4
1  ja  2,  veejugade   IPX5
kasutamisel
3
IPX1
3,
veejugade  IPX5
kasutamisel


20
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED


Tüüppaigaldusviisid
  • Voolu toimel juhid kuumenevad. Juhi ükski soon ega juht
tervikuna  ei tohi aga kuumeneda sel määral, et see oleks
ohtlik juhi isolatsioonile, liidetele, klemmidele ja ümbrusele.

• Liigkuumenemist
saab
vältida
õigesti
valitud
liigkoormuskaitse abil. Selle valikul tuleb arvestada ka juhi
ümbruse temperatuuri.

• Kestvalt  lubatav  koormusvool  määratakse  IEC
standardeis  tüüp-paigaldusviiside  järgi,  mille põhimõtted on
skemaatiliselt kujutatud joonistel

Tekst põhineb raamatul “Elamute elektripaigaldised”
21





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED










  •  Näiteid kaablite ja juhtmete tüüppaigaldusviisidest
22
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

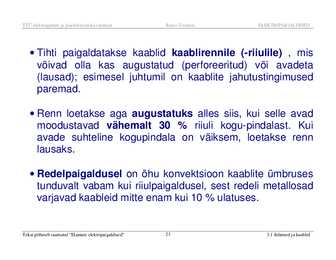

• Tihti  paigaldatakse  kaablid  kaablirennile  (-riiulile)  ,  mis
võivad  olla  kas  augustatud  (perforeeritud)  või  avadeta
(lausad);  esimesel  juhtumil  on  kaablite  jahutustingimused
paremad.
  • Renn loetakse aga augustatuks alles siis, kui selle avad
moodustavad  vähemalt  30  %   riiuli   kogu-pindalast.  Kui
avade   suhteline  kogupindala  on  väiksem,  loetakse  renn
lausaks.
  • Redelpaigaldusel on õhu  konvektsioon  kaablite ümbruses
tunduvalt  vabam  kui  riiulpaigaldusel,  sest  redeli  metallosad
varjavad kaableid mitte enam kui 10 % ulatuses.

Tekst põhineb raamatul “Elamute elektripaigaldised”
23





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

•  Konsool -,  konks-,  distantspell-  jms.  paigaldusel  võib  kaabli
lugeda paiknevaks vabas õhus.

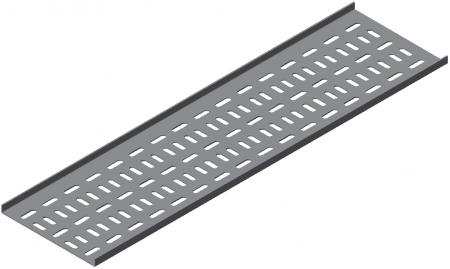

Kaablirenn







Kaabliredel




24
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

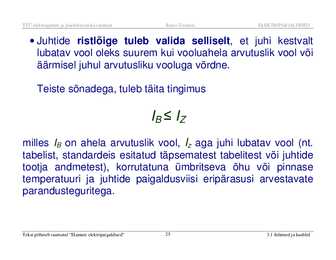

• Juhtide  ristlõige  tuleb  valida   selliselt ,  et  juhi  kestvalt
lubatav vool oleks suurem kui  vooluahela  arvutuslik vool või
äärmisel juhul arvutusliku vooluga võrdne.

Teiste sõnadega, tuleb täita tingimus

IB ≤ IZ

milles  IB  on  ahela  arvutuslik  vool,  Iz  aga  juhi  lubatav  vool  (nt.
tabelist,  standardeis  esitatud  täpsematest tabelitest või  juhtide
tootja  andmetest),  korrutatuna  ümbritseva  õhu  või  pinnase
temperatuuri  ja  juhtide  paigaldusviisi  eripärasusi  arvestavate
parandusteguritega.

Tekst põhineb raamatul “Elamute elektripaigaldised”
25





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

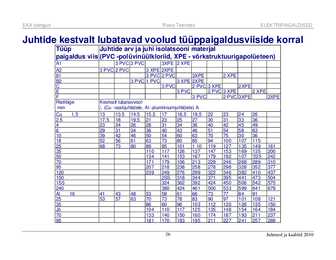

Juhtide kestvalt lubatavad  voolud  tüüppaigaldusviiside korral
Tüüp
Juhtide arv ja juhi isolatsooni materjal
paigaldus viis (PVC -polüvinüülkloriid, XPE - võrkstruktuurigapolüeteen)
A1

3 PVC 2 PVC
3XPE   2 XPE





A2
3 PVC 2 PVC
3 XPE  2XPE






81



3 PVC 2 PVC
3XPE
2 XPE


B2


3 PVC 1 PVC
3 XPE  2XPE




C




3 PVC
2 PVC 3 XPE
2XPE

E





3 PVC
2 PVC 3 XPE
2 XPE
F






3 PVC
2 PVC 3XPE
2XPE
Ristlõige
Kestvalt lubatavvool
 mm
/, (Cu -vaskjuhtidele, Al -alumiiniumjuhtidele) A
Cu       1,5
13
13.5   14.5   15,5   17
18,5   19,5   22
23
24
26

2.5
17.5   18
19.5   21
23
25
27
30
31
33
36

4
23
24
26
28
31
34
36
40
42
45
49

6
29
31
34
36
40
43
46
51
54
58
63

10
39
42
46
50
54
60
63
70
75
30
36

18
52
56
61
63
73
80
85
94
100
107   115

25
68
73
80
89
95
101
1 10   119
127
135   149
161
35



110
117
126
137
147
153
169   135
200
50



134
141
153
167
179
192
107   '225   242
70



171
179
106
213
229
246
268   289
310
95



207
218
238
258
278
298
328   352
377
120



239
249
276
299
322
346
382   410
437
150




2SS   318
344
371
395
441   473
504
1S5




324
362
392
424
450
506   542
575
240




380
424
461
500
533
599   641
679
Al       16
41
43
48
53
58
61
66
73
77
84
91

25
53
57
63
70
73
78
83
90
97
101   108
121
35



86
60
96
103
112
120
126   135
150
Jö



104
110
117
125
135
148
154   164
184
70



133
140
150
160
174
187
193   211
237
95



181
170
183
195
211
227
241   257
289
26
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

120



185
197
212
226
245
263
200   300
337
150




226
246
261
283
304
324   346
339
185




253
280
298
323
347
371   397
447
240




300
330
352
332
409
439   470
530


Juhistike liigvoolukaitse
  • Juhistikku kuuluvaid liine kaitstakse võimalike liigkoormus-
ja
lühisvoolude
toime
eest
sulavkaitsmetega
või
kaitselülititega,  mis  peavad  ohtliku  voolu  tekkimisel  selle
niivõrd kiiresti katkestama ning liini välja lülitama, et juhtide
riknemine  liigkuumenemise tagajärjel oleks välistatud.




Tekst põhineb raamatul “Elamute elektripaigaldised”
27





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

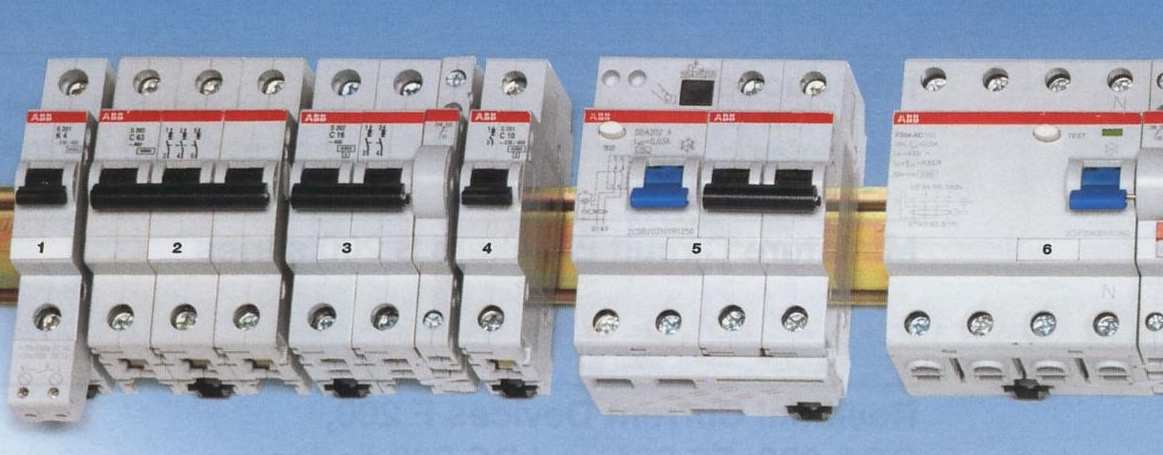

Kaitselülitite üldvaade




28
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED












Erinevate  sulavkaitsmete  näiteid
Tekst põhineb raamatul “Elamute elektripaigaldised”
29





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

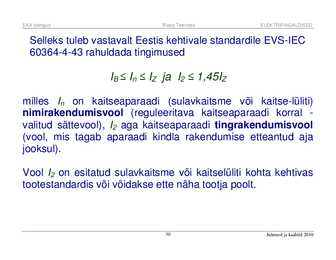

Selleks tuleb vastavalt Eestis kehtivale standardile EVS-IEC
60364-4-43 rahuldada tingimused

IB ≤ In ≤ IZ  ja  I2 ≤ 1,45IZ

milles  In  on  kaitseaparaadi  (sulavkaitsme  või  kaitse-lüliti)
nimirakendumisvool  (reguleeritava  kaitseaparaadi  korral  -
valitud  sättevool),  I2  aga  kaitseaparaadi  tingrakendumisvool
(vool,  mis  tagab  aparaadi  kindla  rakendumise  etteantud  aja
jooksul).

Vool  I2  on  esitatud  sulavkaitsme  või  kaitselüliti  kohta  kehtivas
tootestandardis või võidakse ette näha tootja poolt.


30
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

• Sulavkaitsmete  ja  kaitselülitite  rakendumistunnusjooned
on rahvusvahelistes standardites normitud.



• Juhistike
kaitseks
kasutatavate
kiiretoimelisi
sulavkaitsmete
rakendumistunnusjoone
tüübitähiseks
nendes
standardites
on
gG,
kaitselülite
rakendumistunnusjoone tähis on aga B.
Tekst põhineb raamatul “Elamute elektripaigaldised”
31





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED


  10 000s
1000
100
trak
10
5
1
0,4
0,1
0,01
I
In
0,001
1
1,5
2
3
4
5  6
8
10
15
20


Sulavkaitsme rakendumistunnusjoon

32
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

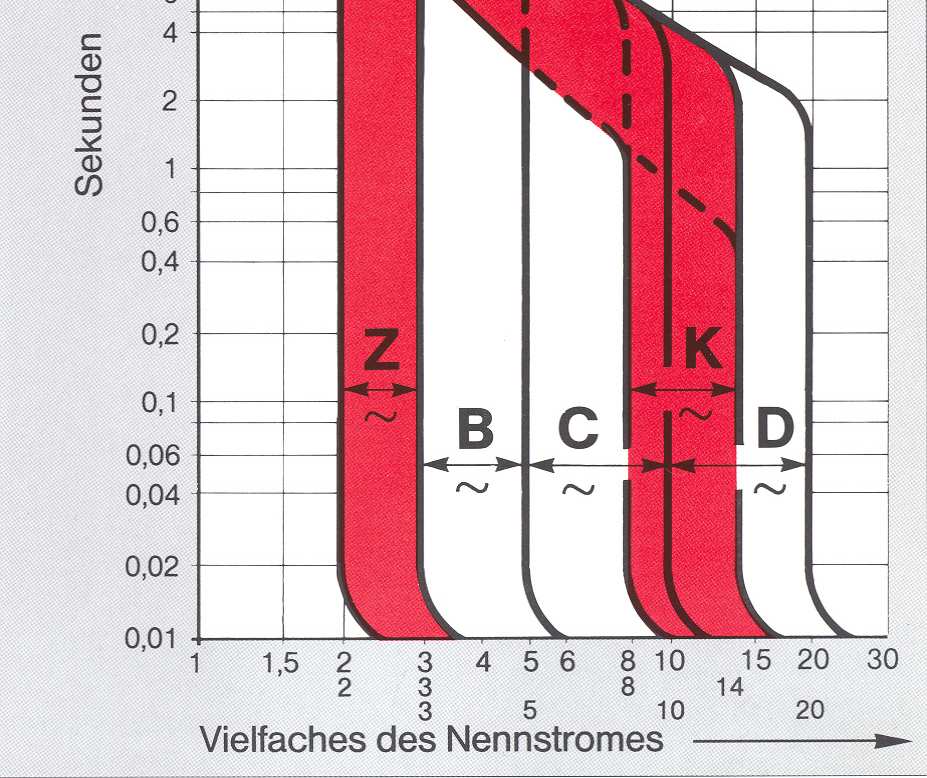

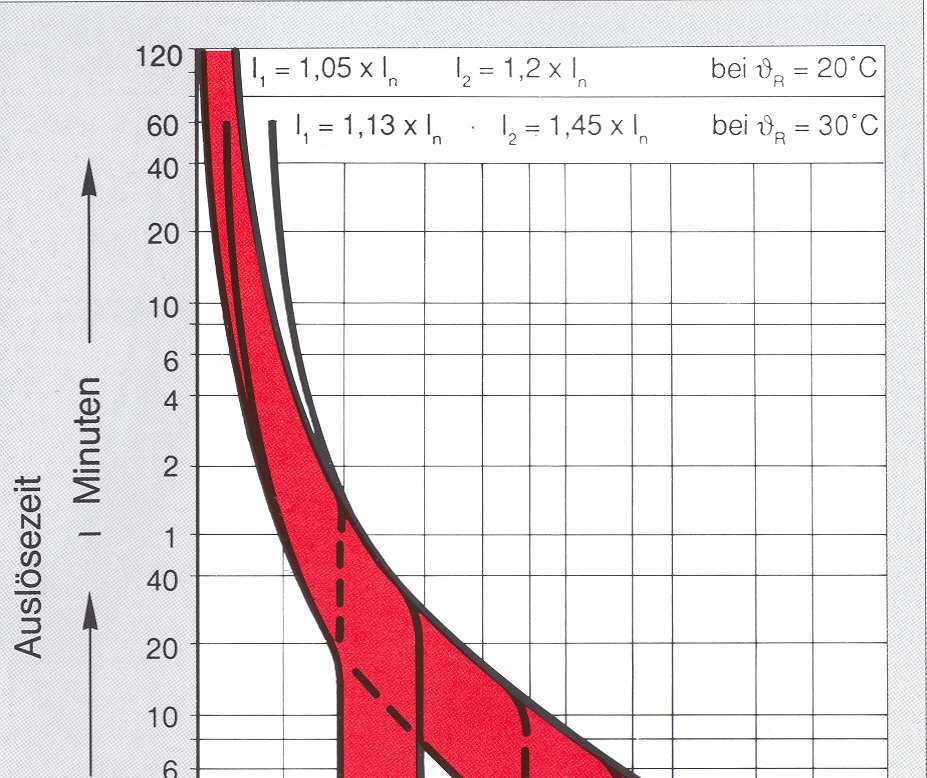

Kaitselülitite rakendumistunnusjooned
Tekst põhineb raamatul “Elamute elektripaigaldised”
33





3.1 Juhtmed ja kaablid
EKA loengud

Raivo Teemets


                 ELEKTRIPAIGALDISED

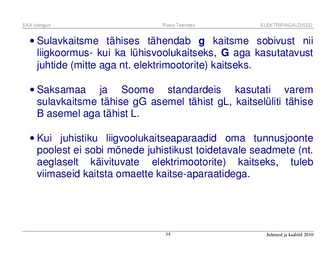

• Sulavkaitsme  tähises  tähendab  g  kaitsme  sobivust  nii
liigkoormus-  kui  ka  lühisvoolukaitseks,  G  aga  kasutatavust
juhtide (mitte aga nt. elektrimootorite) kaitseks.
  • Saksamaa  ja  Soome  standardeis  kasutati  varem
sulavkaitsme  tähise  gG  asemel  tähist  gL,  kaitselüliti  tähise
B asemel aga tähist L.
  • Kui  juhistiku  liigvoolukaitseaparaadid  oma  tunnusjoonte
poolest ei sobi mõnede juhistikust toidetavale seadmete (nt.
aeglaselt  käivituvate  elektrimootorite)  kaitseks,  tuleb
viimaseid kaitsta  omaette  kaitse-aparaatidega.



34
Juhtmed ja kaablid 2010
TTÜ elektriajamite ja jõuelektroonika instituut
Raivo Teemets


                 ELEKTRIPAIGALDISED

Tabel.
Sulavkaitsmete ja kaitselülitite valik vasksoontega
ja  polüvinüülkloriidisoiatsiooniga  juhtmete  ja  kaablite
liigvoolukaitseks

Rist -
Kaitseaparaadi  nimirakendusvool  In  (amprites)  olenevalt
lõige
juhtide paigaldusviisist ja  koormatud  soonte arvust
mm2
A1 ja A2
B1
B2
C
E
2
3
2
3
2
3
2
3
2
3
1,5
16
10/1 16
16
16
10/1 20
16
20
16
2,5
20
3
1
6
25
20
20
3
2
0
25
25
25
25
4
25
25
25/32 25
25
25
32/3 32/3 32/3 32/35
6
32/3 25/3 35/40 32/3 32/3 35/4 5
3
5/4 5
3
5/4 5
5
0
35/40
10
5
3
5/4 2
3
5/4 50
5
5
0
5
5
0
0
5
0
0
6
3
0
6
3
63
63
16
0
6
3
0
5
0
30
63
63
63
80
80
80
80
25

63

30

80

100
100
35

80

100
100
125
125
50

125
160





70

125
160







Tekst põhineb raamatul “Elamute elektripaigaldised”
35





3.1 Juhtmed ja kaablid
