Altimeetria
Marianne  Kangur

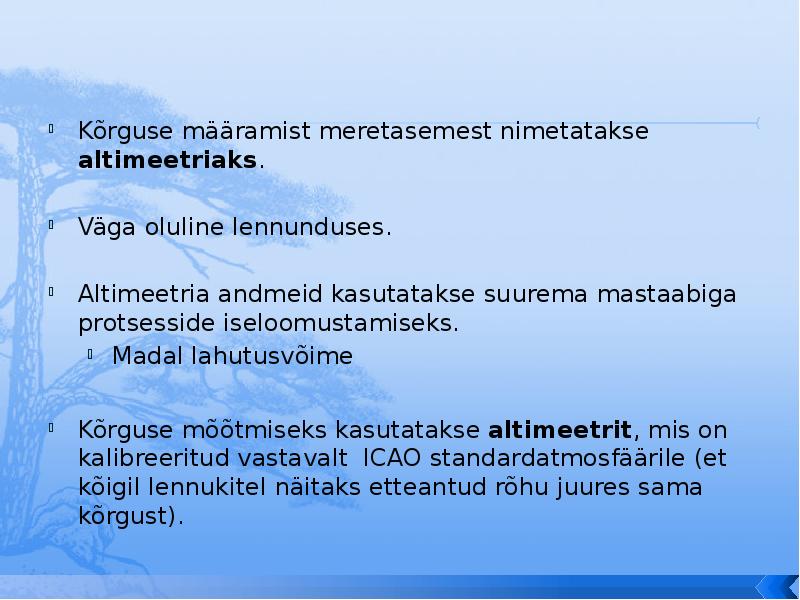

Kõrguse määramist meretasemest nimetatakse altimeetriaks.
Väga oluline lennunduses.
Altimeetria andmeid kasutatakse suurema mastaabiga protsesside
iseloomustamiseks.
Madal lahutusvõime
Kõrguse mõõtmiseks kasutatakse altimeetrit, mis on kalibreeritud
vastavalt   ICAO  standardatmosfäärile (et kõigil lennukitel näitaks
etteantud rõhu juures sama kõrgust).

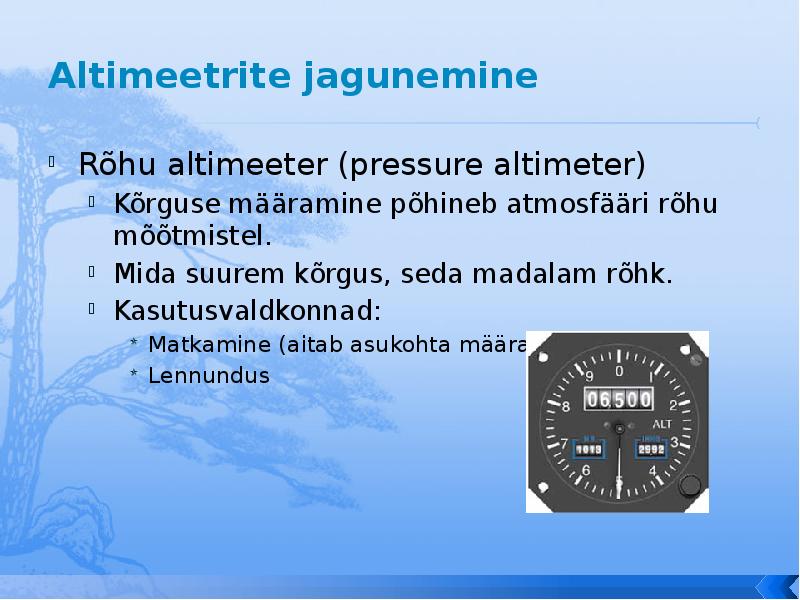

Altimeetrite jagunemine
Rõhu altimeeter ( pressure  altimeter)
Kõrguse määramine põhineb atmosfääri rõhu mõõtmistel.
Mida suurem kõrgus, seda madalam rõhk.
Kasutusvaldkonnad:
●
Matkamine  (aitab  asukohta  määrata)
●
Lennundus

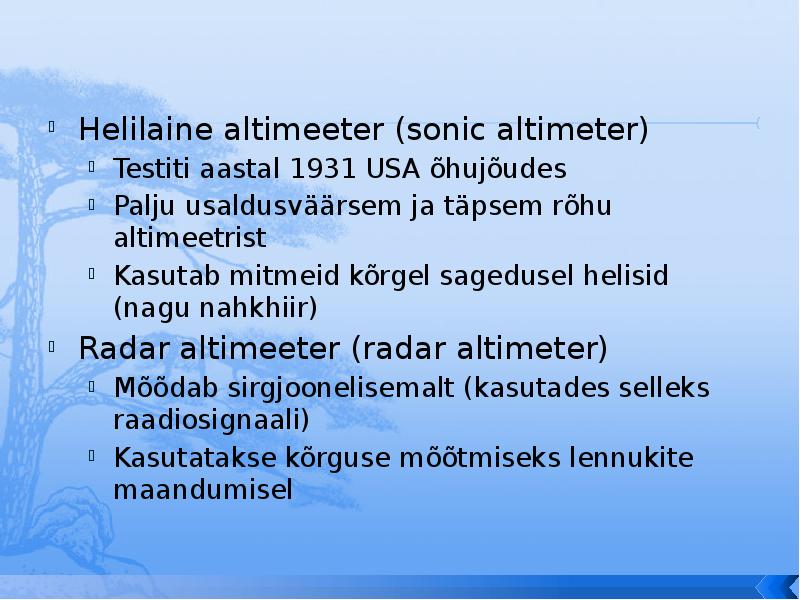

Helilaine altimeeter (sonic altimeter)
Testiti aastal  1931 USA õhujõudes
Palju usaldusväärsem ja täpsem rõhu altimeetrist
Kasutab mitmeid kõrgel sagedusel  helisid  (nagu nahkhiir )
Radar  altimeeter (radar altimeter)
Mõõdab sirgjoonelisemalt (kasutades selleks raadiosignaali)
Kasutatakse kõrguse mõõtmiseks lennukite maandumisel

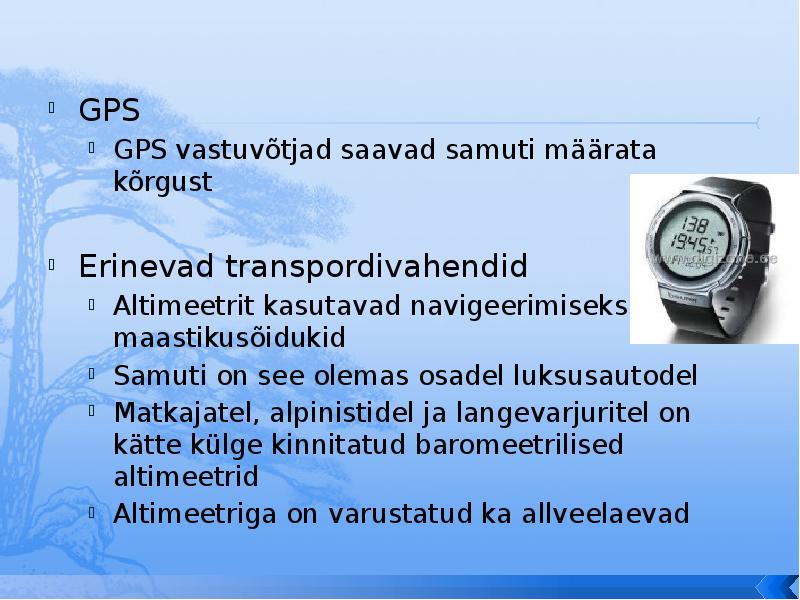

GPS
GPS vastuvõtjad saavad samuti määrata kõrgust
Erinevad transpordivahendid
Altimeetrit kasutavad navigeerimiseks maastikusõidukid
Samuti on see olemas osadel luksusautodel
Matkajatel, alpinistidel ja langevarjuritel on kätte külge
kinnitatud baromeetrilised altimeetrid
Altimeetriga on varustatud ka allveelaevad

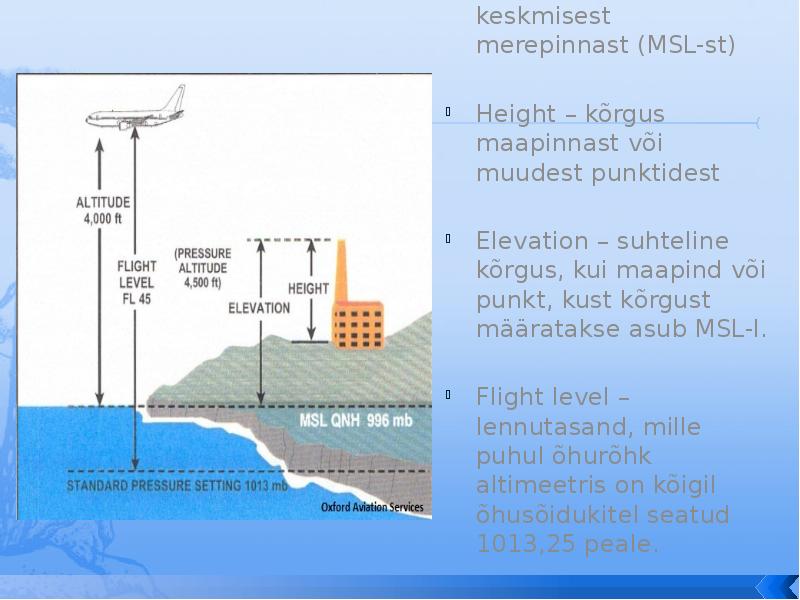

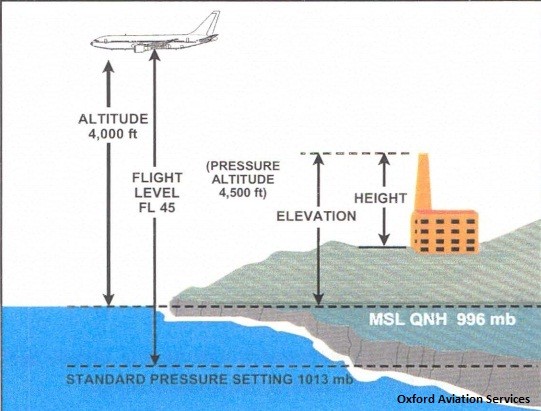

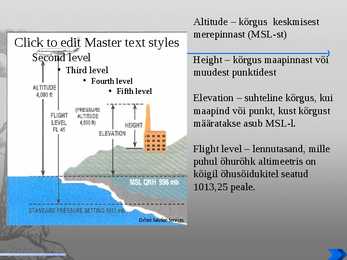

Altitude – kõrgus  keskmisest
merepinnast (MSL-st)
Click to edit Master text styles
Second level
Height – kõrgus maapinnast või
●
Third level
muudest punktidest
●
Fourth  level
●
Fifth level
Elevation  – suhteline kõrgus, kui
maapind või punkt, kust kõrgust
määratakse asub MSL-l.
Flight level – lennutasand, mille
puhul õhurõhk altimeetris on
kõigil õhusõidukitel seatud
1013 ,25 peale.

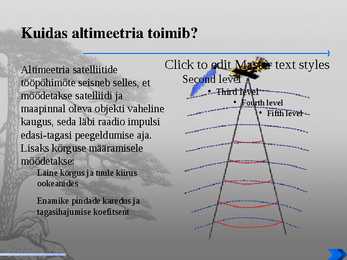

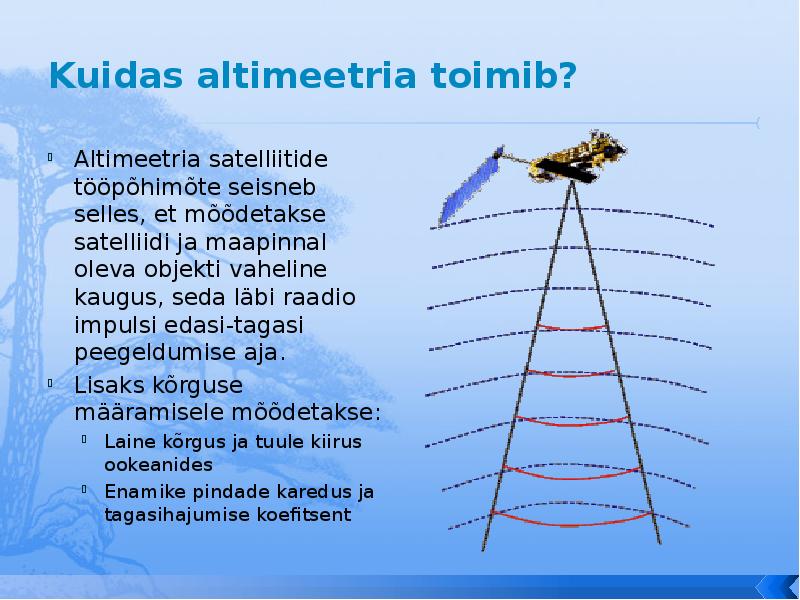

Kuidas altimeetria toimib?

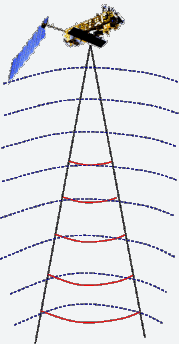

Altimeetria satelliitide
Click to edit Master text styles
tööpõhimõte seisneb selles, et
Second level
mõõdetakse satelliidi ja
●
Third level
●
Fourth level
maapinnal oleva objekti vaheline
●
Fifth level
kaugus, seda läbi raadio impulsi
edasi-tagasi peegeldumise aja.
Lisaks kõrguse määramisele
mõõdetakse:
Laine kõrgus ja tuule kiirus
ookeanides
Enamike pindade karedus ja
tagasihajumise koefitsent

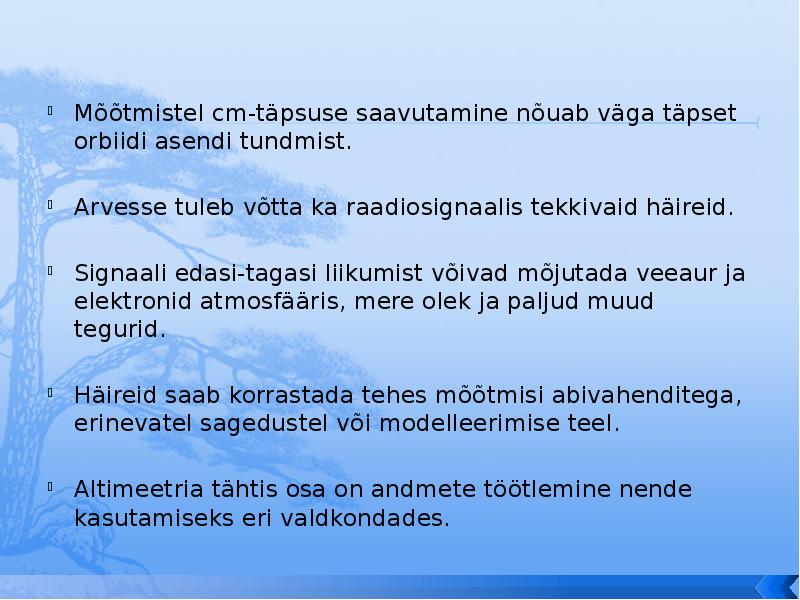

Mõõtmistel cm-täpsuse saavutamine nõuab väga täpset orbiidi
asendi tundmist.
Arvesse tuleb võtta ka raadiosignaalis tekkivaid häireid.
Signaali edasi-tagasi liikumist võivad mõjutada veeaur ja
elektronid atmosfääris, mere olek ja paljud muud tegurid.
Häireid saab korrastada tehes mõõtmisi abivahenditega,
erinevatel  sagedustel  või modelleerimise teel.
Altimeetria tähtis osa on andmete töötlemine nende kasutamiseks
eri valdkondades.

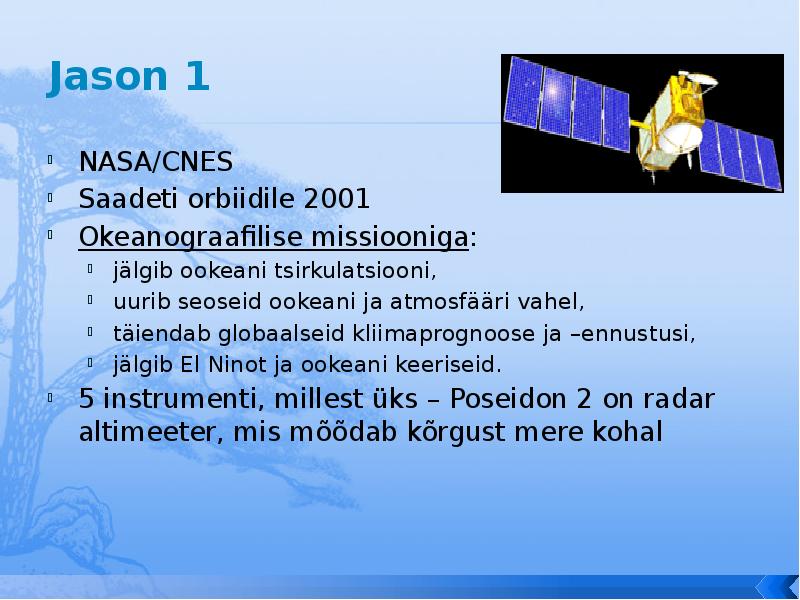

Jason 1
NASA /CNES
Saadeti orbiidile 2001
Okeanograafilise missiooniga:
jälgib ookeani tsirkulatsiooni,
uurib  seoseid  ookeani ja atmosfääri vahel,
täiendab globaalseid kliimaprognoose ja –ennustusi,
jälgib El Ninot ja ookeani keeriseid.
5 instrumenti, millest üks – Poseidon 2 on radar altimeeter, mis
mõõdab kõrgust mere kohal

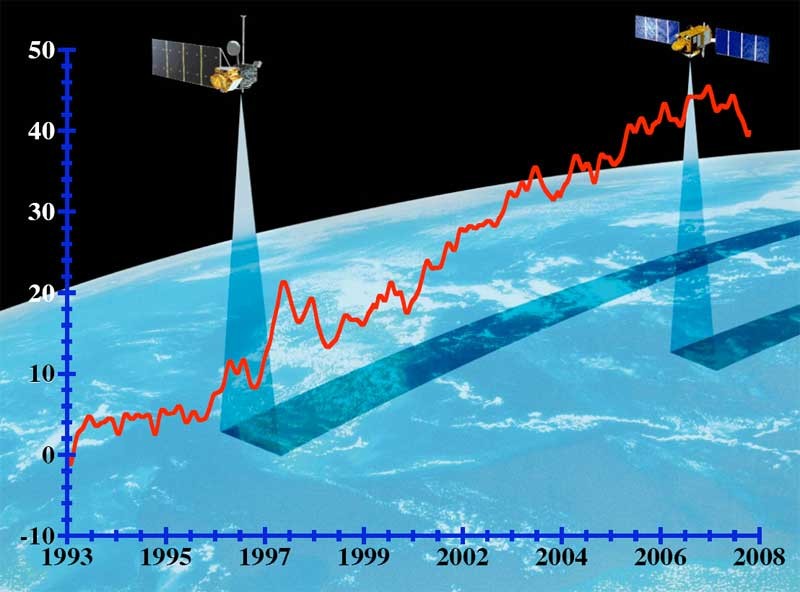

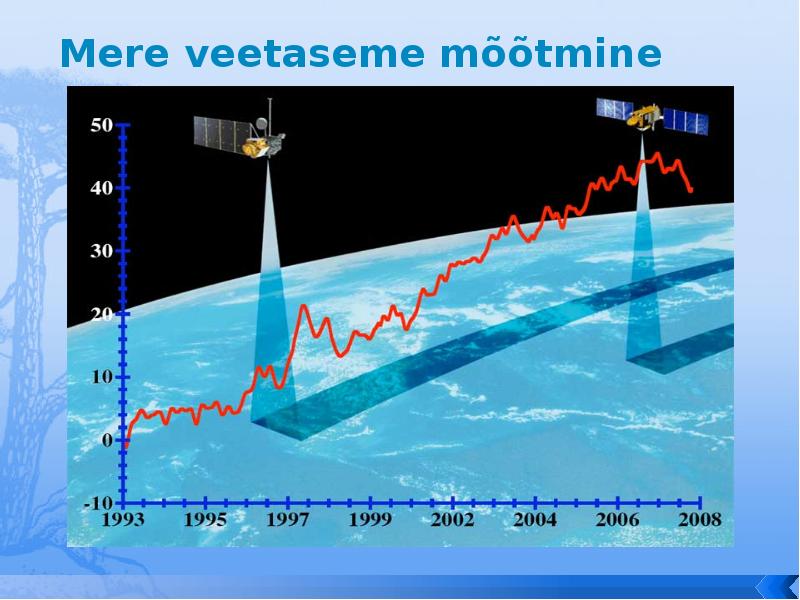

Mere veetaseme mõõtmine

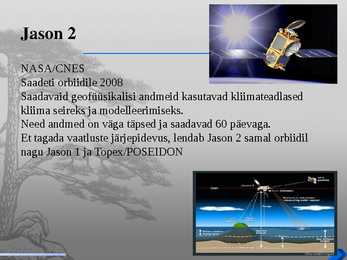

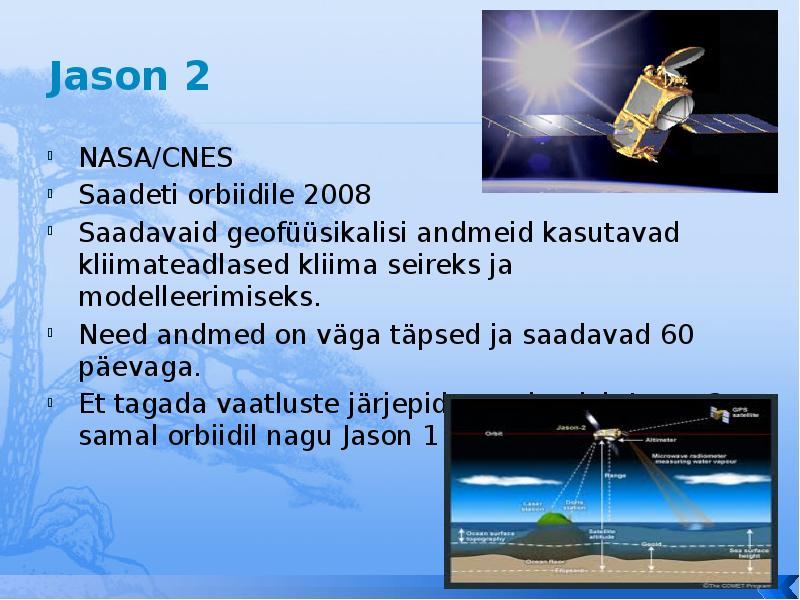

Jason 2
NASA/CNES
Saadeti orbiidile 2008
Saadavaid geofüüsikalisi andmeid kasutavad kliimateadlased
kliima seireks ja modelleerimiseks.
Need andmed on väga täpsed ja  saadavad 60 päevaga.
Et tagada vaatluste järjepidevus, lendab Jason 2 samal orbiidil
nagu Jason 1 ja Topex/POSEIDON

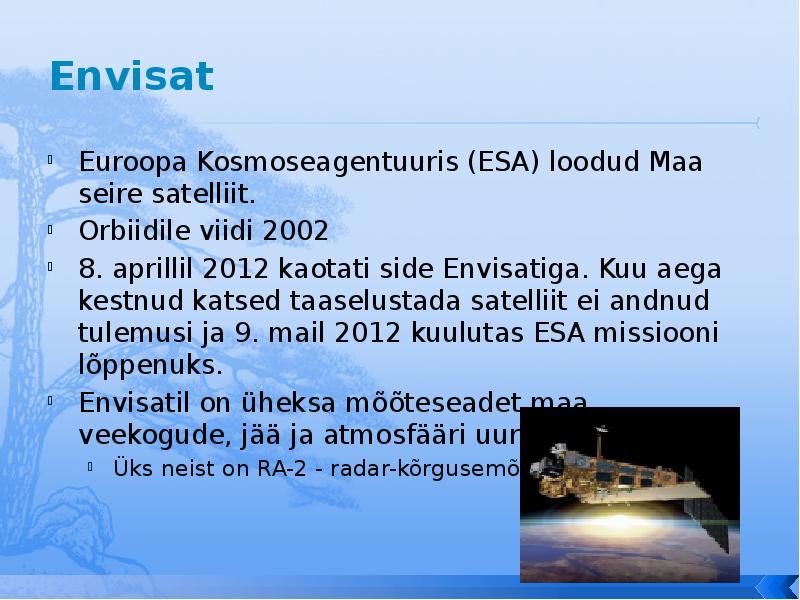

Envisat
Euroopa Kosmoseagentuuris (ESA) loodud Maa  seire   satelliit .
Orbiidile viidi 2002
8. aprillil  2012 kaotati side Envisatiga. Kuu aega kestnud katsed
taaselustada satelliit ei andnud tulemusi ja 9. mail 2012 kuulutas
ESA missiooni lõppenuks.

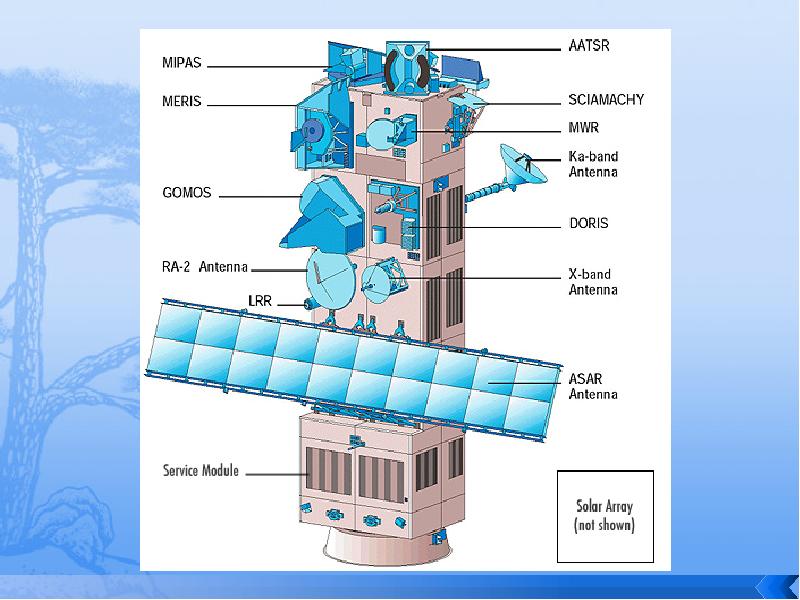

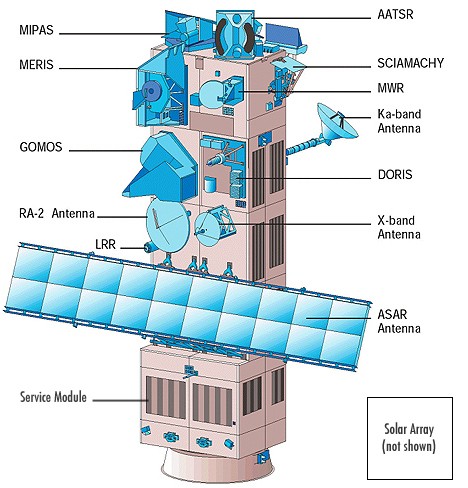

Envisatil on üheksa mõõteseadet maa, veekogude, jää ja
atmosfääri uurimiseks.
Üks neist on RA-2 - radar-kõrgusemõõtja

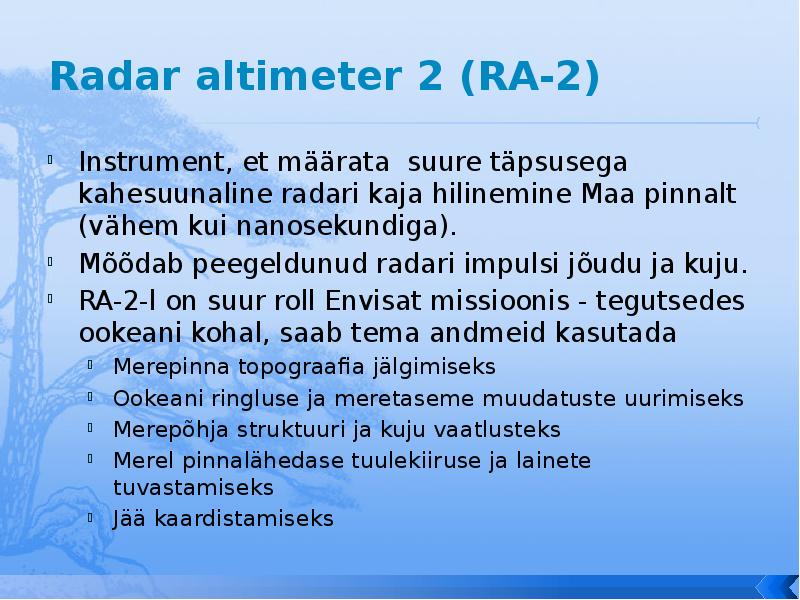

Radar altimeter 2 (RA­2)
Instrument , et määrata  suure täpsusega kahesuunaline radari  kaja
hilinemine Maa pinnalt (vähem kui nanosekundiga).
Mõõdab peegeldunud radari impulsi jõudu ja kuju.
RA-2-l on suur roll Envisat missioonis - tegutsedes ookeani kohal, saab
tema andmeid kasutada
Merepinna  topograafia jälgimiseks
Ookeani ringluse ja meretaseme  muudatuste  uurimiseks
Merepõhja struktuuri ja kuju vaatlusteks
Merel pinnalähedase tuulekiiruse ja lainete tuvastamiseks
Jää kaardistamiseks

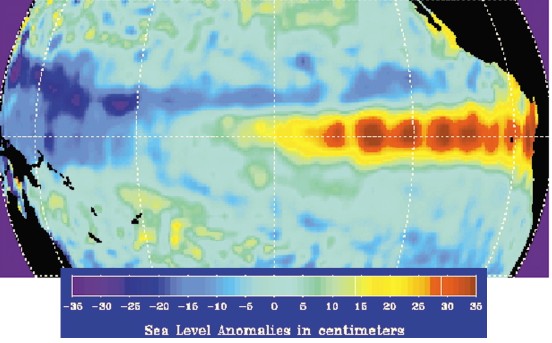

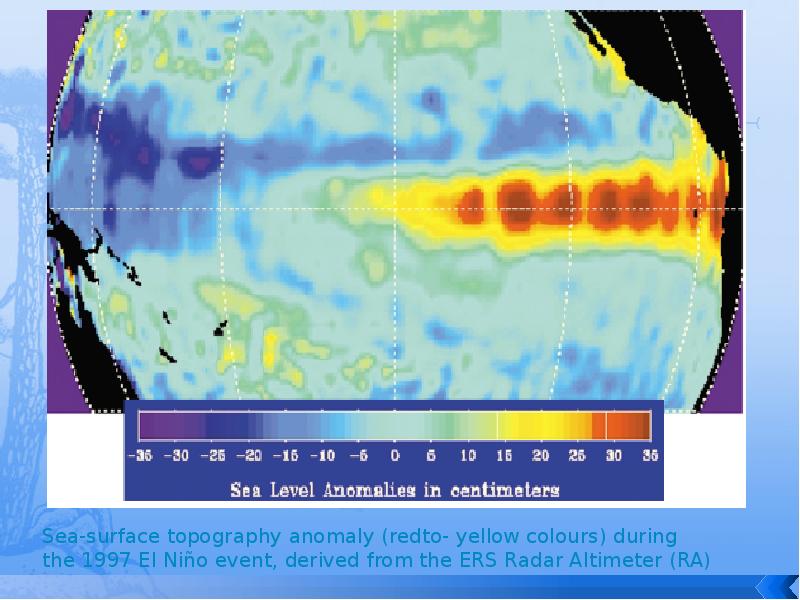

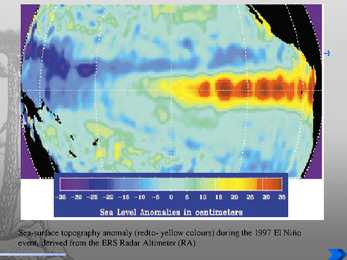

Sea­surface topography anomaly (redto­  yellow  colours)  during  the 1997 El Niño
event, derived from the ERS Radar Altimeter (RA)

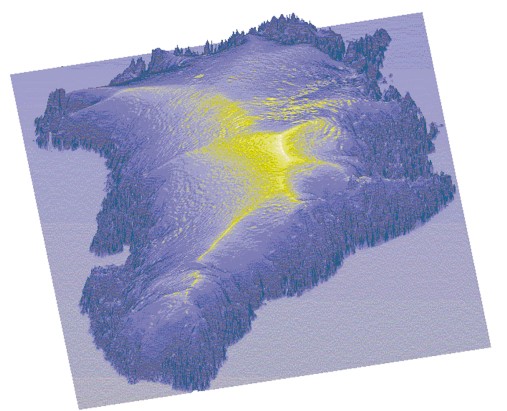

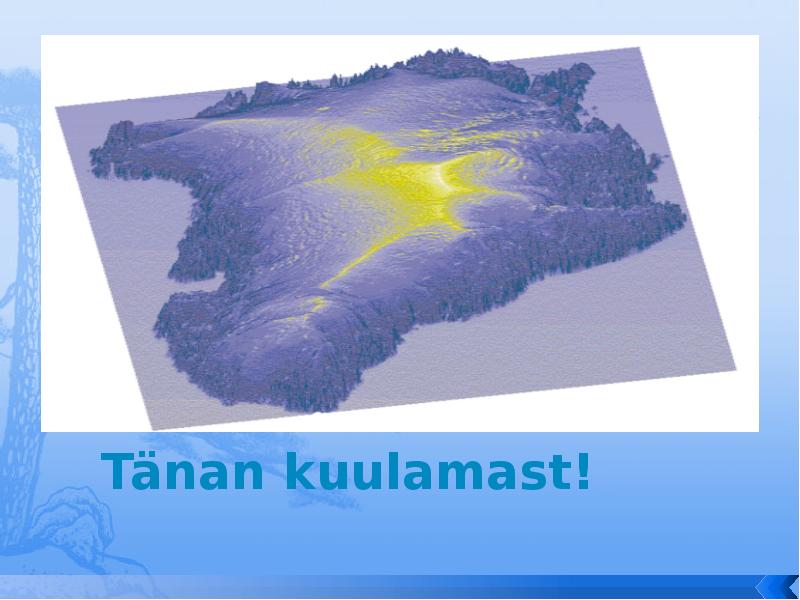

Tänan kuulamast!
