Richard Karming
VOLKSWAGEN POLO JÕUÜLEKANNE
REFERAAT
Õppeaines: JÕUÜLEKANNE
Transporditeaduskond
Õpperühm: KAT-31
Juhendaja : lektor Sven Andresen
Esitamiskuupäev: ...................................
Üliõpilase allkiri : ...................................
Õppejõu allkiri: ......................................
Tallinn 2015

sisukord

Sissejuhatus 3
1. Mootori andmed 4
2. Jõuülekande skeem 6
3. sidur 8
4. Siduri ajam 9
5. Käigukast 10
6. Kardaanülekanded ja rattavõllid 12
7. Rattad 15
8. Viidatud allikad 17

Sissejuhatus

Iseseisva töö ülesandeks on ühe konkreetse sõiduki ehituse kirjeldamine ning analüüsimine kursusel jõuülekanne käsitletud materjali valguses. Sõidukiks valisin 1997a VW Polo, lähtudes auto populaarsusest, lihtsusest, vanusest , millest tulenevalt on internetis laialdaselt informatsiooni sõiduki kohta ja ehituse selgitamine on arusaadavam ja üheselt mõistetavam, kui mõne moodsama sõiduki puhul.

Mootori andmed

Mootori andmed(töömaht, võimsus, kütus , pöördemoment, väline kiiruskarakteristika graafiliselt).

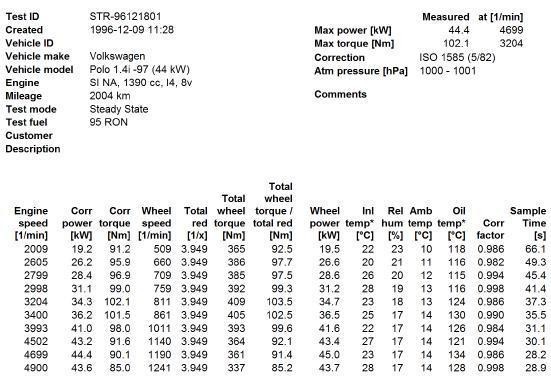

Sele 1. Mootori andmed [3]

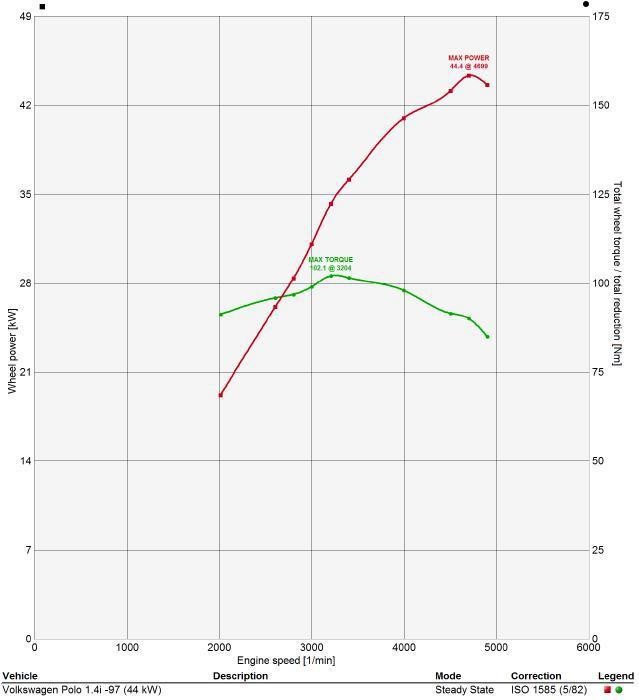

Väline kiiruskarakterisitka on välja toodud graafikul(Sele 2).
Sele 2. Graafik [3]

Jõuülekande skeem

Jõuülekande ülesanded on[1, p. 364]:

Mootori pöördemomendi ja pöörlemiskiiruse ülekandmine veoratastele.
Mootori pöördemomendi suurendamine veoratastel.
Mootori pöörlemissageduse vähendamine veoratastel

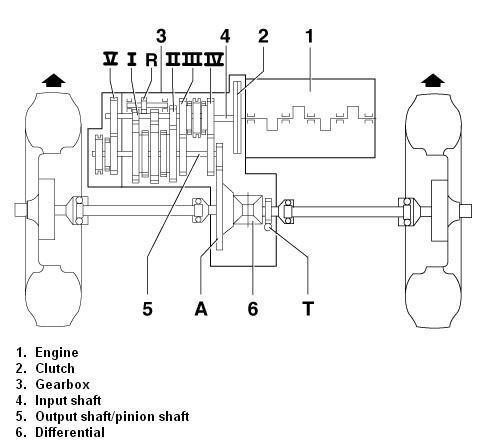

Sele 3. Jõuülekande skeem [4]

Mootor

Sidur

Käigukast

Sisendvõll

Töövõll

Diferentsiaal
Valitud sõidukil on esisillavedu ja mehaaniline käigukast. Jõuülekande skeem(sele 3).
Esisillaveo omadused[1, p. 365]:

Külgjõu ülekandumine esisilla on väiksem, kuna selle silla ratastele mõjub ka veojõud,
Kiirendamisel vähenevad vedavatel ratastel külgjõud ja veojõud, kuna selle käigus väheneb esisilla rataste koormus,
Ratastele mõjuvad muutuvad jõud mõjutavad rooliseadme tööd.

Eelised on odavamad tootmiskulud, parem haardumine ja läbivus, kuna mootori mass langeb vedavatele ratastele ning rattad tõmbavad, mitte ei lükka sõidukit edasi.

sidur

Siduri ülesanded[1, p. 366]:

Mootori pöördemomendi ülekandmine käigukastile. Käigukastile tuleb üle kanda mootori pöördemoment kogu pöörlemiskiiruse ulatuses ja kõikide liikumistingimuste korral.
Sujuv ja löögivaba paigaltvõtu võimaldamine. Paigaltvõtu ajal ühtlustakase pöörleva hooratta ja seisva käigukasti veovõlli pöörlemiskiirus liugehõõrdumise(libistamise) teel.
Kiire ja tõrgeteta käiguvahetuse võimaldamine. Selleks, et tagada lülitava käigukasti detailide sama pöörlemiskiirus, tuleb mootori ja käigukasti vaheline jõuülekanne katkestada.
Väändevibratsiooni summutamine. Mootori töö ja gaasivahetustaktide vahelduva järjestuse ning muutuva põlemisrõhu tõttu tekivad väntvõllis väändevibratsioonid. Siduriketta summutid vähendavad seda vibratsiooni, et vältida müra ja kulumist.
Mootori ja jõuülekande detailide kaitsmine ülekoormuse eest. Liiga kõrge pöördemomendi ülekandmist, nt mootori seiskumisel tekkiv, takistatakse libisemisega.

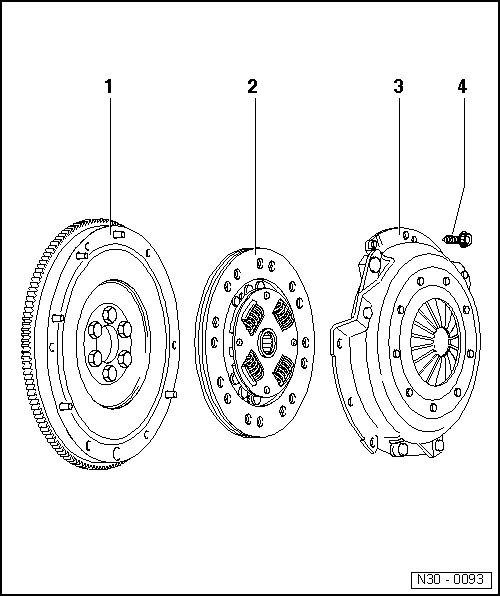

Siduri ehitus: 1) hooratas, 2) siduriketas , 3) surveplaat, 4) kinnituspolt.
Sele 4. Siduri ehitus [6]

Siduri ajam

Antud sõiduki siduri ajam on mehaaniline, mille tööd juhitakse trossiga(sele 5).

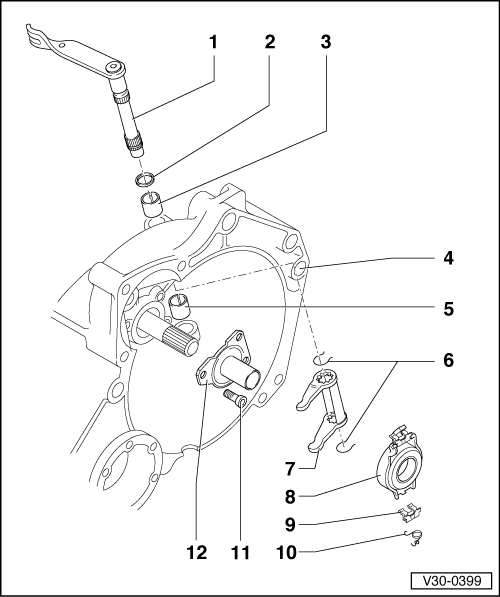

Sele 5. Siduri ajami ehitus [7]

Sidurihoob

Tihend

Paigalduspuks

Sidurikorpus

Paigalduspuks

Kinnitussplint

Sidurikahvel

Survelaager

Survelaagri kinnitussplint

Vedru

Polt

Survemuhv

Käigukast

Valitud sõiduk on varustatud 5-käigulise, käsilülitusega hammasrataskäigukastiga, mille tootjaks on VAG.
Hammasrataskäigukast on mootorsõiduki jõuülekanne siduri ja peaülekande vahel, mis muundab mootori pöördemomenti ja mootori pöörlemiskiirust. [1, p. 379]
Ülesanded[1, p 370]:

Mootori pöördemomendi muundamine ja ülekandmine,
Mootori pöörlemiskiiruse muundamine,
Seisval autol mootori tühikäigul töötamise võimaldamine,
Pöörlemissuuna vastupidiseks muutmine tagurpirisõidu võimaldamiseks.

Käikude ja ülekannete arvud

Ülekandearvud on valitud optimaalsed, et tagada igal käigul piisav võimsuse ja ökonoomsuse suhe.
Tabel 1
Käikude ja ülekannete arvud [5]
Manuaal käigukast
5-käiku 085
Tähis
DKF
Valmistatud
0.8 1998 to 09 1998
Jaotamise mudel
Polo 1995.../1.4 l. 44kW
Suhe: Z2: Z1 Peaülekanne
Käikudevaheline samm
62 : 16 = 3,875
1. käik
3,455 : 1,955 = 1,767
38 : 11 = 3,455
2. käik
1,955 : 1,250 = 1,564
43 : 22 = 1,955
3. käik
1,250 : 0,933 = 1,339
40 : 32 = 1,250
4. käik
0,933 : 0,740 = 1,260
42 : 45 = 0,933
5. käik
37 : 50 = 0,740
Tagurpidi käik
44 : 13 = 3,384
Spidomeetri ülekanne
12 : 20 = 0,600

Käigukasti juhtimine

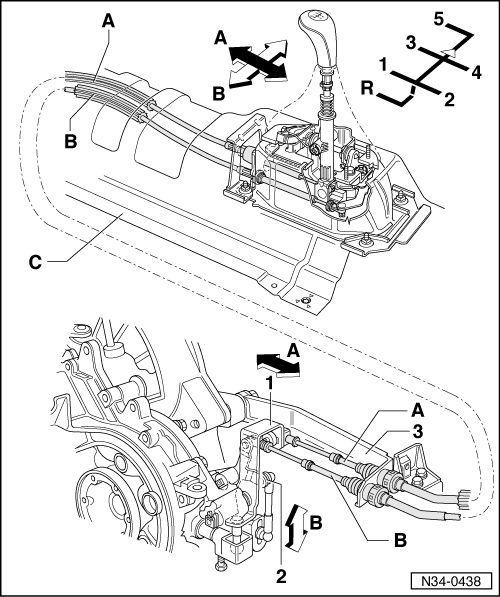

Käiguksti hoovastikku juhtiakse trossi abil. Tross on kinnitatud käiguvahetus hoova liigendi külge, kust omakorda jookseb tross käigukasti, mille sees juhitakse trossi abil käigukasti hoobasid ja kahvleid(sele 7).
Sele 7. Käigukasti juhtimine [8]

Kardaanülekanded ja rattavõllid

Valitud sõidukil kasutatakse püsikiirus-jäikliigend, ehk kuulvõllliigendeid ning püsikiirus-liugliigendeid, ehk tripoidliigendeid. Nende abil kantakse pöördemomenti diferentsiaalilt veoratastele(Sele 8.).

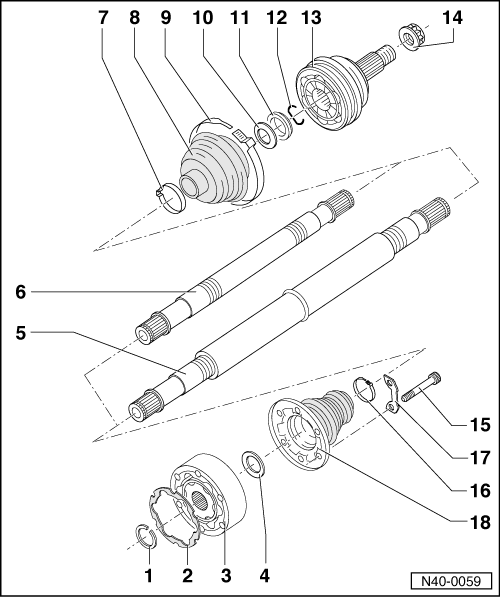

Sele 8. Kuulvõllliignd [9]
Püsikiirus-jäikliigend ehk kuulvõllliigend koosneb tähtvõrust, kuuliliuast, kuuliseparaatorist ja kuulidest. Kuuliliual ja tähtvõrul on kumerad sooned, milles jooksevad kuulid.[1, p. 407]
Püsikiirus-liugliigend ehk tripoidliigend võimaldab kuni 26 kraadist kaldenurka ja kuni 55mm telgsuunalist nihet. [1, p. 407]

Peaülekanne

Valitud sõidukil kasutatakse silinderhammasratas peaülekannet. Peaülekanne asub ühises korpuses koos käigukastiga( Sele 9.).
Peaülekande ülekandearv: 62 : 16 = 3,875
Ülesanded[1, p. 408]:

Pöördemomendi ülekandmine ja suurendamine,
Pöörlemiskiirust vähendav ülekanne,
Jõuülekande telje pööramine(vajadusel).

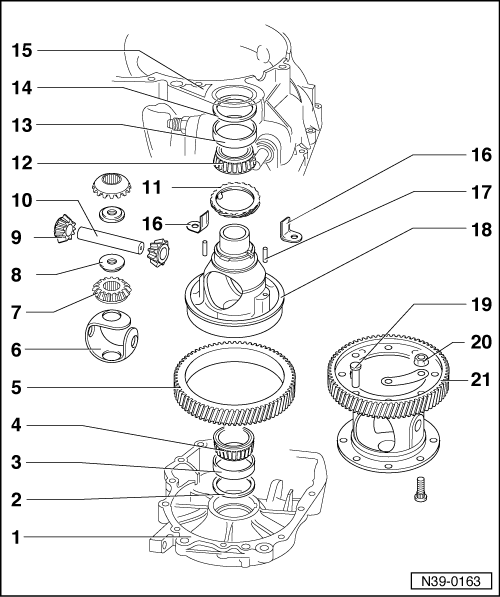

Sele 9. Peaülekanne ja diferentsiaal [2]

DIFERENTSIAAL

Valitud sõidukil kasutatakse silinderhammasratasdiferentsiaali(Sele 9.).
Ülesanded[1, p. 441]:

Veorataste pöörlemiskiiruse erinevuse tasakaalustamine. Kurvis sõites peavad auto väliskurvi-poolsed rattad läbima pikema teekonna kui sisekurivi-poolsed rattad. Samuti põhjustavad erinevad teekatted teepikkuse erinevusi. Seetõttu võivad sama silla rattad veereda erineva pöörlemiskiirusega.
Pöördemomendi jagamine ühtlase osadena veoratastele. Diferentsiaal kannab mõlemale veorattale edasi ühesuuruse pöördemomendi, ka siis, kui nt kurvis sõites üks veoratas teisest kiiremini pöörleb.

Rattad

Rattad kannavad edasi auto ja tee vahel toimivaid jõudusid ja momente, tagades läbi selle liikumise.
Rehvid on ainukeseks kontaktiks teepinna ja auto vahel, mistõttu peavad need olema laitmatus korras.
Velgede kohta kehtib sama, äärmisel juhul võivad mõralised veljed puruneda löökaugu tagajärjel ja tekitada avarii. Kõverdunud veljed tekitavad veermikus vibratsiooni, mis viib veermiku detailide enneaegse kulumiseni.
Valitud sõidukil kasutakatse järgmisi rattaid[10]:

Rehvid,Volkswagen Polo 1997

Diameeter : 13.0'' - 15.0''
Laius (mm): 175 - 195
Rehvi külgseina kõrgus: 50 - 65
Minimaalne rehvimõõt: 175/65R13
Maksimaalne rehvimõõt: 195/50R15

Veljed, Volkswagen Polo 1997

Poldivalem 4x100
Diameeter: 13.0'' - 15.0'';
Laius (tolli): 5 - 6.5;
Offset (mm): 35 - 38.

SUMMAARSED ÜLEKANDE ARVUD

Tabel 2
Ülekande arvud [5]
Esimene käik (1.) ülekande arv
Peaülekande ülekande arv
Lõplik ülekande arv
38 : 11 = 3,455
62 : 16 = 3,875
3,455 x 3,875 = 13,388
Kõrgeim käik (5.) ülekande arv
Peaülekande ülekande arv
Lõplik ülekande arv
37 : 50 = 0,740
62 : 16 = 3,875
0,740 x 3,875 = 2,867
Tagurpidi käik
Peaülekande ülekande arv
Lõplik ülekande arv
44 : 13 = 3,384
62 : 16 = 3,875
3,384 x 3,875 = 13,113

Viidatud allikad

9
[1]Autonduse käsiraamat, Autoerialade Kirjandus OÜ, 2014.

[2]„Diferentsiaal,“ [Võrgumaterjal]. Available : http://workshop-manuals.com/volkswagen/polo-mk3/power_transmission/5-speed_manual_gearbox_085/final_drive_differential_differential_lock/dismantling_and_assembling_differential/ . [Kasutatud 3 Oktoober 2015].

[3]„Graafik,“ [Võrgumaterjal]. Available: http://rototest-research.eu/popup/performancegraphs.php?ChartsID=323 . [Kasutatud 3 Oktoober 2015].

[4]„Jõuülekande skeem,“ [Võrgumaterjal]. Available: http://workshop-manuals.com/volkswagen/polo-mk3/power_transmission/5-speed_manual_gearbox_085/technical_data/transmission_layout/ . [Kasutatud 3 Oktoober 2015].

[5]„Käigukast,“ [Võrgumaterjal]. Available: http://workshop-manuals.com/volkswagen/polo-mk3/power_transmission/5-speed_manual_gearbox_085/technical_data/gearbox_identification/code_letters_gearbox_allocation_ratios_capacities/ . [Kasutatud 3 Oktoober 2015].

[6]„Sidur,“ [Võrgumaterjal]. Available: http://workshop-manuals.com/volkswagen/polo-mk3/power_transmission/5-speed_manual_gearbox_085/clutch_control/servicing_clutch/ . [Kasutatud 3 Oktoober 2015].

[7]„Siduri ajam,“ [Võrgumaterjal]. Available: http://workshop-manuals.com/volkswagen/polo-mk3/power_transmission/5-speed_manual_gearbox_085/gearbox_mechanicsoperation_constructiondiff./servicing_selector_mechanism_(cable_selector_mechanism) /. [Kasutatud 3 Oktoober 2015].

[8]„Käigukasti juhtimine,“ [Võrgumaterjal]. Available: http://workshop-manuals.com/volkswagen/polo-mk3/power_transmission/5-speed_manual_gearbox_085/gearbox_mechanicsoperation_constructiondiff./servicing_selector_mechanism_(cable_selector_mechanism) /. [Kasutatud 3 Oktoober 2015].

[9]„Veovõll,“ [Võrgumaterjal]. Available: http://workshop-manuals.com/volkswagen/polo-mk3/running_gear_axles_steering/front_suspension_drive_shafts/servicing_drive_shaft/assembly_overview_drive_shaft_with_constant_velocity_joint/ . [Kasutatud 3 Oktoober 2015].

[10]„Rattad,“ [Võrgumaterjal]. Available: http://www.wheel-size.com/size/volkswagen/polo/1997/ . [Kasutatud 3 Oktoober 2015].
