Laboratoorne töö
VORMISEGU  OMADUSTE MÄÄRAMINE
Töö eesmärk
Tutvuda vormisegu omadusteedega ja nende määramise meetoditega, ning omaduste
praktiline määramine
1. Töö selgitav osa
Liivvormid valmistatakse vormisegudest, mille valmistamiseks lisatakse liivaosakeste
siduvuse parandamiseks savi ja vett. Kvaliteetsete  valandite  saamiseks esitatakse
vormisegudele järgmisi nõudeid, nagu tugevus, gaasiläbilaskvus,  plastsus , väljalöödavus,
järeleandlikkus, kuumuspüsivus jt.

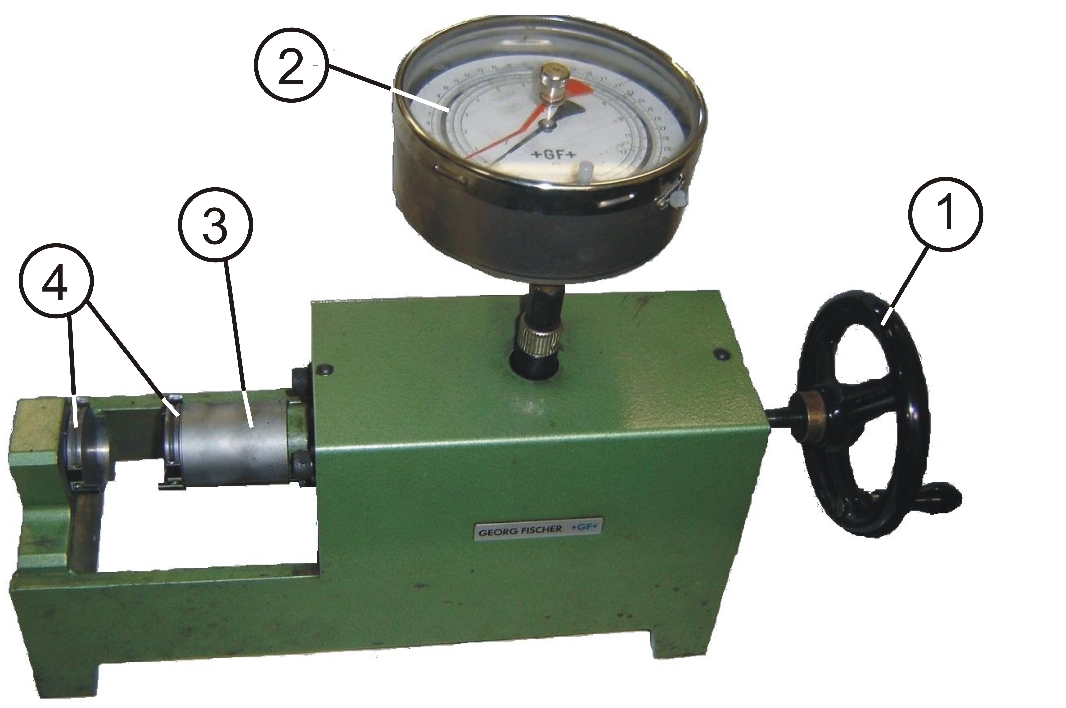

Vormisegu tugevus
Vormisegu tugevus sõltub savi ja niiskuse sisaldusest, liivaosakeste  suurusest  ja kujust.
Vormisegul määratakse tugevus (vt. 2.3 Vormisegu  survetugevuse  määramine) survele
ühesuguse tihedusega silindrilistel proovikehadel läbimõõduga 50 mm (vt. 2.1 Proovikehade
valmistamine).
Gaasiläbilaskvus
Sula metalli valamisel  liivvormi  tekivad seal gaasid, mis seotud õhu paisumisega  vormisegus,
sulametallis lahustunud gaaside eraldumisega, niiskuse aurustumisega,  sideainete  ja
keemiliste ühendile lagunemisega.
Juhul, kui  valandi  pind ei ole veel piisavalt  tardunud , siis kui nad ei saa väljuda läbi vormi
seinte, võivad valandites tekkida gaasitühikud. Tekkinud gaaside
rõhk sõltub gaaside tekkimise ja  vormist  eraldumise kiirusest, mida
iseloomustatakse vormi gaasiläbilaskvusteguriga.

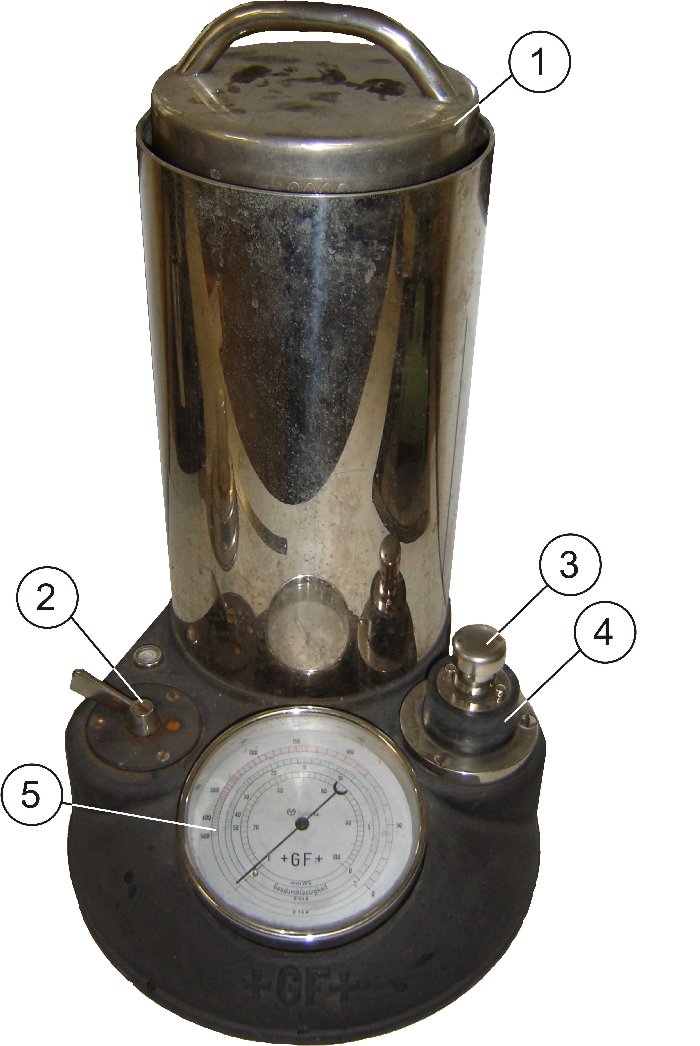

Vormisegu gaasiläbilaskvus määratakse eriseadmel (vt. 2.2
Gaasiläbilaskvusteguri määramine), kus vormisegust silindrilisest
katsekehast (läbimõõduga 50 mm ja kõrgusega 50 mm) surutakse
läbi 2000 cm3 õhku, mille rõhku p katsekeha ees mõõdetakse
manomeetriga (joon. 1).

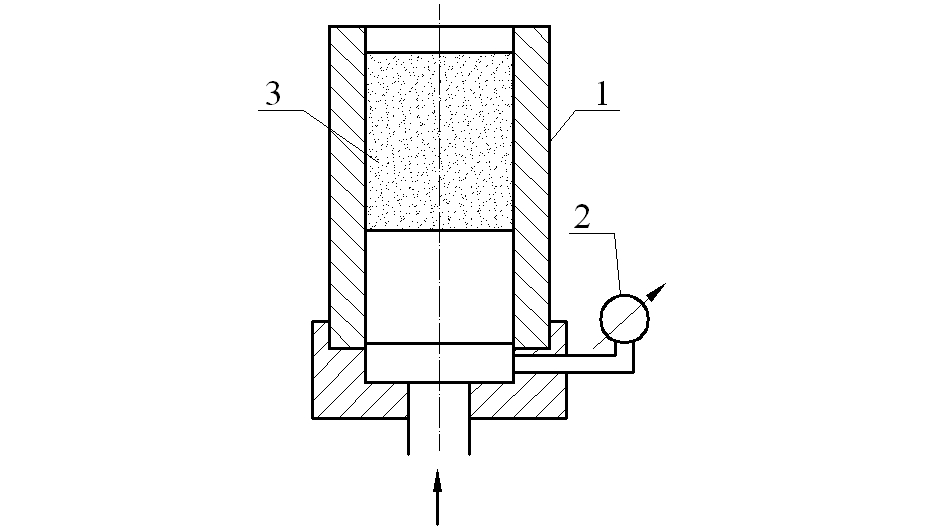

Joon. 1 Gaasiläbilaskvusteguri määramise seade. 1- hülss, 2 –
manomeeter , 3 –  proovikeha
Gaasiläbilaskvustegur arvutatakse valemiga
V ⋅ h
K =
F ⋅ p ⋅ t
kus V – läbi katsekeha juhitav õhu ruumala cm3, h – proovikeha kõrgus cm, F – katsekeha
ristlõige cm2, p – rõhk katsekeha ees g/cm2 ja t – 2000 cm3 õhu läbimineku aeg.
Praktikas määratakse gaasiläbilaskvustegurit  kiirendatud  meetodil. Katsekeha ette on
paigutatud kas 1,0 või 1,5 mm  avade  läbimõõduga düüs ja manomeetriga mõõdetakse
rõhkude vahet. Manomeeter on kalibreeritud nii, et näitab ringskaalal (sõltuvalt valitud düüsi
läbimõõtust kas sisse-, keskmine- või välisskaala) gaasiläbilaskvustegurit K.
1
2. Töö käik
2.1 Proovikehade valmistamine
Kaaluda 170 g vormisegu, kallata see põhjaga hülssi (1 ja
2, vt joon. 2) ning paigutada rammimisseadmesse, viia
rammimisseadme langevad osad (3, mass 6,35 kg)
vasakpoolse  hoova  abil alla ja tihendada vormisegu
parempoolse hoova abil kolme löögiga.
Proovikeha (5) kättesaamiseks eemalda hülsi põhi (2) ja
suru abitempliga (6) hülsi ühe otsa poole.

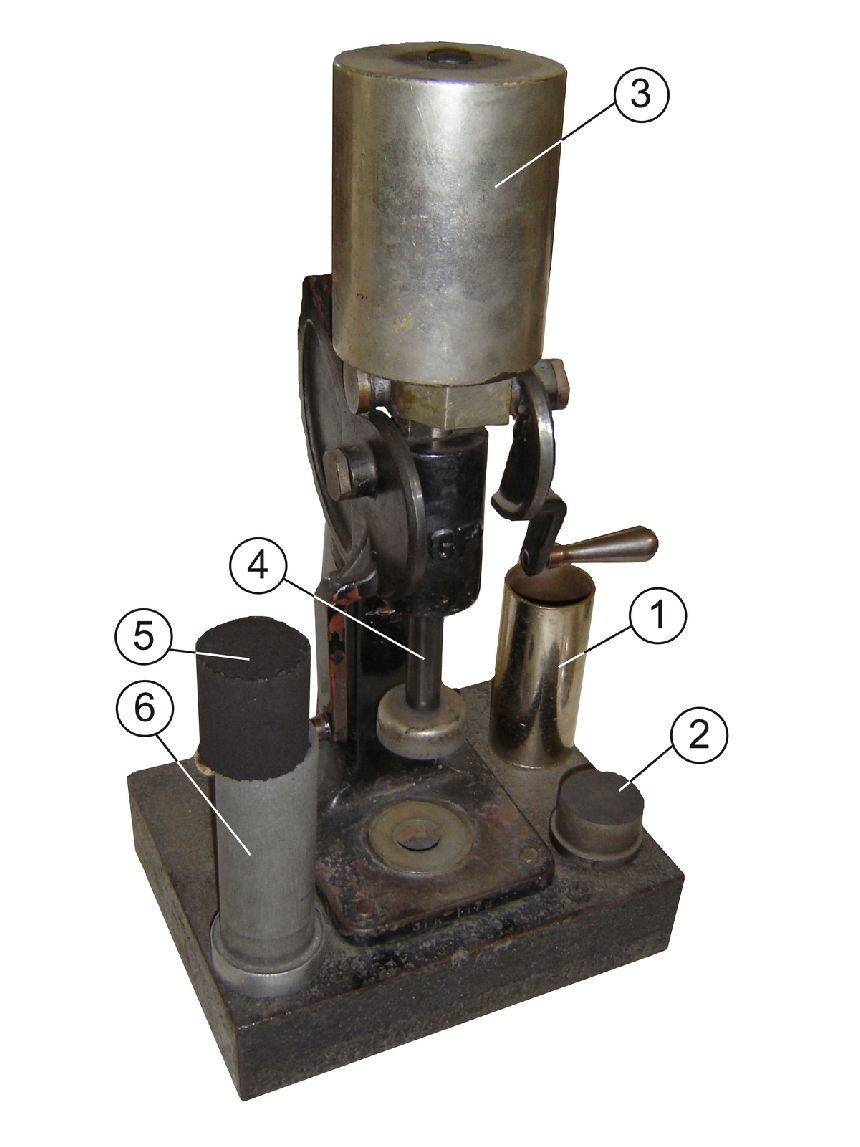

Joon. 2 Rammimisseade: 3 – ramm; 4 – juhtliist; 1 – hülss; 2 –
hülsipõhi; 5 – proovikeha; 6 – tõukur (abitempel).
Et tagada katsekehale pärast kolme  lööki  ettenähtud kõrgus
h = 50±0,8 mm, peab rammi juhtvardal (4) olev kriips
jääma  juhtliistul olevate äärmiste kriipsude vahele (joon
2a). Vastasel korral tuleb vormisegu hülsist välja suruda ja
kaaluda uuesti kas veidi rohkem või vähem 170 grammist,
olenevalt vajadusest.

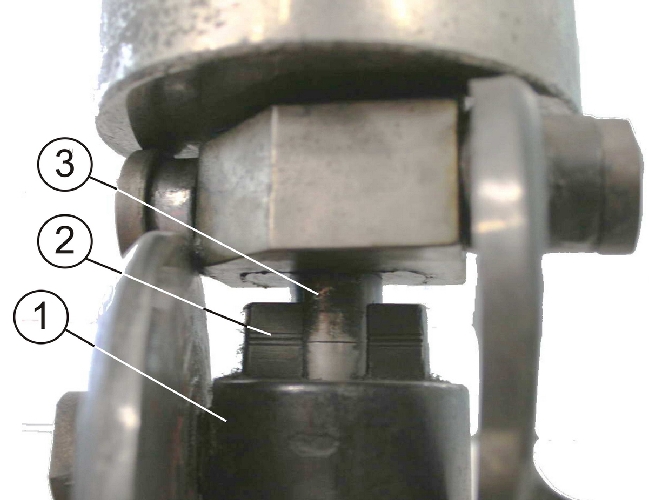

Joon. 2a Rammimisseade: 1 – ramm; 2 – kriipsud; 3 –
juhtvarras.
