Võrgukaardid
Juhendaja: Raul Metsaäär
Koostaja: Siim Türnpuu
NIC (Network Interface Card)

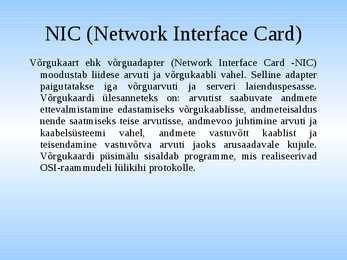

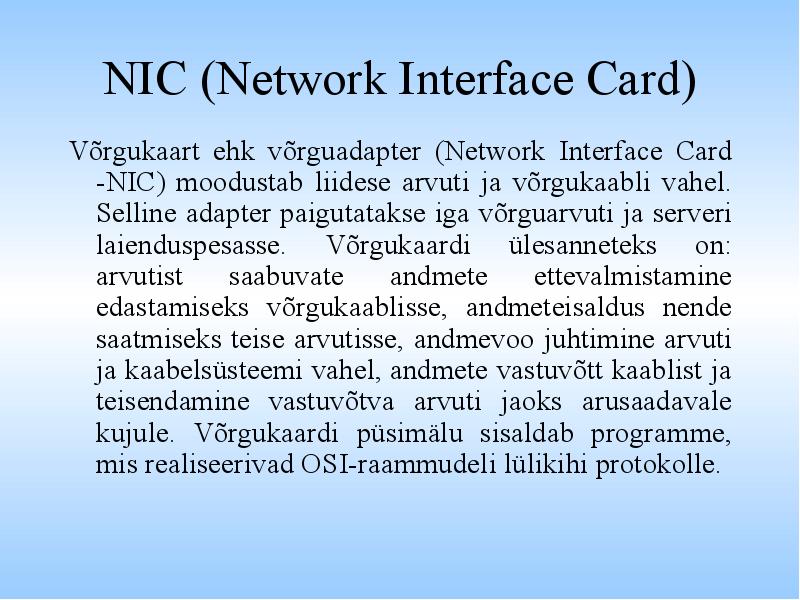

Võrgukaart ehk võrguadapter (Network Interface Card -NIC)
moodustab liidese arvuti ja võrgukaabli vahel. Selline adapter
paigutatakse iga võrguarvuti ja serveri laienduspesasse.
Võrgukaardi ülesanneteks on: arvutist saabuvate andmete
ettevalmistamine edastamiseks võrgukaablisse, andmeteisaldus
nende saatmiseks teise arvutisse, andmevoo juhtimine arvuti ja
kaabelsüsteemi vahel, andmete vastuvõtt kaablist ja
teisendamine vastuvõtva arvuti jaoks arusaadavale kujule.
Võrgukaardi püsimälu sisaldab programme, mis realiseerivad
OSI-raammudeli lülikihi protokolle.

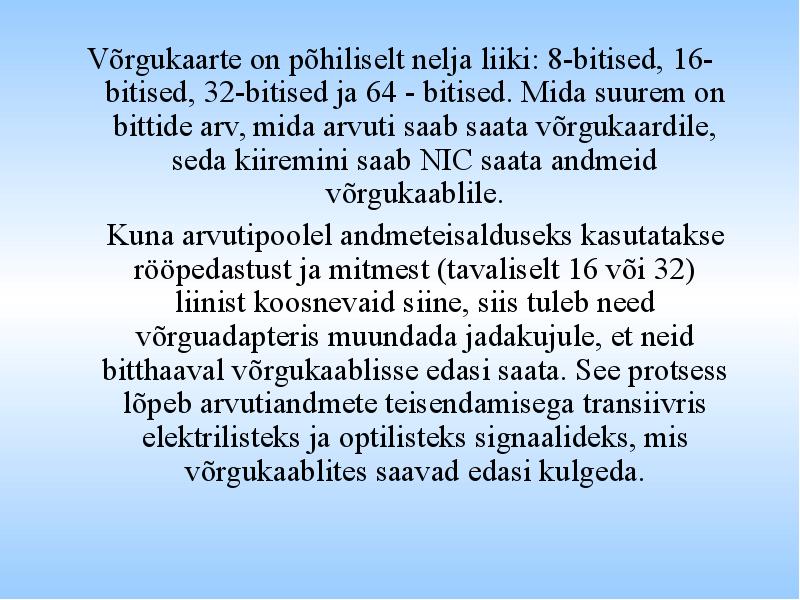

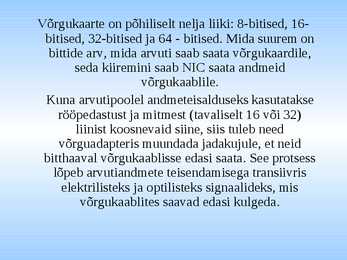

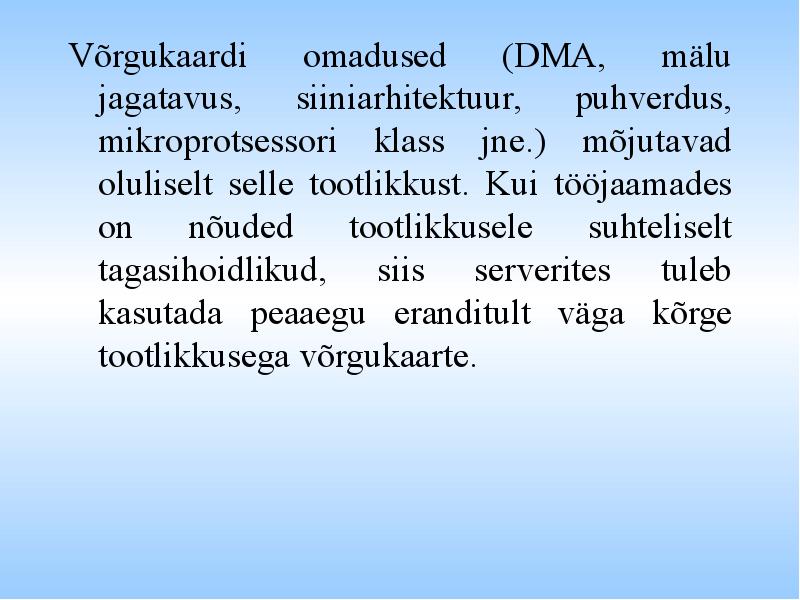

Võrgukaarte on põhiliselt nelja liiki: 8-bitised, 16-
bitised, 32-bitised ja 64 - bitised. Mida suurem on
bittide arv, mida arvuti saab saata võrgukaardile,
seda kiiremini saab NIC saata andmeid
võrgukaablile.

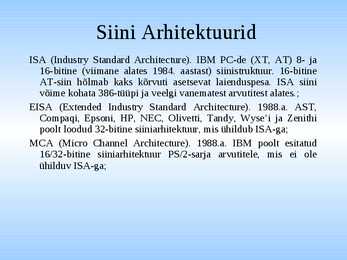

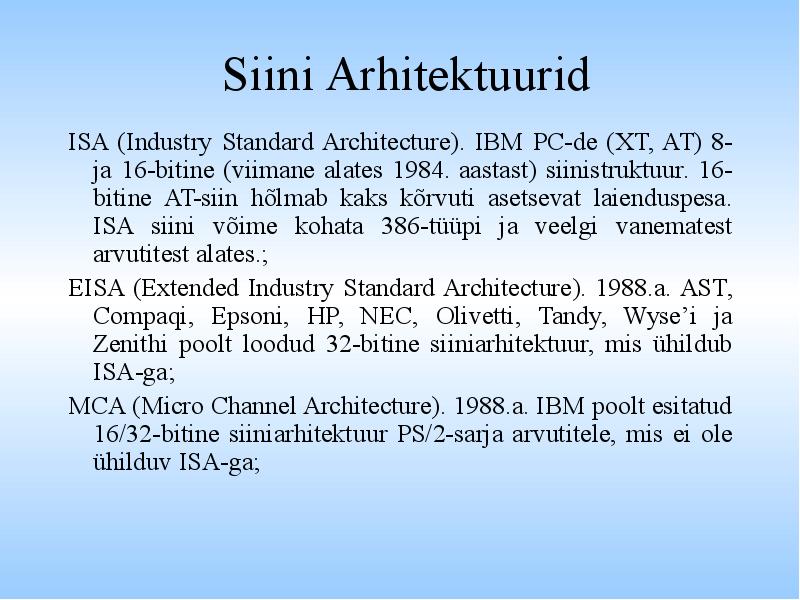

Kuna arvutipoolel andmeteisalduseks kasutatakse
rööpedastust ja mitmest (tavaliselt 16 või 32)
liinist koosnevaid siine, siis tuleb need
võrguadapteris muundada jadakujule, et neid
bitthaaval võrgukaablisse edasi saata. See protsess
lõpeb arvutiandmete teisendamisega transiivris
50 punkti
Autor soovib selle materjali allalaadimise eest saada 50 punkti.
~ 17 lehte
Lehekülgede arv dokumendis
2012-10-30
Kuupäev, millal dokument üles laeti
21 laadimist
Kokku alla laetud
0 arvamust
Teiste kasutajate poolt lisatud kommentaarid
Koolimaterjal
Õppematerjali autor

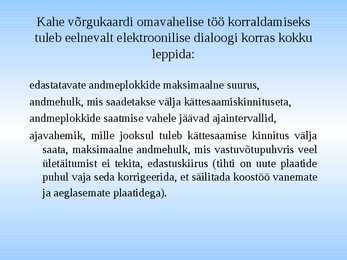

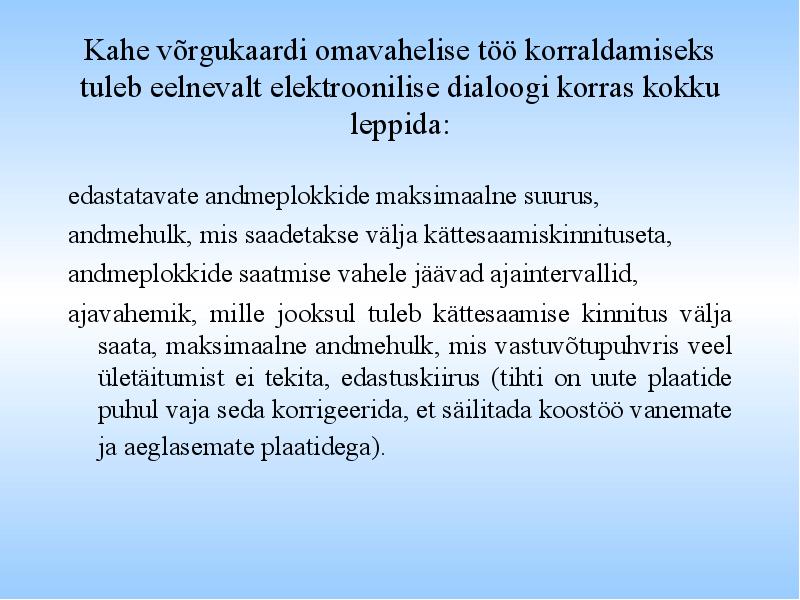

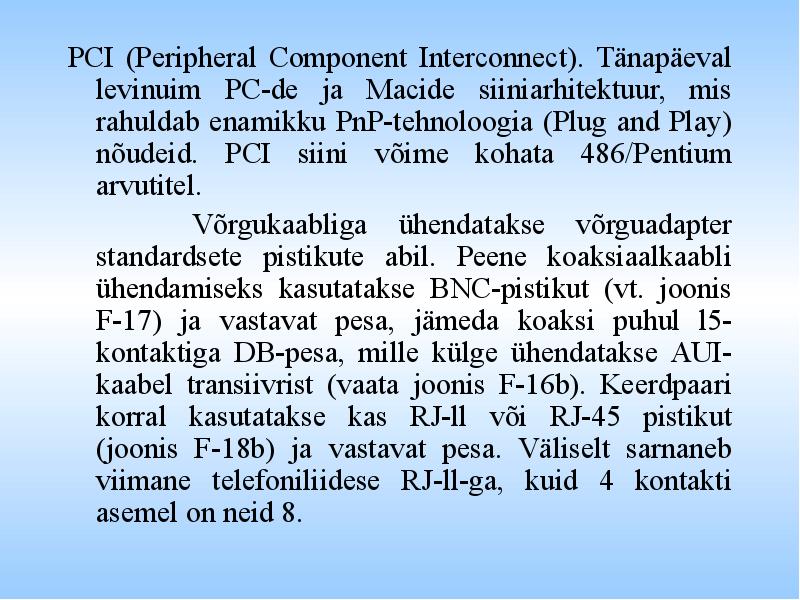

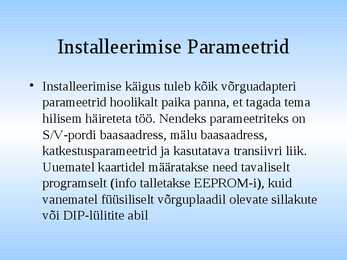

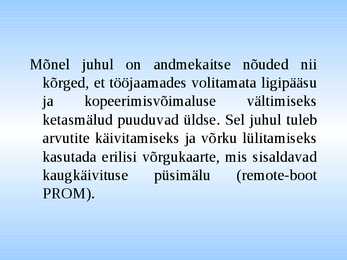

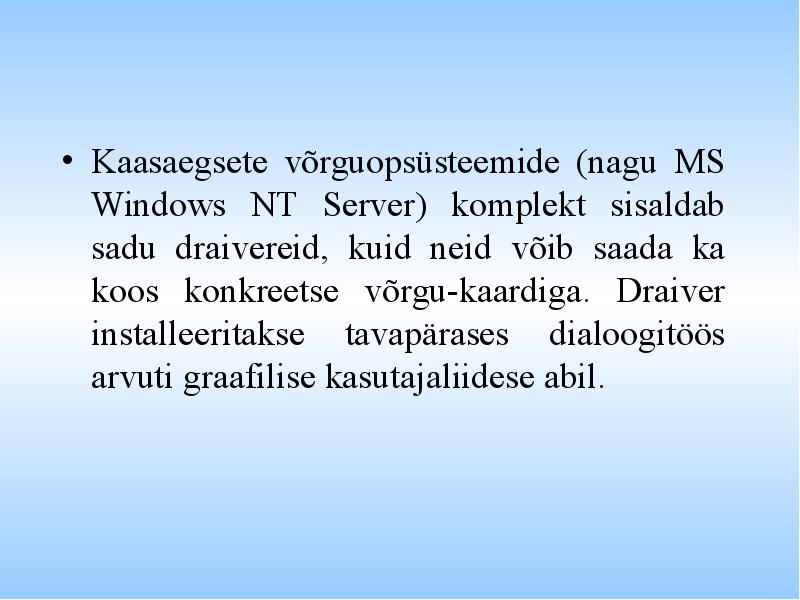

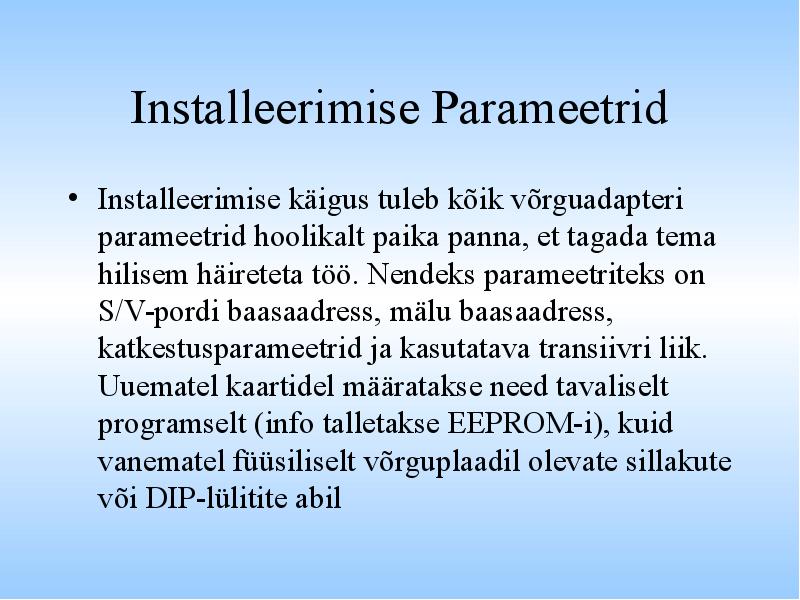

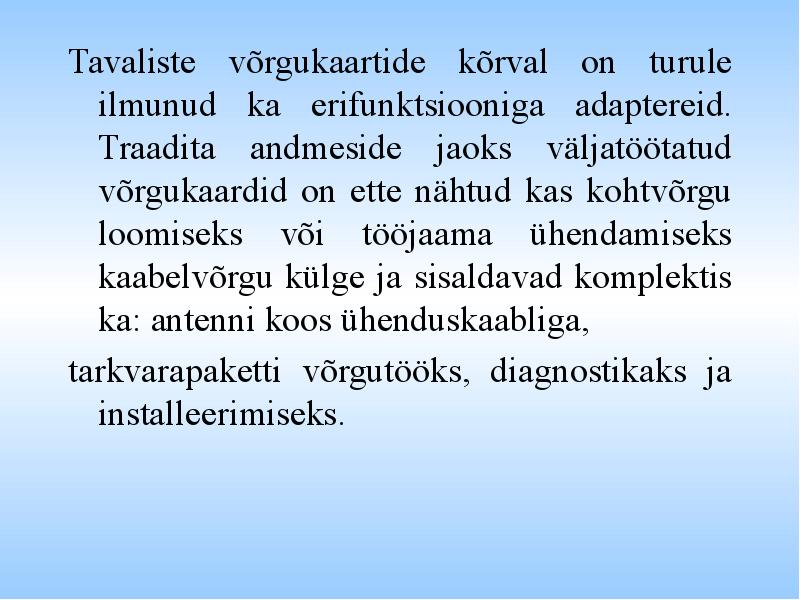

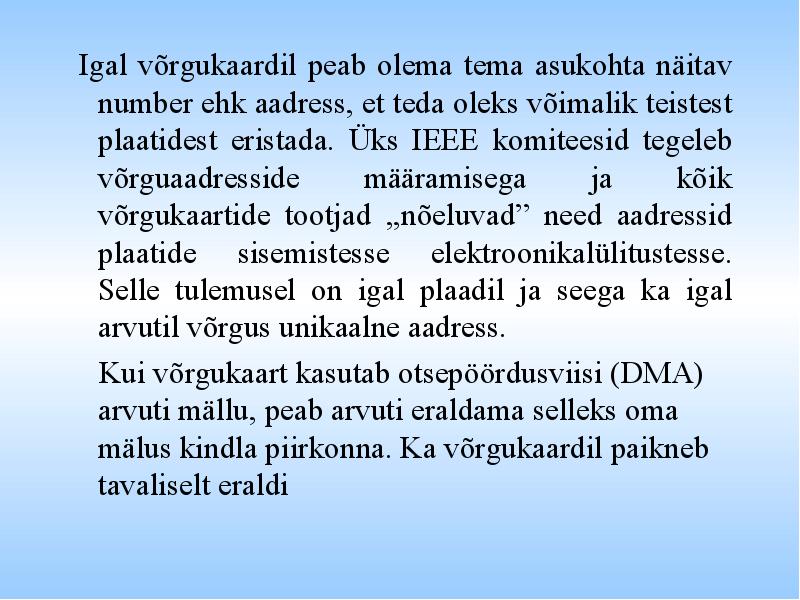

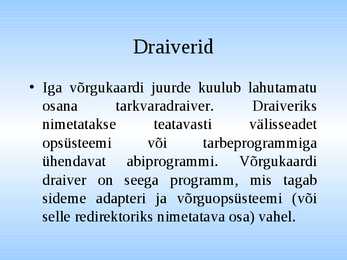

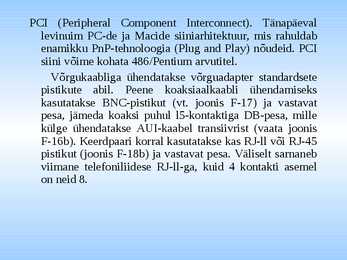

andmehulk, mis saadetakse välja kättesaamiskinnituseta, andmeplokkide saatmise vahele jäävad ajaintervallid, ajavahemik, mille jooksul tuleb kättesaamise kinnitus välja saata, maksimaalne andmehulk, mis vastuvõtupuhvris veel ületäitumist ei tekita, edastuskiirus (tihti on uute plaatide puhul vaja seda korrigeerida, et säilitada koostöö vanemate ja aeglasemate plaatidega). On olemas ka traadita võrgukaardid, millega saab arvuti ühendada traadita võrku (WiFi). Võrgukaart identifitseeritakse tema MAC-aadressi järgi. Võrgukaardi ühendused emaplaadile: Integreeritud PCI ühendus ISA ühendus Võrgutüübid: Fast Ethernet Gigabit Ethernet Fiiberoptika (Optical fiber) Lubaringvõrk (Token ring) Võimalikud kiirused: 10 Mbit/s 100 Mbit/s 1000 Mbit/s kuni 160 Gbit/s
· andmehulk, mis saadetakse välja kättesaamiskinnituseta, · andmeplokkide saatmise vahele jäävad ajaintervallid, · ajavahemik, mille jooksul tuleb kättesaamise kinnitus välja saata, · maksimaalne andmehulk, mis vastuvõtupuhvris veel ületäitumist ei tekita, · edastuskiirus (tihti on uute plaatide puhul vaja seda korrigeerida, et säilitada koostöö vanemate ja aeglasemate plaatidega). 5 On olemas ka traadita võrgukaardid, millega saab arvuti ühendada traadita võrku (WiFi). Võrgukaart identifitseeritakse tema MAC-aadressi järgi. Võrgukaardi ühendused emaplaadile: · Integreeritud · PCI ühendus · ISA ühendus Võrgutüübid: · Fast Ethernet · Gigabit Ethernet · Fiiberoptika (Optical fiber) · Lubaringvõrk (Token ring) Võimalikud kiirused: · 10 Mbit/s · 100 Mbit/s · 1000 Mbit/s · kuni 160 Gbit/s Tuntuimad tootjad: · Intel
