Referaat geoinformaatikas








Koostaja : Julia Vassina
Juhendaja: Anne Kull

Tartu  2018
Sissekort
Sissejuhatus ………………………………………………………………..3
1.  Vookart .........................................................................................................4
2.  Vookaardi kombineerimine teiste kaartidega ……………………………...5
2.1 Vookaardi tüübid …………………………………………………...........5
    3. Hea koostatud   vookaart …………………………………………………......7
  3.1 Näiteid headest ja halbadest vookaartides ……………………………...7
     KOKKUVÕTE.................................................................................................11
    KASUTATUD KIRJANDUS............................................................................12











Sissejuhatus
Voogkaardid on temaatilised kaardid, mis näitavad geograafiliste piirkondade objektide, näiteks
inimeste või kaupade liikumist. Üks või mitu allikat on mitme sihtmärgiga ühendatud joontega,
mille paksus vastab allika ja sihtmärgi vahelisele  vooluhulgale. Hea voolukaartid vähendavad
visuaalset segadust, ühendades sujuvalt (komplekteerimata) liinid ja vältides omavahelisi
ristmikke. Enamik voolukaarte on endiselt käsitsi ja ainult vähesed automatiseeritud meetodid on
olemas. (Verbeek, Buchin, & Speckmann, 2011)
Inimeste teadmised vookaartide kohta on aga vähesed. Selle referaadi eesmärgiks on selgitada,
mis on vookaart, mis tüüpi vookaardid on olemas ning millised on head ja halvad vookaardid.



1.  Vookaart
Kartograafia  voogkaardid on kaartide  ja voolukaartide kombinatsioonid, mis näitavad objektide
liikumist ühest kohast teise, näiteks migreerunud inimeste arv, kaubeldavate kaupade hulk või
pakettide arv võrk. (Dekker, 2017
Paljud nähtused on dünaamilised (inimeste ja kaupade liikumine), või seotud kahe osapoolega
(kontaktide tihedus). Sellisel puhul on otstarbekas esitada neid vookaartidel (flow maps).
Vookaartidel kasutatakse info edastamiseks muutuva jämedusega jooni ja/või nooli .
Vookaartidel võib seoseid näidata kahel viisil:
1) geograafilisi iseärasusi ignoreerides ühendades kaks punkti otse või kujundusest tulenevatest
tõekspidamistest lähtudes või
2) võimalikult arvestades nähtuste tegelikku paiknemist. Näiteks võib liiklusõnnetuste arvu või
keskmist liikluskiirust esitada vastavate teelõikude jämeduse muutmisega. (Jagomäg, 1997)

Joonis 1. Vookaardi näide ( Dent , 1990). Kaardil on näidatud maailma suuremate
majanduskeskuste omavaheliste  import -eksporttehingute maht noolte abil. Noole jämedus
väljendab tehingute mahtu. (Jagomäg, 1997)





Voolukaarte saab kasutada peaaegu kõike liigutamiseks, näiteks:
    1) Mis see voolab, liigub, rändab jne
    2) Millises suunas vool liigub ja / või mis on allikas ja sihtkoht.
    3) Kui palju on voolav, üleantud, transporditud jne
     4) Üldine teave selle kohta, mis voolab ja kuidas see voolab. (Dekker, 2017)
Kohaselt kujundatud, on voolukaartid kasulikud, kuna need võimaldavad kartograafidel, GIS-
analüütiktel ja kaardikasutajatel hõlpsasti näha erinevates valdkondades asuvaid objekte, mis
asuvad väga väikese kaardimüraga ruumis. See omakorda võimaldab ettevõtetel näha, kus on
enamus nende toodetest, liiklusmudelid ja meteoroloogid, et näha tuulemustreid. (Briney, 2014)

2.  Vookaardi kombineerimine teiste kaartidega
2.1 Vookaardi tüübid
Voogkaartide vaatamisel ja loomise puhul on oluline märkida, et kaartide jaoks on olemas kolm
põhikategooriat. Need on radiaalsed, võrgu- ja jaotusvõrgud. Radiaalvoolukaardid näitavad
(radial flow maps, joonis 2) suhteid ühe allika ja paljude sihtkohtade vahel ning kasutavad eraldi
liikumist, mis kiirguvad välja lähtepunktist liikumiseks. Võrgustiku vookaardid näitavad
(network flow maps, joonis 3) olemasoleva võrgu  voogude  kogust (Sathyaprasad). Sellised
voogude kaardid näitavad kõige sagedamini transpordi- ja sidevõrke. Jaotusvõrgu kaardid
(distributive flow maps, joonis 4) on kaardid, mis näitavad suhteid ühe allika ja paljude
sihtkohtade vahel, näiteks radiaalse voolukava. Need kaardid on siiski erinevad, kuna neil on
sageli suur ühesuunaline joon, mis on toodetud ühest allikast ja mis suunab paljudesse
väiksematesse ridadesse  sihtkohta jõudes. (Briney, 2014)

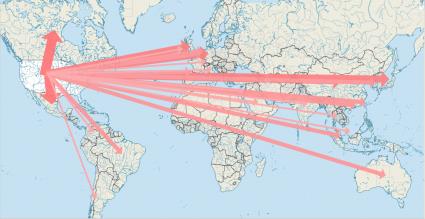

Joonis 2. Radiaalne voolukaar (How to Create Flow Maps and  Link Movement with Direction
Lines, 2018)

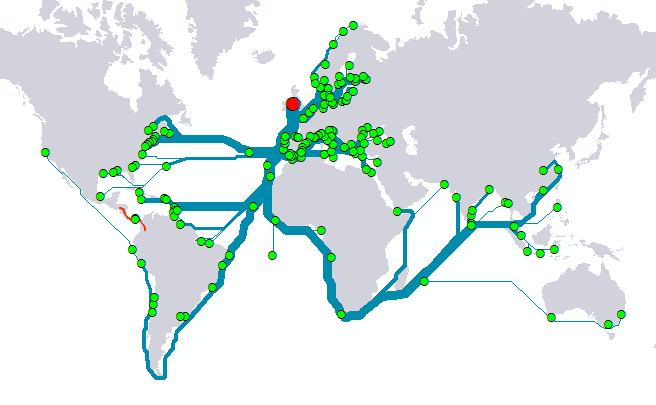

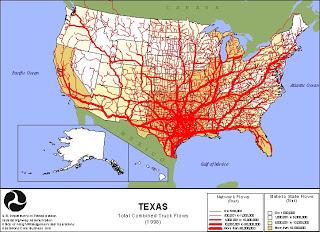

Joonis 3. Võrgustiku vookaart. (Flow Maps, 2011).

Joonis 4. Jaotusvõrgu kaart (Distributive Flow Maps – More  Raster , More Faster, 2013)





Kauba voogude näitamiseks kasutavad kartograafid read. Suuruse näitamiseks muudavad nad
joonte laiust.Voolukaarte saab jagada nii radiaalseks, võrgu kui ka distributsiooniks.
Waldo Tobler ütles koos oma esimese Geograafia seadusega: "Geograafiline liikumine on
kriitiliselt oluline. Seda seetõttu, et maailmas on palju muutusi tingitud geograafilisest
liikumisest . Inimeste, ideede, raha, energia või materjali liikumine ".
Ja see liikumine ei ole parem kui voolukaartidega. (How to Create Flow Maps and Link
Movement with Direction Lines, 2018)
3.   Hea koostatud  vookaart
Kõigi heade voolukaartide  radiaal -, võrgu- või jaotusvõrgul peaks olema järgmised omadused ja
komponendid, nagu selgitas Doantam Phan et al. oma paberkandjal "Flow Map  Layout ":
- Intelligentne moonutamine: mõned voolukaartid on moonutatud, et näidata kaupade liikumist.
Seetõttu on oluline, et kõik kavandatavad moonutused ei muuda kaardi tähendust.
- Sihtkohtade jagamise  servade   liitmine : kui sama sihtkohta saabub palju ridu, on oluline, et
nende servad kombineeritaks kaardimüra vähendamiseks.
- Arukas serva marsruutimine: mõnel juhul lendavad kaardil kaardi keskpunktid filtreid või
jooni. See võib varjutada teisi read, nii et neid saab suunata kaardi servani nii, et kõiki andmeid
oleks hõlpsasti nähtav.
- Kihistuse ja harude struktuur: mõnel voolukaardil on ühine sõlmede komplekt. Nendel juhtudel
toimib nende liinide paindlikkus kaardihäirete vähendamiseks.
- Lineaarsed või logaritmilised ekraani laiused : voogkaardid võivad kasutada nii lineaarset kui ka
logaritmilist kuvari laiusi . Oluline on valida õige, et andmeid kõige paremini näidata. (Briney,
2014)
3.1 Näiteid headest ja halbadest vookaartides
Järgnevatel joonistel on näha näiteid nii headest kui ka halbadest vookaartidest ning autori
kirjeldused, miks kaart on hästi või halvasti kujundatud.

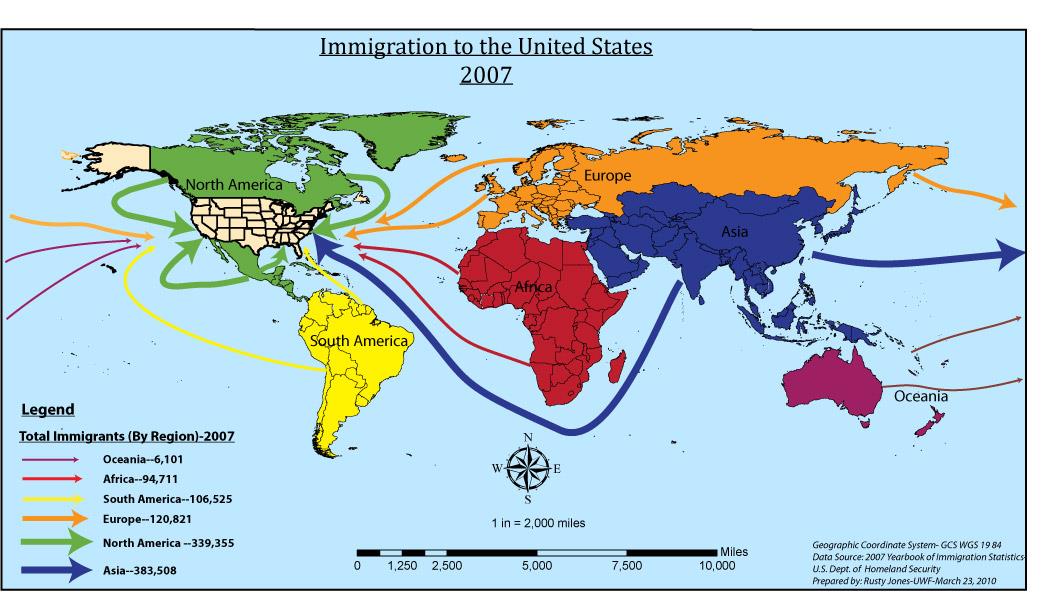

Joonis 5. Hea vookaart. (Flow Map Correction -Lab 9, 2010)
Joonisel 5 on näide  heast vookaardist. Kaardil on selgelt eristatavad jooned, joonte paksused on
erinevad ehk näha on liikumise maht ning erinevate piirkondade märkimiseks on kasutatud
erinevaid värve.




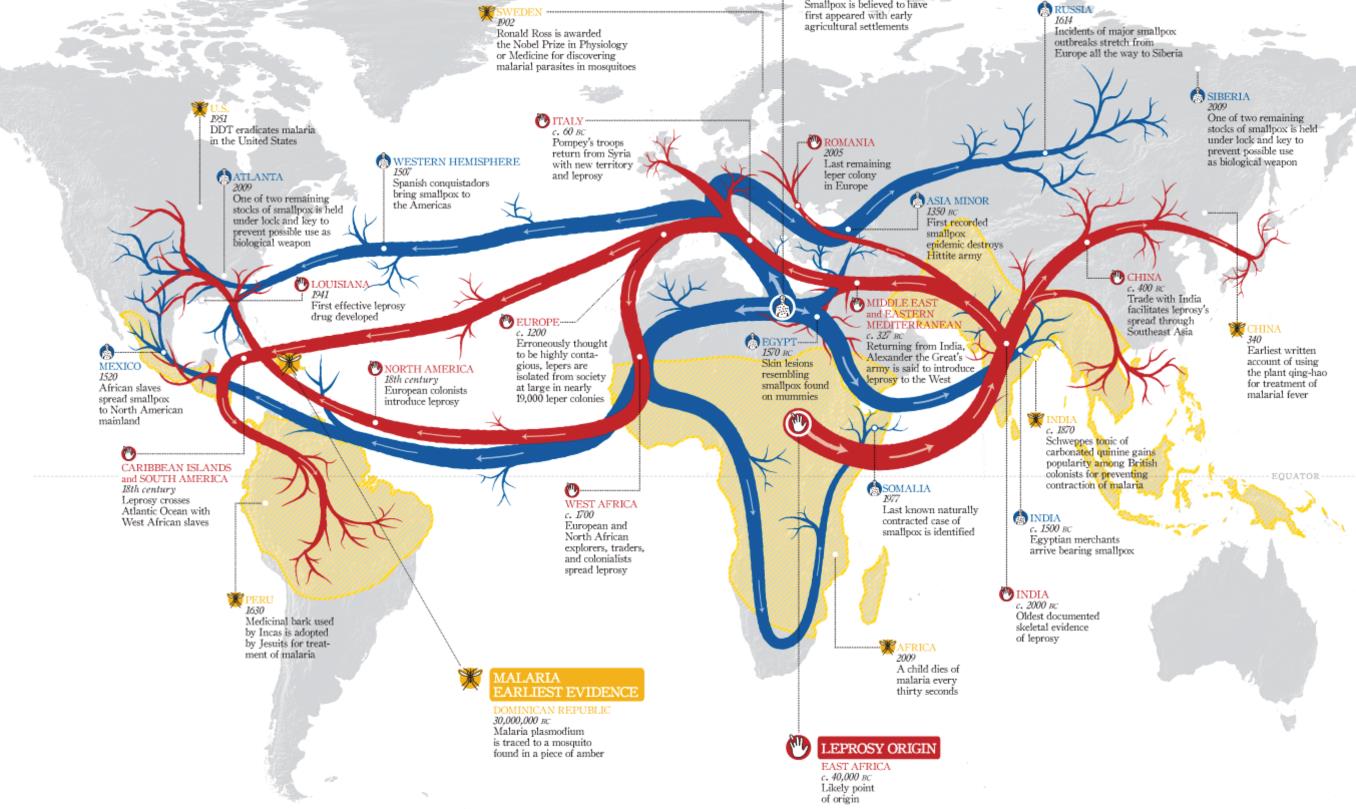

Joonis 6. Hea vookaart. (Flow Maps, 2011)
Joonisel 6, teine näide näitab ka hea vookaardist. Antud kaardil on kahe erinevad haiguse leviku
kujundamiseks kasutatud kahte erinevat värvi, kõik jooned on selgelt eristatavad ning välja on
toodud ka lisainformatsioon.

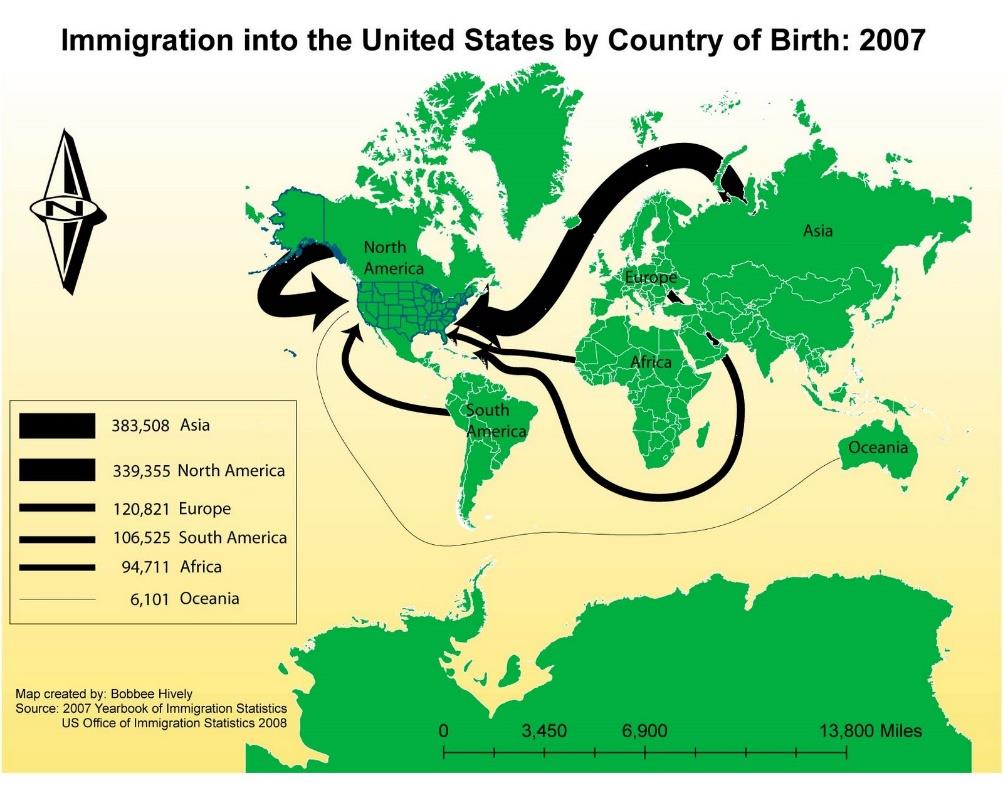

Joonis 7. Halb vookaart. (Week 9  Immigration Flow Maps, 2010)


Joonisel 7on näide halvast vookaardist. Kaardil ei ole selgelt eristatavad jooned, aga joonte
paksused on erinevad ehk näha on liikumise maht .Aga on sarnased piirkondade märkimiseks ei
ole kasutatud erinevaid värve.

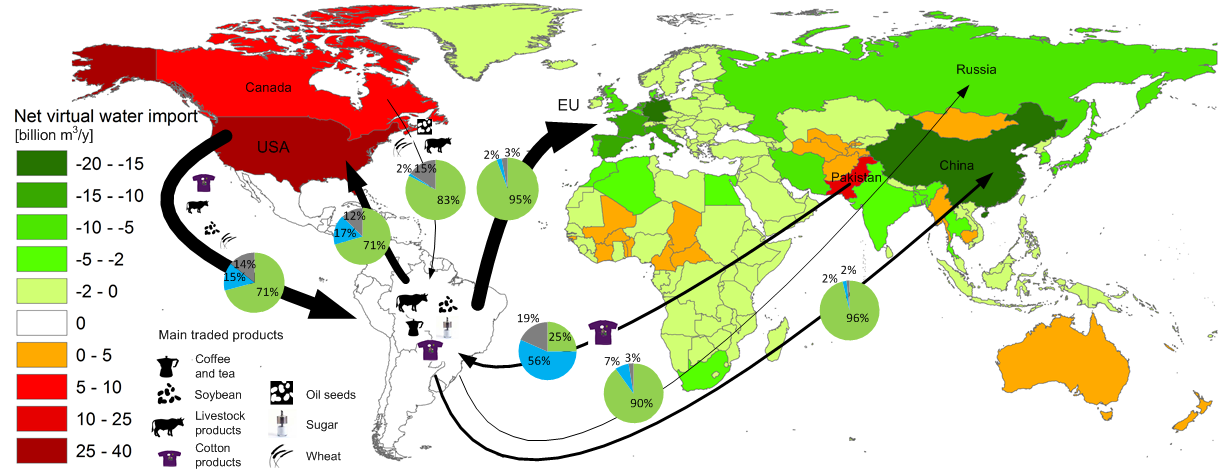

Joonis 8. Halb vookaart ( Virtual water trade, 2015)
Joonisel 8, näide teisest on ka halvast koostatud vookaardist. Juba esmaspilgul on näha, et kaart
on väga kirju. Kasutatud on küll erinevaid värve, aga on sarnased värve .Joonte laiused on
erinevad. Kaardil on liiga palju informatsiooni korraga. Selline informatsiooni maht oleks parem
jagada mitme kaardi peale, et oleks selgeks kaarti  teema.












10

KOKKUVÕTE
Kartograafia voogkaardid on kaartide ja voolukaartide kombinatsioonid, mis näitavad objektide
liikumist ühest kohast teise, näiteks migreerunud inimeste arv, kaubeldavate kaupade hulk või
pakettide arv võrk. (Dekker, 2017)Kohaselt kujundatud, on voolukaartid kasulikud, kuna need
võimaldavad kartograafidel, GIS-analüütiktel ja kaardikasutajatel hõlpsasti näha erinevates
valdkondades asuvaid objekte, mis asuvad väga väikese kaardimüraga ruumis. (Briney, 2014)
Kauba voogude näitamiseks kasutavad kartograafid read. Suuruse näitamiseks muudavad nad
joonte laiust.Voolukaarte saab jagada nii radiaalseks, võrgu kui ka distributsiooniks.
Waldo Tobler ütles koos oma esimese Geograafia seadusega: "Geograafiline liikumine on
kriitiliselt oluline. Seda seetõttu, et maailmas on palju muutusi tingitud geograafilisest
liikumisest. Inimeste, ideede, raha, energia või materjali liikumine ".
Ja see liikumine ei ole parem kui voolukaartidega. (How to Create Flow Maps and Link
Movement with Direction Lines, 2018)
Hea vookaart peab vastama  paljudele nõuetele, kuid kõige olulisem on, et kaart oleks üheselt
mõistetav ja selge.














11

Kasutatud kirjandus
1.  Briney, A. (2. aprill 2014. a.).  Overview of Flow  Mapping . Kasutamise kuupäev: 30.
november 2018. a., Allikas: Gis  Loungehttps://www.gislounge.com/overview-flow -
mapping/
2.  Dekker, M. D. (13. november 2017. a.). Flow Map. Kasutamise kuupäev: 30. november
2018. a.,  Allikas: allikas Wikipedia, the free encyclopedia:
https://en.wikipedia.org/wiki/Flow_map
3.  Distributive Flow Maps – More Raster, More Faster. (26. juuli 2013. a.). Kasutamise
kuupäev: 3. detsember 2018. a., Allikas: Community esri:
https://community.esri.com/groups/applications-prototype-lab/blog/2013/08/26/flow -
map- version -2/
4.  Flow Map Correction-Lab 9. (2010). Kasutamise kuupäev: 6. detsember 2018. a.,
Allikas: Rusty Jones- University  of  West Florida -GIS:
http://rjskibum.blogspot.com/2010/03/flow-map-correction.html
5.  Flow Maps. (24. aprill 2011. a.). Kasutamise kuupäev: 5. detsember 2018. a.,
Allikas: Trueseminole:  http://trueseminole88.blogspot.com/2011/04/flow-maps.html
6.  Flow Maps. (2011). Kasutamise kuupäev: 5. detsember 2018. a.,
 Allikas: DataVizProject© by Ferdio is licensed under a  Creative  Commons Attribution-
NonCommercial-NoDerivatives 4.0 International License.:
https://datavizproject.com/data-type/flow-map/
7.  How to Create Flow Maps and Link Movement with Direction Lines. (23. vebruar 2018.
a.). Kasutamise kuupäev: 3. detsember 2018. a ., Allikas: Gis  Geography
https://gisgeography.com/flow-maps/
8.  Jagomäg, T. (5. November 1997. a.). Geoinfosüsteemide rakendamine
statistikateenistuses. Kasutamise kuupäev: 30. november 2018. a ., Allikas: Geo ut:
http://www.geo.ut.ee/gis2000/rakendamine.html
9.  Verbeek, K., Buchin, K., & Speckmann, B. (2011). Flow Map Layout via  Spiral Trees.
IEEE Transactions on Visualization and Computer Graphics, 2536 - 2544.
12

10. Virtual water trade. (2015). Kasutamise kuupäev: 3. detsember 2018. a.,  Allikas: Water
footprint network: https://waterfootprint.org/en/water-footprint/national-water -
footprint/virtual-water-trade/
11. Week 9 Immigration Flow Maps. (24. märts 2010. a.). Kasutamise kuupäev: 6. detsember
2018. a.,  Allikas: Topics In GIS :  http://bhivelycarto.blogspot.com/2010/03/week-9 -
immigration-flow-maps.html
