TALLINNA TEHNIKAÜLIKOOL
Informaatikainstituut
Infosüsteemide õppetool
Projekt aines “Sissejuhatus infosüsteemidesse”
VARUOSADE HANKIMINE ETTEVÕTTES

Tallinn
2014

Üldvaade

Järgnevalt esitatakse organisatsiooni taust, lausendid, eesmärgid, põhiprotsesside, põhiobjektide, sündmuste, tegutsejate ja infovajaduste loetelu . Joonised on koostatud kasutades UML standardit.

TAUST

Järgnevas projektis kirjeltatakse ühe väikefirma klientide teenindamiseks varuosade hankimise ja nende üle arve pidamise infosüsteemi. Projektis keskendutaksegi just sellele, kuidas vajaminevaid varuaosasid tellitakse ja kuidas nad ka samal ajal andmebaasi kantakse.
Tegu on ainult ühe väikese osaga firma infrastruktuurist ja selles projektis ei keskenduta firma juhtimisele ega millelegi muule.
Kuna tegu on firmaga mille peamiseks tuluallikaks on hooldus , siis varuosade efektiivne hankimine ja arvel hoidmine on väga suure tähtusega.
Antud süsteem hõlmab enda alla vaid osa firma töötajatest. Mehaanikud määravad ära vajaminevad varuaosad ja esitavad tellimuse administraatorile. Administraator saadab varuosade koodid edasi raamatupidajale ja allhankijale. Raamatupidaja märgib andmebaasi varuosade numbrid , koguseda ja hinnad, mille põhjal hiljem arve moodusatatakse. Allhankija tellib ladudest koodide järgi vastavad osad.

ORGANISATSIOONI EESMÄRGID

Analüüsitav ettevõtte eesmärgiks on teistele firmadele kvaliteetset hooldusteenust pakkuda ning hoida püsivat koostööd oma klientidega. Ettevõttel on ka teine eesmärk, mis võimaldaks mehaanikutel paremini tööd teha.

PROTSESSIDE LOETELU

Firma põhiprotsessid on:

Firmade hooldusvajaduste väljaselgitamine;
Hoolduse teostamine ;
Hoolduseks vajaminevate osade hankimine;
Mehaankute töö korraldamine

Järgnevalt on lausenditeks lahti kirjutatud protsess:

Mehaanik on firma töötaja.
Raamatupidaja on firma töötaja.
Administraator on firma töötaja.
Mehaanik allub administraatorile
Mehaanik otsustab vajaminevate osade üle.
Administraator tellib osad väljaspoolt firmat .
Raamatupidaja peab osade üle arvet.
Raamatupidajad loovad klientidele arveid.

TOIMUMISOBJEKTIDE LOETELU

Ettevõtte toimumisobjektid on järgmised:

Vajadus
Firma
Klient
Varuosad
Töötajad

TEGUTSEJATE LOETELU

Ettevõttega seotud tegutsejad on:
• Mehaanik
• Administraator
• Raamatupidaja

INFOVAJADUSTE LOETELU

Analüüsitava organisatsiooni tegutsejate infovajadused on järgmised:

Teenindavate firmade nimed;
Klientide soovid (hooldus, analüüs, uue masina ostmine);
Mehaaniku töö aruanne;
Tehtud ja ootel olevad tööd;
Tellitud varuosade seis.

Infosüsteemi eesmärgid

Analüüsitava ettevõtte protsessi toetava infosüsteemi eesmärgid on järgmised:

Täita raamatupidamise nõudeid, sest raamatupidajad omavad paremat ülevaadet tellitud osadest ja nende kasutamisest, aidates neil lihtsamini arveid ja aruandeid koostada.
Anda parem ülevaade administraatorile laos olevate osade seisust , sest administraator teab täpset lao seisu ja säästab nii aega.
Kiirendada varuosade tellimist. Administraator omab täielikku ülevaadet vajaminevate osade kohta ja saab need kohe hankida.
Anda mehaanikule ülevaade vajaminevate osade seisust, siis mehaanik saab koheselt teada kui tema poolt tellitud osa on kohale jõudnud või millal see kohale jõuab . Andes mehaanikule nii võimaluse oma tegevust paremini planeerida ja klienti paremini informeerida.
Anda administraatorile ja raamatupidajale parem ülevaade mehaaniku tegevusest nii on administraatoril lihtsam jagada mehaanikutele ülessandeid ja raamatupidajal lihtsam kontrollida mehaaniku tegevust minevikus, kui peaks lahknevusi tekkima aruannetega.
Administraatoril ja raamatupidajal on klientidest parem ülevaade, mis lihtsustab vajadusel klientide eelistamist.

Infosüsteemi funktsionaalne vaade

Infosüsteemi funktisonaalne vaade koosneb funktsionaalsete nõuete loetelust; kasutusjuhtude diagrammist ja nende sõnalisest kirjeldusest.
Infosüsteemis kasutatavale tarkvaral esitatavad funktsionaalsed nõuded on järgmised:

Varuosade arvestus
Töötajate arvestus
Arvete arvestus

Potentsiaalsed kasutusjuhendid :

Varuosa kinnitamine (mehaanik, administraator)
Laoseisu päring (administraator)
Varuosa tellimine (administraator)
Päring varuosade seisu kohta (mehaanik, administraator)
Objekti kinnitamine (mehaanik, raamatupidaja)
Mehaaniku objektide sisestamine (raamatupidaja)
Objektide arveldamine (raamatupidaja)
Mehaanikute objektide külastus andmed (raamatupidaja)
Kasutatud varuosade andmed (raamatupidaja)
Arve koostamine (raamatupidaja)

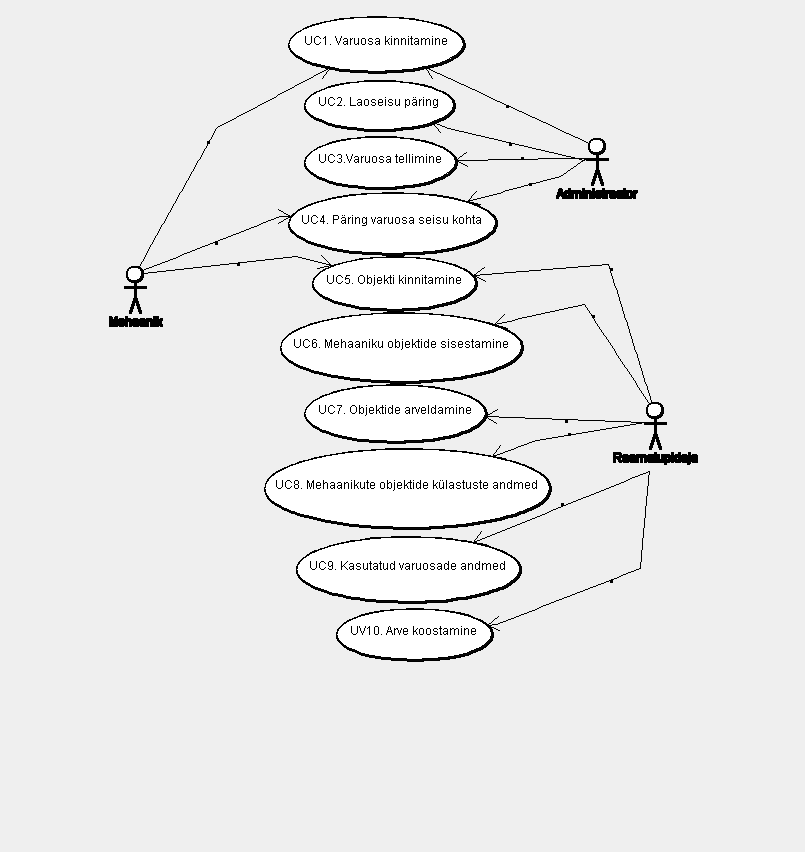

Funktsionaalsetele nõuetele vastav kasutusjuhtude diagramm on järgmine.
Nimi: UC 1. Varuosade kinnitamine Tegutsejad: Mehaanik, administraator Kirjeldus: Mehaanik sisestab süsteemi vajaminevate varuosade koodid, et administraator need tellida saaks.
Nimi: UC 2. Laoseisu päring Tegutsejad: administraator Kirjeldus: Administraator kontrollib andmebaasist, ega mehaanikul vajaminevaid varuosasid laos ei juhtu olema.
Nimi: UC 3. Varuosa tellimine Tegutsejad: administraator Kirjeldus: Kui laos vajaminevat osa ei olnud tellib administraator uued osad.
Nimi: UC 4. Päring varuosa seisu kohta. Tegutsejad: administraator, mehaanik. Kirjeldus: Mehaanik saab kontrollida kas vajaminevad osad on olemas või kas administraatori poolt tellitud uued osad on kohal või saabuvad varsti.
Nimi: UC 5. Objekti kinnitamine Tegutsejad: Mehaanik, raamatupidaja Kirjeldus: Mehaanik sisestab süsteemi mis objektidel ta käinud on ja kaua seal aega läks. Raamatupidaja saab seda informatsiooni arvete koostamisel kasutada.
Nimi: UC 6. Objekti sisestamine Tegutsejad: raamatupidaja Kirjeldus: Raamatupidaja sisestab andmebaasi mehaaniku poolt külastatud objektid .
Nimi: UC 7. Objektide arveldamine Tegutsejad: raamatupidaja Kirjeldus: Raamatupidaja peab arvet mehaanikute poolt külastatud objektide üle
Nimi: UC 8. Mehaaniku objektide külastuste andmed Tegutsejad: raamatupidaja Kirjeldus: raamatupidaja loeb varem sisestatud andmed objektide kohta mis mehaanik on külastanud ja neid objekte puudutavaid anmeid.
Nimi: UC 9. Kasutatud varuosade andmed Tegutsejad: raamatupidaja Kirjeldus: Raamatupidaja loeb varuosade anmeid mis konkreetsetele objektidele kulusid .
Nimi: UC 10. Arve koostamine Tegutsejad: raamatupidaja Kirjeldus: Raamatupidaja koostab varuosade andmete ja mehaaniku poolt saadud andmete põhjal klientidele arved .

Infosüsteemi andmevaade

KONSEPTUAALMUDEL

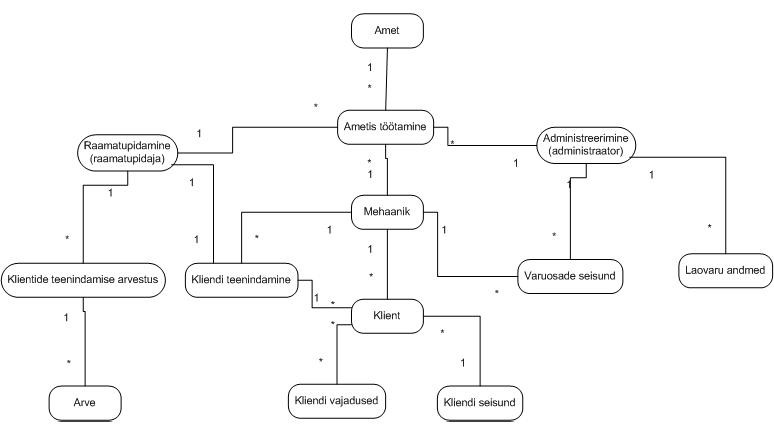

Konstseptuaalmudel koosneb kontseptaaldiagrammist ja lausenditest. Kontseptuaaldiagramm on esitatud alljärgneval joonisel.
Ettevõtte ja selle infosüsteemi iseloomustavad protsessid ja lausendid on järgmised:

Mehaanik on firma töötaja.
Raamatupidaja on firma töötaja.
Administraator on firma töötaja.
Mehaanik allub administraatorile
Mehaanik otsustab vajaminevate osade üle.
Administraator tellib osad väljaspoolt firmat.
Raamatupidaja peab osade üle arvet.
Raamatupidajad loovad klientidele arveid.

ANDMEMUDEL

ANDMETABELITE JA ATRIBUUTIDE SEMANTIKA

Tähistused
(PK) - primaarvõti
(FK) - välisvõti
Nimetus
Semantika
KLIENT
Firma või eraisik kes ostab sisse teenust .Klienti teenindavad mehaanikud.
Kliendi nimi (PK)
Kliendi nimetus, mille all klient tegutseb.
Hooldatavaid masinaid
Hooldatavate masinate arv kliendil.
Eelnevad arved
Palju on kleindile varem arveid esitatud ja kas nad on tasutud või mitte.
aadress
Firma aadtess
AMET
Töölise ametikoht , mis on kirjas tema töölepingus. Näiteks mehaanik, administraator, raamatupidaja.
ametikoht (PK)
Amet milles töötatakse.
nimetus
kirjeldus
AMETIS
TÖÖTAMINE
Üks firma töötaja töötab ühel konkreetsel ametikohal ja ei saa firmas mitut erinevat ametit omada.
Ametikohal
töötamine (PK)
Lepingus kinnitatud ametikohal töötamine.
ametikoht (FK)
Viide ametikohale.
Firma töötaja (FK)
Viide töötajale.
Algusaeg
Ametis töötamise algus
lõppaeg
Ametis töötamise lõpp
KLIENDI TEENINDAMINE
Vastavalt kliendi vajadustele ja soovidele kliendile teenuse osutamine.
Teenuse nimetus (PK)
Mis konkreetset teenust kliendile osutati.
ajakulu
Aeg mis teenuse osutamiseks kulus.
kirjeldus
Administraator
Firma töötaja kes tegeleb mehaanikute juhtumise ja varuosade hangeldamisega
ametikoht (PK)
Amet milles töötatakse.
nimetus
kirjeldus
Mehaanik
Firma töötaja kes tegeleb konkreetselt klientidele teenuse osutamisega
ametikoht (PK)
Amet milles töötatakse.
Seisund
Kas ootab uut ülessannet või tegeleb kliendile teenuse osutamisega
Asukoht
Koht kus asub. Näiteks kliendi juures või garaazis.
KLIENDI SEISUND
Kas klient ootab mehaanikut koheselt või mingil kindlal ajal.
Kliendi seisund (PK)
KLIENDI VAJADUSED
Millisel määral klient teenuseid soovib ja mis on kliendi konkreetsed soovid teenindusele.
Kliendi vajadused(PK)
Varuosade seisund
Vajaminevate varuosade saadavuse olek.
kood
Varuosa unikaalne kood mis kuulub kindlale osale
kogus
Arvuline väärtus, mis iseloomustab vajaminevate/olemasolevate varuosade hulka.
seisund(PK)
Varuosa olek, mis näitab kas varuosa on olemas või tellimisel
LAOVARU ANDMED
Vajaminevate varuosade saadavuse olek firma enda laos.
kood
Varuosa unikaalne kood mis kuulub kindlale osale
kogus
Arvuline väärtus, mis iseloomustab kohalolevate varuosade hulka.
seisund(PK)
Varuosa olek, mis näitab kas varuosa on olemas või puudub.
Raamatupidaja
Firma töötaja kes tegeleb mehaanikute töötundide arveldamisega, ja klientidele osutatud teenuste üle arveldamise ning arvete koostamisega .
ametikoht (PK)
Amet milles töötatakse.
nimetus
kirjeldus
KLIENTIDE TEENINDAMISE ARVESTUS
Andmestik mis omab informatsiooni erinevatele klientidele osutatud teenustest .
klient (PK)
Kliendi nimi
Kasutatud osad
Kliendile teenuse osutamisel kulunud varuosad.
töötunnid
Mehaanikul kliendile teenuse osutamisel kulunud töötundide hulk.
ARVE
Kliendile teenuse osutamise eest saadetav teenuse maksumus.
klient (PK)
Kliendi nimi
Kasutatud osad
Kliendile teenuse osutamisel kulunud varuosad.
Osade hind
Kliendile teenuse osutamisel kulunud varuosad hind.
töötunnid
Mehaanikul kliendile teenuse osutamisel kulunud töötundide hulk.
Töötunni hind
Mehaaniku töötunni hind.
Varosade hulk
Kasutatud varuosade arvuline väärtus.

Infosüsteemi ajaline vaade

PROTSESSI TEGEVUSDIAGRAMM

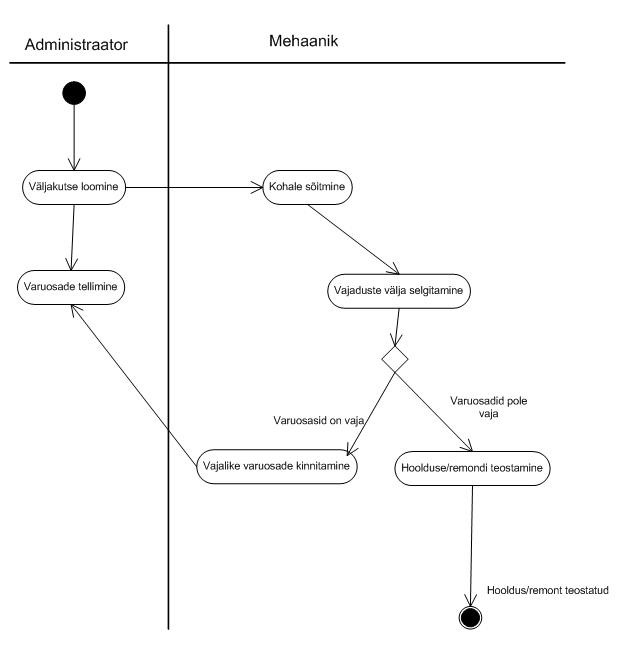

Järgnevalt esitatakse tegevusdiagramm , kus kirjeldatakse täpsemalt hoolduse teostamise protsessi:

SEISUNDIDIAGRAMM

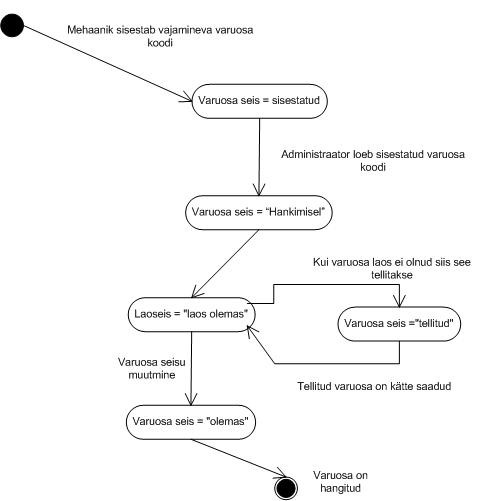

Järgnevalt esitatakse firma infosüsteemi põhiobjekt “varuosa” seisundidiagramm:
