Kontaktor (0)

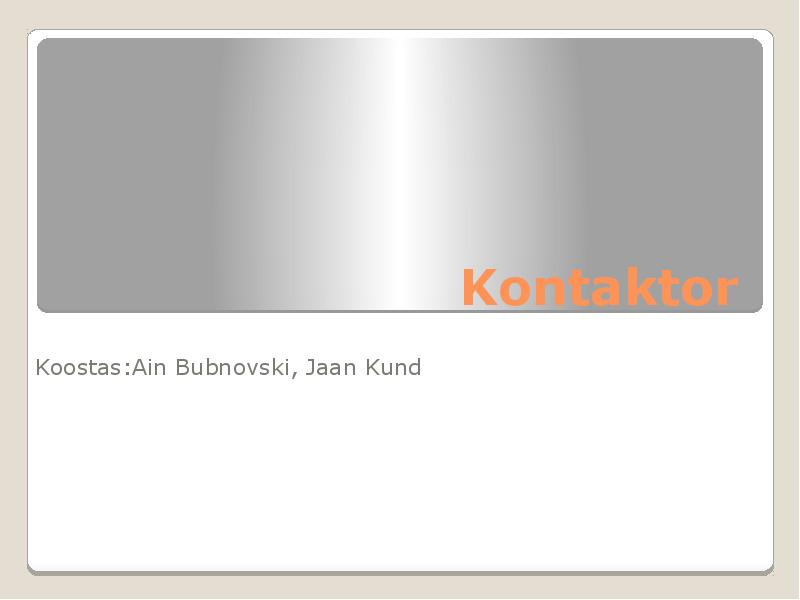

Kontaktor
Koostas:Ain Bubnovski, Jaan  Kund

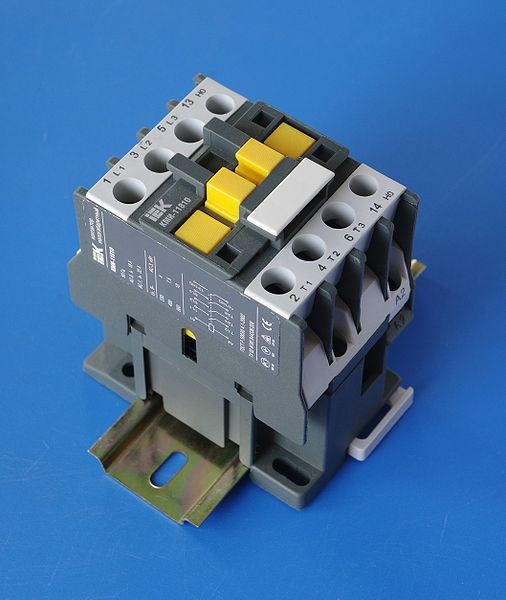

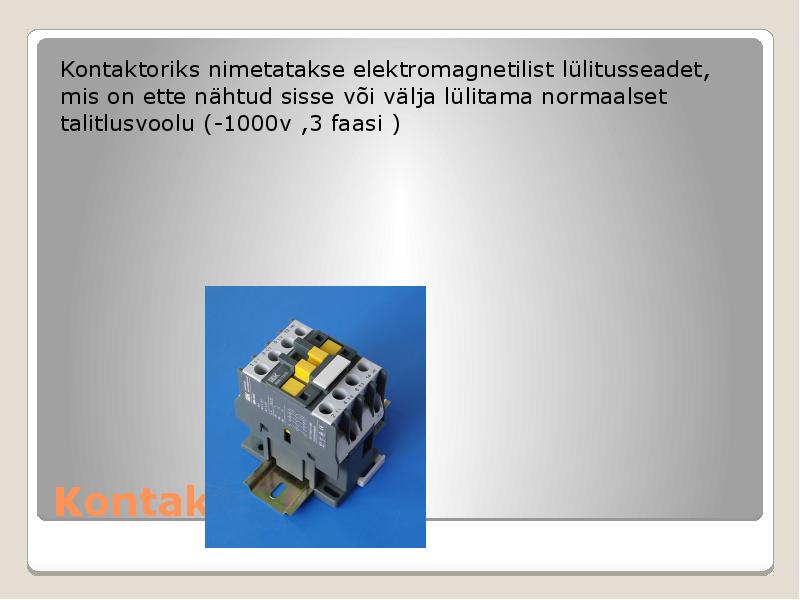

Kontaktoriks nimetatakse elektromagnetilist lülitusseadet,
mis on ette nähtud sisse või välja lülitama normaalset
talitlusvoolu (- 1000v  ,3 faasi )
Kontaktor

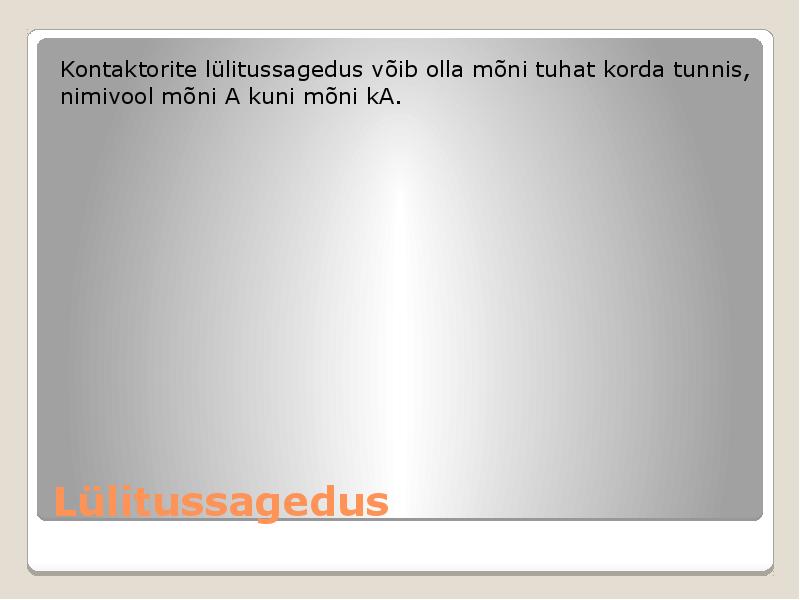

Kontaktorite lülitussagedus võib olla mõni  tuhat  korda tunnis,
nimivool  mõni A kuni mõni kA.
Lülitussagedus

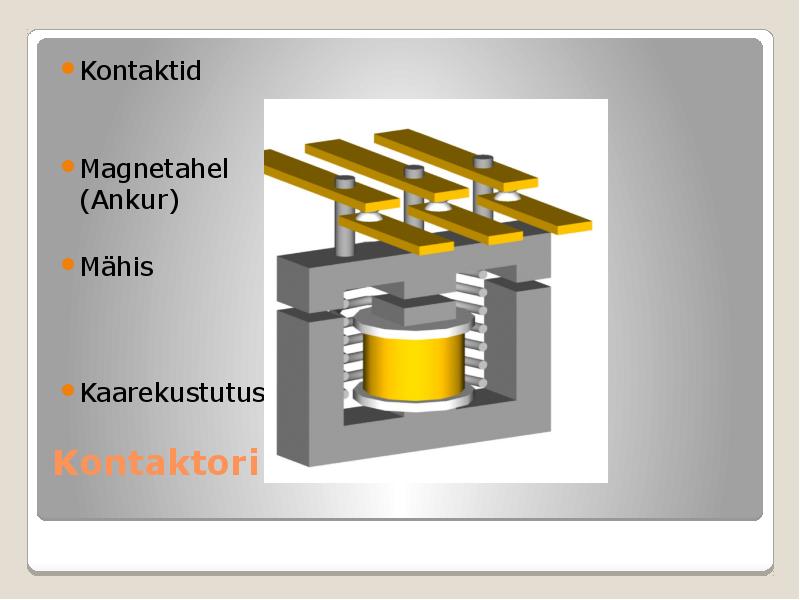

Kontaktid
Magnetahel
( Ankur )
Mähis
Kaarekustutusseade
Kontaktori osad:

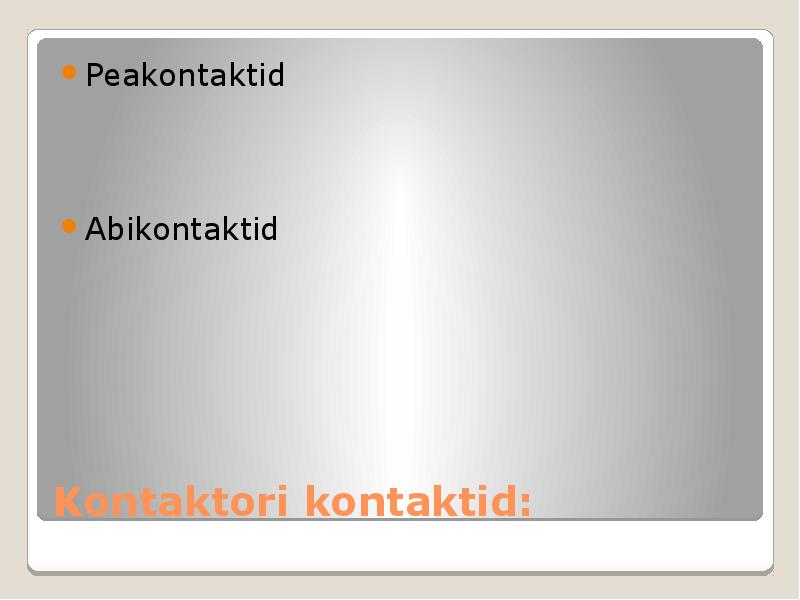

 Peakontaktid
 Abikontaktid
Kontaktori kontaktid:

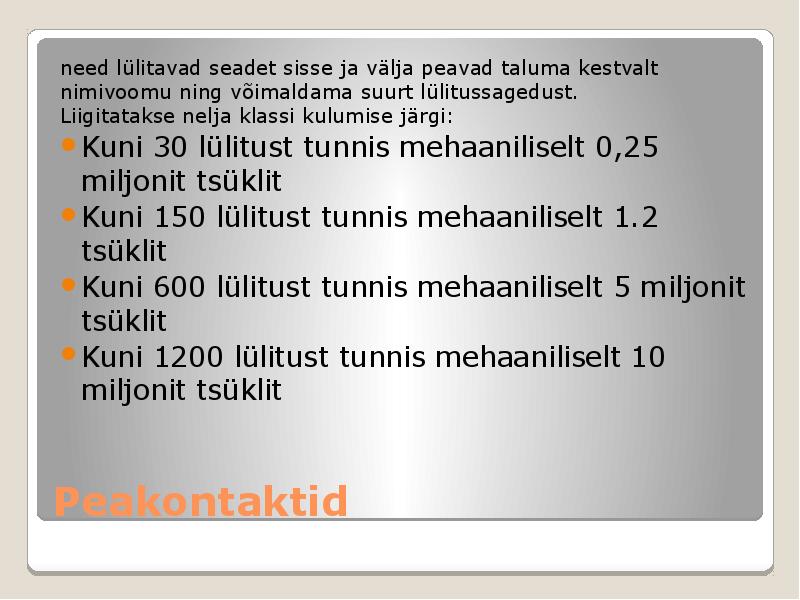

need lülitavad seadet sisse ja välja peavad taluma kestvalt
nimivoomu ning võimaldama suurt lülitussagedust.
Liigitatakse nelja klassi kulumise järgi:
Kuni 30 lülitust tunnis mehaaniliselt 0,25
miljonit tsüklit
Kuni 150 lülitust tunnis mehaaniliselt 1.2
tsüklit
Kuni 600 lülitust tunnis mehaaniliselt 5 miljonit
tsüklit
Kuni 1200 lülitust tunnis mehaaniliselt 10
miljonit tsüklit
Peakontaktid

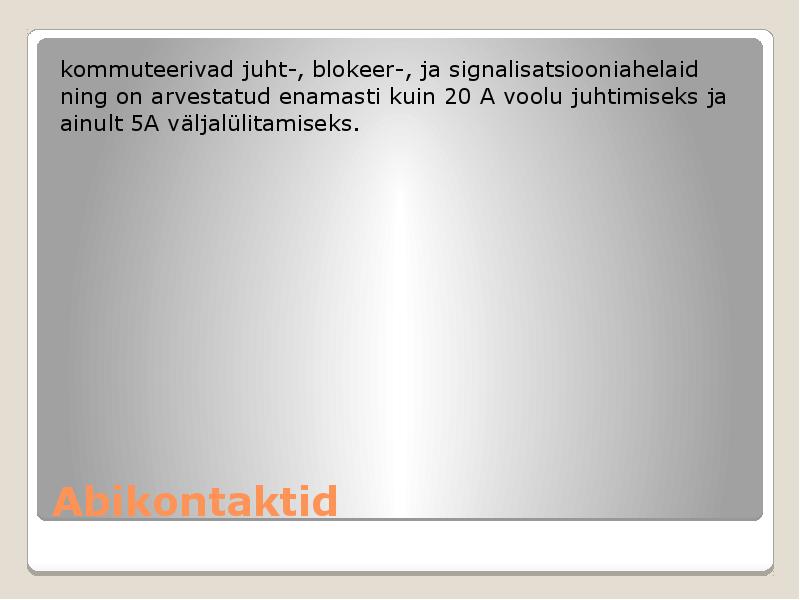

kommuteerivad juht-, blokeer-, ja signalisatsiooniahelaid
ning on arvestatud enamasti kuin 20 A voolu juhtimiseks ja
ainult 5A väljalülitamiseks.
Abikontaktid

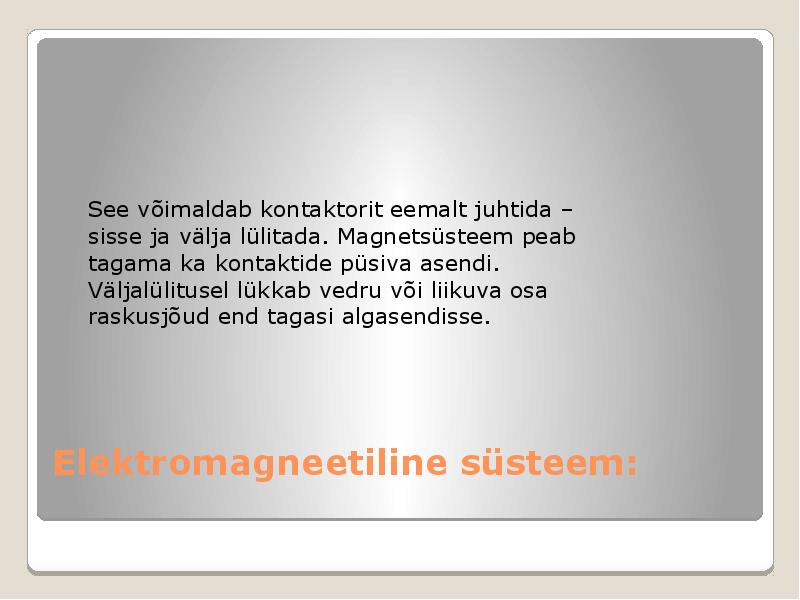

See võimaldab kontaktorit eemalt juhtida –
sisse ja välja lülitada. Magnetsüsteem peab
tagama ka kontaktide püsiva asendi.
Väljalülitusel lükkab vedru või liikuva osa
raskusjõud  end tagasi algasendisse.
Elektromagneetiline süsteem:

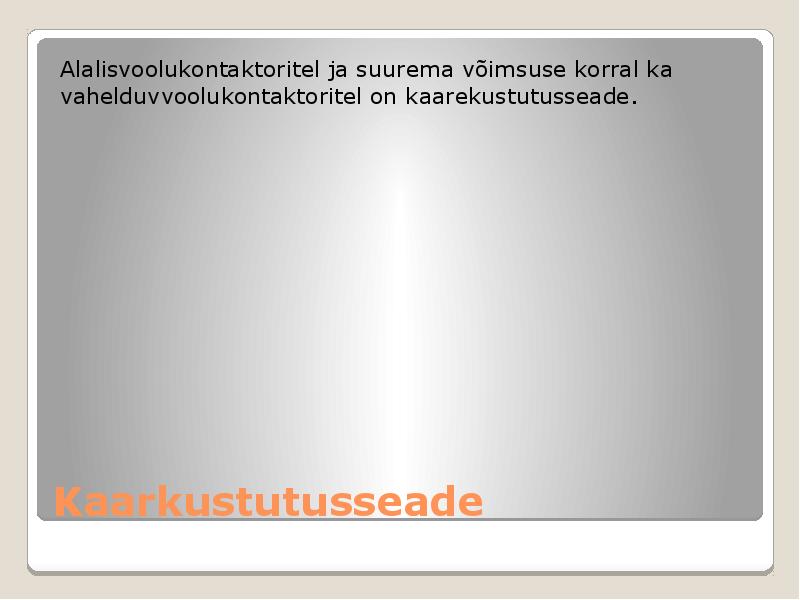

Alalisvoolukontaktoritel ja suurema võimsuse korral ka
vahelduvvoolukontaktoritel on kaarekustutusseade.
Kaarkustutusseade

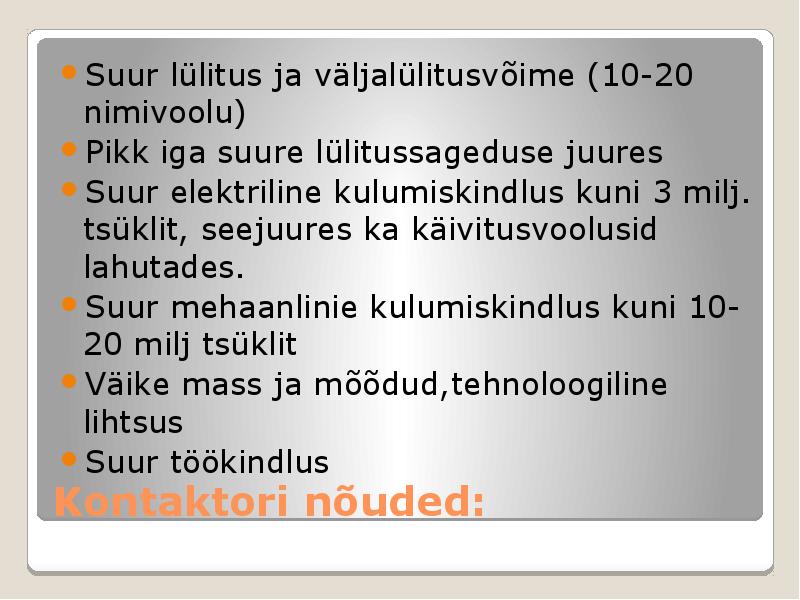

Suur lülitus ja väljalülitusvõime (10-20
nimivoolu)
Pikk iga suure lülitussageduse juures
Suur elektriline  kulumiskindlus  kuni 3 milj.
tsüklit, seejuures ka käivitusvoolusid
lahutades.
Suur mehaanlinie kulumiskindlus kuni 10-
20 milj tsüklit
Väike mass ja  mõõdud ,tehnoloogiline
lihtsus
Suur  töökindlus
Kontaktori nõuded:

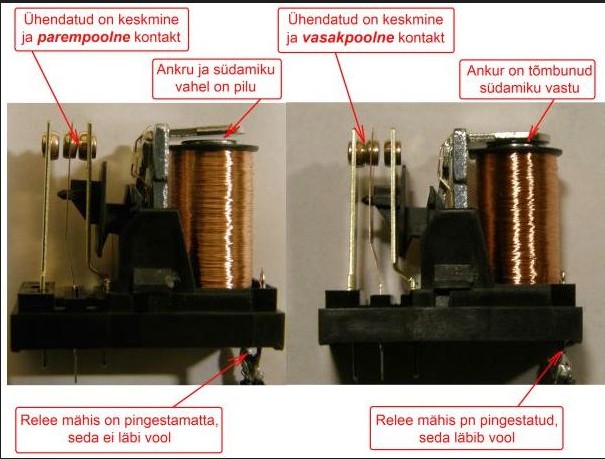

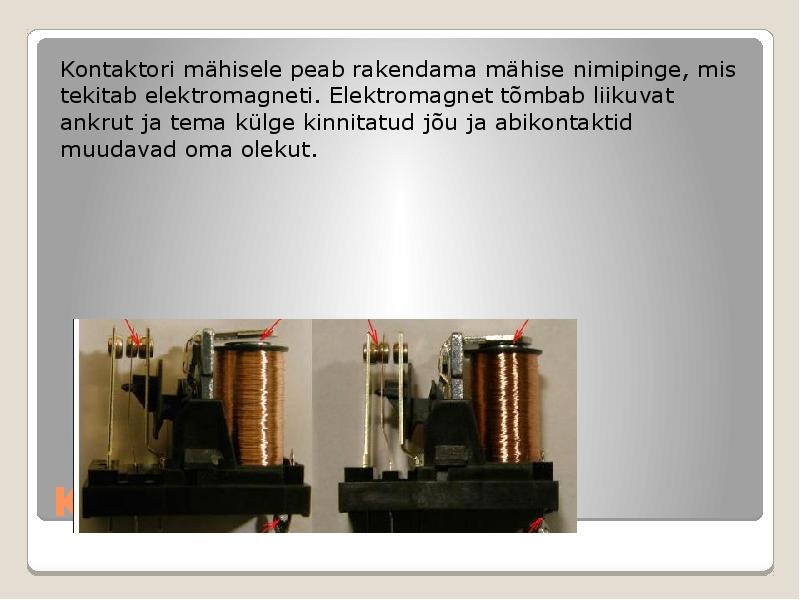

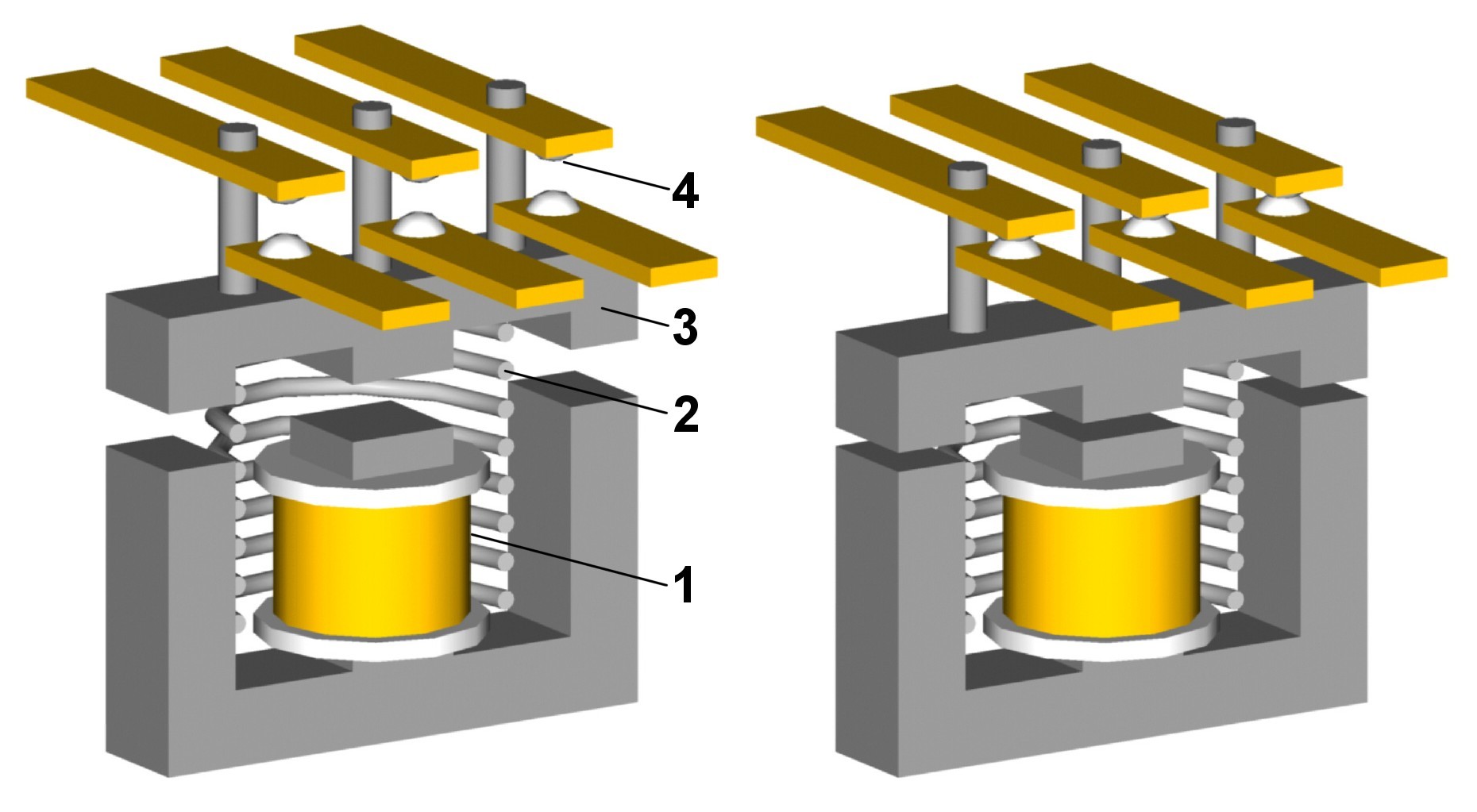

Kontaktori mähisele peab  rakendama  mähise  nimipinge , mis
tekitab elektromagneti. Elektromagnet tõmbab liikuvat
ankrut ja tema külge kinnitatud jõu ja abikontaktid
muudavad oma olekut.
Kontaktori töötamine

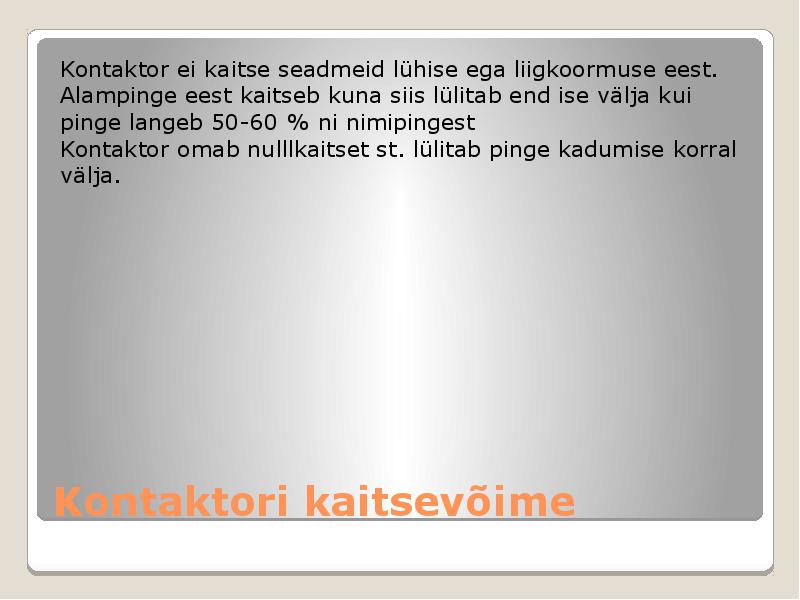

Kontaktor ei kaitse seadmeid lühise ega liigkoormuse eest.
Alampinge eest kaitseb kuna siis  lülitab  end ise välja kui
pinge langeb 50-60 % ni nimipingest
Kontaktor omab nulllkaitset st. lülitab pinge kadumise korral
välja.
Kontaktori kaitsevõime

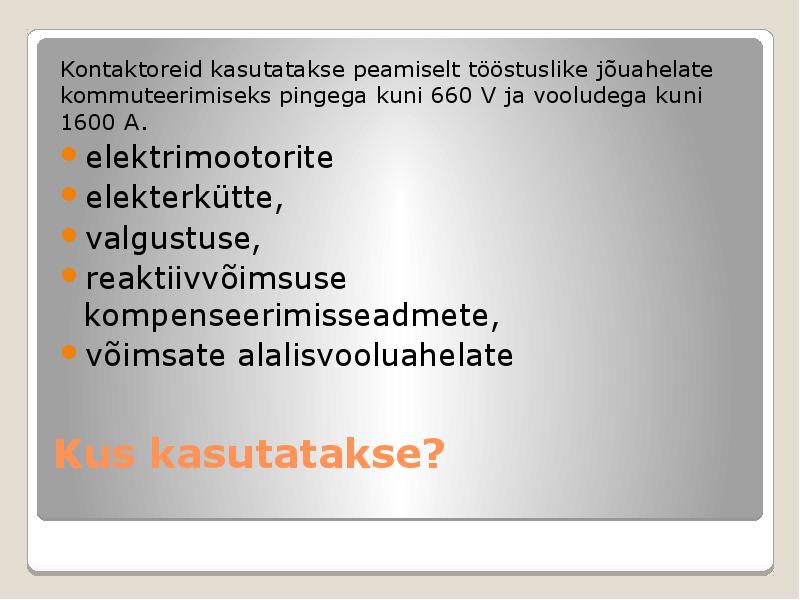

Kontaktoreid kasutatakse peamiselt tööstuslike jõuahelate
kommuteerimiseks pingega kuni 660 V ja vooludega kuni
1600 A.
elektrimootorite
elekterkütte,
valgustuse,
reaktiivvõimsuse
kompenseerimisseadmete,
võimsate alalisvooluahelate
Kus kasutatakse?

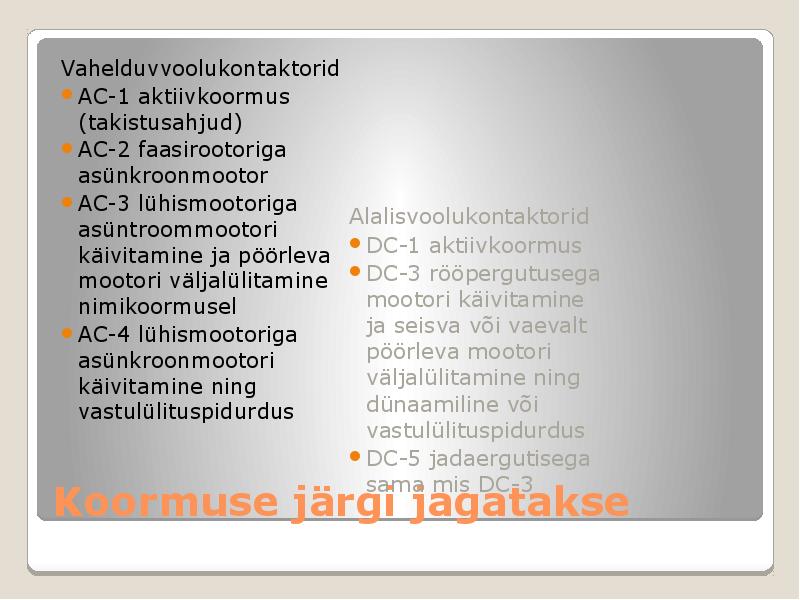

Vahelduvvoolukontaktorid
AC-1 aktiivkoormus
(takistusahjud)
AC-2 faasirootoriga
asünkroonmootor
AC-3 lühismootoriga
asüntroommootori
Alalisvoolukontaktorid
käivitamine  ja pöörleva  DC-1 aktiivkoormus
mootori väljalülitamine  DC-3 rööpergutusega
nimikoormusel
mootori käivitamine
ja seisva või vaevalt
AC-4 lühismootoriga
asünkroonmootori
pöörleva mootori
käivitamine ning
väljalülitamine ning
vastulülituspidurdus
dünaamiline  või
vastulülituspidurdus
DC-5 jadaergutisega
Koormuse järgi
sa  jagatak
ma mis DC-3
se
