Võrkplaneerimine (0)

Võrkplaneerimine

Mihkel Pari
Soovin ehitada maja. Alljärgnevalt toon ära sündmused ja vajalikud tööd, et koostada neid koordineeriv võrkgraafik.
Nr
Sündmus
Töö nr
Töö nimetus
Töö kestvus
0
Idee ehitada maja
(0,1)
Maja asukoha valimine
52 nädalat
1
Maja asukoht valitud
(1,2)
Detailplaneeringu ja projekteerimis tingimuste tellimine vastavalt maja asukohale
26 nädalat
2
Tellitud detailplaneering ja projekteerimise tingimused
(2,3)
Vastavalt eelnevatele tingimustele projekti tellimine
26 nädalat
3
Projekt tellitud
(3,4)
Projekti kooskõlastamine
12 nädalat
4
Projekt kooskõlastatud
(4,5)
Ehitusloa taotlemine
2 nädalat
5
Ehitusluba hangitud
(5,9)
Ehitustööde planeerimine
2 nädalat
6
Tööd planeeritud
(6,7)
Hinnapakkumiste analüüs
4 nädalat
7
Hinnapakkumised teostatavateks töödeks
(6,8)
Hinnapakkumiste analüüs
4 nädalat
8
Hinnapakkumised materjalidele
(8,9)
Tööjõu ja materjalide saabumine
1 nädal
9
Tööjõud ja materjal saabunud
(9,10)
Hoone valmimine
40 nädalat
10
Hoone valmistatud
(9,11)
Hoone sisustamine
1 nädal
11
Hoone valmis
(10,11)
Hoone arvele võetud
1 nädal
Joonis 1. Maja ehituseks vajalike tööde koordineerimise graafik.

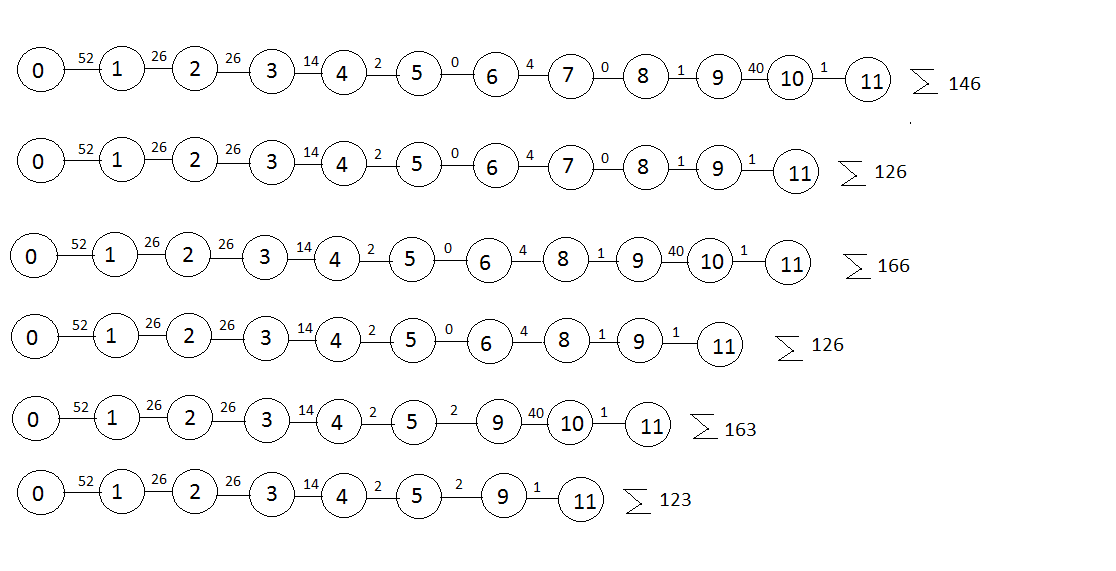

Eelneval graafikul on mitu teed, mida mööda jõuab lõpp-punktini. Joonisel 1 kujutatud võrkgraafikul on kujutatud järgmised teed.
Lühim aeg, mille jooksul on võimalik maja ehitada, on 165 nädalat. Seega võrkgraafiku kriitiliseks teeks on 165 nädalat. Teised koonduvad mittekriitiliste teede alla ja nende ajareservid on vastavalt 20, 40, 40, 3 ja 43 päeva.

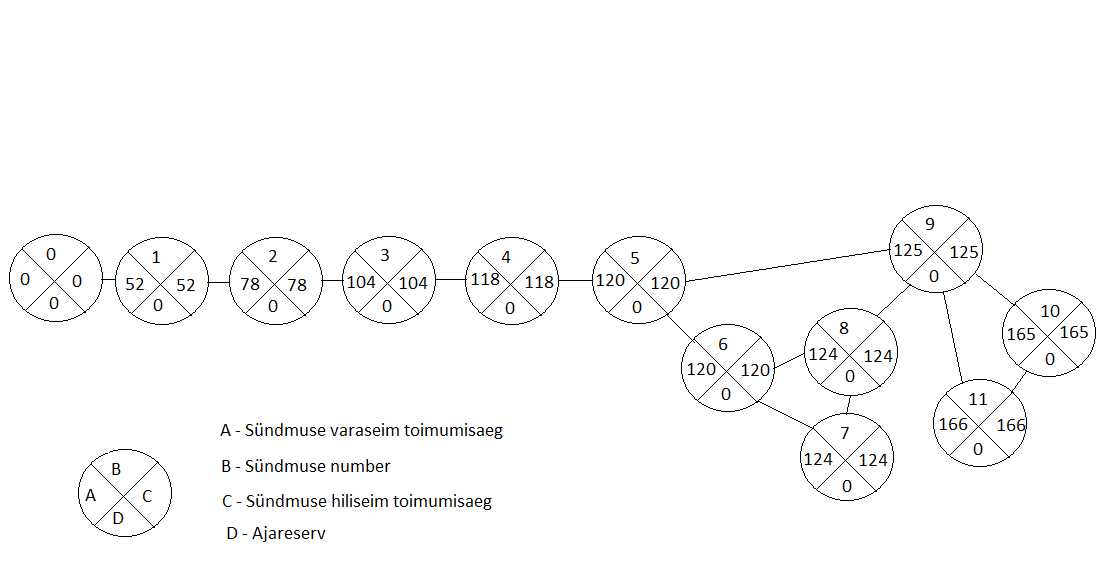

Leiame sündmuste varaseimad ja hiliseimad toimumisajad. Vastavad andmed ja arvutused on ära toodud alljärgnevas tabelis:
Sündmuse nr
Varaseim toimumisaeg
Hiliseim toimumisaeg
Ajareserv
0
0
166-166=0
0
1
52
166-114=52
0
2
78
166-88=78
0
3
104
166-62=104
0
4
118
166-48=118
0
5
120
166-46=120
0
6
120
166-46=120
0
7
124
166-42=124
0
8
124
166-42=124
0
9
125
166-41=125
0
10
165
166-1=165
0
11
166
166-0=166
0
Lõppsündmuse varaseim toimumisaeg on kriitilise tee pikkus, mis on 166 nädalat.
