Võrkplaneerimine: Laste mängumaja renoveerimine (0)

Tartu Ülikool
Majandusteaduskond
VÕRKPLANEERIMISE KODUTÖÖ
Laste mängumaja renoveerimine
Juhendaja : Juta Sikk
Koostaja :
Tartu 2014
Sündmused:
0 - soov renoveerida laste mängumaja
1 - mööbel, värvid, tapeet valitud
2 - töötajate palkamine
3 - vajalikud tarbed ostetud ja laenutatud
4 - tooted kätte saadud
5 - vana mööbel eemaldatud
6 - vana tapeet eemaldatud
7 - mängumaja soojustatud
8 - mängumaja puhastatud
9 - katus vahetatud
10 - seinad (ka välisseinad), lagi värvitud
11 - tapeet(kahele seinale) sobivaks lõigatud
12 - tapeet seina liimitud
13 - põrandale vaip paigaldatud
14 - pildid, riiulid seina paigaldatud
15 - valgusallikas lakke riputatud
16 - uus mööbel paigaldatud
17 - ümbruskond koristatud
18 - mängumaja renoveeritud
Tegevused:
Töö nr.
Töö kirjeldus
Töö kestus
(0,1)
Renoveerimisplaani koostamine
7 päeva
(1,2)
Töötajate palkamine
5 päeva
(1,3)
Mööbli eemaldamine
0,5 päeva
(2,5)
Vajalike tarvete ostmine ja laenutamine
1,5 päeva
(3,4)
Mängumaja ettevalmistamine
1 päev
(4,5)
Näivtöö
0 päeva
(5,6)
Kauba kohale toimetamine
6 päeva
(6,7)
Katus vahetatud
2 päeva
(6,9)
Mängumaja soojustamine
2 päeva
(7,8)
Tapeedi eemaldamine
1 päev
(8,9)
Mängumaja puhastatud
1 päev
(9,10)
Värvimistöö
5 päeva
(10,11)
Tapeedi lõikamine
0,5 päeva
(11,12)
Tapeedi liimimine
2 päeva
(11,13)
Vaiba paigaldamine
1 päev
(12,14)
Näivtöö
0 päeva
(13,14)
Sisekujundamine
4 päeva
(14,15)
Ümbruskonna koristamine
1 päev
(15,16)
Mängumaja avamine lastele
1 päev

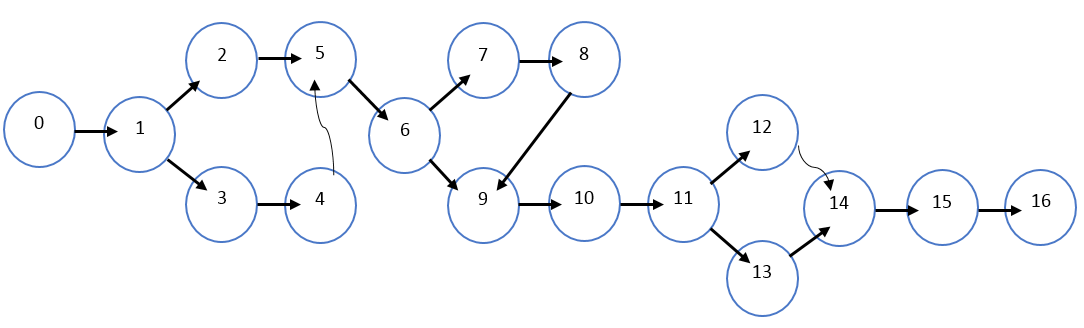

Võrkgraafik mängumaja renoveerimise jaoks:
1.tee: 29 päeva
2. tee: 31 päeva
3.tee: 26 päeva
4.tee: 28 päeva
5.tee: 31 päeva
6.tee: 34 päeva
7.tee: 36 päeva ehk kriitiline tee
8.tee: 33 päeva
Sündmuste varaseimad ja hiliseimad toimumisajad:
Sündmus
(Si)
Varaseim toimumisaeg ()
Hiliseim toimumisaeg
()
Ajareserv
0
0
36-36
0
1
7
36-29
0
2
12
36-24
0
3
7,5
36-23,5
5
4
8,5
36-22,5
5
5
13,5
36-22,5
0
6
19,5
36-16,5
0
7
21,5
36-14,5
0
8
22,5
36-13,5
0
9
23,5
36-12,5
0
10
28,5
36-7,5
0
11
29
36-7
0
12
31
36-2
3
13
30
36-6
0
14
34
36-2
0
15
35
36-1
0
16
36
36-0
0

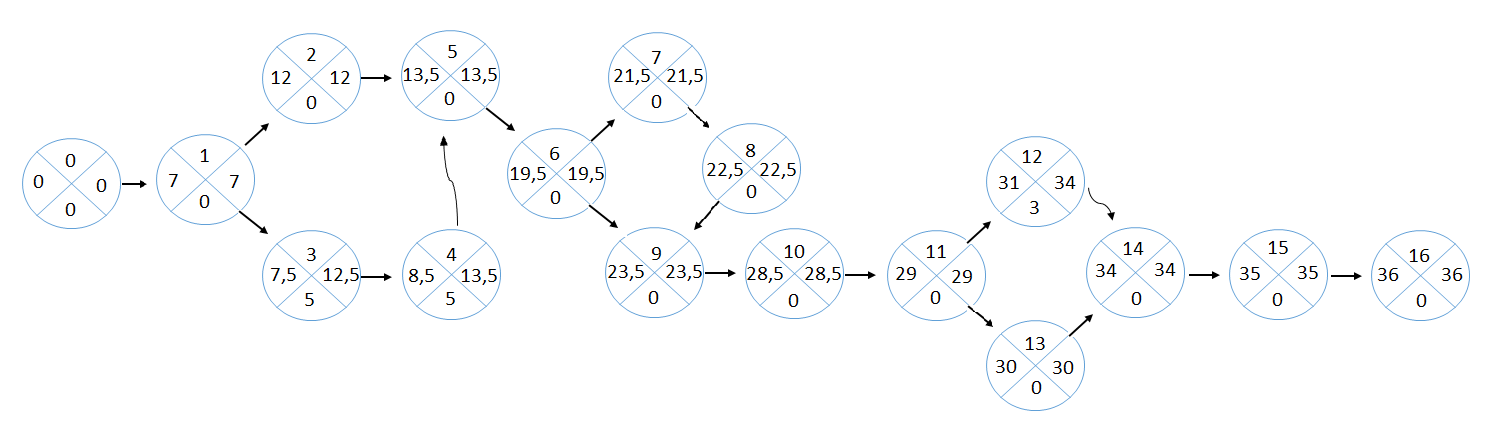

Sündmuste toimumisaegadega ja ajareservidega võrkgraafik:
Tööde alustamis- ja lõpetamistähtajad:
Töö (i,j)
Töö kestus (tij)
Töö alustamine
Töö lõpetamine
Ajareserv
varasem
hilisem
varasem
hilisem
täielik
vaba
(0,1)
7 päeva
0
0
7
7
0
0
(1,2)
5 päeva
7
7
12
12
0
0
(1,3)
0,5 päeva
7
7
7,5
7,5
0
0
(2,5)
1,5 päeva
12
12
13,5
13,5
0
0
(3,4)
1 päev
7,5
7,5
8,5
8,5
0
0
(4,5)
0 päeva
8,5
13,5
8,5
13,5
5
5
(5,6)
6 päeva
13,5
13,5
19,5
19,5
0
0
(6,7)
2 päeva
19,5
19,5
21,5
21,5
0
0
(6,9)
2 päeva
21,5
21,5
23,5
23,5
0
0
(7,8)
1 päev
21,5
21,5
22,5
22,5
0
0
(8,9)
1 päev
22,5
21,5
23,5
23,5
0
0
(9,10)
5 päeva
23,5
23,5
28,5
28,5
0
0
(10,11)
0,5 päeva
28,5
28,5
29
29
0
0
(11,12)
2 päeva
29
29
31
31
0
0
(11,13)
1 päev
29
29
30
30
0
0
(12,14)
0 päeva
31
34
31
34
3
3
(13,14)
4 päeva
30
30
34
34
0
0
(14,15)
1 päev
34
34
35
35
0
0
(15,16)
1 päev
35
35
36
36
0
0
Järeldused:
Võrkgraafiku analüüs selgitab minimaalse aja, mille jooksul on võimalik kõik tööd reaalselt ära teha ning jõuda eesmärgini . Samuti saab leida ka võimalikud ajareservid töödel. Selle võrkplaneerimise kriitiline tee ehk minimaalne aeg, mis kulub antud töö ära tegemiseks, on 36 päeva. See võimaldab ka paika seada avamise kuupäeva.
Graafik näitab, milliseid töid on võimalik samal ajal täide viia ning millised tööd on eeldusteks järgmistele. Näiteks on võimalik samal ajal mängumaja katust vahetada (6,7) ning mängumaja soojustada (6,9) või liimida tapeeti (11,12) ja paigaldada uut vaipa . (11,13). Mõningatel töödel on ka ajareserv, mis tähendab, et nende töödega saab pisut viivitada, näiteks mängumaja ettevalmistamine renoveerimiseks.
Võrkgraafikul saab leida kogu aja ja ajareservi, mis kulub kogu töö tegemiseks ning leida ka võimalusi, kuidas kiirendada antut protsessi. Oluline on, et järgnevad tööd sõltuvad eelnevatest ning minimaalse tulemuseni jõudmiseks, tuleb pooleli olevad tööd ära lõpetada. Tööde hilinemine põhjustab kogu projekti hilinemist. Näiteks ei saa töö jätkuda, kui kaup pole kohale saabunud (5,6) või ei saa tapeeti liimida(11,12), enne kui ei ole tapeet sobivaks lõigatud(10,11).
Kasutades võrkplaneerimist ja selle graafikut saab projekti ja ressursse efektiivsemalt rakendada.
