Veerelaagri valik ja arvutus (0)

Tallinna Tehnikaülikool - Mehaanika - Masinelemendid II

1 Hindamata

MHE0042 MASINAELEMENDID II
Kodutöö nr. 1-B
Variant nr.
A -4
B -2
Töö nimetus: Veerelaagri valik ja arvutus
Üliõpilane (matrikli nr ja nimi)
Rühm:
Juhendaja :

Sivitski
Töö esitatud:
23.05.2014
Töö parandada:
Arvestatud:
Veerelaagrite valik ja arvutus
Antud:
Võlli materjal: teras C45E (ReH = 370 MPa, Rm = 630 MPa).
Ülekantav pöördemoment M = 350 Nm ja väljundvõlli pöörlemissagedus n = 300 min-1.
Laagri tööressurss L10h = 20 000 tundi.
Jaotusringjoone läbimõõt d2 = 200 mm.
β on hamba kaldenurk β = 8 º.
Hammasratta hambumisnurk α = 20 º.
Laagrite vahekaugus l = 140 mm.
A
0
1
2
3
4
5
6
7
8
9
d2, mm
210
200
190
180
170
160
150
140
130
120
l, mm
120
140
160
180
200
210
230
250
260
280
B
0
1
2
3
4
5
6
7
8
9
m, Nm
400
400
350
350
300
300
250
250
200
200
Leida:

Leida radiaaljõud Fr, telgjõud Fa, ringjõud Ft ja taandatud paindemoment M.

Kontrollida kas lähteandmetes pakutud võlli läbimõõt on minimaalne lubatav võlli läbimõõt. Valida sobiv võlli läbimõõt.

Summaarsed koormused laagritele radiaalsuunas RA ja RB.

Pakkuda laagrite tüübid.

Valida sobiv laager SKF katakoogist. Kirjutada lahti, mida tähendavad valitud SKF laagri tähistuse numbrid ja tähed. Laagri valikul SKF metoodika järgi pakkuda soovitatav laagri määrdeaine viskoossus . Määrdeaine viskoossuse valida laagri keskmise läbimõõdu ning laagri võru (võlli) pöörlemissageduse järgi. Laagri määrdeaine viskoossuse valikul arvestada töötemperatuuri kasvu parandiga. Pakkuda laagri määrimisviis.

Määratleda laagri sise- ja välisvõrude tolerantsid ning valida istud (laagri sisevõru võllil ja laagri välisvõru korpuses) .
Milliseid asendi-, kuju-, viskumistolerantse ja pinnakaredusi tuleks kasutada reduktori võlli ja reduktori korpuse korral, et tagada laagri tõrkedeta töö.

Teostada analüütiline veerelaagri valik ja võrrelda saadud tulemus SKF arvutusprogrammi tulemusega.

Nimetada veerelaagrite eelised ja puudused liugelaagrite ees.
Lahendus:
1. Radiaaljõu Fr, telgjõu Fa, ringjõu Ft ja taandatud paindemomendi M leidmine:

Ringjõud Ft : N
Radiaaljõud Fr :
- sirghammastega silindriliste hammasrataste korral , kus tan α on hammasratta hambumisnurk (α = 20 º).

kaldhammastega hammasratta korral N, kus β on hamba kaldenurk mis võib varieeruda vahemikus 8 β 45 º.

Telgjõud Fa tekib ainult kaldhammastega hammasrataste korral: N, kus β on hamba kaldenurk, mis võib varieeruda vahemikus 8 β 45 º.
Taandatud paindemoment Nm

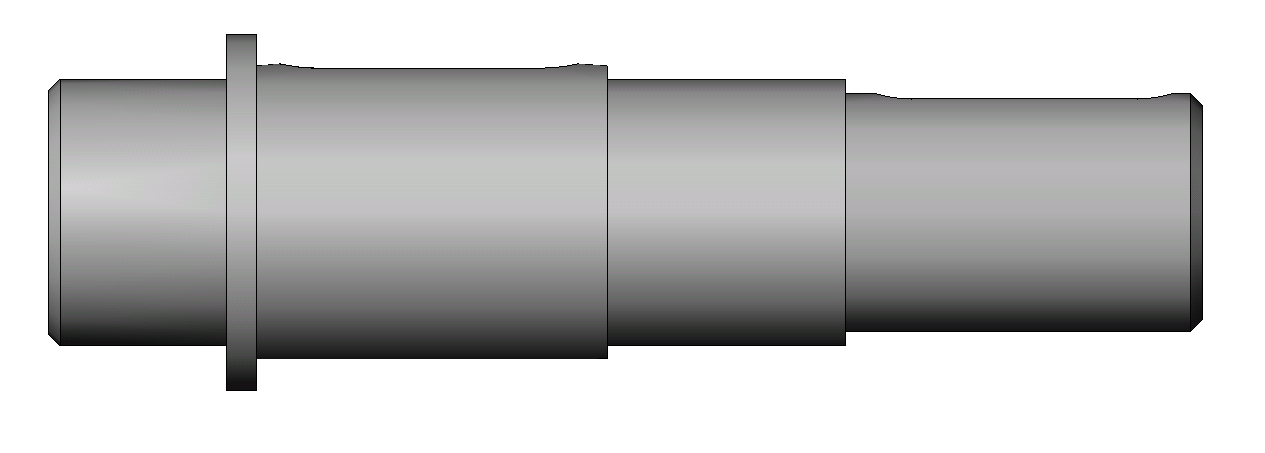

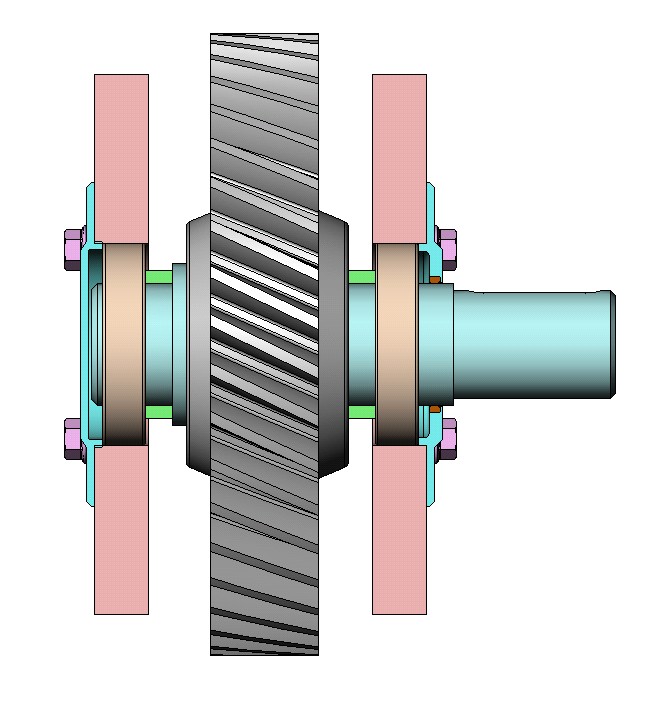

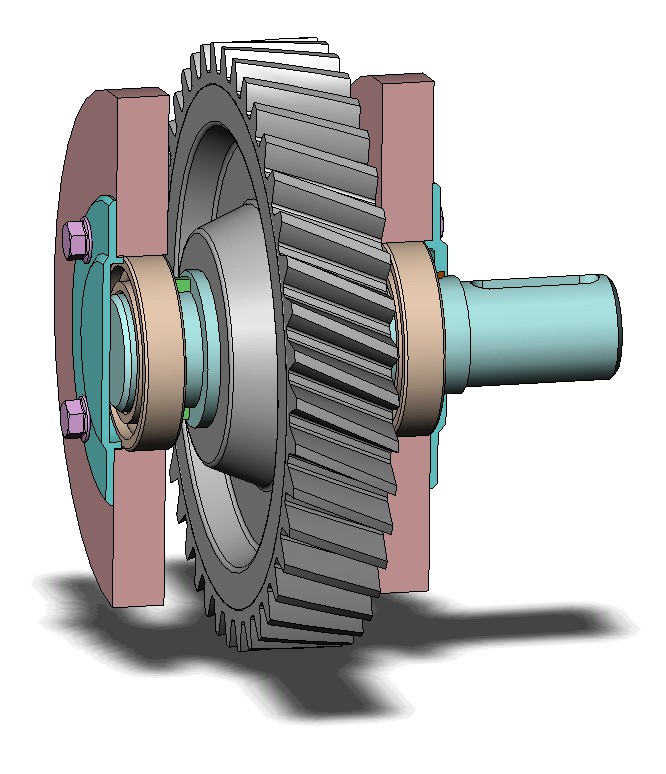

2. Võlli minimaalne läbimõõt
m
Valime dmin = 40 mm.
Tapi läbimõõt dt = 45 mm.
Rummuga ühendava võlliosa läbimõõt dr = 50 mm.
Teised läbimõõdud valime konstruktiivselt.
y
Fr
x
M
RBx
RAx
3 z
. Reaktsioonjõudude leidmine
Ft
RAy
RBy
l/2
l
N.
N.
N.
N.
RAy = 507 N, RAx = 2059 N, RBy =1007 N, RBx = 2059 N.
Summaarsed koormused laagritele radiaalsuunas
N,
N.
Telgjõud Fa = 479 N
4. Võimalikud laagrite tüübid, mida võiks kasutada antud rakenduse korral.
Kuna laagrile mõjub nii radiaal - kui ka telgjõud, siis võib kasutada kas radiaaltugilaagreid või üherealised radiaalkuullaagreid.
5. Sobiva laagri valik SKF kataloogist.
Laager valitakse lähtudes maksimaalsest koormusest ehk radiaaljõust Fr = 2292 N, telgjõust Fa = 479 N.
Laagri siseläbimõõt d = dt = 45 mm.
Valin radiaalkuullaagri 16009
Numbrite tähistused: 160-laagriseeria (1-laagritüüp, 6- laiuse seeria, 0-läbimõõdu seeria), 09-laagri ava kood
Vajalik tööressurss L10h = 20 000 tundi.
Tööressurss L10h = 20781 tundi > 20000 tundi.
Seega antud reduktoris saab kasutada radiaalkuullaagrit 16009.
Laagri mõõtmed:
siseläbimõõt d = 45 mm, välisläbimõõt D = 75 mm, laius B = 10 mm.
Soovitatav määrdeaine visskoossus oleks 40⁰C juures 320 mm²/s ja 100⁰C juures 50 mm²/s.
Sobivaks määrimisviisiks võiks olla määrdepritsiga vms
6. Laagri sise- ja välisvõrude tolerantsid ning istud
Sisevõru võllile: pinguga ist, k5 Ø45+25+2
Välisvõru keresse: lõtkuga ist, H8 Ø75-590
7. Analüütiline veerelaagri valik
Analüütiline lahendus
Radiaalkuullaagrite puhul arvutatakse ekvivalentjõud valemitega
P=Fr, kui Fa/Fr =
P=XFr + YFa, kui Fa/Fr > e
Tegurid e, X ja Y saab tabelist 1.
Meil on tegemist radiaalkuullaagriga 16009, laagri staatiline kandevõime C0=10800 N. Mõjuv telgkoormus Fa=479 N
Siis
Fa/C0=479/10800 ≈ 0,05
Seega
e=0,25 X=0,56 ja Y= 1,75
Kuna aga Fa/Fr = 479/2292 ≈ 0,21
Siis ekvivalentjõud P = Fr = 2292 N
Laagri tööressurssi leiame valemiga Lh10= (106/60n)*(C/P)p
Kus n – laagrivõru pöörlemissagedus, n = 300 min-1
C – laagri dünaamiline kandevõime, C = 16500 N,
p – empiiriline astendaja ( 3-kuullaagritel ja 10/3 rull-laagritel).
Siis Lh10 = (106 / 60*300)*(16500/2292)3 ≈ 20727 töötundi.
Analüütilise arvutuse ja SKF arvutusprogrammi abil saadud tulemuse erinevus
((20781 – 20727) / 20781)*100 ≈ 0,26 %

Veerelaagrite eelised ja puudused liugelaagrite ees
Eelised:

Kõrge töökindlus ja väike hooldusvajadus
Väike määrimisvajadus
Väike hõõrdumine
Paljud laagrid taluvad erinevat tüüpi koormusi
Väikesed teljesihilised mõõtmed
Erinevate tootjate laagrid on vahetatavad
Saab vajaduse korral eelkoormata
Lihtne monitoorida ( tõrke lähenedes suureneb laagri müra )

Puudused:

Tööga kaasneb müra ja vibratsioon
Suured diametraalmõõtmed
Veereteede pindväsimuse (kahjustumise) oht
Suurtel pöörlemissagedustel (üle 30 000 min-1) ei saa kasutada veerekehade inertsjõudude tõttu.
