Võlli konstrueerimine ja arvutus väsimusele (0)

Tallinna Tehnikaülikool - Mehaanika - Masinelemendid II

1 Hindamata

MHE0042 MASINAELEMENDID II
Kodutöö nr. 2
Variant nr.
A -4
B -2
Töö nimetus: Võlli konstrueerimine ja arvutus väsimusele
Üliõpilane (matrikli nr ja nimi)
Rühm:
Juhendaja :
A.Sivitski
Töö esitatud:
23.04.2014
Töö parandada:
Arvestatud:

Ülesanne

Projekteerida võll ja läbi viia võlli arvutus väsimusele. Põhjendada võlli materjali ja kuju valikut.
Võlli materjal: karastatud teras C55E (ReH = 420 MPa, Rm = 700 MPa,
 -1 = 0,4 · 700 = 280 MPa,  -1 = 0,22 · 700 = 154 MPa).
NB! -1 =( 0,4 ...0,5)Rm;  -1 = (0,2...0,3) Rm
Radiaaljõud Fr = 1360 N, ringjõud Ft = 3700 N, telgjõud Fa = 520 N
Jaotusringjoone läbimõõt d2 = 210 mm
Laagrite vahekaugus l = 200 mm
Kaldhammasratta hambumisnurk β= 8°
Lähteandmed valida tabelist õppekoodi viimase A ja eelviimase B numbrite järgi.
A
0
1
2
3
4
5
6
7
8
9
d2, mm
250
240
230
220
210
190
180
160
140
120
l, mm
120
140
160
180
200
210
230
250
260
280
B
0
1
2
3
4
5
6
7
8
9
Fr , kN
1,47
1,4
1,36
1,29
1,18
1,1
1,03
0,96
0,92
0,88
Ft , kN
4,0
3,8
3,7
3,5
3,2
3,0
2,8
2,6
2,5
2,4
Fa, kN
0,56
0,53
0,52
0,49
0,45
0,42
0,39
0,37
0,35
0,34
Ülekantav pöördemoment
Taandatud paindemoment
Projektarvutus
Võlli minimaalne lubatav läbimõõt (võlli läbimõõdu ligikaudne arvutus):
Valitakse dmin = 40 mm.
Tapi läbimõõt dt = 45 mm.
Rummuga ühendava võlliosa läbimõõt dr = 50 mm.
Teised läbimõõdud valin konstruktiivselt.
Reaktsioonjõudude leidmine:

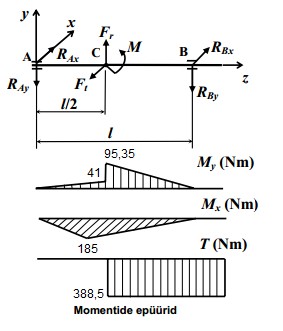

Koostan paindemomentide epüürid :
Ekvivalentne moment (IV tugevusteooria ) ohtlikus lõikes C:
Ekvivalentpinge ohtlikus lõikes C:
Kontrollarvutus
Pingekontsentraatoriks on liistupesa mille mõõtmed valitakse vastavalt võlli
läbimõõdule. Vaata Lisa 1 (Tabel 3).
Kuna dr = 50 mm, siis liistu mõõtmed b = 14 mm ja t1 = 5,5 mm.

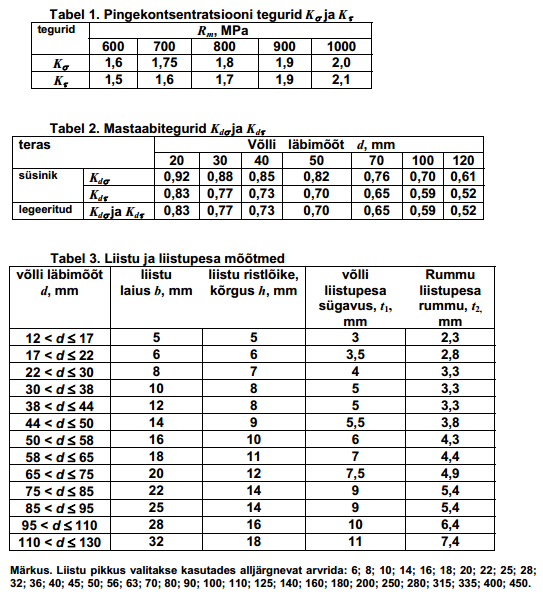

Efektiivsed pingekontsentratsiooni tegurid Kσ ja Kτ saab Tabelist 1 ning
mastaabitegurid Kdσ ja Kdτ – Tabelist 2
Pinnatöötlustegur KF = 0,97 ... 0,90. Empiirilised tegurid ψτ = 0,1 – legeeritud ja
süsinikterastel ning ψσ = 0,25 ... 0,3 – legeeritud ja ψσ = 0,2 – süsinikterastel.
Seega Kσ = 1,75; Kτ = 1,6; Kdσ = 0,82; Kdτ = 0,7; KF = 0,95;
ψτ = 0,1; ψσ = 0,2.
Varutegur paindele
kus amplituudpinge
ja keskmine pinge
Siis
Varutegur väändele
kus keskmine- ja amplituudpinge
Siis
Seega üldvarutegur

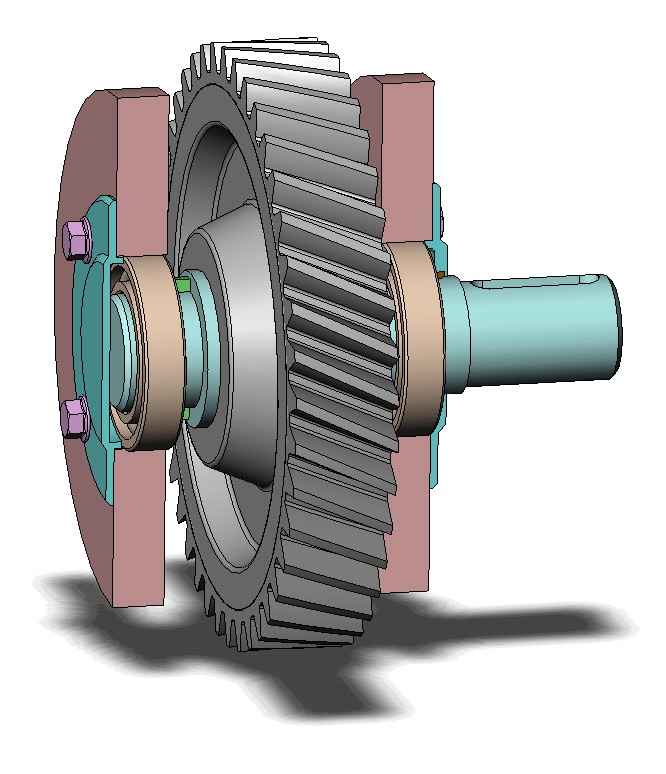

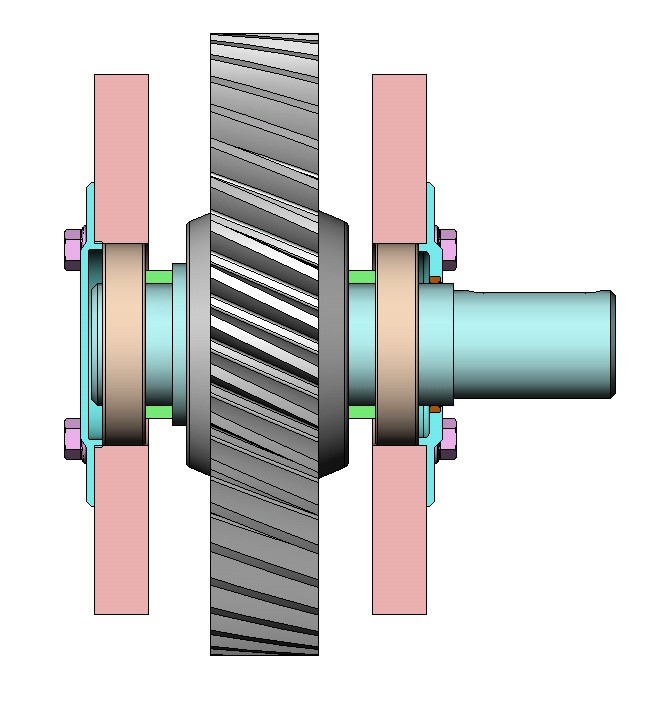

Antud materjal sobib võllile, kuna on piisav tugevus ja vastupanuvõime väsimusele, kõrge jäikus, kulumiskindlus ja madal hind. Võlli kuju on valitud põhimõttega, et kaldhammasratast peale asetades ei kahjustaks laagri alla kuuluvat pinda, seetõttu on kaldhammasratta alla jääva osa läbimõõt suurem.
