Põltsamaa Ametikool Hüdropidurid A2 Kim Martin Kaarlimõisa 2010 Sisukord 1. Sissejuhatus 3 2. Trummelpidur 3. Ketaspidur 5 · Ketaspidur koosneb 5 · Piduri kettad 6 4. Piduri hüdroajami skeem 7 5. Piduri mehhanism 8 6. Töösilinder 10 7. Pidurivõimendi 11 8. Piduriklotsid 11 9. Seisupidur 13 Sissejuhatus
Fikseeritud pidurisadulaga ketaspiduritel on pidurisadul jäigalt kinnitatud. Sellel ketaspiduri tüübil on kaks pidurisilindrit ja seega ka kaks kolbi. Fikseeritud pidurisadulaga ketaspidurid on konstruktsioonilt tugevad ja neid kasutatakse raskematel ja suurema kiirusega autodel. Puuduseks loetakse nende suuremat tundlikust kuumenemisele. Ujuva" pidurisadulaga ketaspidurimehhanismid on mõõtmetelt väiksemad kui fikseeritud pidurisadulaga ketaspidurite mehhanismid. Kuna liikuval õhul on parem juurdepääs pidurimehhanismi hüdraulilistele osadele, on sellisel pidurimehhanismil head jahutavad omadused. 4. Selgitage ( joonisega) liikuva pidurisadulaga ketaspiduri ehitust koos detailide nimetustega! Vastus kirjalikult : Pidurisadula tugi ,pidurisadula toe juhtsõrm ,pidurisadul ,välimine piduriklots ,piduriketas ,sisemine
mehhaaniliselt. 3.1 Mehhaaniline seisupidur 1. Tagumine tross; 2.tagumine trummelpidur; 3. Tagumine ketas; 4. Eesmine piduritross; 5. Pidurihoob Seisupidurid hüdropidurites ehk käsipidur 8 Seisupidurid võivad olla oma konstruktsioonilt erinevad. Tavaliselt on nad mehaanilise ajamiga (trossid). Pidurimehhanism võib olla ühes tükis seisupiduri omaga või konstruktsioonilt olla eraldi paiknevad. Näiteks ketaspidur sõidupiduriks, ja seal see trummelpidur seisupiduriks. Girlig süsteem: Seal toimub trumli ja klotside kulumise reguleerimissüsteem automaatselt. Tööpõhimõte seisneb selles, et kahe klotsi vahel paikneb reguleeritava pikkusega varras. Varras on tehtud kaheks osaks ja kroonmutrit keerab käsipiduri trossi külge monteeritud nurkhoob. Bendix süsteem: Seal toimub samuti pilu reguleerimine automaatselt. Selleks on hoova (4), plaat

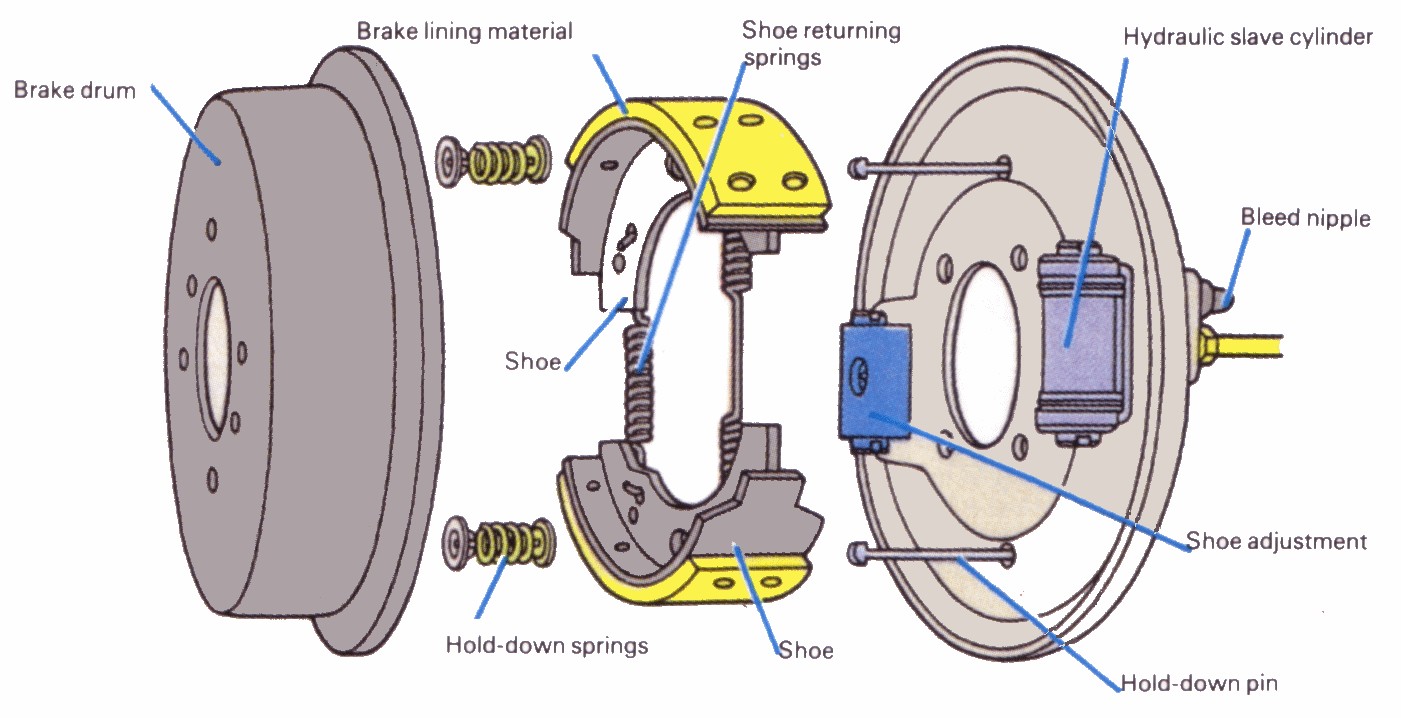

kaugusel. Töösilinder võib olla isereguleeruv. Pilu tagamiseks võivad kilbi küljes olla ekstsentrikud, mis ei lase klotse trumlist liiga palju eemale nihkuda. Pilu saab reguleerida ekstsentrikute pööramisega. Ketaspidurid on trummelpiduritest mitmeti paremad: peatavad rattaid võrdse jõuga, ei vaja reguleerimist ega kuumene liiga palju. Ometi ei kasutata ketaspidureid alati, eriti tagaratastel, kus kettad saavad märjaks ja ei suuda siis rattaid peatada. Ketaspidur ei sobi ka hästi seisupiduriks. Ketaspiduri töötamine. Piduriketas pöörleb koos rattarummuga. Tema ühte kohta ümbritseb hargina sadul, mille sees on töösilindrid ja kolvid. Viimased ulatuvad vastu lamedaid klotse, mille kettapoolsel küljel paikneb hõõrdkate. Kui pidurivedelik surub kolbe, siis pigistatakse ketas klotside vahele kinni. Klotse hoiavad kohal nendest läbi ulatuvad sõrmed. Nii ketas- kui trummelpiduri töösilindrite küljes on õhutusventiilid.
Autod-traktorid Kordamisküsimused - vastused TA ja EG II üliõpilastele 1. Autode ja traktorite arengust (1) lk. 3. 4000. aastat e.k. kivist ratta leiutamine, et veeretada seda. 2000. aastat e.k. vankri leiutamine. Umbes 1500. aastal Leonardo Da vinci Liikuvate masinate projekteerimine (eskiisprojektid). 1765. aastal James Watt ehitab aurumasina. N. J Cugnot ehitab kasutuskõlbliku aurusõiduki kandevõimega 4,5 t ja liikumiskiirusega 4km/h. 1885.-1886. aastal C. Benz ja G. Daimler sisepõlemismootoritega autode ehitamine. 19. sajandi lõpus autotööstus prantsusmaal, saksamaal, ameerikas ja suurbritannias. 20. sajandi alguses Hendri Ford rajas autode konveiertootmise. 1924. diiselmootori areng, 1936. aastal diiselsõiduauto, 1950. aastal gaasturbiinauto, 1959. aastal wankelmootoriga auto. Auto arenguperioodid: 1700 1860 jõuallikaks aurumasin või elektrimootor. 1860 1900 si
AUTOD-TRAKTORID I KORDAMIKÜSIMUSED 2013/2014.Õ.-A. 1. Sisepõlemismootorite tüübid Sisepõlemismootorid jagunevad: I. Kolbmootor , kogu tööprotsess toimub mootori silindris; II. Turbiinmootor, pidevatoimeline mootor, mis muundab mehaaniliseks tööks voolava auru, gaasi või vee kineetilist energiat (töötav aine voolab läbi düüside või juhtaparaadi tööratta kõverpinnalistele labadele ja paneb viimase pöörlema. 2. Sisepõlemismootorite liigid Turbiinmootorid jaotuvad: -1 1) auruturbiinmootorid (alates mõni kW... 1200 MW ja rohkem, n = 30 000 min ): e aktiivturbiinid, b) reaktiivturbiinid (töötava aine töö = voolsuuna muutumine + paisumise reaktiivjõud, mille osatähtsus on üle 50%) ; 2) gaasiturbiinmootorid ( võivad tar
TEEDEMASINAD TE 23 KORDAMISKÜSIMUSED 1. Täispöördelise hüdroekskavaatori ehitus, töötsükli iseloomustus. Käiguosa, pöördeplatform koos pöördemehhanismiga, energiaallikas (mootor), juhi töökoht, nool (mast,poom), kopavars, kopp, hüdroajam. Töötsükkel algab jaoturi juhtkangide suunamisega, mis juhib pumba poolt survestatud hüdrovedeliku vajalikesse silindritesse või hüdromootoritesse ja käitab kas kopa liikumise või erinevate tarvikute töö. 2. Mittetäispöördelise hüdroekskavaatori ehitus, töötsükli iseloomustus. Baasmasin, pööramismehhanism, nool, kopavars, kopp, stabiliseerimisjalad, hüdrosüsteem. Töötsükkel algab baasmasina stabiliseerimisega ja tööga seotud toimingutega aluspinna suhtes vertikaali paigutamisega ja kabiinis asuvate juhtkangide suunamisega , mis juhib pumba poolt survestatud hüdrovedeliku vastavatesse tarvikutesse ning käivitab tarvikute töö. 3. Hüdroekskavaatori
Käigukastid. Astmelised käigukastid liigitatakse: · Hammasülekande tüübi järgi · Võllide arvu järgi · Hammasrataste hambumise viisi järgi · Käiguvahetusmehhanismi järgi · Võllide paiknemise järgi · Käiguvahetuse järgi · Käikude arvu järgi · Nihutatavate hammasrataste arvu järgi Käigud grupeeritakse. Traktoritel jaotatakse: 1. Põhikäigud 2. Transpordikäigud 3. Aeglased käigud Käigukastide üleehitus. Mehaanlised käiguvahetusseadised koosnevad: · Lülituskahvlitest, mis on kinnitatud liugurite külge. Liugureid hoiavad kindlas asendis vedrudega fiksaatorid. Liugurieid liigutatakse käigukangi abil. Traktori jõuülekandesse kuuluvad agregaadid ja mehhanismid, mis kannavad pöördemomendi mootorilt veoratastele (roomikutele) ning muudavad momendi ja pöörlemissageduse väärtust ja suunda. Jõuülekanne edastab seega väntvõlli pöördemomendi käiguosale ja võimaldab pöördemomenti muuta. Traktori jõuülek
