Töö ülesanne
Teodoliidi vesiloodi, niitristi ja teljete parandamine. Klassi kõrguse leidmine üle nurgade.

Töövahendid
Teodoliit , jalad, mõõdulint.

Töö käik
Vertikaal ümarvesilood    Koridoris panime püsti jalad teodoliidiga. Panin paika vertikaal ümarvesilood, seejärel panin paika kahe kruvidega horisontaalvesilood, pöörasin 90 kraadi ja panin kolmanda kruviga jälle paika. Pöörasin 180 kraadi ja vesiloo läks viltu keskelt.    Horisontaalringi alidaadi silindrilise vesiloodi telg peab olema risti põhiteljega (põhitelg peab igas alidaadi asendis olema vertikaalne).
Kuna mul vertikaal ümarvesilood läks viltu siis ma pean arvestama:     Mulli kõrvalekalde suurus vastab kahekordsele veale. Pool mulli kõrvalekaldest parandatakse tõstekruvist, mis jäi silindrilise vesiloodi suunale, ja teine pool kõrvalekaldest parandatakse silindrilise vesiloodi justeerimiskruvidest. Tegevust korrata algusest lõpuni seni, kuni alidaadi kolmandas asendis mull enam kõrvale ei kaldu
Niitristi vertikaalniit
Suunasin vertikaalniit selgelt nähtavale punktile ja liigutasin pikksilma selle peenliigutuskruvist üles-alla. Vertikaalniit ei liigunud kogu oma pikkuses mööda punkti, mis tähendab, et nõue ei ole täidetud ja tuleb justeerimiseks okulaarituubust koos niitristiga pöörata, vabastades eelnevalt okulaarituubuse kinnituskruvisid.
Viseerimiskiir (kollimatsioonitasapind)
Pikksilma pööramisel ümber oma telje moodustab viseerimiskiir tasapinna, mida nimetatakse kollimatsioonitasapinnaks. Nõude mitte täitmisel moodustab viseerimiskiir kaks koonilist tasapinda. Nurka viseerimiskiire ja pikksilma pööramisteljega risti oleva suuna vahel nimetatakse kollimatsiooniveaks. Kontrolliks viseeritakse ring paremal asendis instrumendi horisondi kõrgusel asuvale kaugele punktile ja tehakse horisontaalringi lugem P. Pikksilm viiakse üle seniidi ja korratakse sama ringi vasakul asendis, saades horisontaalringi lugemi V. Kui lugemite vahe on 180 kraadi, on nõue täidetud.
Nõue on täidetud
Lugemite erinevus 180 kraadist kannab nimetust (kahekordne) kollimatsiooniviga 2c. Justeerimiseks tuleb leida lugem Õ (ring vasakul asendi jaoks), mis on veast c vaba.
Järgnevalt tuleb alidaadi peenliigutuskruvist keerata horisontaalringi lugemiks Õ, selle tulemusel läheb niitristi keskpunkt vaadeldavalt punktilt ära. Justeerimiseks tuleb horisontaalsete justeerimiskruvide abil nihutada niitristi, kuni viseerimiskiir läbib vaadeldavat punkti. Kollimatsioonivea mõju kaob horisontaalnurga mõõtmisel täisvõttega.
Horisontaaltelg
Esitatud nõude täitmiseks peab eriti täpselt olema täidetud esimene nõue, st vertikaaltelg peab olema vertikaalne. Teodoliit asetatakse ca 10–15 m kaugusele kõrgest hoonest. Kontrolliks viseeritakse ühes vertikaalringi asendis võimalikult kõrgele punktile hoone seinal , viiakse pikksilm horisontaalasendisse ja märgitakse niitristi vertikaalniidi järgi punkti projektsioon seinale. Sama kordub vertikaalringi teises asendis. Kui mõlema punkti projektsioonid mahuvad niitristi bisektorisse, on nõue täidetud. Vastasel juhul on tegemist nn inklinatsiooniveaga, st horisontaaltelg ei ole horisontaalne. Uuematel teodoliitidel justeerimise võimalus puudub või tehakse seda spetsiaalses töökojas.
Optilise tsentriiri viseerimistelg
Kontrolliks seatakse teodoliidi põhitelg vertikaalseks, statiivi alla asetatud paberile märgitakse niitristi keskpunkti asend. Järgnevalt pööratakse alidaadi 180 kraadi ning märgitakse paberile teistkordselt niitristi keskpunkti asend. Kui kahe märgitud punkti omavaheline kaugus jääb vahemikku 1 kuni 5 mm, on nõue praktiliselt täidetud. Suurema erinevuse korral tuleb määrata paberil teodoliidi põhitelje projektsioon, milleks on kahe märkimise keskmine. Justeerimiseks nihutatakse niitristi vastavatest justeerimiskruvidest vajalikus suunas. Kontrollimist ja justeerimist korratakse vajaliku tulemuse saavutamiseni.
Juhtudel, kui optiline tsentriir on kinnitatud teodoliidi treegeri -külge, toimub selle kontrollimine ja justeerimine järgnevalt. Instrumendi põhitelg seatakse vertikaalseks ja märgitakse pliiatsiga treegeri asend statiivil. Statiivi alla asetatud paberile märgitakse niitristi projektsioon. Järgnevalt pööratakse treegerit statiivil 120°, kusjuures treeger peab jääma täpselt statiivil varem märgitud kujundi sisse. Tegevust korratakse, kuni saadakse paberile niitristi teine ja kolmas projektsioon. Optilise tsentriiri keskpunkt ühitatakse leitud veakolmnurga keskpunktiga, nihutades niitristi justeerimiskruvidest vajalikus suunas. Kontrollimist ja justeerimist korratakse vajaliku tulemuse saavutamiseni.
Null asend (NA)
NA – lugem verikaalringilt, kui viseerimiskiir on horisontaalne ja vertikaalringi alidaadi vesiloodi mull on keskel.
Määratakse – tehakse vertikaalringi lugemid RV ja RP ühele punktile mõlemas vertikaalringi asendis. Seejärel kui lugemid on samad mõlemas pöördes – nõue on täidetud.
Nõue on täidetud, kuna laboris NA viga võib olla ≤ ±4
Viimaseks lugesin nurkade järgi klassi seina kõrguse.
Teodoliit oli mul 154.3 cm kõrgusel ja 1073.3 cm seinast , mida ma mõõtsin tavalise mõõdulindiga. Kõrgust mõõtsin vertikaalringi keskelt põrandani ja kaugust mõõtsin seinast põranda punktini teodoliidi all. Määrasin, et Teodoliidist seina nurk põrandaga on 88 14 ja seina nurk laega on 79 54. Teodoliidi kõrgusest kuni seina aluseni pikkuse leidsime Pythagorase teoremiga:

Leian esimese kauguse seinast
1084,3 cm =10,843 m
Kolmnurga nurkade summa on 1800
180 –( 88 14 + 79 54 )=11 52
Leian teise kauguse seinast:
Leian seina kõrguse

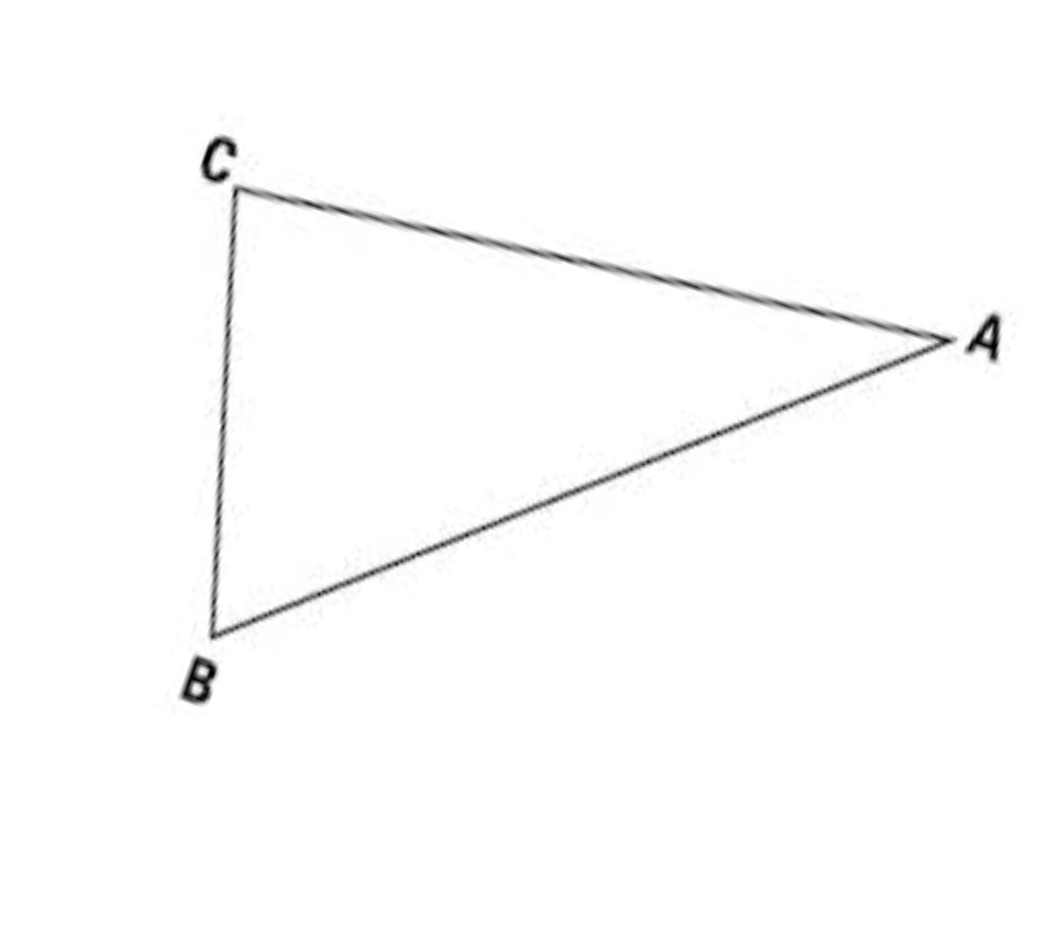

Punkt A tähistab teodoliidi asukohta . C punkt seina ja teodoliidi ülemist (lae poolset) nurka ning B näitab seina ja teodoliidi (põranda poolset) vahelist nurka
Nurk B = 79 52
Nurk C = 88 14
Nurk A = 11 52
AB = 10,843 m
AC = 10,7 m
BC = 2,2 m
