Superarvutid REFERAAT (1)

Tallinna Polütehnikum






Superarvutid
Referaat




Henri Muldre, Mark Ohlau
Arvutid ja arvutivõrgud
KPE-12
Juhendaja : Marten Tikman





Tallinn 2013
Sisukord


1.  Sissejuhatus .................................................................................................................. 3
2.  Ajalugu ......................................................................................................................... 4
3.   Riistvara  ........................................................................................................................ 5
4.   Tarkvara  ........................................................................................................................ 7
4.1
Operatsioonisüsteemid .......................................................................................... 7
4.2
Programmeerimine  ................................................................................................ 8
5.  Kiireimad superarvutid ................................................................................................. 9
5.1
Kuidas superarvutite kiirust mõõdetakse? ............................................................. 9
5.2
Hetkel kiireimad superarvutid ............................................................................... 9
6.  Kasutatud kirjandus .................................................................................................... 11



2

1.  Sissejuhatus

Superarvuti   on  arvuti,  mis  kuulub  esimeste  hulka  oma  töötlemissuutlikuse,  eriti
arvutuskiiruse  poolest.  Se  on  ülisuure  jõudlusega  arvuti  teadus-  ja  tehnikaülesannete
lahendamiseks.  Superarvuti  on  suhteline  mõiste,  mis  ajas  pidevalt  muutub  sedamööda,
kuidas kõik arvutid järjest võimsamaks muutuvad. Neid arvuteid kasutatakse väga palju
arvutusi  nõudvate  ülesannete  lahendamiseks,  näiteks  kvantfüüsikas,  ilmaennustamises,
kliimauuringutes,  molekulide  modelleerimiseks  ja  füüsikaliste  simulatsioonide  jaoks.
Mõiste superarvuti on aja jooksul palju muutunud ja tänane superarvuti kipub olema homne
tavaarvuti.

Tänapäeva  paralleelsüsteemid  põhinevad  tavakasutuses  olevatel  serveriklassi
mikroprotsessoritel nagu PowerPC,  Opteron  või  Xeon  ja kaasprotsessoritel nagu NVIDIA
Tesla   GPGPUs,  AMD  GPUs,  IBM  Cell,  FPGAs.  Enamus  tänapäeva  superarvutitest  on
kõrgtasemel  seadistatud  klastrid,  mis  kasutavad  tavakasutuses  olevaid  protsessoreid
eriotstarbeks loodud omavaheliste ühendustega.

Esimest  korda    aastal  1929  kasutati  terminit  „ Super   Computing“   ajalehes   „New   York
World“,  et  viidata  suurtele  tabulaatoritele,  mida  IBM  eritellimusel  ehitas  ülikoolile
Columbia  University . 2011. aasta keskpaigast on maailma  kiireim  superarvuti K Computer,
mis asub Jaapanis ja ületab eelmist rekordiomanikku ( Tianhe -I) kolmekordselt.


3

2.  Ajalugu

Superarvuteid hakati looma 1960. aastatel, Seymore  Cray  oli üks peamine superarvutite
kavandaja  Control  Data  Corporationis  (CDC).  1972.  aastal  lahkus  Cray  CDC-st,  et  luua
oma  firma,  Cray  Research,  mis  võttis  üle  superarvutite  turu,  hoides  superarvutamise
esikohta 5 aastat (1985–1990). 1980. aastatel sisenes turule hulk väiksemaid konkurente,
kuid paljud neist kadusid 1990. aastate keskel toimunud "superarvutituru krahhi" käigus.
Tänapäeva  superarvutid  on  tavaliselt   ainulaadsed   lahendused,  mis  on  loodud
"traditsiooniliste"  firmade  poolt  nagu  Cray,  IBM  ja   Hewlett -Packard,  kes  ostsid  paljud
1980. aastate  arvutitega  tegelevatest firmadest ja omandasid sellega vajalikud kogemused.

CDC  varased   masinad  olid lihtsalt väga kiired skalaarprotsessorid, mõned kümme korda
kiiremad  kui  teiste  firmade  poolt  pakutavad.  1970.  aastatel  enamus  superarvuteid  olid
loodud  töötama  vektorprotsessoril.  1980.  aastate  esimesel  poolel  loodi  masinad,  kus
paralleelselt töötasid  mitmed, tavaliselt 4 kuni  6, vektorprotsessorit.  1980. aastate lõpus
ning
1990.
aastatel
pöördus
tähelepanu
vektorprotsessoritelt
massiivsele
paralleeltöötlussüsteemidele, mis sisaldasid tuhandeid „tavalisi“ protsessoreid.


4

3.  Riistvara
Lähenemine superarvuti arhitektuuri on võtnud dramaatilisi pöördeid, mil kõige algsemaid
süsteeme  esitleti  1960- datel   aastatel.  Algsed  superarvuti  arhitektuurid  väljatöötatanud
firma   Seymour   Cray  poolt  tuginesid  kompaktsele  innovaatilisele  disainile  ja  kohalikule
parallelismile,  et  saavutada  parim  arvutusjõudlus  ehk  oli  võimalik  mitut  ülesannet
paralleelselt teha. Mida aeg edasi, seda  suuremaks  kasvas nõudlus suurenenud arvutusliku
võimsusega superarvutitele.

Kuigi  superarvutid  1970.  aastatel  kasutasid
ainult  mõningaid  protsessoreid,  arenes  aeg  nii
palju  edasi,  et  1990.  aastatel  hakkasid  ilmuma
masinad tuhandete protsessoritega ja 20. sajandi
lõpu  poole  kümnete  tuhandete  protsessoritega.
21. sajandi  superarvutid  võimaldavad kasutada
juba  üle  100,000  protsessori  (mõned  neist  on
graafika  kaardid)  ühendatud  kiire  ühendus
kaudu.

Superarvuti  toodab  suurtes   kogustes   soojust  ja
seetõttu tuleb seda jahutada. Tüüpiline TOP500
superarvuti  kasutab  elektrit  1  ja  10  megavatti
ning  muudab  peaaegu  kõik  selle  soojuseks.

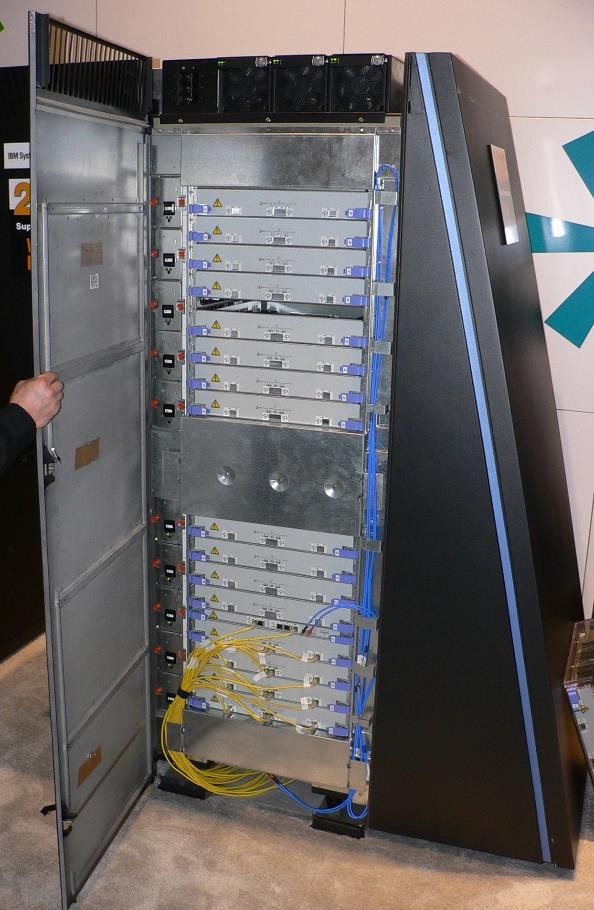

Elektrikulu  ja  jahutus  on  tavaliselt  üks   Blue Gene/L superarvuti kapp, kus on bladeid,
mis hojavad väga mitmeid protsessoreid
faktoritest,  mis  limiteerib  süsteemi  suuruse.
(Näiteks Tianhe-1A võiks kulutada iga aasta mitme miljoni dollari väärtuses elektrit.)

Informatsiooni  kahe  arvuti  vahel  ei  ole  võimalik  liigutada  kiiremini  kui  valguskiirus.
Selletõttu  superarvuti,  mille  osad  on  üksteisest  palju  meetreid  eemal,  peab  omama
latentsust vähemalt kümneid nanosekundeid. Seymore Gray superarvuti kavandid üritasid
5

selletõttu hoida kaableid nii lühikesena kui võimalik. Modernsetes superarvutites, mis on
ehitatud  paljudest  paralleelselt  töötavatest  tavaprotsessoritest,  on  tavaline   latentsus   kahe
protsessoril vahel 1 kuni 5 mikrosekundit.

Protsessoritest üldiselt kasutatakse AMD Opteron-i, kuna sellel on hinna ja jõudluse suhe
kõige  parem  (võrreldes  Intel  Xeon  protsessoritega,  mis  maksavad  väga  palju).
Graafikakaartitest  on  kasutatud  Nvidia  Tesla  GPU-d,  mis  baseerub  Nvidia   Kepleri
arhidektuuriga peal ning CUDA.

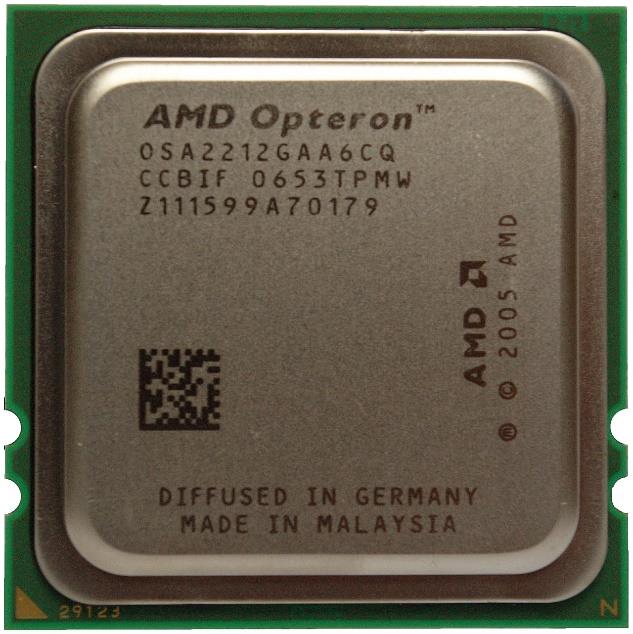

AMD Opteron  protsessor  (allikas:

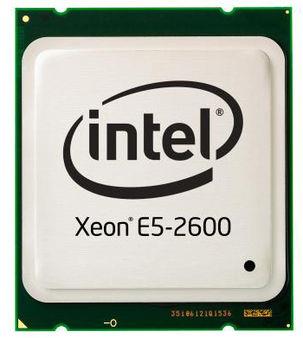

Intel Xeon E5 protsessor (allikas:


http://upload.wikimedia.org/wikipedia/common
http://media.bestofmicro.com/xeon-e5-2600 -
s/9/91/AMD_Opteron_2212_IMGP1795.jpg).
c600-2687w,T-X-328965-13.jpg).

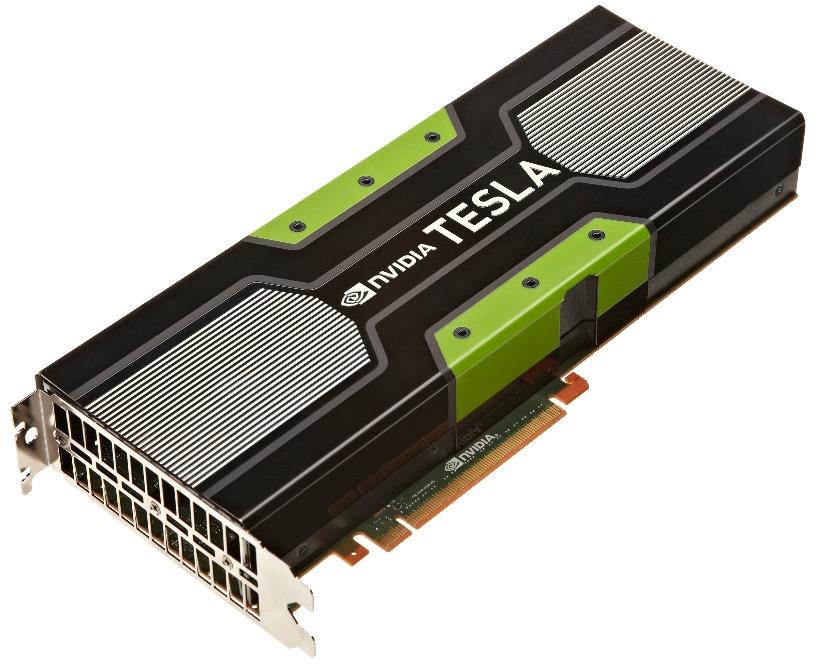

Nvidia Tesla  graafikakaart  (allikas:
http://images.anandtech.com/doci/6446/TeslaK20.jpg ).
6

4.  Tarkvara
4.1  Operatsioonisüsteemid
Superarvutite tarkvara on disantitud,  et  mitut ülesannet  saaks teha korraga ning kiiresti.
Tänapäeval kasutavad superarvutid kõige enam erinevaid  variante   Linux 'it. 1980. aastate
esimeses pooles ohverdasid superarvutid  juhendite  ühilduvuse ja koodi teisaldatavuse, et
saada  paremaid  tulemusi  (protsessimise-  ja  mälu  kättesaamise  kiirusi).  Selle  ajani  olid
superarvutitel enamasti väga erinevad operatsioonisüsteemid. Cray-1'l üksi oli vähemalt 6
erinevad operatsioonisüsteemi, mis olid suuresti tundmatud tavalisele arvutikogukonnale.
Sarnaselt olid olemas erinevad ja mitteühilduvad vektoriseerivad ning paralleeliseerivad
kompilaatorid Fortranilt. Selline trend lõppes kui loodi ühilduv juhendite komplekt Cray-1
ja Cray X-MP vahel ja võeti kasutusele arvutisüsteemid nagu Cray' Unicos või Linux.


Graafik
operatsioonisüsteemide
populaarsusest
ja
kasutusest
(1994
–
2012).
Allikas:
http://upload.wikimedia.org/wikipedia/commons/0/0d/Operating_systems_used_on_top_500_supercompute
rs.svg

7

4.2  Programmeerimine
Paralleelse
arhitektuuri
tõttu
superarvutites
kasutati
tihti
spetsiaalseid
programmeerimistehnikaid,  et  kasutada  ära  superarvutite  kiirust.  Baaskeel  superarvutite
jaoks on üldiselt  Fortran  või C, kasutades spetsiaalseid teeke, et jagada infot sõlmede vahel.
Kõige tavalisemal juhul,  keskkonnad  nagu PVM ja MPI, olid kasutuses lõdvalt ühendatud
klastrite  vahel  ja  OpenMP  tihedalt  koordineeritud  jagatud  mäluga  masinates.
Märkimisväärseid  jõupingutusi  on  vaja  teha,  et  optimeerida  probleem  antud  ühenduste
iseloomu jaoks, millel masin jooksma hakkab. Eesmärk on hoida ära võimalus, et mõni
protsessor
kulutab
aega
andmetele
teistest
sõlmedest.
Uued
massiivselt
paralleelsed   GPGPU 'd  (GPGPU  – General- Purpose  Computing  on Graphics  Processing
Unit )
omavad
sadasid
protsessorituumi
ja
on
programmeeritud
kasutades
programmeerimismudeleid nagu CUDA ja OpenCL.


8

5.  Kiireimad superarvutid
5.1  Kuidas superarvutite kiirust mõõdetakse?
Üldiselt  kasutatakse  superarvuti  kiiruse  mõõtmiseks  ühikut  „FLOPS“  (Floating  Point
Operations  Per  Second  ehk  ujuvkoma  arvutuste  arv  sekundis).  Kiiruse  mõõtmiseks
kasutatakse  üldiselt  jõudlustesti  LINPACK,  kus  tuleb  arvutil  lahendada  tihe
lineaarvõrrandite süsteem.

5.2  Hetkel kiireimad superarvutid
Hetkel  kõige  kiirem  superarvuti  (Top500.org  andmete  kohaselt)   Titan   (November  2012
andmetega). Asub see Oak  Ridge  National  Laboratory ’s. See superarvuti alustas tööd 29.
oktoober 2012. Arvuti maksumuseks oli $97 millionit USA dollarit. Sees on 18 688 AMD
Opteron 6274 16-tuumalist protsessorit (kokku 299 008 tuuma), 18 688 Nvidia Tesla K20
graafikakiirendit, muutmälu on kokku 710 TB (terabyte), kõvaketta mälu on kokku 40 PB
(petabyte)  ning  maksimum  võimsus  on  17,59  petaFLOPS’i  LINPACK’i  testi  andmetel
(teoreetiline kiirus on 27 petaFLOPS’i). Voolu kulutab see  8,2 megavatti.

Jack  Dongarra  on  väitnud,  et  Tianhe-1A  superarvuti  Hiina  Rahvuslikus
Superarvutuskeskuses  Tianjinis  on  1,4  korda  kiirem  kui  AMD-Opteron'il  põhinev  Cray
XT5  Jaguar . Nvidia väidab, et Tianhe-1A on saavutanud töötlemiskiiruse 2,507 petaFLOPS
LINPACK'i  jõudlustestis.  Tianhe-1A  koosneb  14  336  Intel  Xeon  Protsessorist  ja  7  168
Nvidia  Tesla  M2050  GPU'st  koos  uute  Hiinast  pärit  ühendustega.  Tianhe-1A  asub  103
korpuses, kaalub 155 tonni ja tarvitab 4,04 megavatti elektrit.  Eelmine  kiirem superarvuti
Cray XT5 Jaguar on saavutanud kiiruse 1,759 petaFLOPS'i.

Ettevõtte  Fujitsu  ja  Jaapanis  paikneva  RIKEN-i   instituudi   teadlaste  poolt  loodud
superarvuti  K  Computer  saavutas  aga  2011.  aastal  kiiruseks  juba  8,162  petafloppi  ning
kukutas  sellega hiinlaste superarvuti maailmas teisele kohale. K Computeri kokkupanekut
alustati  2010.  aasta   oktoobris .  2012.  aasta  juunikuuks.  Fujitsu  ja  RIKENi  pressiteate
kohaselt koosneb superarvuti 672 arvutikapist, milles on kokku 68 544 keskprotsessorit.
9

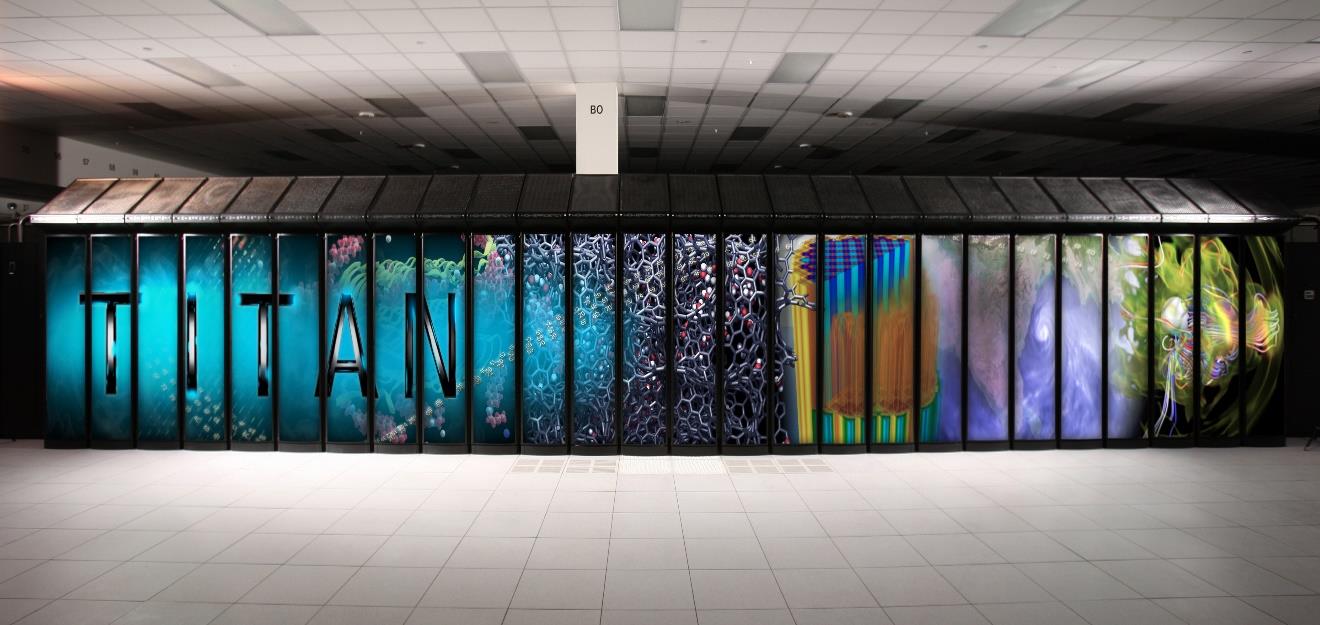

Titan superarvuti USA’s, Oak Ridge natsionaalses laboratooriumis.

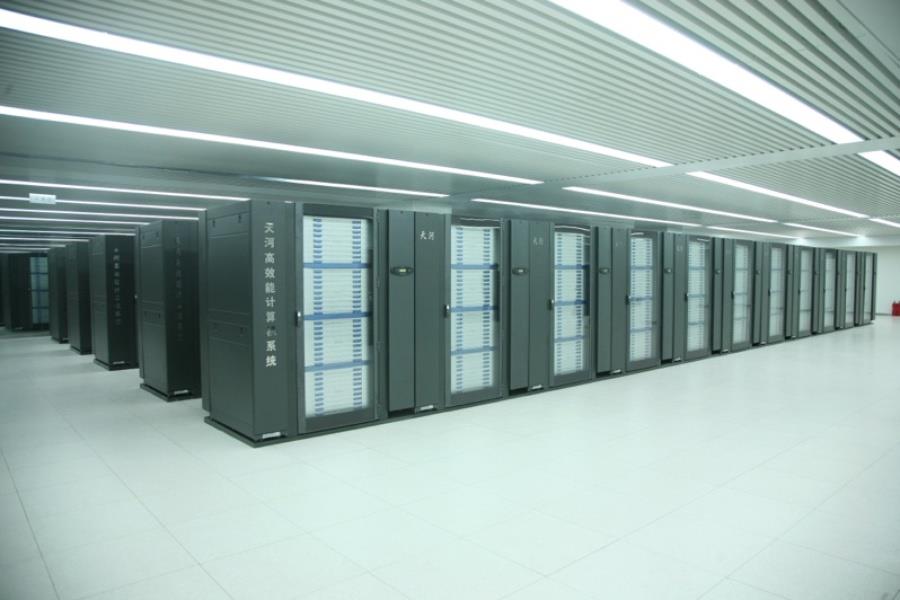

Tianhe-1A superarvuti Hiinas, Tianjin linnas (kiireim November 2010 - Top500.org andmetel)


10

6.  Kasutatud kirjandus
Introducing Titan. (10. juuni 2013. a.). Allikas: Oak Ridfe Leadership Computing
Facility: http://www.olcf.ornl.gov/titan/
Muldre, H., & Ohlau, M. (10. juuni 2013. a.). Enda teadmised.
Superarvuti. (10. juuni 2013. a.). Allikas: Wikipedia:
http://et.wikipedia.org/wiki/Superarvuti
Supercomputer. (10. juuni 2013. a.). Allikas: Wikipedia:
http://en.wikipedia.org/wiki/Supercomputer
Supercomputer. (10. juuni 2013. a.). Allikas: e-teadmik: http://www.vallaste.ee/
Tianhe-1A: National Supercomputing Center in Tianjin. (10. juuni 2013. a.). Allikas:
Top500.org: http://www.top500.org/featured/systems/tianhe-1a-national -
supercomputing-center-in-tianjin/#
Titan (supercomputer). (10. juuni 2013. a.). Allikas: Wikipedia:
http://en.wikipedia.org/wiki/Titan_(supercomputer)
Titan: Oak Ridge National Laboratory. (10. juuni 2013. a.). Allikas: Top500.org:
http://www.top500.org/featured/systems/titan-oak-ridge-national-laboratory/


11
