Ehitusmaterjalid
Laboratoorne töö nr.7
2017 / 2018
Puidu katsetamine
EAEI-31
Tanel Tuisk
TALLINNA TEHNIKAÜLIKOOL

Puidu katsetamine

Töö eesmärk

Määrata erinevates keskkondades puidutükkide omadusi

Katsetatud ehitusmaterjalid

Puit – kuusk . Töötlemata väljalõige puitunud taimekoest.

Kasutatud töövahendid

Kaal – puidutükkide masside leidmiseks
Nihik – katsekehade mõõtmiseks
Hüdrauliline press – katsekehade survetugevuse mõõtmiseks

Katsemetoodikad

Veesisalduse määramine

Niiske proovikeha kaalutakse (m1) ning asetatakse kuivatuskappi, kus seda kuivatatakse püsiva massini (m) temperatuuril 105 kraadi. Vaigurikka okaspuidu kuivatamine ei tohi kesta üle 20 tunni. Puidu niiskussisaldus arvutatakse Valem 4.1.1 abil.
Valem 4.1.1
kus, m1 – proovikeha mass enne kuivatamist, g;
m – proovikeha mass peale kuivatamist, g;

Tiheduse määramine

Puidu tihedus kg/m3 antud veesisaldusel arvutatakse Valem 4.2.2 abil.
Valem 4.2.2
kus, mw – proovikeha mass, g;
– proovikeha mõõtmed, cm;
Saadud tihedus arvutatakse ümber puidule veesisaldusega 12% Valem 4.2.3 abiga.
Valem 4.2.3
kus, – redutseerimiskoefitsient, mis võetakse tabelistTabel 4.2.1.

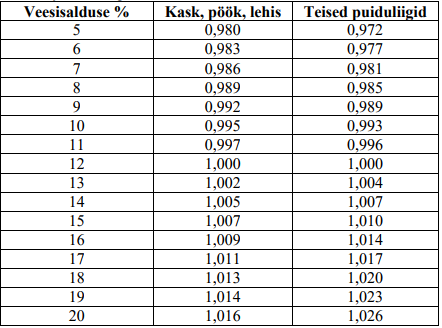

Redutseerimiskoefitsiendid puidu tiheduse ümberarvutamiseks standardniiskusel 12% Tabel 4.2.1

Puidu survetugevuse määramine piki kiudu. Veesisalduse mõju uurimine survetugevusele piki kiudu

Survetugevuse määramiseks kasutatakse proovikehasid ristlõike mõõtmetega 20 × 20 mm ja pikkusega kiu suunas 30 mm.

Proovikeha ristlõike mõõtmed mõõdetakse veaga mitte üle 0,1 mm. Katsetamisel koormatakse proovikeha ühtlaselt ja mitte väga suure kiirusega.
Survetugevust arvutatakse valemiga
Valem 4.3.4
kus, P – purustav jõud, N;
a, b – ristlõike parameetrid , cm;
Peale katsetamist määratakse proovikeha niiskussisaldus. Saadud survetugevus arvutatakse ümber standardniiskusele:

kui proovikeha niiskussisaldus on alla hügroskoopse piiri (30%) kasutatakse valemit Valem 4.3.5:
Valem 4.3.5
kus, – parandustegur, α=0,04;
– survetugevus veesisaldusel w % [N/mm2];
2) kui veesisaldus ületab hügroskoopsuse piiri, kasutatakse valemit:
Valem 4.3.6
kus, – redutseerimiskoefitsient, mis tamme korral on võrdne 0,55; männil 0,45; kuusel 0,445; kasel ja lehisel 0,40.

Veesisalduse mõju uurimiseks kasutatakse 3 erineva veesisaldusega proovikehi:

Kuivatatud püsiva massini 105°C juures,
Õhkkuivasid,
Vees immutatuid.

Peale survetugevuse määramist määratakse nimetatud proovikehade veesisaldus ja joonistatakse graafiliselt välja sõltuvus fS,W – W. Saadud survetugevused redutseeritakse hiljem 12%-lisele veesisaldusele, kasutades eelpool toodud valemeid.

Katsetulemused

Puidu liik: kuusk

Niiskussisalduse määramine

Proovi-keha nr.
Puidu olek
Proovikeha mass, g
Niiskuse sisaldus, [%]
Keskmine [%]
mass enne kuivatamist
pärast kuivatamist
1
Kuiv
4.36
4.36
0
0
2
5.36
5.36
0
3
4.87
4.87
0
4
Õhk-Kuiv
5.20
4.57
13.8
13.6
5
7.00
6.14
14.0
6
5.40
4.78
13.0
7
Märg
10.2
6.89
48.0
60.1
8
11.0
6.19
77.7
9
9.54
6.17
54.6
Tabel 5.2.2

Tiheduse määramine

Proovi-keha nr.
Puidu olek
Mõõtmed [mm]
Maht, [cm3]
Mass, [g]
Tihedus, [kg/m3]
a
b
h
antud niiskusel
niiskusel 12%
1
Kuiv
20.3
20.0
28.1
11.4
4.8
421
424
2
20.0
20.0
30.2
12.1
6.0
497
497
3
19.6
19.9
29.5
11.5
5.6
487
482
4
Õhk-Kuiv
19.8
20.3
29.2
11.7
5.2
443
440
5
20.2
20.0
30.0
12.1
7.0
578
574
6
19.9
20.0
30.3
12.1
5.4
448
446
7
Märg
20.3
19.9
30.3
12.2
7.6
621
625
8
21.0
21.2
30.3
13.5
6.9
512
514
9
20.0
20.0
30.1
12.0
6.8
565
569
Tabel 5.3.3

Survetugevuse määramine piki kiudu

Proovi-keha nr.
Puidu olek
Ristlõike mõõtmed [mm]
Ristlõike pindala, [cm2]
Purustav jõud [kN]
Niiskuse sisaldus [%]
Survetugevus [N/mm]
a
b
fS,W
fS,12
1
Kuiv
20.3
20.0
4.06
25.0
0.0
0.04
61.6
32.0
2
20.0
20.0
4.00
28.0
0.0
0.04
70.0
36.4
3
19.6
19.9
3.90
28.0
0.0
0.04
71.8
37.3
4
Õhk-Kuiv
19.8
20.3
4.02
17.0
13.8
0.04
42.3
45.3
5
20.2
20.0
4.04
20.0
14.0
0.04
49.5
53.5
6
19.9
20.0
3.98
17.0
13.0
0.04
42.7
44.4
7
Märg
20.3
19.9
4.04
11.0
48.0
0.445
27.2
61.2
8
21.0
21.2
4.45
8.0
77.7
0.445
18.0
40.4
9
20.0
20.0
4.00
10.0
54.6
0.445
25.0
56.2
Tabel 5.4.4

Graafiliselt sõltuvus puidu veesisaldusest

Graafik 5.1

Järeldused

Katsekeha, millega katseid sooritati oli kuuse puidu tükk. Katsekehad olid peamiselt ristlõikega 20x20 mm. Nende kehade niiskusesisaldused olid erinevad vastavalt tüübile, mis anti enne katsetamist. Võeti kuivad, õhk-kuivad ja märjad puidu tükid, millega katseid sooritati.
Survetugevused olid väiksemad nendel kehadel , mille niiskuse sisaldus oli suurem nagu Graafik 5.1 -l paista on. Katsekehadel, mis olid märjas keskkonnas ehk vees, oli kõige nõrgem survetugevus ning nendele vajalik purustav jõud oli ka väiksem. Õhk-kuivadel katsekehadel oli natuke suurem survetugevus ning kuivadel kõige suurem.
Katsekehade niiskuse sisaldust ja survetugevust saab liigitada ka aastaringide arvudega . Kehadel, millel oli rohkem aastaringe olid suurema survetugevusega ning need kehad võtsid märjas keskkonnas vähem niiskust vastu ehk nende niiskussisaldus oli väiksem.
