Puit (0)

1 Hindamata

1. 16. DECEMBER 2021TÖÖ EESMÄRK Antud   laboratoorse   töö   eesmärgiks   oli   puidu   katsetamine.   Eesmärgiks   oli   määrata   puidu
tihedus,   veesisaldus,   survetugevus   pikikiudu   ning   veesisalduse   mõju   survetugevusele
pikikiudu. 2. KATSETATUD MATERJALID  Puit, männi 3. KASUTATUD VAHENDID  digitaalne kaal;  nihik;  seade survetuevuse määramiseks;  kuivatuskapp:  seade paindetugevuse määramiseks. 4. KATSEMETOODIKA 4.1. Niiskussisalduse määramine Niiskussisalduse   määramiseks   kaalutakse   puidust   proovikeha   täpsusega   0,01   g   ning
asetatakse proovikeha kuivatuskappi, kuivatatatakse temperatuuril 105 ±5˚  püsiva massini. Puidu niiskussisaldust määratakse valemi 1 abil. Tulemused on esitatud tabelis 1. W = m 1− m m × 100   valem 1 W  – niiskussialdus [%] m 1 – proovikeha mass enne kuivatamist [g] m – proovikeha mass pärast kuivatamist [g]

Näidisarvutus: Niiskussisaldus arvutamine proovikehal number 4 W = 5 , 48−5,12 5,12 ×100=7 % 4.2. Tiheduse määramine Proovikehade   tiheduse   arvutamiseks   kehad   kaalutakse   ning   mõõdetakse.   Igal   küljelt
võetakase nihikuga kolm mõõtu ning seejärel arvutatakse mõõtude aritmeetiline keskmine.
Puidu tihedus antud niiskussisaldusel määratakse valemiga 2. Tulemused on esitatud tabelis
number 2. ρ 0 w = m w aw bwlw ×1000 Valem 2 m w - proovikeha mass, aw, bw, lw- proovikeha mõõtmed. Näidisarvutus: Tiheduse arvutamine proovikehal number 4. ρ 0 w = 5,48 g 19,6 mm × 20,9mm × 31,8 mm ×1000=0,421 g mm 3 = 421 kg cm 3 Saadud tihedus arvutatakse ümber 12% niiskussisaldusele vastavaks valemiga 3: ρ 12= ρ w K 12 w Valem 3 ρ w- tihedus antud niiskussisalduse juures (g/cm 3) K12 w - redutseerimiskoefitsient Näidisarvutus: Katsekeha number 4 tihedus niiskusisaldusel 12%. ρ 12= 421 0,981 = 429 kg cm 3

4.3 Survetugevuse määramine Survetugevus  määratakse  purustusjõu põhjal.  Pressi  alla  asetatakse  kolmes  erikeskkonnas
(Kuivatatus 100oC, õhkkuiv, veega immutatud) nädal aega viibinud katsekehad. Survetugevus
leitakse valemi 4 põhjal.    Saadud survetugevus arvutatakse ümber standardniiskusele 12%.
Kui   proovikeha   niiskussisaldus   on   alla   hügroskoopse   piiri(~30%),   kasutatakse   valemit
number 5 ja kui niiskussisaldus ületab hügroskoopsuse piiri, kasutatakse valemit number 6.
Tulemused on esitatud tabelis number 3. R s= P S Valem 4 P- purustav jõud (N) S- ristlõike pindala (mm2) Näidisarvutus: Katsekeha number 4 survetugevus. R s= 19000 41 = 46,3 N mm 2 Niiskussisaldus≤30% R S ,12= R S ,w × [1 + α ( w −12 ) ] Valem 5 α - parandustegur, α = 0,04; R S ,w - survetugevus niiskussisaldusel w % [N/mm²] Näidisarvutus: Proovikeha number 4. R S ,12= 46,3 × [ 1+ 0,04 ( 7−12 ) ]=37 N mm 2 Niiskussialdus≥30% R S ,12= R S , w K 12 30 Valem 6 K12 30 redutseerimiskoefitsent, mis tamme korral on võrdne 0,55; männil 0,45; kuusel 0,445; kasel ja lehisel 0,40. R S ,w - survetugevus niiskussisaldusel w % [N/mm²]

Näidisarvutus. Proovikeha number 1. R S ,12= 0 0,445 = 0 5. KATSETULEMUSED 5.1 Niiskussisaldus Tabel 5.1.1 Niiskussisalduse lähteandmed koos tulemustega. Proovikeha nr. Proovikeha mass [g] Niiskuse sisaldus [%] Keskmine niiskussisaldus [%] enne kuivamist Peale kuivamist 1 8,42 4,93 70,8 74,3 2 8,91 5,10 74,7 3 8,78 4,95 77,4 4 5,48 5,12 7,0 7,0 5 5,26 4,92 6,9 6 6,07 5,66 7,2 7 5,71 5,71 0,0 0 8 5,88 5,88 0,0 9 4,97 4,97 0,0 5.2 Tiheduse määramine Tabel 5.2.1 tiheduse lähteandmed koos tulemustega. Proovikeha
nr. Mõõtmed [mm] Maht
[cm3] Mass
[g] Tihedus [kg/cm3] A b H antud
niiskusel niiskusel
12% 1 20,9 20,5 31,8 13,62 8,42 618 513 2 21,1 20,4 32,1 13,82 8,91 645 529 3 21,1 20,6 32,0 13,91 8,78 631 515 4 19,6 20,9 31,8 13,03 5,48 421 429 5 20,0 19,8 33,5 13,27 5,26 397 404 6 20,0 19,7 32,6 12,84 6,07 473 482 7 19,4 19,1 32,0 11,86 5,71 482 504 8 19,5 19,4 32,0 12,11 5,88 486 509 9 19,1 19,4 31,6 11,71 4,97 424 444

5.3 Survetugevuse määramine Tabel 5.3.1 survetugevuse lähteandmed koos tulemustega. Proovikeha Nr Ristlõike mõõtmed [cm] Ristlõike pindala [cm2] Purustav jõud [N] Niiskuse sisaldus [%] α,
K3012 Survetugevus [N/mm2] A b R S ,w R S ,12 1 2,09 2,0
5 4,28 0 70,8 0,445 0,0 0,0 2 2,11 2,0
4 4,30 0 74,7 0,445 0,0 0,0 3 2,11 2,0
6 4,35 0 77,4 0,445 0,0 0,0 4 1,96 2,0
9 4,10 19000 7,0 0,04 46,3 37,0 5 2 1,9
8 3,96 20000 6,9 0,04 50,5 40,2 6 2 1,9
7 3,94 24000 7,2 0,04 60,9 49,2 7 1,94 1,9
1 3,71 20000 0,0 0,04 53,9 28,0 8 1,95 1,9
4 3,78 33000 0,0 0,04 87,3 45,4 9 1,91 1,9

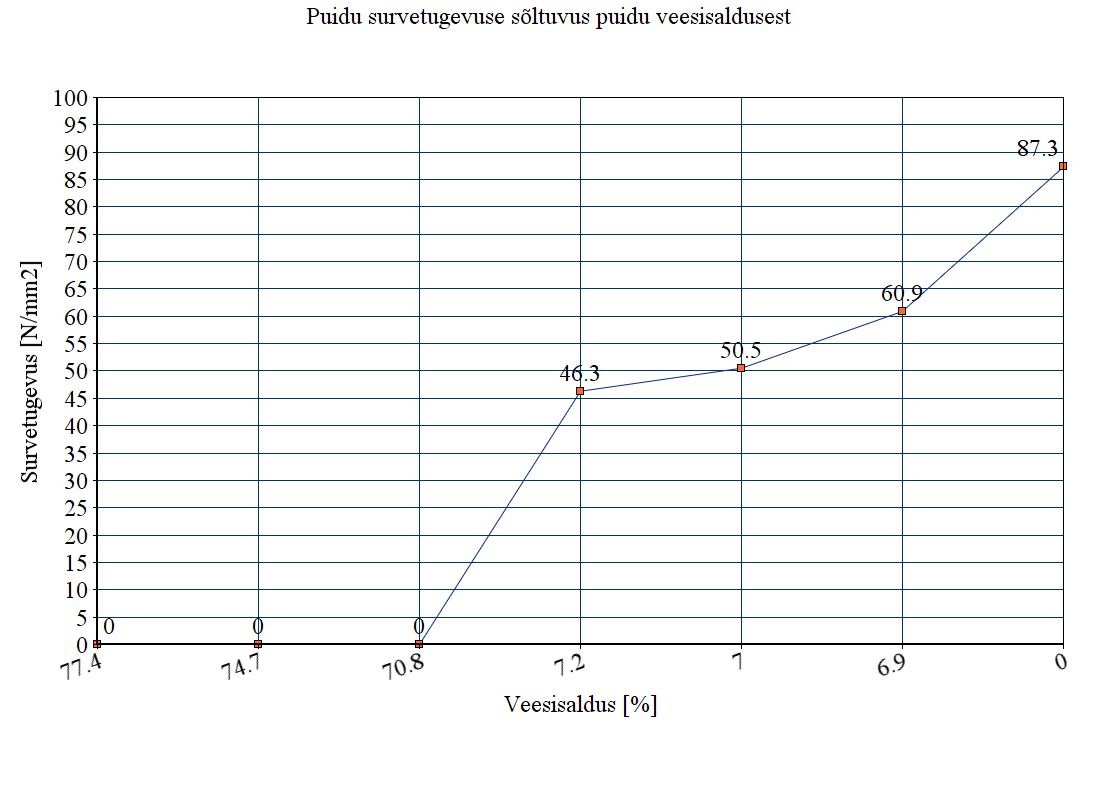

4 3,71 18000 0,0 0,04 48,5 25,2 6. GRAAFIKUD Graafik 1.

Graafik 1. Survetugevusele vastav deformatsioon 0 50 100 150 200 250 300 0 0.02 0.04 0.06 0.08 0.1 0.12 0.14 0.16 0.18 Deformatsioon [mm] vastavalt survele kgf Puidu survetugevus ristikiudu 200kgf = 1961N R s= P a ❑ 2  = 1961/400 = 4,9N/mm 2

JÄRELDUSED 7. JÄRELDUS Antud katses saime toakuiva puidu niiskuseks 7%, märja omaks 74,3% ja kuumutatud tüki omaks 0%. Kasutatud allikate järgi on toakuiva puidu niiskussisaldus 8-13%. Katsetulemustest   selgub,   et     väiksema   niiskussisalduse   juures   omad   puit   suuremat survetugevust. Märgumisel puidu tugevus kahaneb. Survetugevus tuli õhkkuivas olekus 63 N/mm2, tihedus õhkkuivas olekus tuli   430 kg/m3  . Immutatud puidu puhul tuli survetugevuseks 0 N/mm2 ja tiheduseks 631 kg/m3  . Kuivatatud olekus tuli puidu survetugevuseks 63 N/mm2 ja tiheduseks 464 kg/m3 . Survejõud [kgf] Deformatsioon [mm] 25 0,01 50 0,02 75 0,03 100 0,04 125 0,05 150 0,06 175 0,07 200 0,08 225 0,11 250 0,16

8. KÜSIMUSED Kordamisküsimused 1. Puidu omaduste sõltuvused niiskuse sisaldusest. Puidu niiskuse sisaldusest sõltuvad mitmed omadused. Näiteks, mida suurem on puidus
vee sisaldus, seda väiksem on puidu veesisaldus.
Kui muutub puidu niiskusesisaldus, muutuvad selle tõttu ka puidu tugevus, mõõtmed ja
soojapidavus. 2. Puidu positiivsed ja negatiivsed omadused. Kasutamine ehituses. Puidu positiivseteks omadusteks on tema tugevus, kerge kaal, soojapidavus, sitkus ning
samuti hea välimus. Puit on kergesti kättesaadav ning seda on lihtne töödelda. Kuivas
keskkonnas on puit püsiv ning hästi säiliv.
Samas on puit aga kergesti süttiv ehitusmaterjal, hügroskoopne (kiudude omadus imeda
endasse niiskust ümbritsevast keskkonnast) ning omadustelt ebaühtlane materjal. Samuit
muutub puidu niiskussisaldusega ka tema tugevus, mõõtmed ja soojapidavus.
