Mobiilside juurdepääsuvõrk
2. Mõõtmised mobiilterminalis

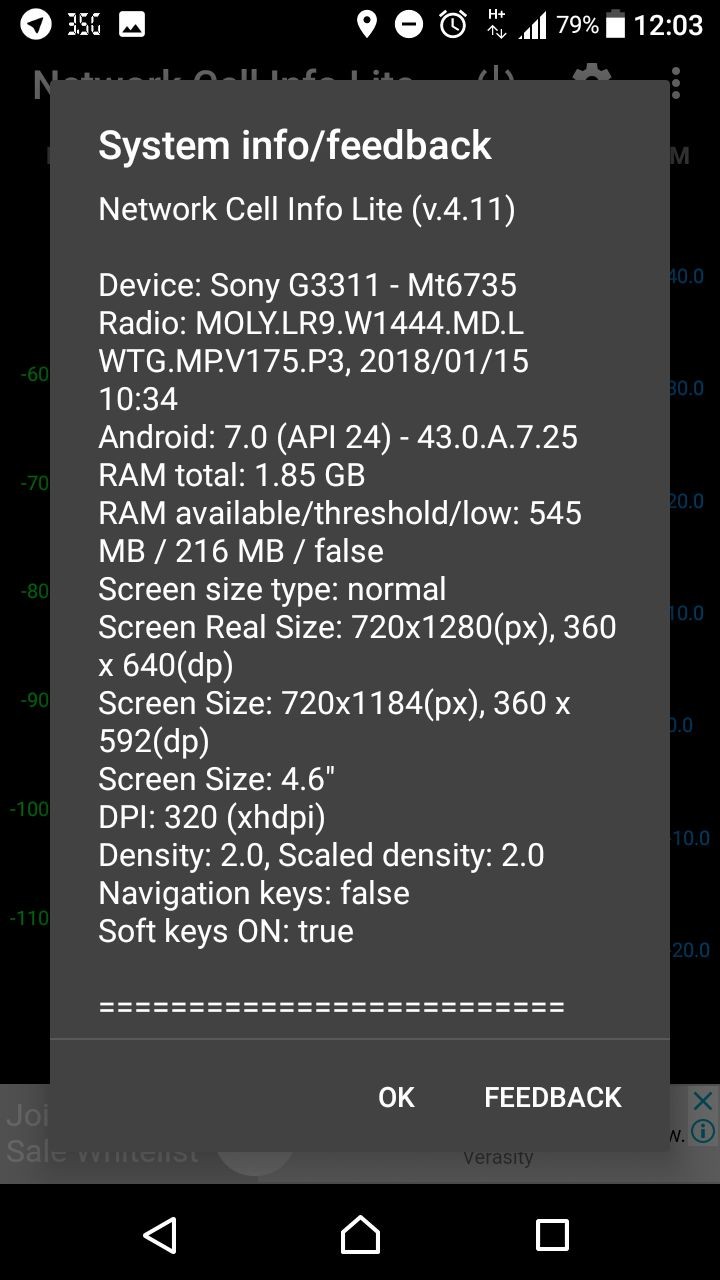

2.1. Teie poolt kasutatav riistvara ja tarkvara

Network Cell Info Lite rakendusega mobiiltelefon Sony XPERIA L1
Märkida üles ja esitada aruandes:

Mõõtmiste asukoht: Eesti, Tallinn, Mustamäe.

Mõõtmiste aeg: 09.05. 2018 kell 15:25-15:40.

Operaator : Tele2ja võrgutehnoloogia ( UMTS , LTE).

Millist transpordivahendit kasutades toimus mõõtmine. Jalgsi

2.2. Andmete kogumine

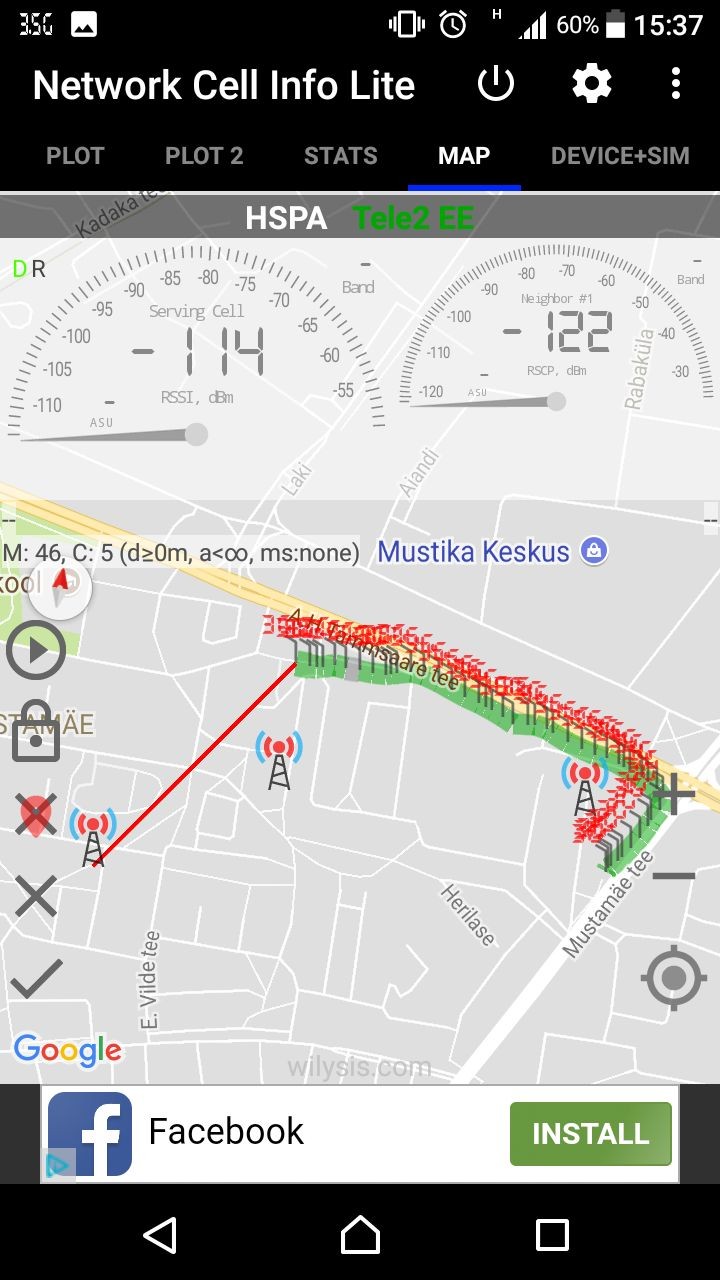

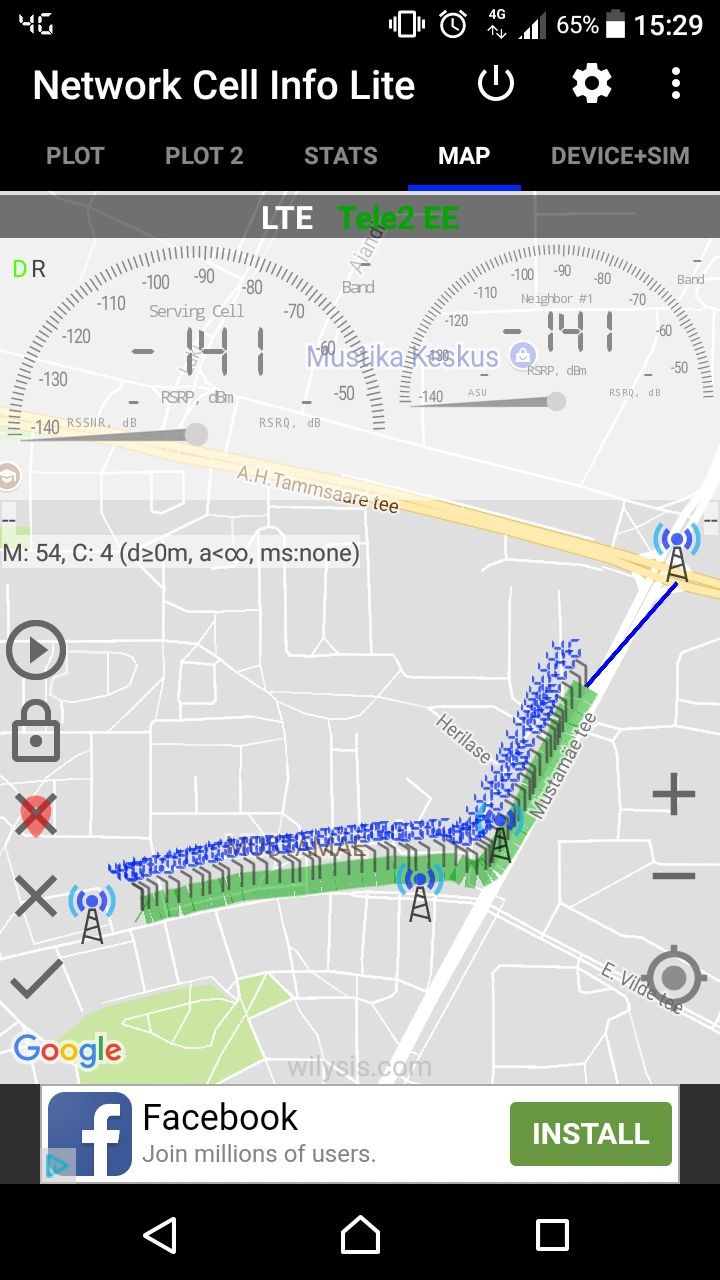

Kogu teekonnast ekraanipildid (4G – vasak pilt, 3G – parem pilt)

2.3. Andmete analüüs mobiilterminalis

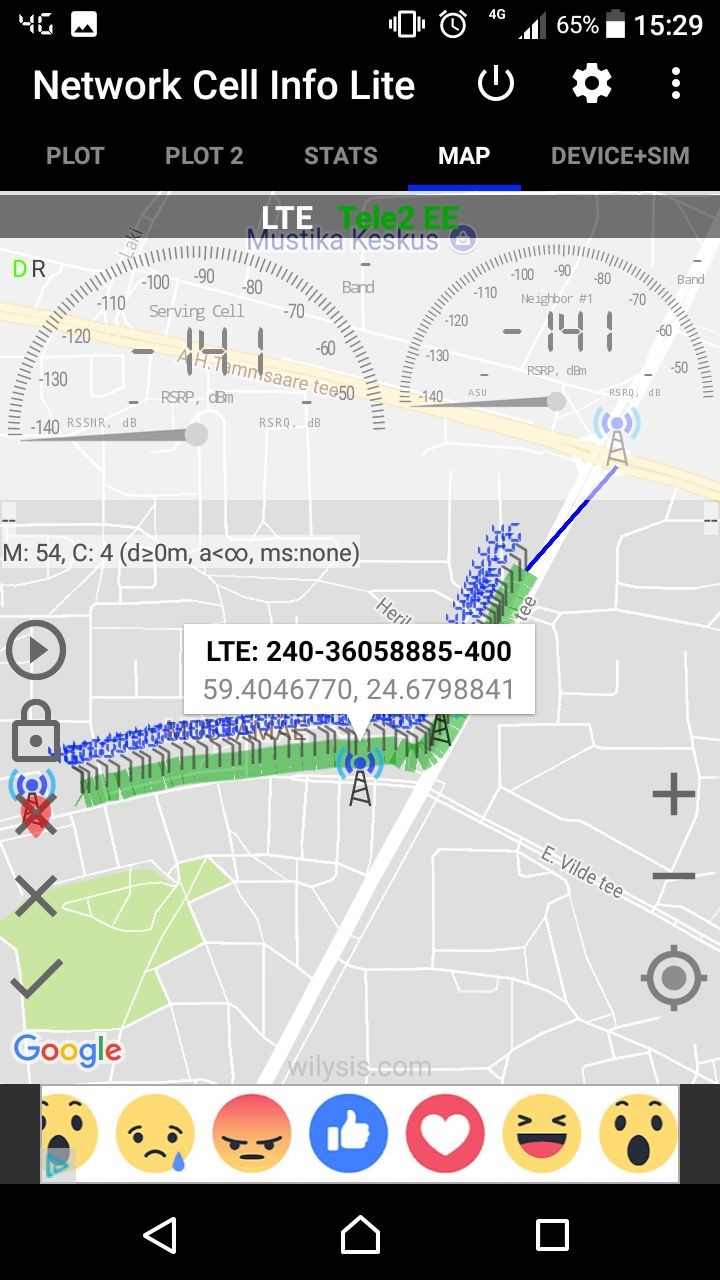

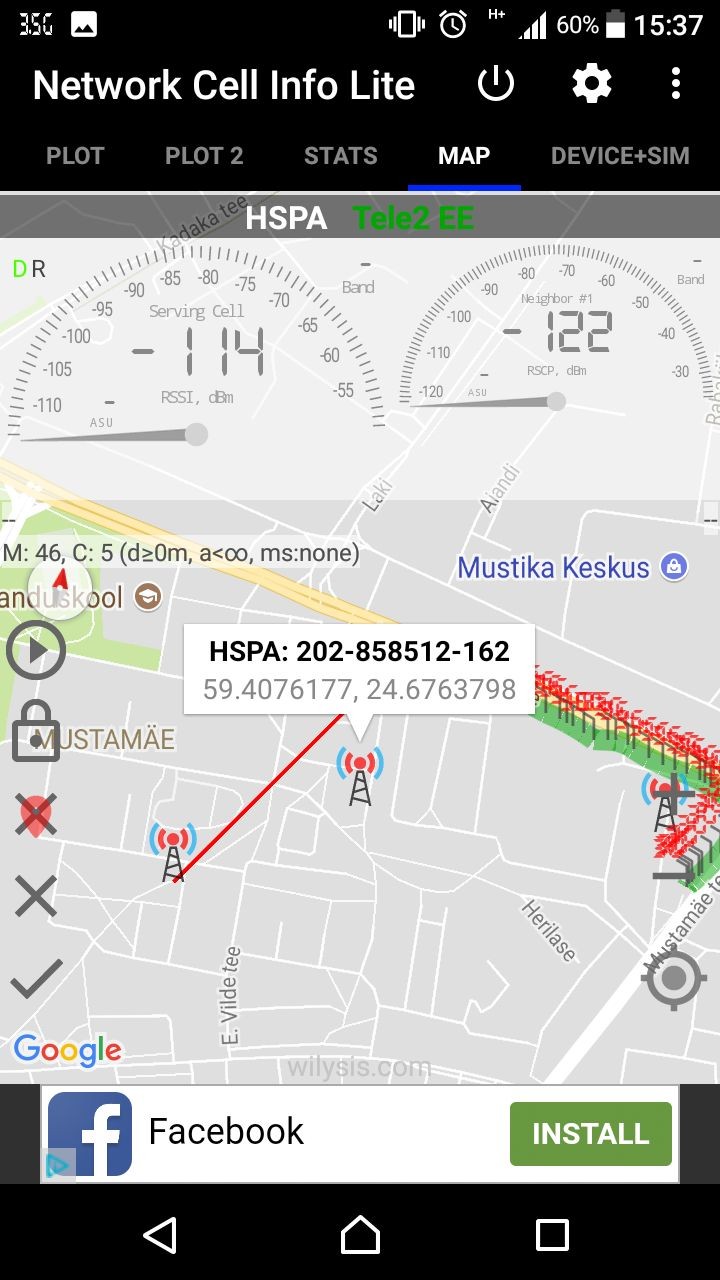

Tugijaam (4G – vasak pilt, 3G – parem pilt)

Küsimus 1. MAP tugijaam: Milliseid andmeid saab teada teenindava tugijaama kohta? Leida võimalikud erinevused kasutatud mobiilside tehnoloogiate vahel.
3G
HSPA – mobiilsidestandard
202 – asukohapiirkonna kood
858512 – cell id
162 – PSC(id lähestikku asuvate 3G kärgede eristamiseks)
Allpool on kordinaadid
4G:
LTE – mobiilsidestandard
240 – asukohapiirkonna kood
36058885 – cell id
400 – PCI (id lähestikku asuvate 4G kärgede eristamiseks)
Allpool on kordinaadid
Küsimus 2. Võrrelda kuvatud arve võimsusmõõturi all välja toodud parameetrite väärtustega. Selgitada välja, mida iga kuvatud arv tähendab, esitada selgitused aruandes.
3G:
RSSI - näitab vastuvõetud signaali tugevust
ASU - Arbitrary Strength Unit , täisarvuline väärtus, mis on proportsionaalne vastuvõetud signaali tugevusega .
LAC - näitab asukohapiirkonna koodi
UCID - tugijaama id
PSC - ( id lähestikku asuvate 3G kärgede eristamiseks)
RNC - juurdepääsuvõrgu kontrolleri id
CID - cell id ehk tugijaama identifitseerimiskood
4G:
RSRP - näitab vastuvõetud signaali võimsust
RSRQ - näitab vastuvõetud signaali kvaliteeti
PCI - ( id lähestikku asuvate 4G kärgede eristamiseks)
TAC- näitab asukohapiirkonna koodi
ECI - Enhanced Cell ID ehk sama mis CID aga täpsem
enB- mobiilvõrgu riistvara komponendi id
LCID - sisaldab juurdepääsuvõrgukontrolleri ja tugijaama identifitseerimiskoodi
Küsimus 3. Selgitada tugijaamade tähistuses kasutatavate andmete struktuuri (riik, mobiilsidevõrgu operaator, asukohapiirkond, …, tugijaama number). Lisada kogutud näited.
3G:
HSPA - mobiilsidetehnoloogia standard, kutsutakse ka 3,75G-ks, on UMTS võrgu edasiarendustehnoloogia, HSPA arendus, mis võimaldab viimasest (HSPA-st) veelgi suuremaid andmesidekiirusi. Põhimõtteliselt näitab, mis võimaluste ja komponentidega on mobiilsidevõrk.
202 - asukohapiirkonna kood, näitab kus piirkonnas asub tugijaam.
858512 - cell id, konkreetse tugijaama ära tundmiseks antud number
162 - PSC ( identifitseerimiskood lähestikku asuvate 3G kärgede üksteisest eristamiseks)
4G:
LTE - mobiilsidetehnoloogia standard, mis võimaldab mobiilset andmesidekiirust üle 100 Mbit/s. Põhimõtteliselt näitab, mis võimaluste ja komponentidega on mobiilsidevõrk.
240 - asukohapiirkonna kood, näitab kus piirkonnas asub tugijaam.
36058885 - cell id, konkreetse tugijaama ära tundmiseks antud number
400 - PCI ( identifitseerimiskood lähestikku asuvate 4G kärgede üksteisest eristamiseks)

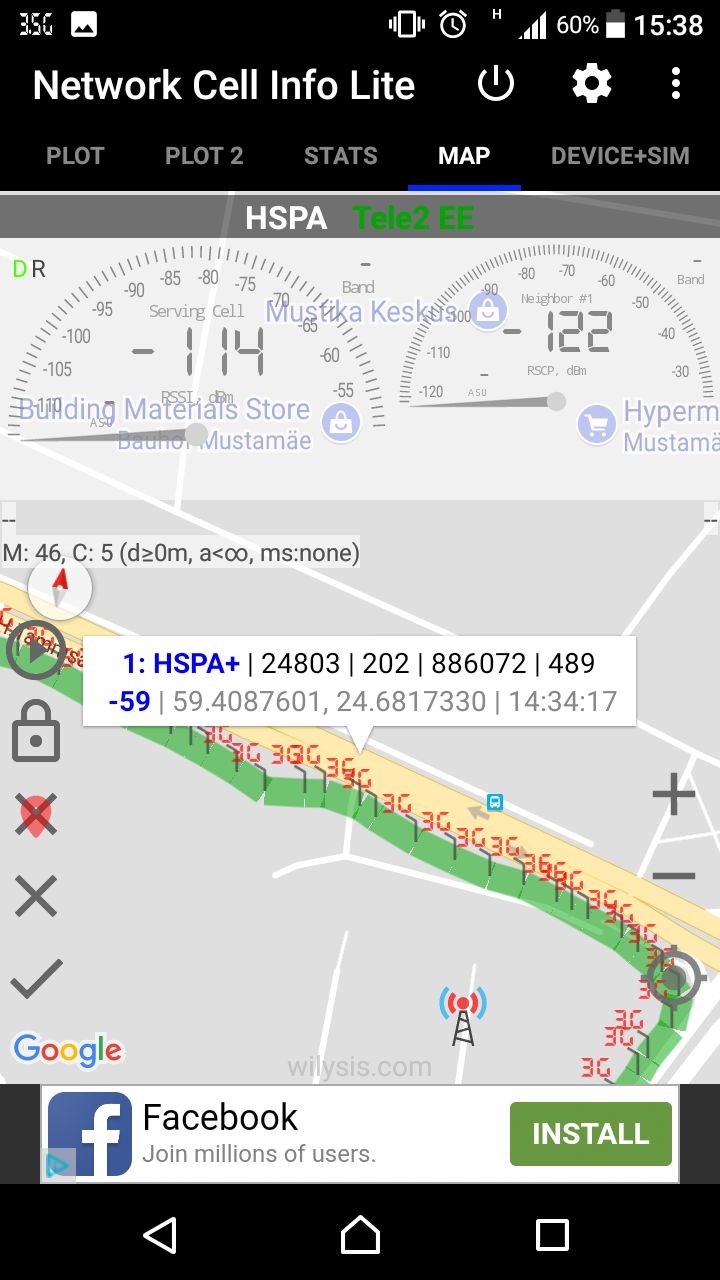

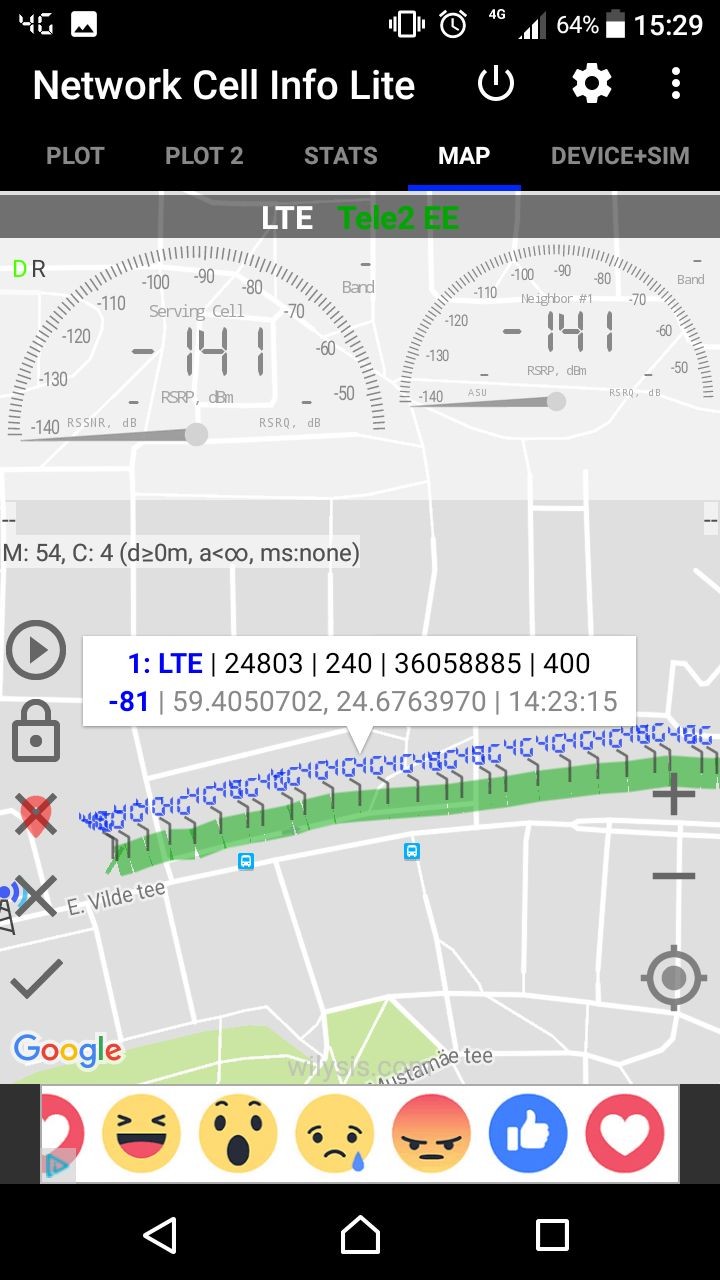

Mõõtpunkt (4G – vasak pilt, 3G – parem pilt)

Küsimus 4. Milliseid andmeid saab teada mõõtepunkti kohta? Leida võimalikud erinevused kasutatud mobiilside tehnoloogiate vahel.
3G:
HSPA - mobiilsidestandard
24803 - maa ja operaatorikood üksteise otsa pandud (248 ja 03)
202 - asukohapiirkonna kood
886072 - cell id
-59 - signaali tugevus
järgnevad kaks on koordinaadid
mõõtmise kellaaeg
4G:
LTE - mobiilsidestandard
24803 - maa ja operaatorikood üksteise otsa pandud (248 ja 03)
240 - asukohapiirkonna kood
36058885 - cell id
-81 - signaali tugevus
järgnevad kaks on koordinaadid
mõõtmise kellaaeg
Küsimus 5. Võrrelda kuvatud arve võimsusmõõturi all välja toodud parameetrite väärtustega. Selgitada välja, mida iga kuvatud arv tähendab, esitada selgitused aruandes.
3G:
RSSI - näitab vastuvõetud signaali tugevust
ASU - Arbitrary Strength Unit, täisarvuline väärtus, mis on proportsionaalne vastuvõetud signaali tugevusega.
LAC - näitab asukohapiirkonna koodi
UCID - tugijaama id
PSC - ( id lähestikku asuvate 3G kärgede eristamiseks)
RNC - juurdepääsuvõrgu kontrolleri id
CID - cell id ehk tugijaama identifitseerimiskood
4G:
RSRP - näitab vastuvõetud signaali võimsust
RSRQ - näitab vastuvõetud signaali kvaliteeti
PCI - ( id lähestikku asuvate 4G kärgede eristamiseks)
TAC- näitab asukohapiirkonna koodi
ECI - Enhanced Cell ID ehk sama mis CID aga täpsem
enB- mobiilvõrgu riistvara komponendi id
LCID - sisaldab juurdepääsuvõrgukontrolleri ja tugijaama identifitseerimiskoodi

3. Mõõtmiste ajal tehtavad ekraanipildid mobiilterminalis

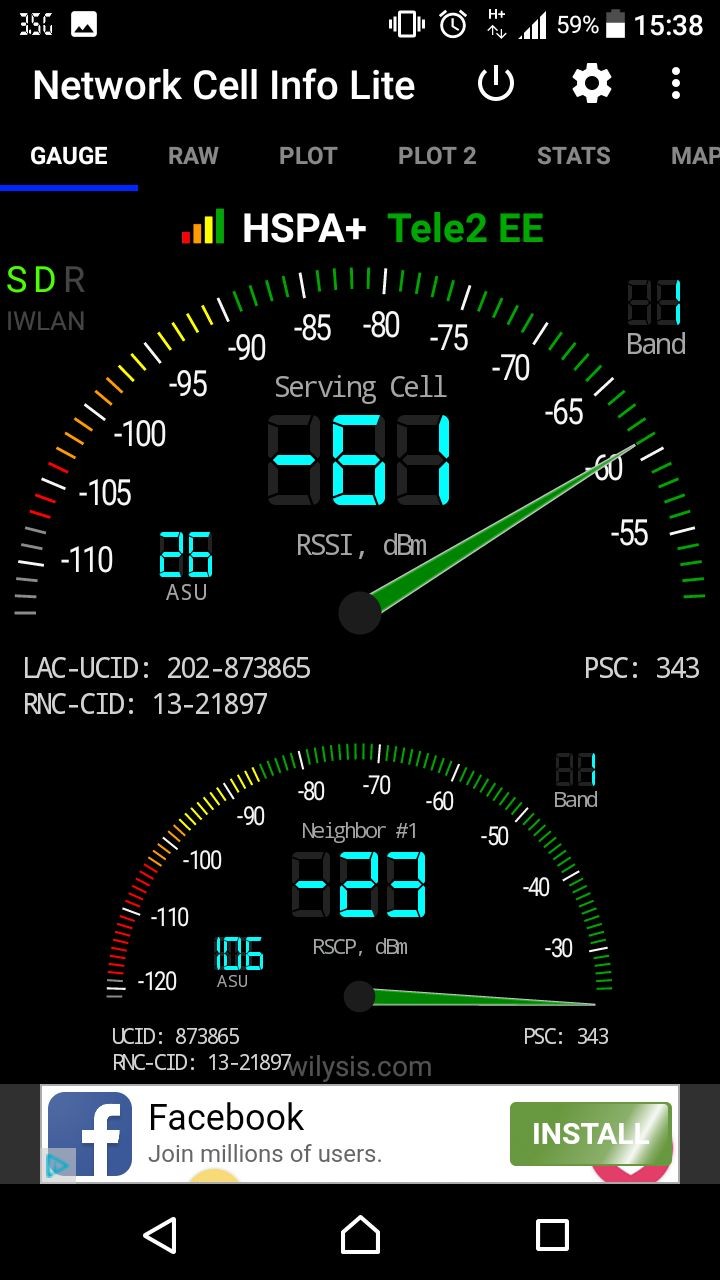

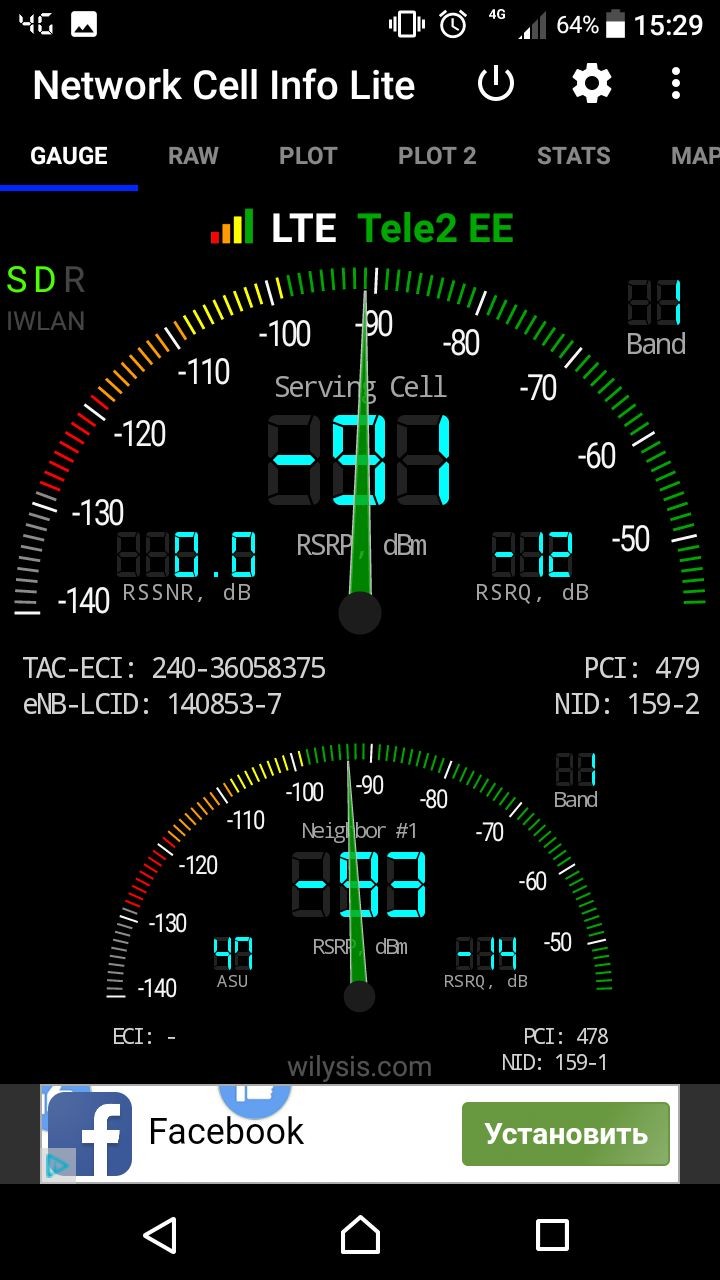

3.1 GAUGE (4G – vasak pilt, 3G – parem pilt)

Küsimus 1. Mida signaalitugevuse näit näitab, kuidas seda mõõdetakse ja milleks seda tulemust mobiilsides kasutatakse?
Signaalitugevuse näit näitab, kui hea ühendus on tugijaama ja telefoni vahel. Seda tulemust kasutatakse, et püüda parimat signaali.
Küsimus 2.GAUGE: Millist informatsiooni saab teada sellest mõõteaknast veel (ühe-kahe lausega)?
Mõõteaknas on märgitud võrgutüüp (3G ja LTE praegusel juhul), teenusepakkuja (Telia ja Elisa ), teenused ( S - Service Status ,D - Mobile Data ja R - Roaming ).
Küsimus 3.GAUGE: Millist signaalitugevuse väärtuste vahemikku peetakse heaks, millist rahuldavaks ja millest allapoole ei mõõdeta?
Roheline vahemik – hea signaalitugevus
Kollane vahemik – rahuldav signaalitugevus
Oranž ning punane vahemik – ei mõõdeta
Küsimus 4.GAUGE: Arvutada teenindava tugijaama ja parima naabertugijaama signaali võimsus (RSSI). Kas GAUGE aknas näidatud parima naabri signaalitugevus võimaldaks kasutada seda mobiilvõrgu tugijaama?
3G võrgus on RSSI väärtus näidiku pealt näha: -61 dBm
4G võrgus RSSI-d ei õnnestunud leida kuna LTE võrgus ei mõõdeta seda väärtust.
Kummaski võrgus ei näidanud Network Cell Info Lite äpp naabertugijaama signaalitugevust GAUGE aknast .

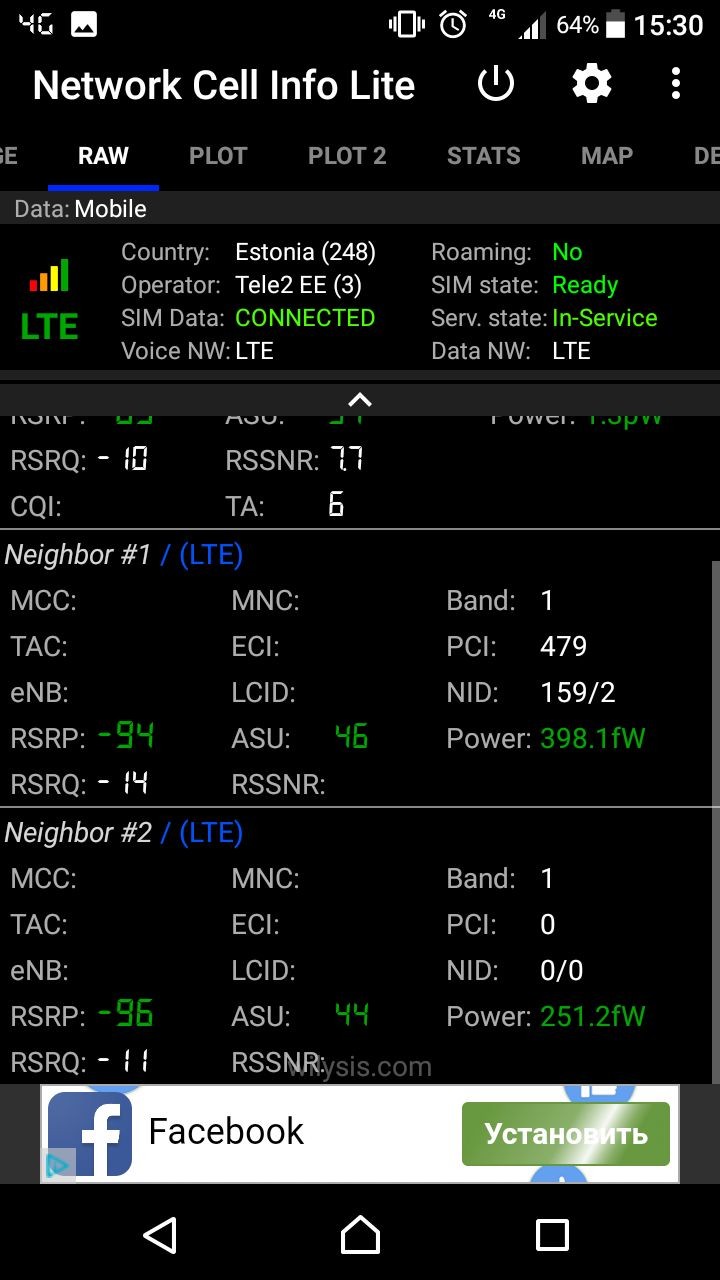

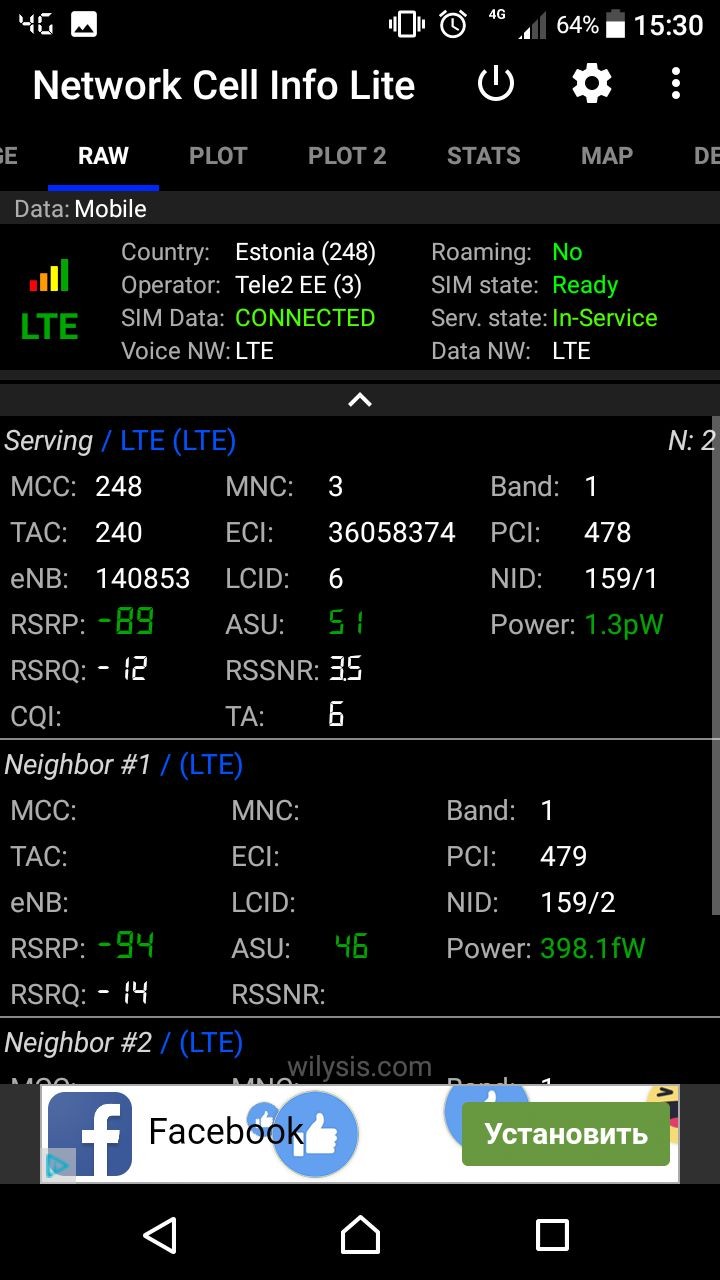

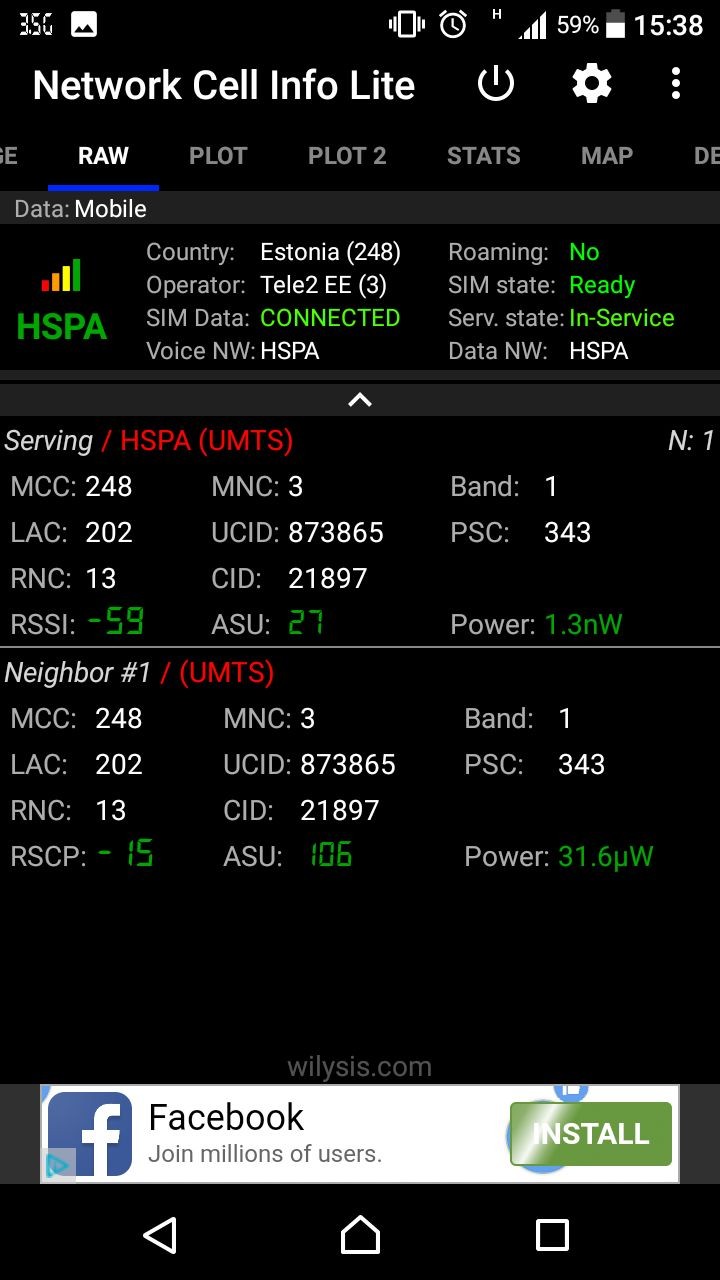

3.2. RAW (4G – ülevalt, 3G – all)

Küsimus 5. RAW: Mitut naabertugijaama mõõdetakse? Millist tehnilist infot kogutakse teenindava tugijaama kohta, millist naabertugijaamade kohta? Leida võimalikud erinevused kasutatud mobiilside tehnoloogiate vahel.
3G puhul mõõdeti ühte naabertugijaama, 4G puhul aga kaks.
Teenindava tugijaama kohta kogutav tehniline informatsioon:
3G puhul: MCC, LAC, RNS, RSSI, MNC, UCID, CID, ASU, PSC, Power
4G puhul: MCC, TAC, enB, RSRP, RSRQ, CQI, MNC, ECI, LCID, ASU, RSSNR, TA,
Band, PCI, NID, Power
Naabertugijaamade kohta:
3G puhul: MCC, RNS, RXLEV MNC, CID, ASU, Power
4G puhul: RSRP, RSRQ, ASU, RSSNR, Band, PCI, NID, Power
Küsimus 6.RAW: Tugijaama signaali esitab see mõõtetarkvara nelja erineva parameetriga – RSSI, ASU, RXLEV, Power. Selgitada nende parameetrite tähendust ja seoseid nende vahel.
RSSI - Received Signal Strength Indicator, näitab kogu vastuvõetud signaali keskmist
võimsust dBm ühikutes.
ASU - Arbitrary Strength Unit, täisarvuline väärtus, mis on proportsionaalne vastuvõetud
signaali tugevusega.
RXLEV - Received Signal Level, näitab keskmist vastuvõetud signaali võimsust.
Power - Signaali võimsus vattides (tihti pikovattides)

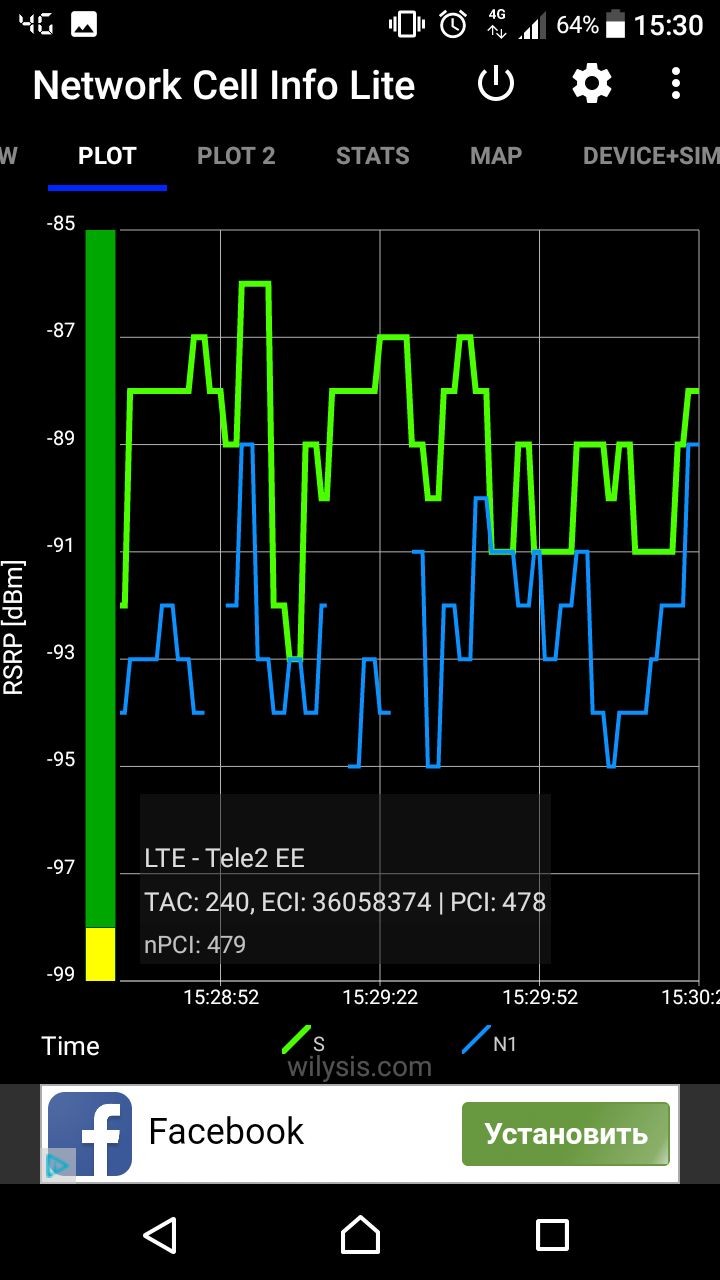

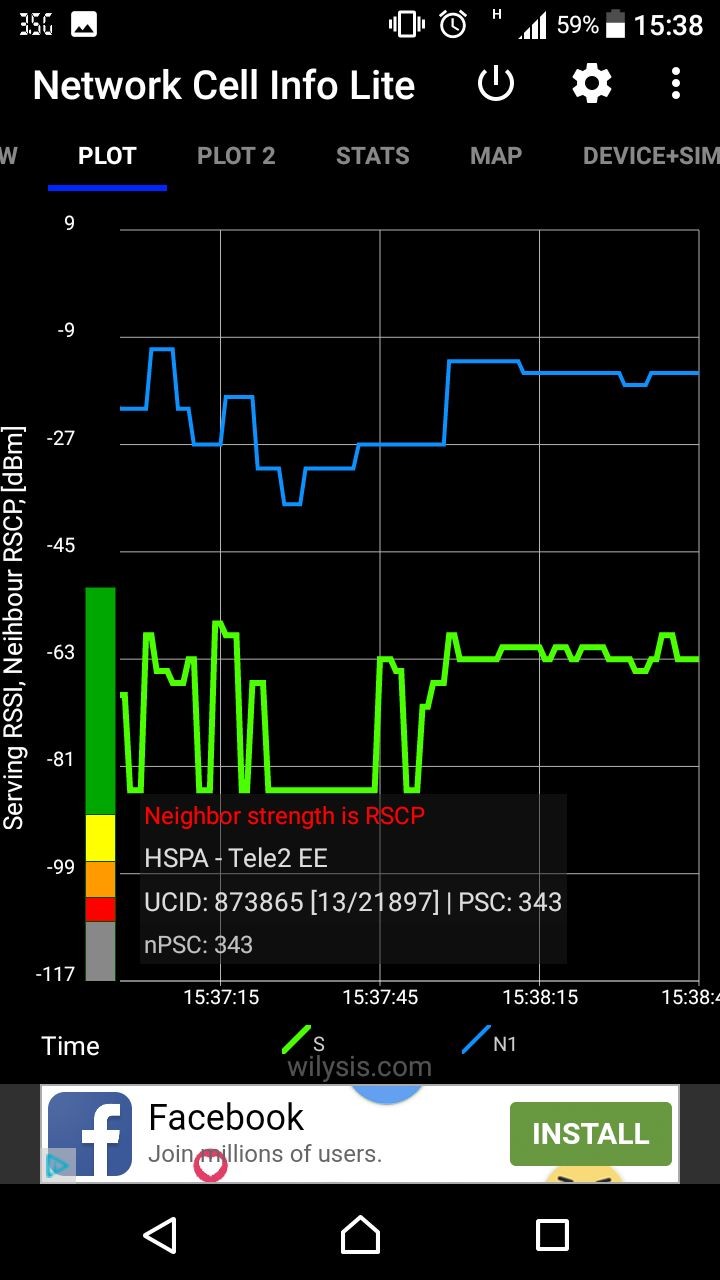

3.3. PLOT (4G – vasak pilt, 3G – parem pilt)

Küsimus 7.PLOT: Millise vastuvõetud signaalitugevuse väärtuse korral vahetatakse teenindavat tugijaama? Leida koht, kus tõenäoliselt vahetab tugijaama, jälgida graafikut ja teha ekraanipilt.
3G puhul vahetus teenindav jaam enamasti 65-83 dBm-i läheduses
4G puhul vahetus teenindav jaam enamasti 86-91 dBm-i läheduses

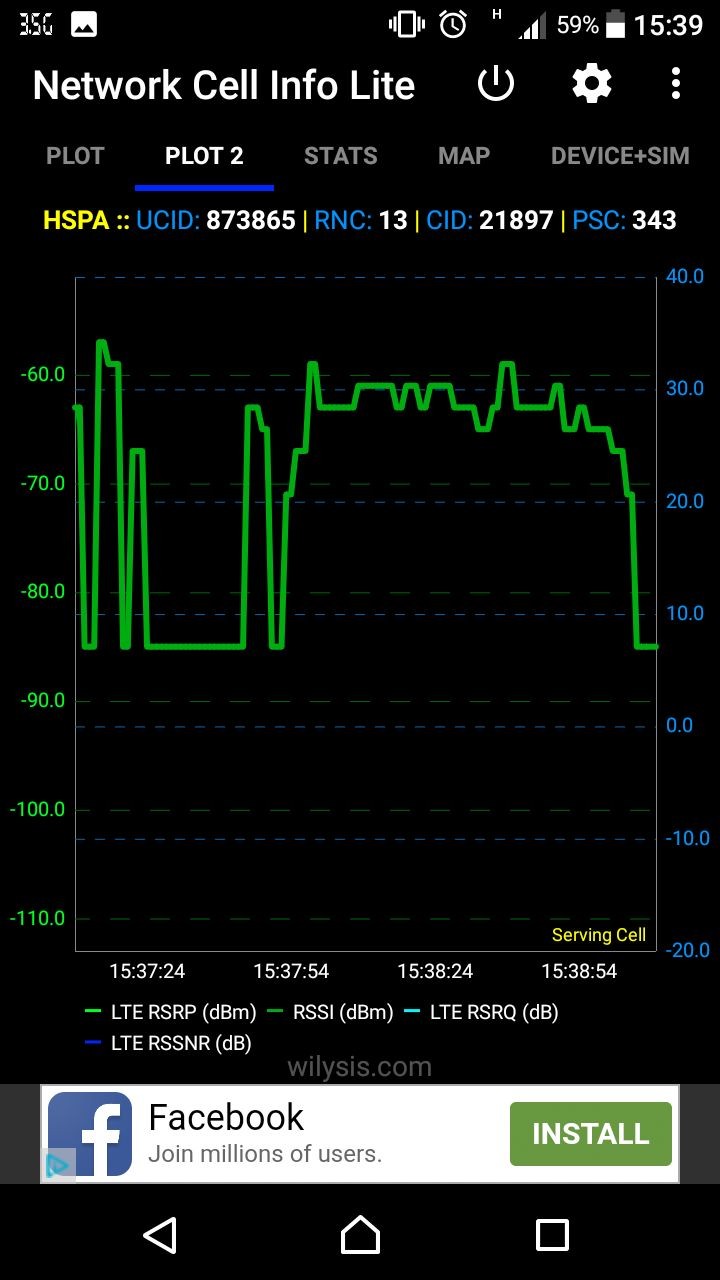

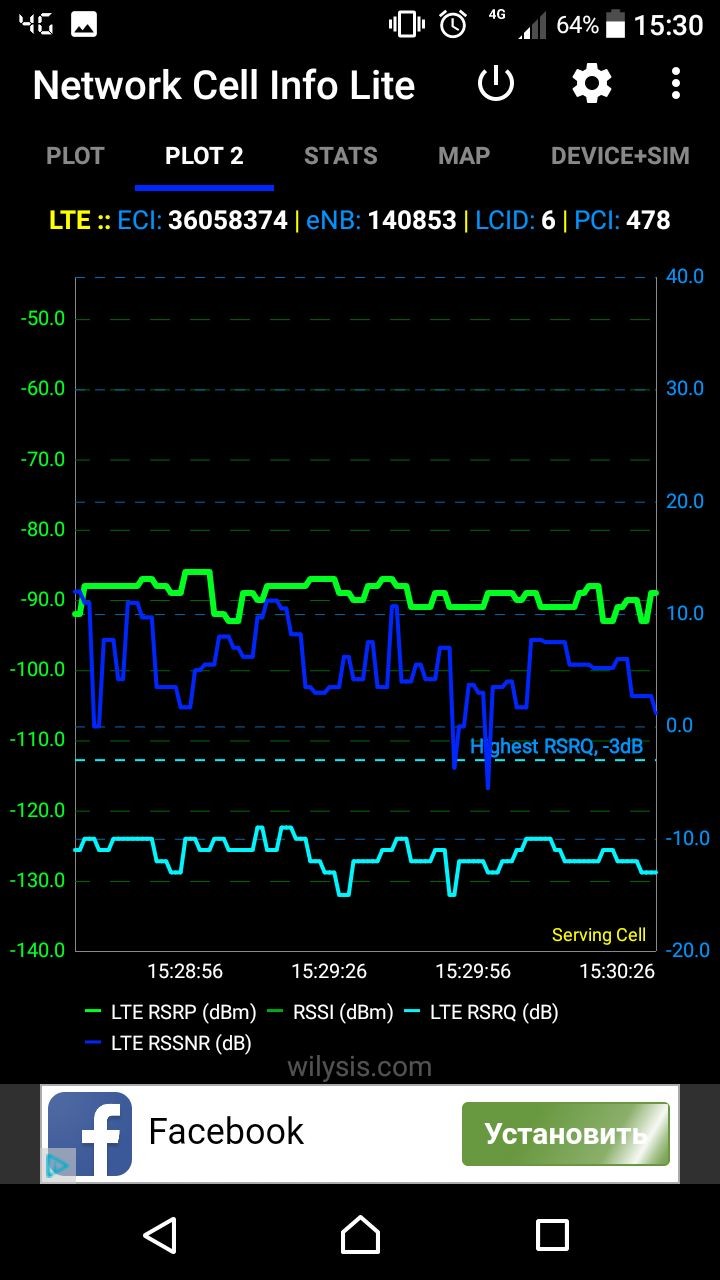

3.4. PLOT2 (4G – vasak pilt, 3G – parem pilt)

Küsimus 8. PLOT2: Milliseid parameetrite väärtusi kuvatakse, selgitada LTE RSRP(dBm), RSSI(dBm), LTE RSRQ(dB), LTE RSSNR(dB) tähendust ja seoseid nende vahel.
LTE RSRP(dBm) - Reference Signals Received Power, näitab kõikide vastuvõetud
signaalide võimsust LTE võrgus.
RSSI(dBm) – Received Signal Strength Indicator, näitab kogu vastuvõetud signaali
keskmist võimsust dBm ühikutes.
LTE RSRQ(dB) – Reference Signal Received Quality , näitab vastuvõetud signaali
kvaliteeti.
LTE RSSNR(dB) – Reference Signal Signal Noise Ratio , näitab signaali ja müra
suhet.

4. Katsetulemuste järelanalüüs

4.1 Levikaart

https://drive.google.com/open?id=1p3gdgJfO6kN3XHssKDTioq-872-VIaZi&usp=sharing

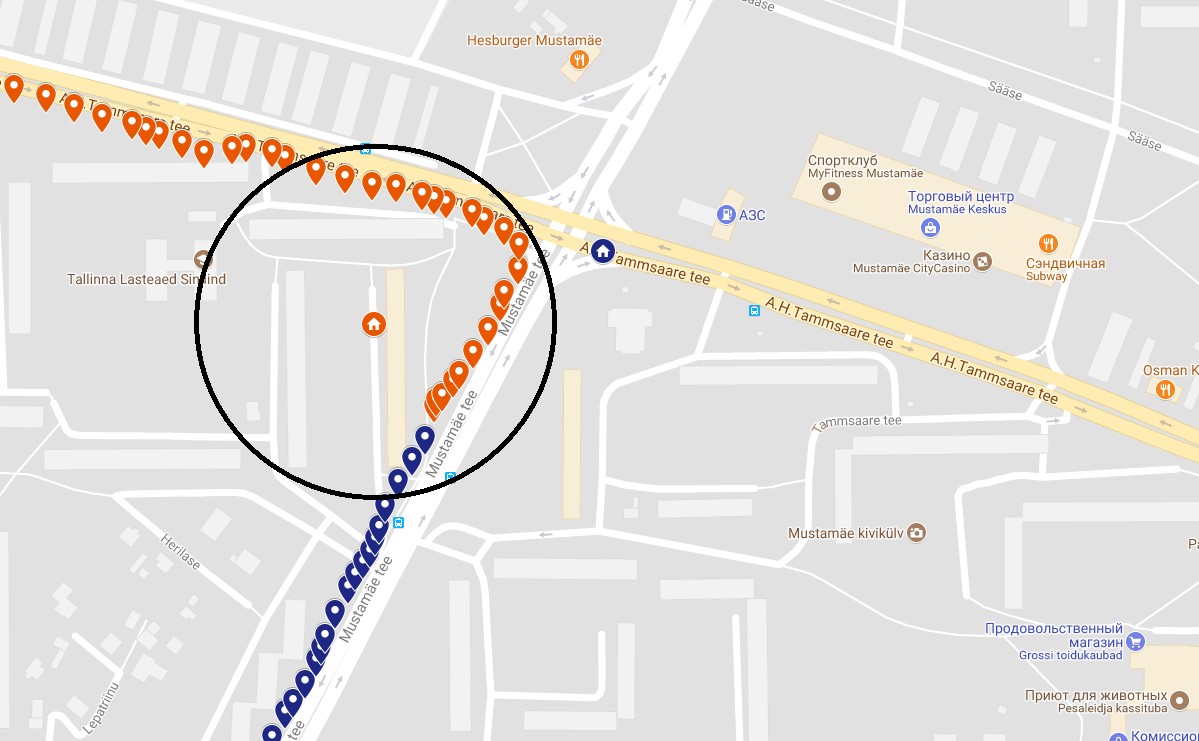

4.2 Mobiilside tugijaama teenindusala esitamine Google kaardil

Tugijaama teenindusala võib olla selline. Sest salvestamise ajal märkasin esimesena tugijaama, mis on ringi keskel. Pärast punkti, mis on juba ringi väljas, näitas programm teise tugijaama.

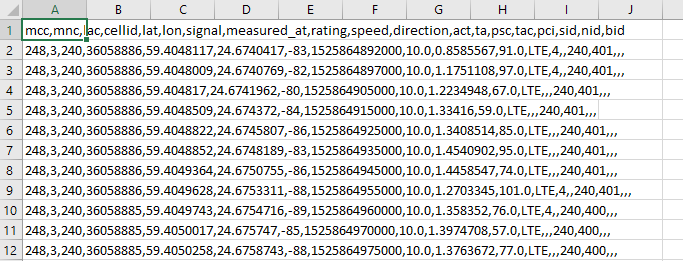

4.3. Andmebaaside andmed

4G mõõtepunktid:
3G mõõtepunktid:
4G tugijaamad :
3G tugijaamad:
Küsimus 1. Milliseid andmeid kogutakse tugijaamade andmebaasi? Milliste andmeväljade väärtusi salvestas mõõtetarkvara ? Leida võimalikud erinevused kasutatud mobiilside tehnoloogiate vahel.
lat - laiuskoordinaat, salvestati nii 3G kui 4G mõõtmisel
lon - pikkuskoordinaat, salvestati nii 3G kui 4G mõõtmisel
mcc - riik, salvestati nii 3G kui 4G mõõtmisel
mnc - operaator, salvestati nii 3G kui 4G mõõtmisel
lac - asukohapiirkond, salvestati nii 3G kui 4G mõõtmisel
cellid - tugijaama (kärje) id, salvestati nii 3G kui 4G mõõtmisel
averageSignalStrength - seda mõõtetarkvara ei salvestanud
range - seda mõõtetarkvara ei salvestanud
samples - seda mõõtetarkvara ei salvestanud
changeable - seda mõõtetarkvara ei salvestanud
radio - mobiilside tehnoloogia
rnc - radio network controller, 3G juurdepääsuvõrgu osa, salvestati ainult 3G mõõtmisel
cid - - seda mõõtetarkvara ei salvestanud
tac - tracking area code , 4G võrgu osa, salvestati ainult 4G mõõtmisel
sid - seda mõõtetarkvara ei salvestanud
nid - seda mõõtetarkvara ei salvestanud
bid - seda mõõtetarkvara ei salvestanud

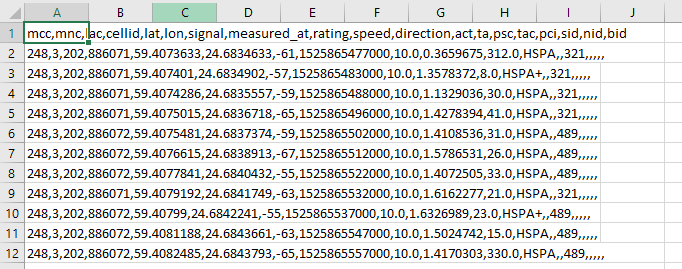

Küsimus 2. Milliseid andmeid kogutakse mõõtepunktide andmebaasi? Milliste andmeväljade väärtusi salvestas mõõtetarkvara? Leida võimalikud erinevused kasutatud mobiilside tehnoloogiate vahel.
mcc - riik, salvestati nii 3G kui 4G mõõtmisel
mnc - operaator, salvestati nii 3G kui 4G mõõtmisel
lac - asukohapiirkond, salvestati nii 3G kui 4G mõõtmisel
cellid - tugijaama (kärje) id, salvestati nii 3G kui 4G mõõtmisel
lat - laiuskoordinaat, salvestati nii 3G kui 4G mõõtmisel
lon - pikkuskoordinaat, salvestati nii 3G kui 4G mõõtmisel
measured_at - mõõtmise aeg, salvestati nii 3G kui 4G mõõtmisel
rating - salvestati nii 3G kui 4G mõõtmisel
speed - telefoni liikumiskiirus, salvestati nii 3G kui 4G mõõtmisel
direction - telefoni liikumissuund, salvestati nii 3G kui 4G mõõtmisel
act - mobiilside tehnoloogia, salvestati nii 3G kui 4G mõõtmisel
ta - Timing Advance, salvestati ainult 4G mõõtmisel
psc - primary scrambling code - kasutatakse samal sagedusel toimivate ja lähestikku asuvate
3G tugijaamade üksteisest eristamiseks, salvestati ainult 3G mõõtmisel
tac - tracking area code, 4G võrguosa, salvestati ainult 4G mõõtmisel
pci - physical cell identity - kasutatakse samal sagedusel toimivate ja lähestikku asuvate 4G
tugijaamade üksteisest eristamiseks, salvestati ainult 4G mõõtmisel
sid - seda mõõtetarkvara ei salvestanud
nid - seda mõõtetarkvara ei salvestanud
bid - seda mõõtetarkvara ei salvestanud
Küsimus 3. Mitu erinevat tugijaama kasutati? Tugijaamade arv mobiilside võrgutehnoloogiate kaupa.
3G: 5 tugijaama
4G: 4 tugijaama
Küsimus 4. Kuidas mõõtepunktide andmebaasist saab teada, et toimus tugijaama vahetus?
Üks võimalikest viisidest, kuidas andmebaasist saab teada, et toimus tugijaama vahetus on
vaadata cell id väärtuse muutust. Igal tugijaamal oma id, kui mõõtepunkti cell id on eelmisest
erinev siis toimus ka tugijaama vahetus.

5. Teoreetiline osa: ühe valitud põlvkonna mobiilsidevõrgu põhisõlmede kirjeldus

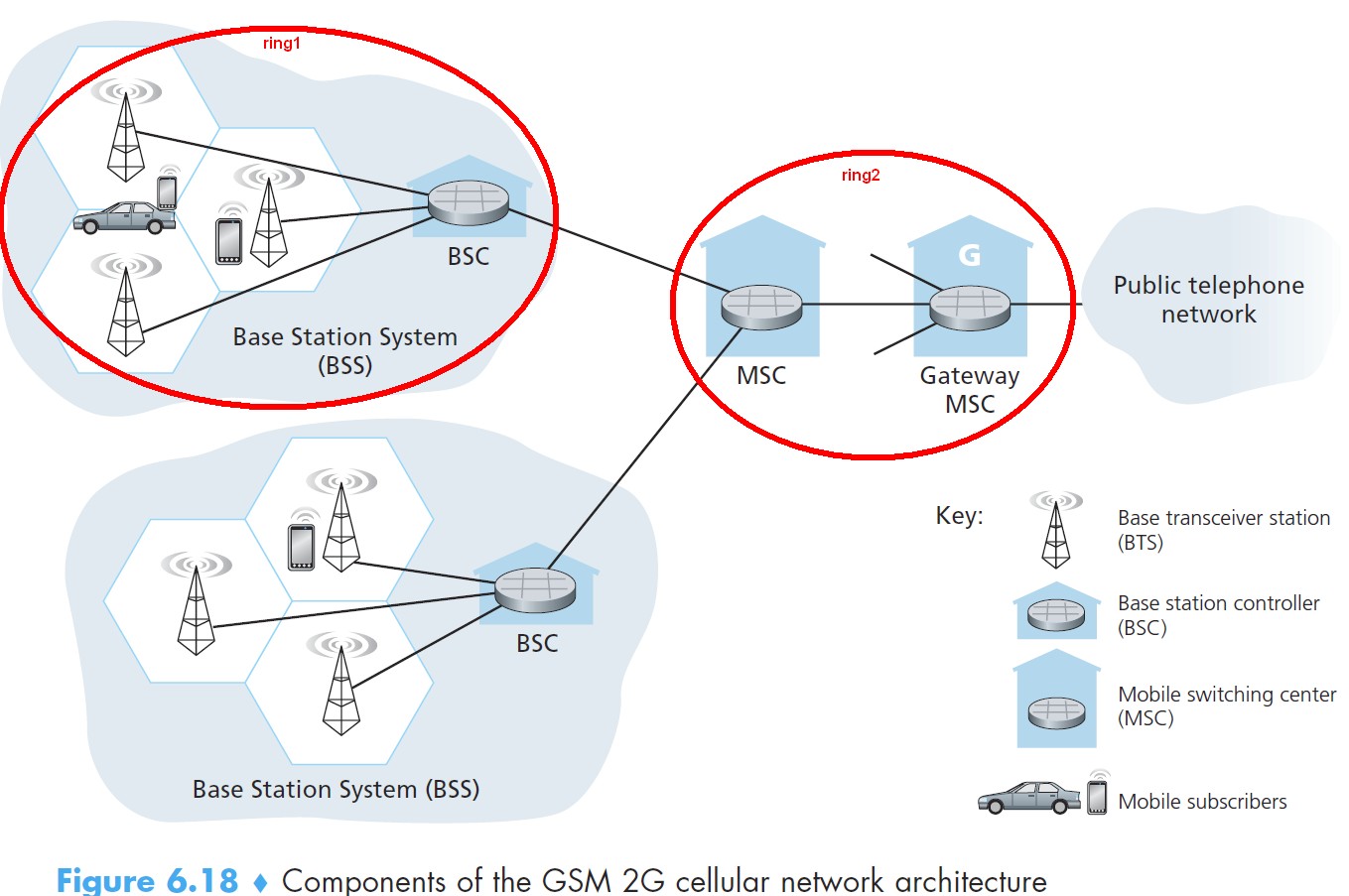

2G selgitav joonis

2G ring 2 kirjeldus:
Pildil on MSC ehk Mobile Switching Center (mobiiltelefonikeskjaam) ja Gatewat MSC. Mobiiltelefoonikeskjaamale tuleb mobiiltelefonist signal kui see kuhugi helistab. Keskjaam suunab selle signaali edasi ja loob ühenduse mobiiltelefonide vahel. Kui aga helistada telefonili, mis ei ole mobiilivõrgus(näiteks lauatelefon). Siis Gateway MSC tõlgib mobiilside signaali tavalise telefonivõrgule arusaadavaks ja vastupidi. See tähendab, et Gateway MSC annab võimaluse mobiilsidevõrgust välja minna ja samuti ka sinna sisse astuda.

Kokkuvõtte ja järeldused

.DOCX Laadi alla originaalfail 18 lk · .docx · 63 allalaadimist

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 18 lehte Lehekülgede arv dokumendis

2018-05-16 Kuupäev, millal dokument üles laeti

63 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

aboyko Õppematerjali autor

Kasutatud allikad

Sarnased õppematerjalid

docx

Side 6 labor: Mobiilside kärgvõrk aruanne

Side 6 labor – Mobiilside kärgvõrk aruanne Töötegija nimi: ************ Töö tegemise kuupäev: Wed Det 14.12.2016 Andmete analüüs mobiilterminalis Joonis 1 Tugijaama kuvatud informatsioon LTE: 2031-257071628-457 (+/-10m) (4G leviala) Kordinaadid: 59.3071150, 24.4005350 Võimsusmõõturi andmed (vasakpoolne) RSRP (Reference Signal Received): dBm -97 Viide signaalile vastava jõu jaoks. RSRP on RSSI tüübi mõõtmine, sellele on teatavaid definitsioone ja detaile. Teisisõnu RSRP defineeritakse kui tagavara elementide kaasabi lineaarset keskmist, mis kannab toiteelemendile omast võrde signaali arvestatud signaali laineala mõõtmise sees, seega RSRP mõõdetakse ainult sümbolites mis kannavad RS'i. -97 RSRP (dBm) näitab signaali keskmist laineala. RSSNR (Signal-To-Noise Ratio): dB 30.0 Analoog ja digitaal kommunikatsioonides, signaal-müra suhe, tihti kirjutatakse S/N või SNR, on suhteline taustmüra signaali tugevuse mõõtmine. Suhet mõõ

Side

docx

Side Labor 6: Mobiilside kärgvõrk aruanne

Side 6 labor – Mobiilside kärgvõrk aruanne Töötegija nimi: ************ Töö tegemise kuupäev: Wed Det 14.12.2016 Andmete analüüs mobiilterminalis Tugijaama kuvatud informatsioon LTE: 2031-257135115--1 Kordiinaadid: 59.3369290, 24.6282260 Võimsusmõõturi andmed RSRP (Reference Signal Received): dBm -87 Viide signaalile vastava jõu jaoks. RSRP on RSSI tüübi mõõtmine, sellele on teatavaid definitsioone ja detaile. Teisisõnu RSRP defineeritakse kui tagavara elementide kaasabi lineaarset keskmist, mis kannab toiteelemendile omast võrde signaali arvestatud signaali laineala mõõtmise sees, seega RSRP mõõdetakse ainult sümbolites mis kannavad RS'i. RSRP (dBm) näitab signaali keskmist laineala. RSSNR (Signal-To-Noise Ratio): dB 0.9 Analoog ja digitaal kommunikatsioonides, signaal-müra suhe, tihti kirjutatakse S/N või SNR, on suhteline taustmüra signaali tugevuse mõõtmine. Suhet mõõdetakse tavaliselt detsibellides (DB) kasutades signaal-müra

Side

268

pdf

Logistika õpik 2013-Ain Tulvi

Eesti Rahvusraamatukogu digitaalarhiiv DIGAR Eesti Rahvusraamatukogu digitaalarhiiv DIGAR Ain Tulvi LOGISTIKA Õpik kutsekoolidele Tallinn 2013 Eesti Rahvusraamatukogu digitaalarhiiv DIGAR Käesolev õppematerjal on valminud „Riikliku struktuurivahendite kasutamise strateegia 2007- 2013” ja sellest tuleneva rakenduskava „Inimressursi arendamine” alusel prioriteetse suuna „Elukestev õpe” meetme „Kutseõppe sisuline kaasajastamine ning kvaliteedi kindlustamine” programmi „Kutsehariduse sisuline arendamine 2008-2013” raames.

Baas Logistika
