Side 6 labor – Mobiilside kärgvõrk aruanne
Töötegija nimi:
************
Töö tegemise kuupäev:
Wed Det 14.12. 2016

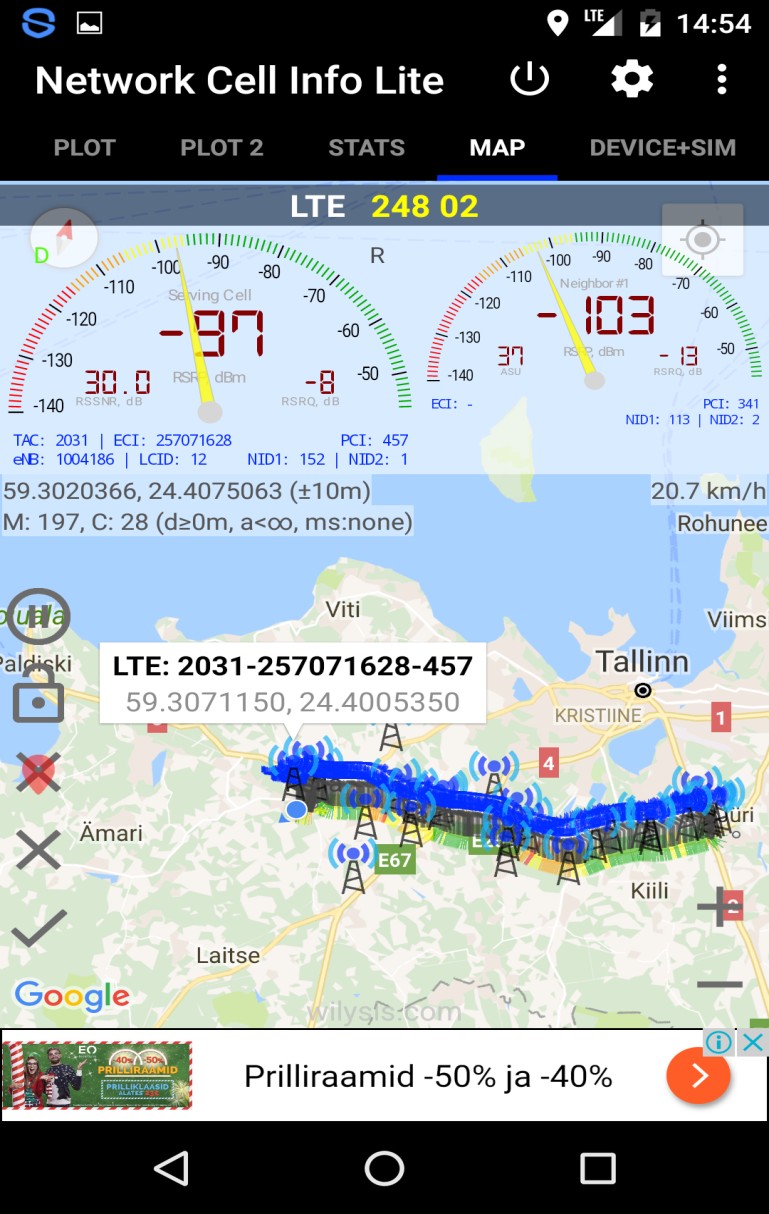

Andmete analüüs mobiilterminalis

Joonis 1

Tugijaama kuvatud informatsioon
LTE: 2031 -257071628-457 (+/-10m) (4G leviala )
Kordinaadid: 59.3071150, 24.4005350
Võimsusmõõturi andmed (vasakpoolne)
RSRP ( Reference Signal Received ): dBm -97
Viide signaalile vastava jõu jaoks. RSRP on RSSI tüübi mõõtmine, sellele on
teatavaid definitsioone ja detaile. Teisisõnu RSRP defineeritakse kui tagavara elementide kaasabi lineaarset keskmist, mis kannab toiteelemendile omast võrde signaali arvestatud signaali laineala mõõtmise sees, seega RSRP mõõdetakse ainult sümbolites mis kannavad RS'i.
-97 RSRP (dBm) näitab signaali keskmist laineala.
RSSNR (Signal-To-Noise Ratio): dB 30.0
Analoog ja digitaal kommunikatsioonides, signaal - müra suhe, tihti kirjutatakse S/N või SNR, on suhteline taustmüra signaali tugevuse mõõtmine. Suhet mõõdetakse tavaliselt detsibellides (DB) kasutades signaal-müra suhte valemit
30.0 RSSNR (dB) näitab tausta müra suurust.

RSRQ (Reference Signal Received Quality ): dB -8
RSRQ on samaväärne UMTS CPICH Ec/lo. Nii LTE RSRP kui ka LTE RSRQ parameetrid on kasutusel “Cell Selection ”-is (joonis 1)
RSRQ mõõtmine annab lisainformatsiooni kui RSRP ei ole piisav, et teha usaldatav üleandmine või elemendi uuesti valimise otsus
-8 RSRQ(dB) näitab viitesignaali kvaliteeti.
PCI ( Physical Cell ID): 457
PCI näitab füüsilist telefoni ID-d, antud mõõtmisel 457.
TAC ( Tracking Area Code ): 2031
TAC näitab jälgitavat suunakoodi, mis on antud mõõtmisel 2031.
ECI (E-UTRAN Cell Identifier ): 257071628
ECI – Et tuvastada elementi PLMN -i sees (Public Land Mobile Network),
antud mõõtmisel 257071628
eNB (eNodeB Identifier): 1004186
eNB on tarkvara mis on ühendatud mobiiltelefoni internetiga ja see suhtleb otse juhtmeta ühendusega telefone nagu tugijaama (BTS) GSM-võrkudes. Antud mõõtmisel on see 1004186
LCID ( Local Cell Identifier): 12
LCID näitab kohaliku telefoni identifitseerija, antud mõõtmisel 12
NID1 (Network ID): 152
NID2 (Network ID): 1
NID1 ja NID2 näitavad kasutatava võrgu ID-d. Mis on antud mõõtmistel (1) 152 ja (2) 1
Võimsusmõõturi andmed (parempoolne)
RSRP (Reference Signal Received) dBm -103
Viide signaalile vastava jõu jaoks. RSRP on RSSI tüübi mõõtmine, sellele on
teatavaid definitsioone ja detaile. Teisisõnu RSRP defineeritakse kui tagavara elementide kaasabi lineaarset keskmist, mis kannab toiteelemendile omast võrde signaali arvestatud signaali laineala mõõtmise sees, seega RSRP mõõdetakse ainult sümbolites mis kannavad RS'i.
-103 RSRP (dBm) näitab signaali keskmist laineala.
RSRQ (Reference Signal Received Quality) dB -13
RSRQ on samaväärne UMTS CPICH Ec/lo. Nii LTE RSRP kui ka LTE RSRQ parameetrid on kasutusel “Cell Selection”-is (joonis 1)
RSRQ mõõtmine annab lisainformatsiooni kui RSRP ei ole piisav, et teha usaldatav üleandmine või elemendi uuesti valimise otsus
-13 RSRQ (dB) näitab viite signaali kvaliteeti.
ASU (Arbitrary Strength Unit ) dBm 37
On täisarv saadud võrdelise signaali tugevusest, mida mõõdetakse mobiiltelefoniga.
Sellega on võimalik välja arvutada tegelik signaalitugevus, mõõdetud dBm(ja seeläbi vattides) valemi järgi. Siiski on valemid võrkudes 2G,3G ja 4G erinevad.
37 ASU (dBm) näitab mobiiltelefoniga mõõdetud võrdelist signaali tugevust.
PCI (Physical Cell ID): 341
PCI näitab füüsilist telefoni ID-d, antud mõõtmisel 341.
NID1 (Network ID): 113
NID2 (Networkk ID):2
NID1 ja NID2 näitavad kasutatava võrgu ID-d. Mis on antud mõõtmis tulemustel (1) 113 ja (2) 2

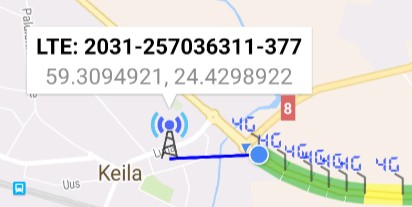

Tugijaama info (LTE e. 4G)
LTE:2031-257036311-377
Kordinaadid: 59.3094921,24.4298922
Mõõtepunkti info
LTE |24802|2031|257135115
Kordinaadid: 59.3147434,24.6800825

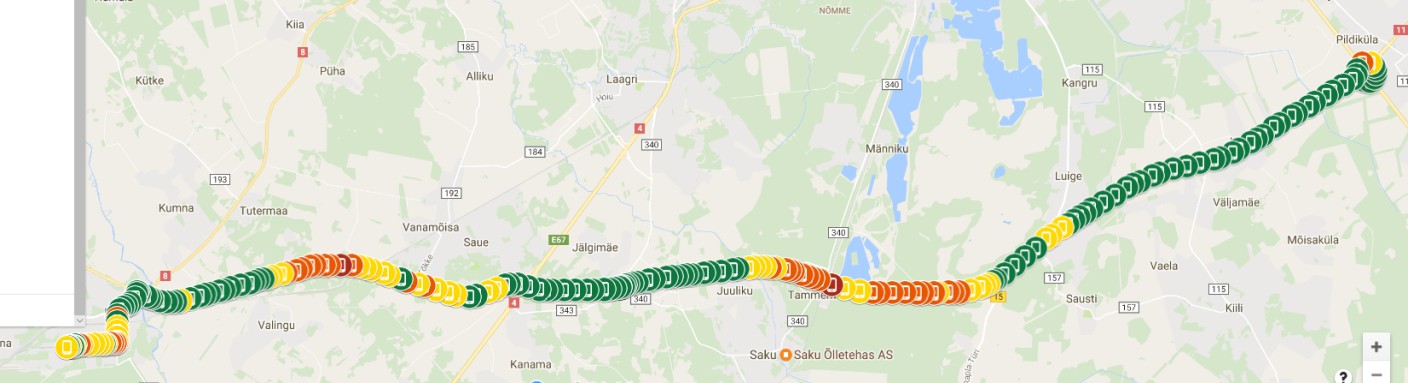

Andmete järel-analüüs
https://drive.google.com/open?id=1DL1Zyv6O0CnmgtoR8ekl-Up-yCw&usp=sharing
Kas mõõtmise käigus on mobiilterminal vahetanud tugijaama (handover), kui siis mitu korda?
Jah, mõõtmise käigus on mobiilterminal vahetanud tugijaama, 28 korda.

Mitme erineva tugijaamaga on mobiilterminal ühendatud olnud?
Mobiilterminal oli ühendatud 197-me erineva tugijaamaga.

Aruandes esitada:
Mõõtmiste asukoht: Harjumaakond, Keila linnast Tallinna ringteeni.
Mõõtmiste aeg: 14.12.2016
Alguse ja lõpu kellaaeg: 14.00-14.30
Operaator : elisa EE
Võrgutehnoloogia (GSM, UMTS, LTE..): LTE
Millist transpordivahendit kasutades toimus mõõtmine? Auto

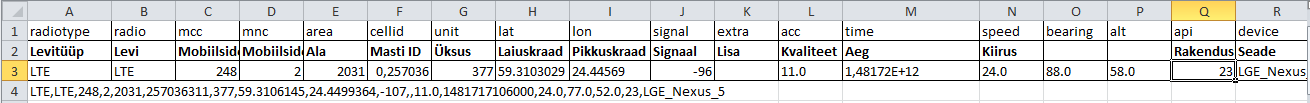

Mõõtmise alguses ülese märgitud signaalitugevuse näit ja sinna juurde kuuluvad selgitused. Ühe tugijaama kohta käiv informatsioon koos selgitustega. Ühe mõõtepunkti informatsioon koos selgitustega. Üks rida logifailist koos selgitustega esitatud andmete tähenduse kohta. Kas ja mitu korda on tugijaama vahetatud, mitme tugijaamaga on terminal mõõtmiste käigus ühenduses olnud
