Side 6 labor – Mobiilside kärgvõrk aruanne
Töötegija nimi:
************
Töö tegemise kuupäev:
Wed Det 14.12. 2016

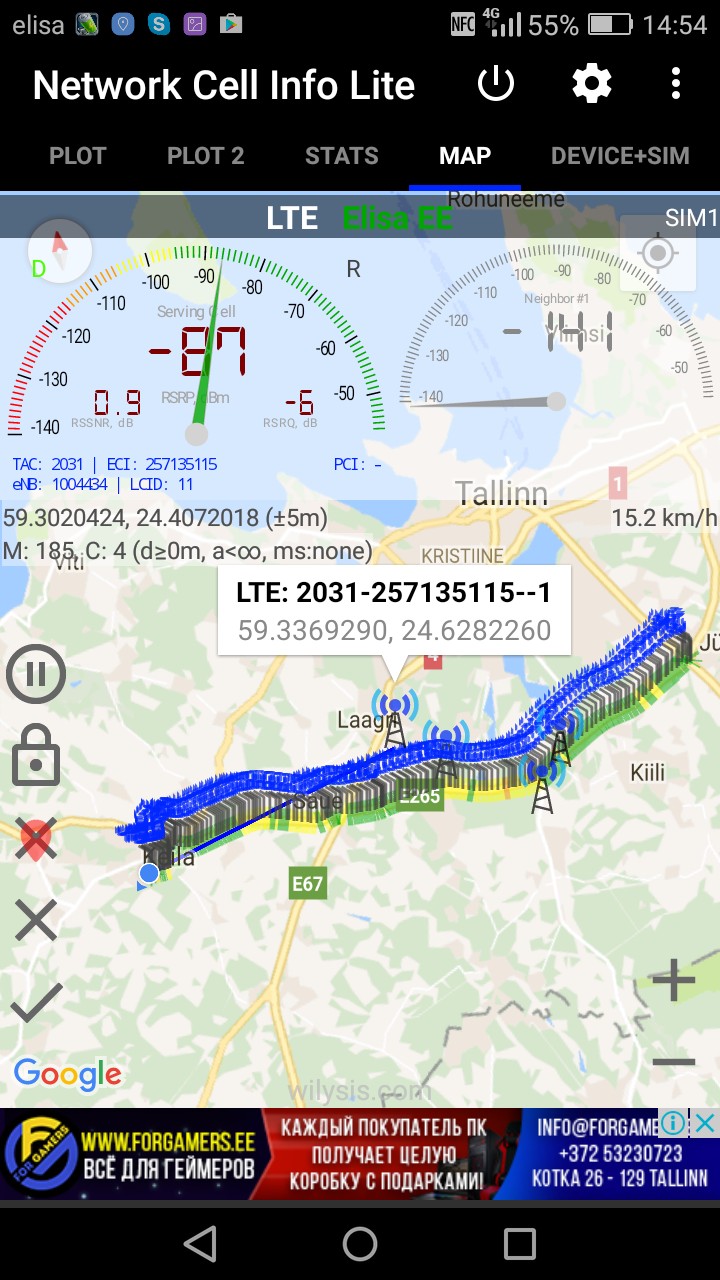

Andmete analüüs mobiilterminalis
Tugijaama kuvatud informatsioon
LTE: 2031 -257135115--1
Kordiinaadid: 59.3369290, 24.6282260
Võimsusmõõturi andmed
RSRP ( Reference Signal Received ): dBm -87
Viide signaalile vastava jõu jaoks. RSRP on RSSI tüübi mõõtmine, sellele on
teatavaid definitsioone ja detaile. Teisisõnu RSRP defineeritakse kui tagavara elementide kaasabi lineaarset keskmist, mis kannab toiteelemendile omast võrde signaali arvestatud signaali laineala mõõtmise sees, seega RSRP mõõdetakse ainult sümbolites mis kannavad RS'i.
RSRP (dBm) näitab signaali keskmist laineala.
RSSNR (Signal-To-Noise Ratio): dB 0.9
Analoog ja digitaal kommunikatsioonides, signaal - müra suhe, tihti kirjutatakse S/N või SNR, on suhteline taustmüra signaali tugevuse mõõtmine. Suhet mõõdetakse tavaliselt detsibellides (DB) kasutades signaal -müra suhte valemit
RSSNR (dB) näitab tausta müra suurust.

RSRQ (Reference Signal Received Quality ): dB -6
RSRQ on samaväärne UMTS CPICH Ec/lo. Nii LTE RSRP kui ka LTE RSRQ parameetrid on kasutusel “Cell Selection ”-is (joonis 1)
RSRQ mõõtmine annab lisainformatsiooni kui RSRP ei ole piisav, et teha usaldatav üleandmine või elemendi uuesti valimise otsus
RSRQ(dB) näitab viitesignaali kvaliteeti.
PCI ( Physical Cell ID): -
PCI näitab füüsilist telefoni ID-d, antud mõõtmisel 0
TAC ( Tracking Area Code ): 2031
TAC näitab jälgitavat suunakoodi, mis on antud mõõtmisel 2031
ECI (E-UTRAN Cell Identifier ): 257135115
ECI – Et tuvastada elementi PLMN -i sees (Public Land Mobile Network),
antud mõõtmisel 257135115
eNB (eNodeB Identifier): 1004434
eNB on tarkvara mis on ühendatud mobiiltelefoni internetiga ja see suhtleb otse juhtmeta ühendusega telefone nagu tugijaama (BTS) GSM-võrkudes. Antud mõõtmisel on see 1004434
LCID ( Local Cell Identifier): 11
LCID näitab kohaliku telefoni identifitseerija, antud mõõtmisel 11

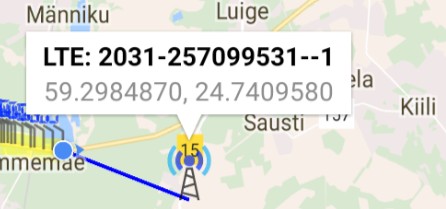

Tugijaama info (LTE e. 4G)
LTE: 2031-257099531--1
Kordinaadid:59.2984870, 24.7409580
Mõõtepunkti info

LTE: |24802|2031|257038860|472
Kordinaadid:59.3125701,24.5427383

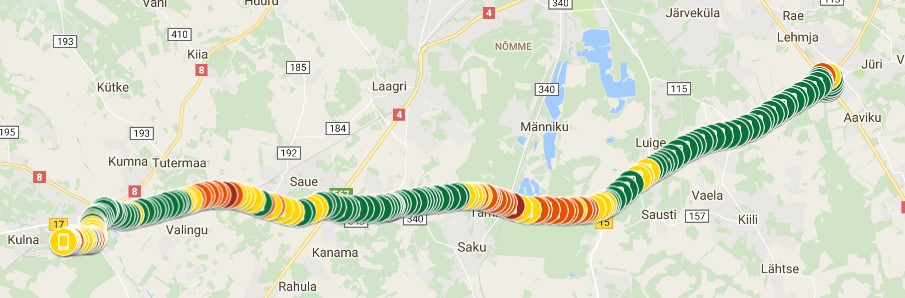

Andmete järel-analüüs

https://drive.google.com/open?id=1WK8VyVWoNGPIgCELmcBfymK2FTQ&usp=sharing
Kas mõõtmise käigus on mobiilterminal vahetanud tugijaama (handover), kui siis mitu korda?
Jah, mõõtmise käigus on mobiilterminal vahetanud tugijaama, 4 korda.
Mitme erineva tugijaamaga on mobiilterminal ühendatud olnud?
Mobiilterminal oli ühendatud 185-me erineva tugijaamaga.


Aruandes esitada:
Mõõtmiste asukoht: Harjumaakond, Keila linnast Tallinna ringteeni.
Mõõtmiste aeg: 14.12.2016
Alguse ja lõpu kellaaeg: 14.00-14.30
Operaator : elisa EE
Võrgutehnoloogia (GSM, UMTS, LTE..): LTE
Millist transpordivahendit kasutades toimus mõõtmine? Auto
Mõõtmise alguses ülese märgitud signaalitugevuse näit ja sinna juurde kuuluvad selgitused. Ühe tugijaama kohta käiv informatsioon koos selgitustega. Ühe mõõtepunkti informatsioon koos selgitustega. Üks rida logifailist koos selgitustega esitatud andmete tähenduse kohta. Kas ja mitu korda on tugijaama vahetatud, mitme tugijaamaga on terminal mõõtmiste käigus ühenduses olnud
