Lihvpingid (2)

Lihvpingid

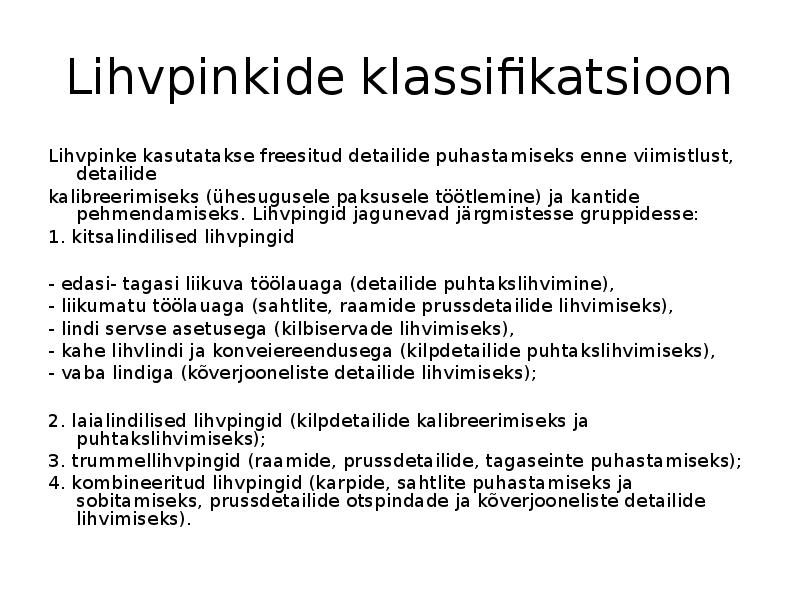

Lembi Palgi 2009/2010 Puidu masintöötlemise tehnoloogia T Lihvpinkide klassifikatsioon Lihvpinke kasutatakse freesitud detailide puhastamiseks enne viimistlust , detailide kalibreerimiseks (ühesugusele paksusele töötlemine) ja kantide pehmendamiseks. Lihvpingid jagunevad järgmistesse gruppidesse : 1. kitsalindilised lihvpingid

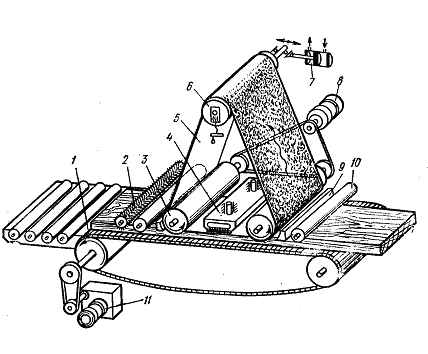

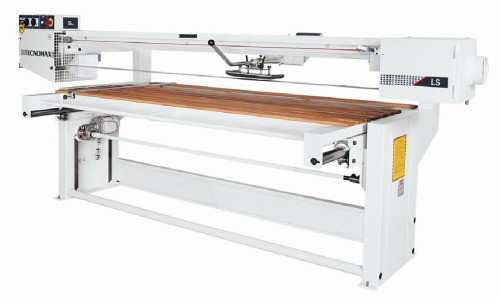

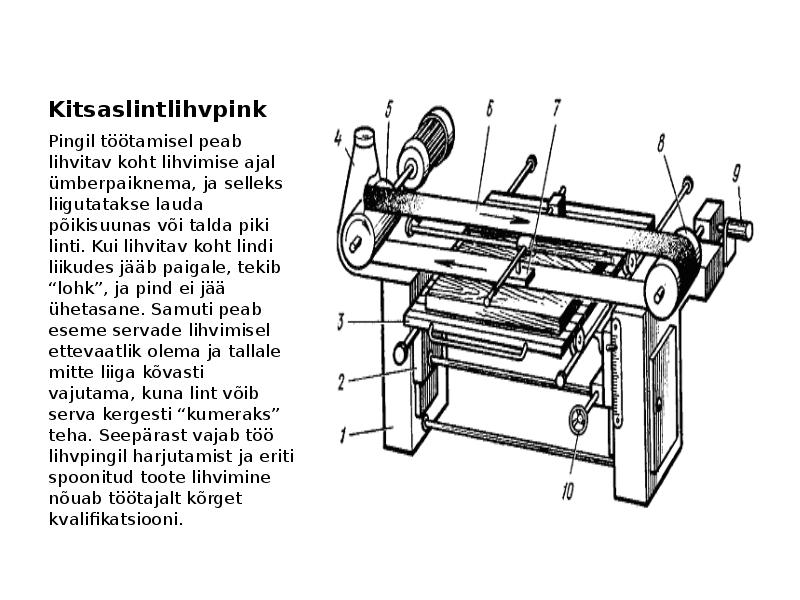

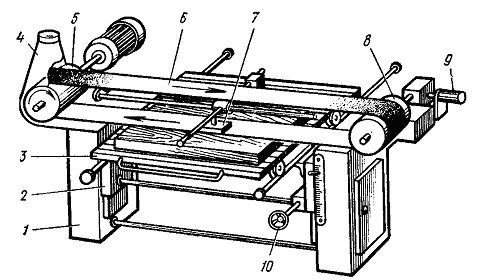

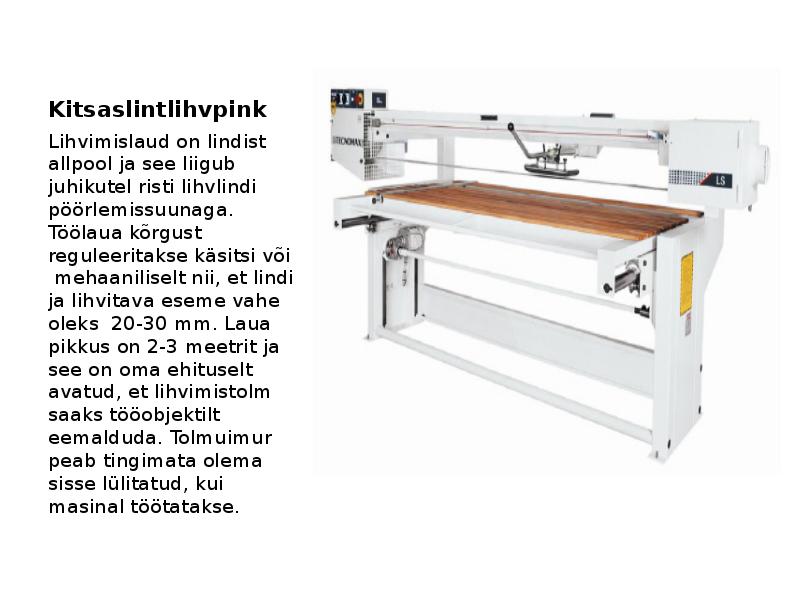

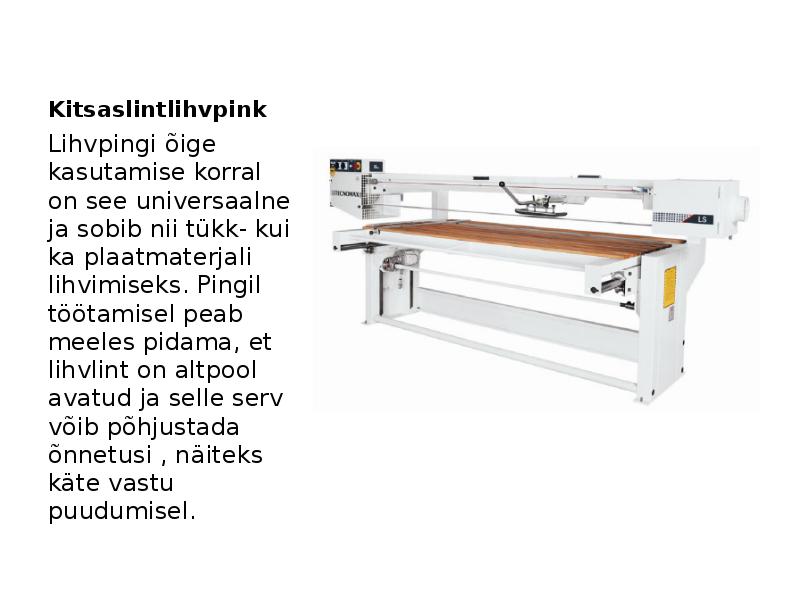

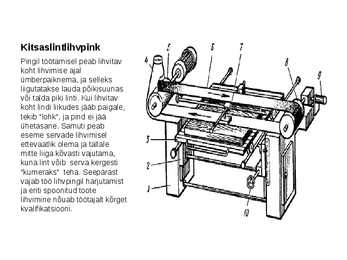

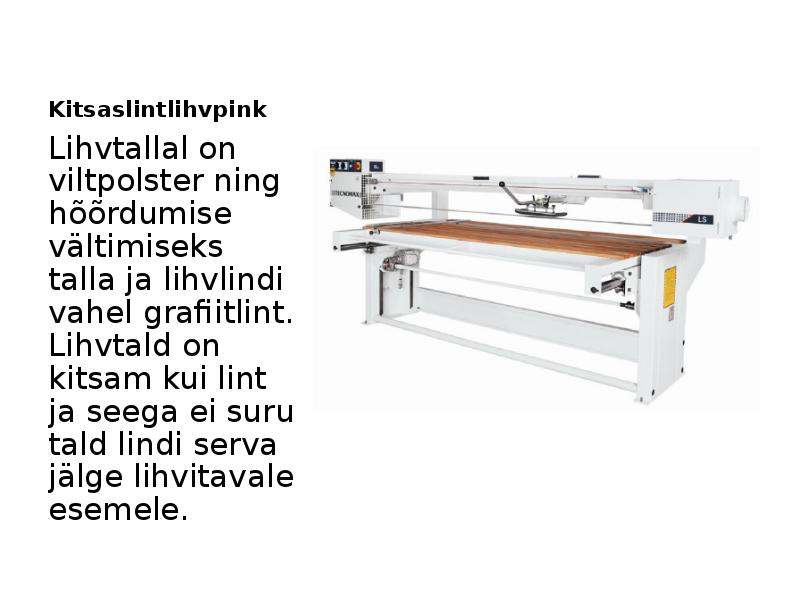

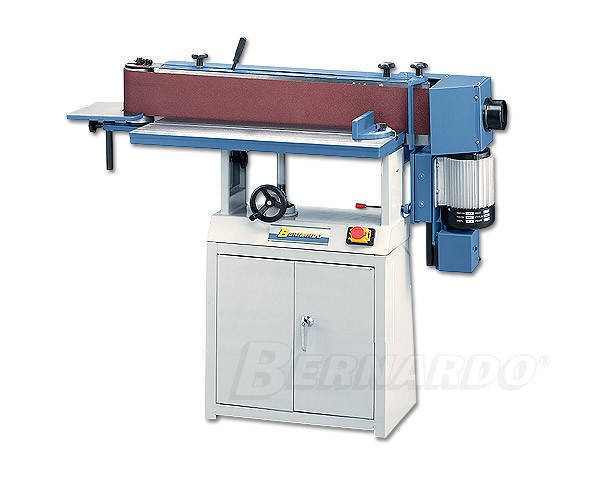

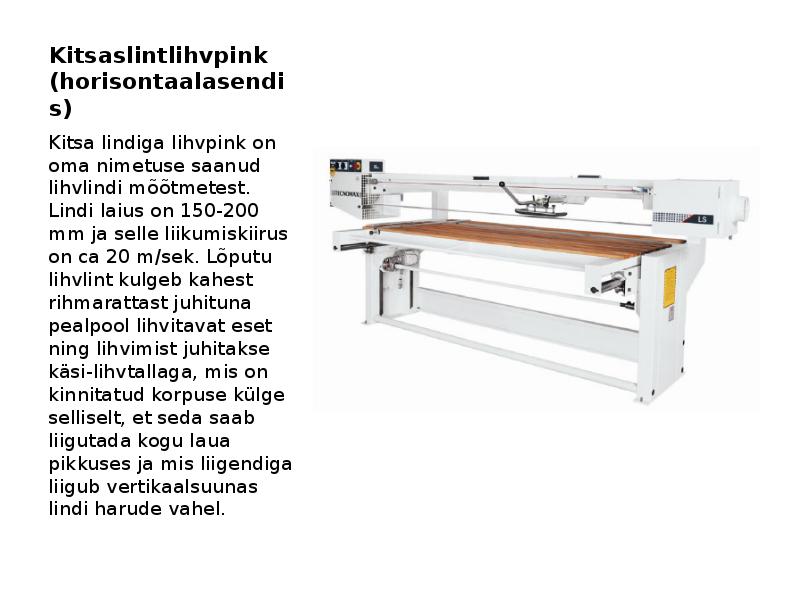

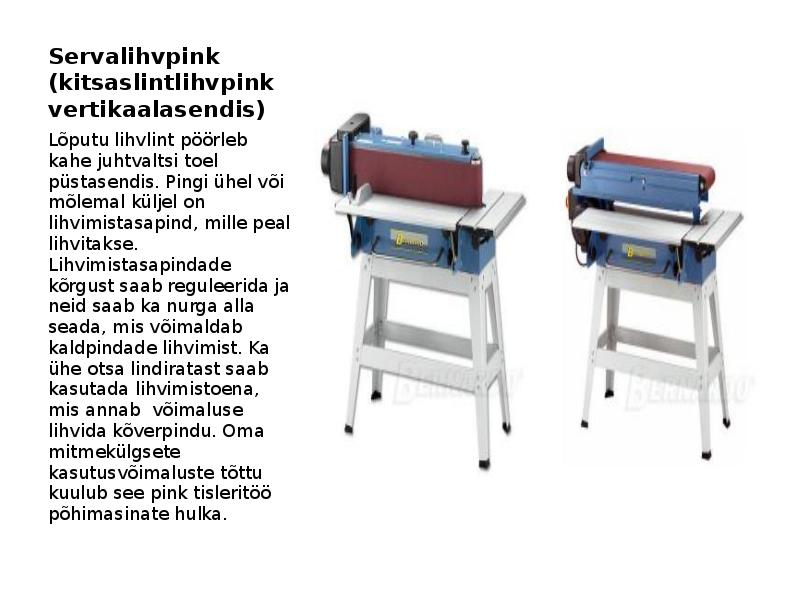

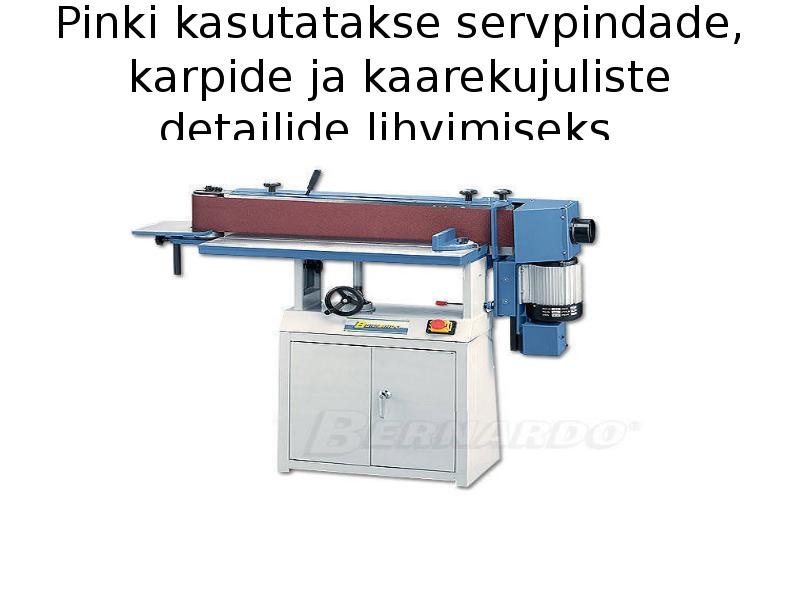

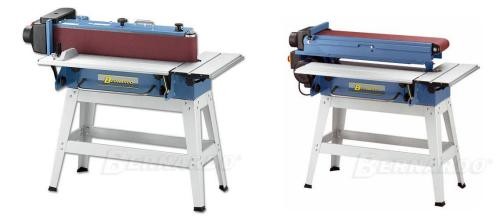

- edasi- tagasi liikuva töölauaga (detailide puhtakslihvimine), - liikumatu töölauaga (sahtlite, raamide prussdetailide lihvimiseks), - lindi servse asetusega (kilbiservade lihvimiseks), - kahe lihvlindi ja konveiereendusega (kilpdetailide puhtakslihvimiseks), - vaba lindiga (kõverjooneliste detailide lihvimiseks);

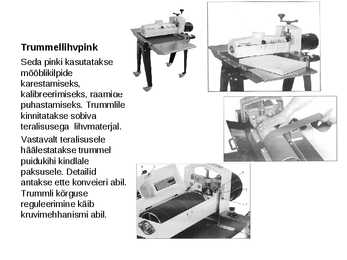

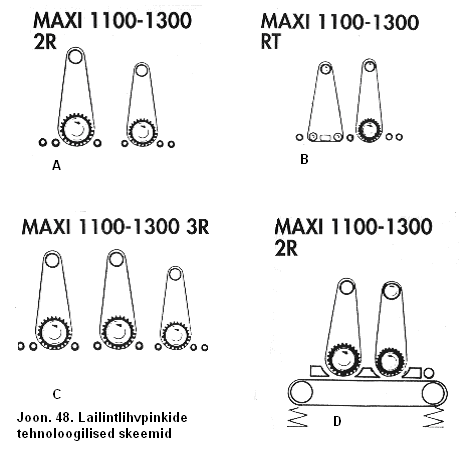

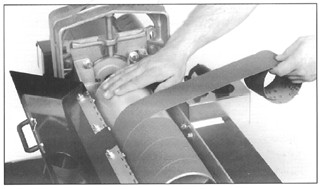

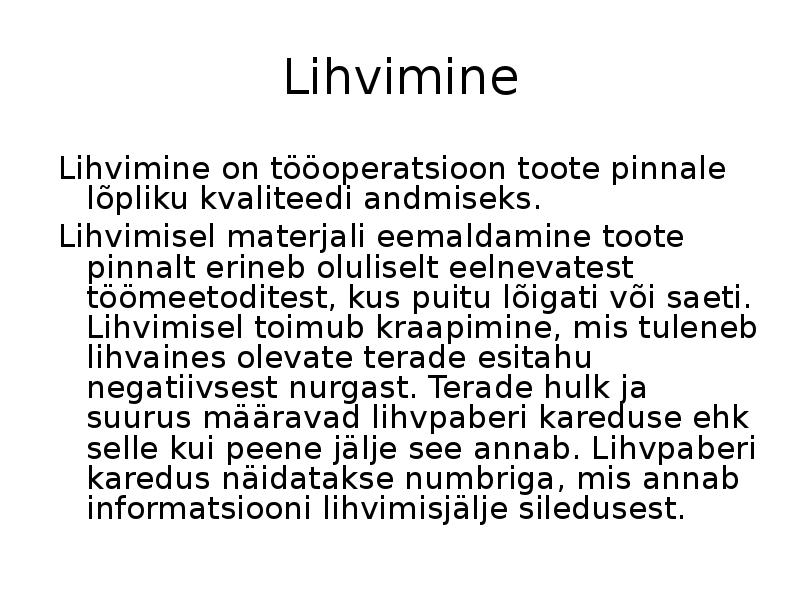

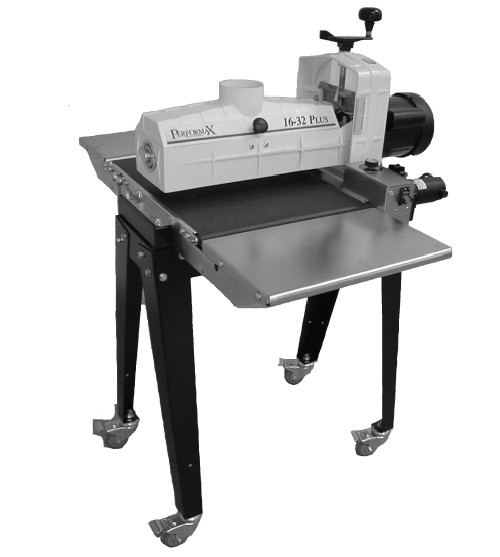

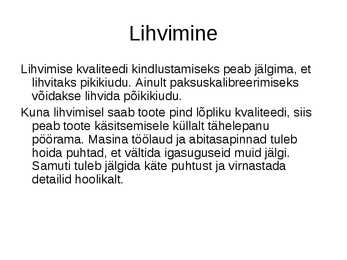

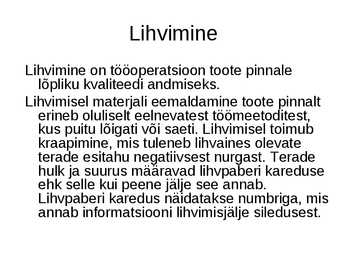

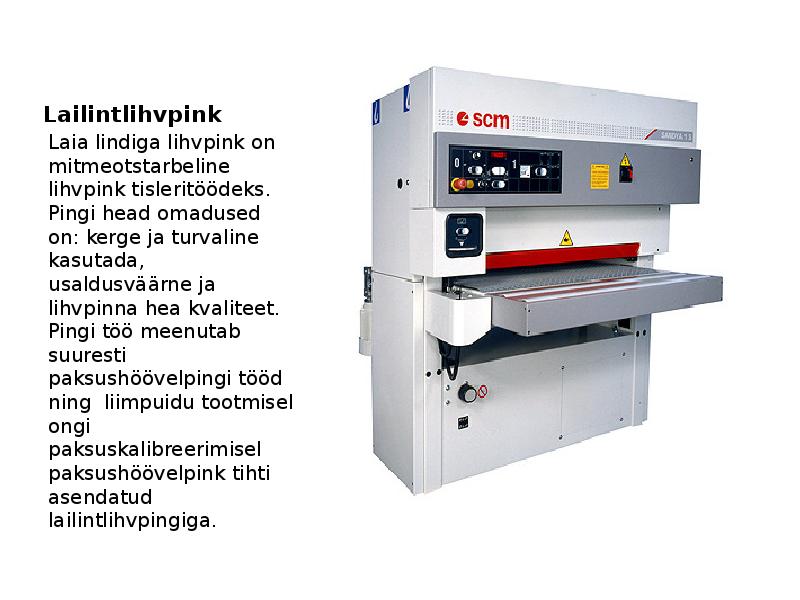

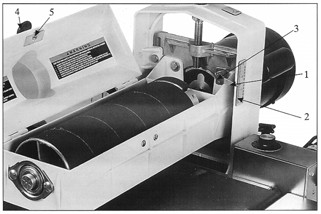

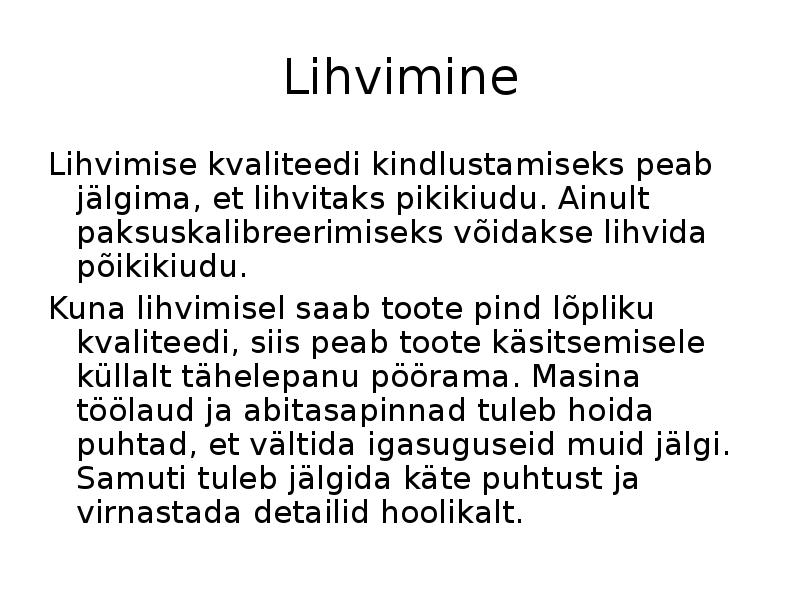

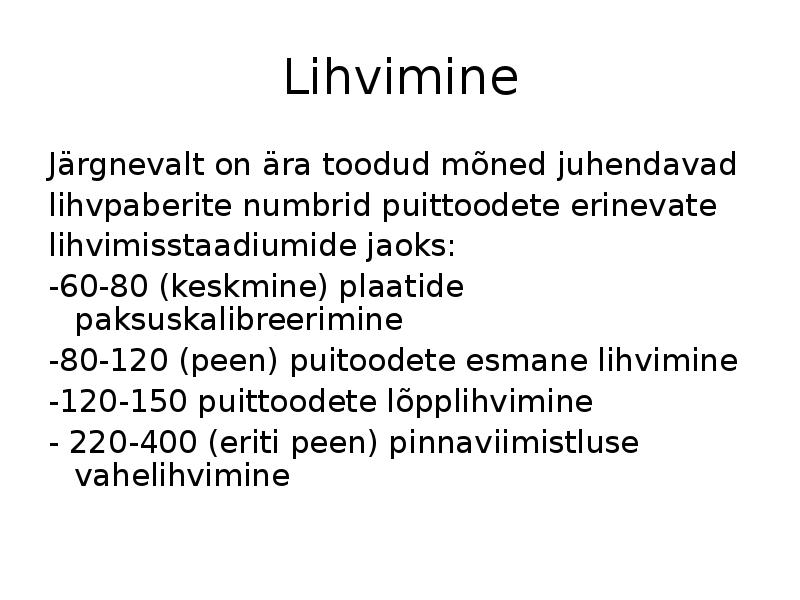

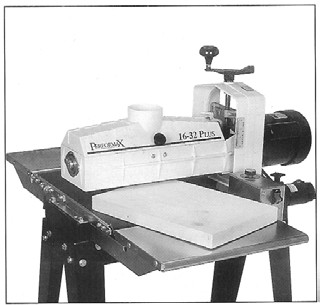

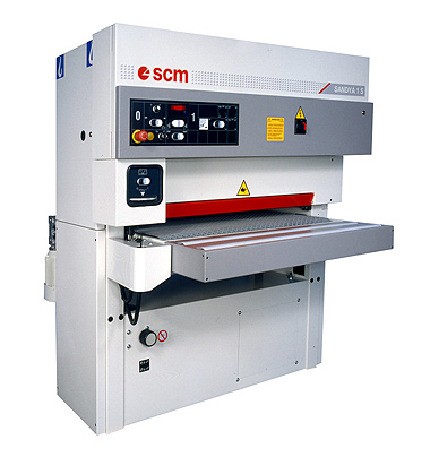

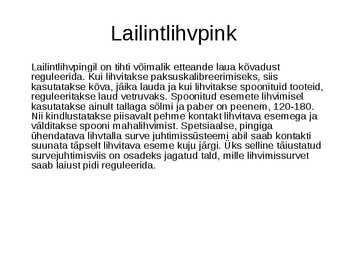

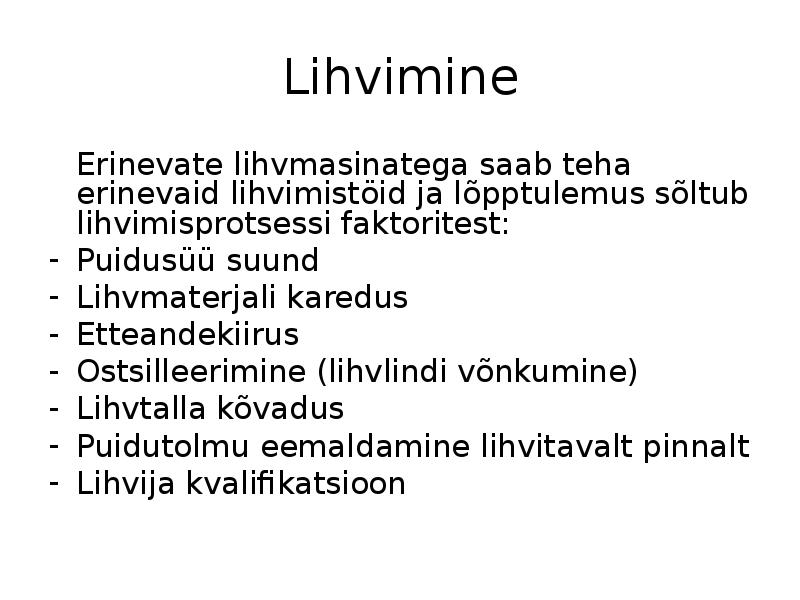

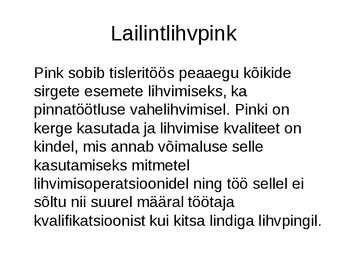

2. laialindilised lihvpingid (kilpdetailide kalibreerimiseks ja puhtakslihvimiseks); 3. trummellihvpingid (raamide, prussdetailide, tagaseinte puhastamiseks); 4. kombineeritud lihvpingid ( karpide , sahtlite puhastamiseks ja sobitamiseks, prussdetailide otspindade ja kõverjooneliste detailide lihvimiseks). Lihvimine Lihvimine on tööoperatsioon toote pinnale lõpliku kvaliteedi andmiseks . Lihvimisel materjali eemaldamine toote pinnalt erineb oluliselt eelnevatest töömeetoditest, kus puitu lõigati või saeti . Lihvimisel toimub kraapimine, mis tuleneb lihvaines olevate terade esitahu negatiivsest nurgast. Terade hulk ja suurus määravad lihvpaberi kareduse ehk selle kui peene jälje see annab. Lihvpaberi karedus näidatakse numbriga, mis annab informatsiooni lihvimisjälje siledusest. Lihvimine Järgnevalt on ära toodud mõned juhendavad lihvpaberite numbrid puittoodete erinevate lihvimisstaadiumide jaoks: -60-80 (keskmine) plaatide paksuskalibreerimine -80-120 (peen) puitoodete esmane lihvimine -120-150 puittoodete lõpplihvimine - 220-400 (eriti peen) pinnaviimistluse vahelihvimine Lihvimine Lihvimise kvaliteedi kindlustamiseks peab jälgima, et lihvitaks pikikiudu. Ainult paksuskalibreerimiseks võidakse lihvida põikikiudu. Kuna lihvimisel saab toote pind lõpliku kvaliteedi, siis peab toote käsitsemisele küllalt tähelepanu pöörama. Masina töölaud ja abitasapinnad tuleb hoida puhtad, et vältida igasuguseid muid jälgi. Samuti tuleb jälgida käte puhtust ja virnastada detailid hoolikalt. Lihvimine Erinevate lihvmasinatega saab teha erinevaid lihvimistöid ja lõpptulemus sõltub lihvimisprotsessi faktoritest: - Puidusüü suund - Lihvmaterjali karedus - Etteandekiirus - Ostsilleerimine (lihvlindi võnkumine) - Lihvtalla kõvadus - Puidutolmu eemaldamine lihvitavalt pinnalt - Lihvija kvalifikatsioon Kitsaslintlihvpink (horisontaalasendis) Kitsa lindiga lihvpink on oma nimetuse saanud lihvlindi mõõtmetest. Lindi laius on 150-200 mm ja selle liikumiskiirus on ca 20 m/sek. Lõputu lihvlint kulgeb kahest rihmarattast juhituna pealpool lihvitavat eset ning lihvimist juhitakse käsi-lihvtallaga, mis on kinnitatud korpuse külge selliselt , et seda saab liigutada kogu laua pikkuses ja mis liigendiga liigub vertikaalsuunas lindi harude vahel. Kitsaslintlihvpink Lihvtallal on viltpolster ning hõõrdumise vältimiseks talla ja lihvlindi vahel grafiitlint. Lihvtald on kitsam kui lint ja seega ei suru tald lindi serva jälge lihvitavale esemele. Kitsaslintlihvpink Lihvimislaud on lindist allpool ja see liigub juhikutel risti lihvlindi pöörlemissuunaga. Töölaua kõrgust reguleeritakse käsitsi või mehaaniliselt nii, et lindi ja lihvitava eseme vahe oleks 20-30 mm. Laua pikkus on 2-3 meetrit ja see on oma ehituselt avatud, et lihvimistolm saaks tööobjektilt eemalduda. Tolmuimur peab tingimata olema sisse lülitatud, kui masinal töötatakse. Kitsaslintlihvpink Pingil töötamisel peab lihvitav koht lihvimise ajal ümberpaiknema, ja selleks liigutatakse lauda põikisuunas või talda piki linti. Kui lihvitav koht lindi liikudes jääb paigale, tekib " lohk ", ja pind ei jää ühetasane. Samuti peab eseme servade lihvimisel ettevaatlik olema ja tallale mitte liiga kõvasti vajutama , kuna lint võib serva kergesti "kumeraks" teha. Seepärast vajab töö lihvpingil harjutamist ja eriti spoonitud toote lihvimine nõuab töötajalt kõrget kvalifikatsiooni. Kitsaslintlihvpink Lihvpingi õige kasutamise korral on see universaalne ja sobib nii tükk- kui ka plaatmaterjali lihvimiseks. Pingil töötamisel peab meeles pidama , et lihvlint on altpool avatud ja selle serv võib põhjustada õnnetusi , näiteks käte vastu puudumisel. Servalihvpink (kitsaslintlihvpink vertikaalasendis) Lõputu lihvlint pöörleb kahe juhtvaltsi toel püstasendis. Pingi ühel või mõlemal küljel on lihvimistasapind, mille peal lihvitakse. Lihvimistasapindade kõrgust saab reguleerida ja neid saab ka nurga alla seada, mis võimaldab kaldpindade lihvimist. Ka ühe otsa lindiratast saab kasutada lihvimistoena, mis annab võimaluse lihvida kõverpindu. Oma mitmekülgsete kasutusvõimaluste tõttu kuulub see pink tisleritöö põhimasinate hulka. Pinki kasutatakse servpindade, karpide ja kaarekujuliste detailide lihvimiseks. Lailintlihvpink Laia lindiga lihvpink on mitmeotstarbeline lihvpink tisleritöödeks. Pingi head omadused on: kerge ja turvaline kasutada, usaldusväärne ja lihvpinna hea kvaliteet. Pingi töö meenutab suuresti paksushöövelpingi tööd ning liimpuidu tootmisel ongi paksuskalibreerimisel paksushöövelpink tihti asendatud lailintlihvpingiga. Lailintlihvpink Lihvimise paksust reguleeritakse alumise reguleeritava töölauaga ja ese antakse ette pöörleva lintkonveieri abiga. Pingid on oma ehituselt erinevad, ülemisi lihvimissõlmi võib olla 1-4 ja nende töö lihvimiskohal võib olla rullikute või talla abil tehtav. Viimase sõlmena võib olla hari, mis lõpuks puhastab eseme lihvtolmust. Lihvimissõlmedel on osttsillatsioon, lindi külgliikumine, mille eesmärgiks on pidada lint kauem puhtana, et lihvimistolm linti ei "ummistaks". Lailintlihvpink Lihvlint on lõputu, see liigub kontaktvaltsi ja juhtvaltsi ning lihvimiskohta tugirulliku või ­talla kaudu. Lindi lihvimislaius on 600- 1500 mm. Pingi kõiki lihvimissõlmi saab kasutada ükshaaval või korraga, olenevalt vajadusest. Etteande suunas esimene lihvimissõlm on kummikattega või metalltrummel, millega saadakse kontakt lihvitava esemega. Trummelsõlm teeb jämedama paksus- ja alglihvimise ning lihvpaberi karedus on 60-80. Teine ja kolmas lihvimissõlm toimivad survetallaga , ja nende lihvimissurve saadakse talda suruõhku juhtides. Nii on lihvimissurve esemele pehmem ja lihvpaber järjest peenem , andes siledama pinna. Paberi karedus tallaga sõlmedes on 100- 180. Lailintlihvpink Lailintlihvpingil on tihti võimalik etteande laua kõvadust reguleerida. Kui lihvitakse paksuskalibreerimiseks, siis kasutatakse kõva, jäika lauda ja kui lihvitakse spoonituid tooteid, reguleeritakse laud vetruvaks. Spoonitud esemete lihvimisel kasutatakse ainult tallaga sõlmi ja paber on peenem, 120-180. Nii kindlustatakse piisavalt pehme kontakt lihvitava esemega ja välditakse spooni mahalihvimist. Spetsiaalse, pingiga ühendatava lihvtalla surve juhtimissüsteemi abil saab kontakti suunata täpselt lihvitava eseme kuju järgi. Üks selline täiustatud survejuhtimisviis on osadeks jagatud tald, mille lihvimissurvet saab laiust pidi reguleerida. Lailintlihvpink Pink sobib tisleritöös peaaegu kõikide sirgete esemete lihvimiseks, ka pinnatöötluse vahelihvimisel. Pinki on kerge kasutada ja lihvimise kvaliteet on kindel, mis annab võimaluse selle kasutamiseks mitmetel lihvimisoperatsioonidel ning töö sellel ei sõltu nii suurel määral töötaja kvalifikatsioonist kui kitsa lindiga lihvpingil. Ketaslihvpink Pingi lõikeelemendiks on lihvketas. Lihvketas on kinnitatud võllile ja käivitatakse kiilrihmadega. Lihvketta töölaud on kallutatav. Lihvketast kasutatakse sahtlite sobitamisel. Ketaslihvseade Üks uuem modifikatsioon vormide lihvimiseks on lihvketastest koostatud lihvseade. Lihvketas kujutab endast ümmargust, umbes 100-300 mm diameetriga lihvpaberiketast. Millele on radiaalsuunas asetatud kitsad , 5-10 mm laiused lihvpaberi ribad , mis on keskelt üksteise külge kinnitatud. Keskkoht on plastiga tugevdatud ja seal on kinnitusava. Selliseid lihvkettaid paigaldatakse üksteise peale spetsiaalselt kavandatud seadme võllile nii, et nende vahele mahuks õhuke, umbes 5 mm paksune vaherõngas. Ketaslihvseade Sõltuvalt seadme ehitusest mahub lihvkettaid sinna 5- 30, ja nii saadakse soovitud laiusega lihvpind. Seadme töö põhineb sellel, et pöörlemisel lihvpaberiribad keerduvad ja tekitavad elastse, vormidega sobiva lihv pinna, millega saab õrnalt lihvida mitmesuguse kujuga detaile. Lihvimisseade sobib eriti profiilservade ja vormi painutatud detailide viimistluslihvimiseks. Trummellihvpink Seda pinki kasutatakse mööblikilpide karestamiseks, kalibreerimiseks, raamide puhastamiseks. Trummlile kinnitatakse sobiva teralisusega lihvmaterjal. Vastavalt teralisusele häälestatakse trummel puidukihi kindlale paksusele. Detailid antakse ette konveieri abil. Trummli kõrguse reguleerimine käib kruvimehhanismi abil. Kombineeritud lihvpink

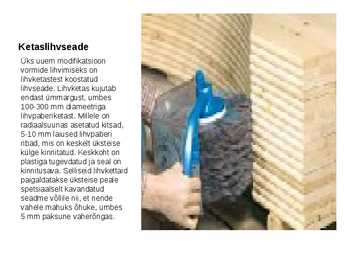

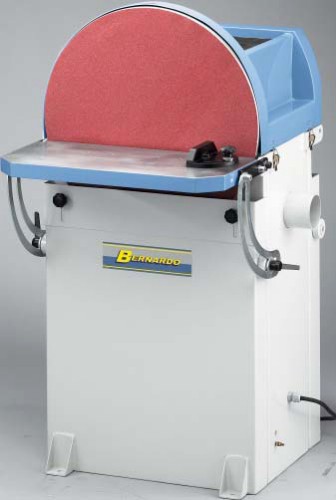

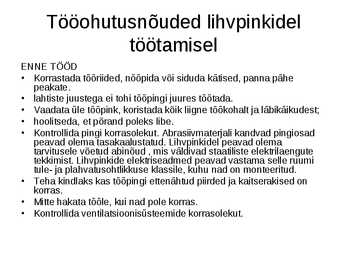

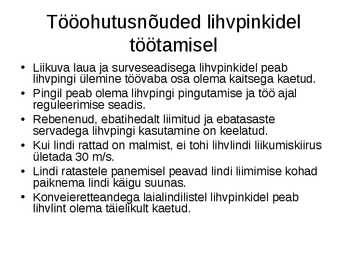

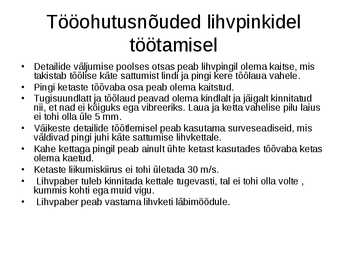

Kombineeritud lihvpingid on ette nähtud karpide, sahtlite puhastamiseks ja sobitamiseks, prussdetailide otspindade ja kõverjooneliste detailide lihvimiseks. Tööohutusnõuded lihvpinkidel töötamisel ENNE TÖÖD · Korrastada tööriided, nööpida või siduda kätised, panna pähe peakate . · lahtiste juustega ei tohi tööpingi juures töötada. · Vaadata üle tööpink, koristada kõik liigne töökohalt ja läbikäikudest; · hoolitseda, et põrand poleks libe. · Kontrollida pingi korrasolekut. Abrasiivmaterjali kandvad pingiosad peavad olema tasakaalustatud. Lihvpinkidel peavad olema tarvitusele võetud abinõud , mis väldivad staatiliste elektrilaengute tekkimist. Lihvpinkide elektriseadmed peavad vastama selle ruumi tule- ja plahvatusohtlikkuse klassile, kuhu nad on monteeritud. · Teha kindlaks kas tööpingi ettenähtud piirded ja kaitserakised on korras. · Mitte hakata tööle, kui nad pole korras. · Kontrollida ventilatsioonisüsteemide korrasolekut. Tööohutusnõuded lihvpinkidel töötamisel TÖÖ AJAL · Mitte anda ega võtta vastu esemeid üle töötava tööpingi. · Tööpink tuleb seisata: - töökohalt ajutiselt lahkudes; - rikete ilmnemisel tööpingi juures; - elektrienergia katkemisel; - tööpingi puhastamisel. Tööohutusnõuded lihvpinkidel töötamisel · Liikuva laua ja surveseadisega lihvpinkidel peab lihvpingi ülemine töövaba osa olema kaitsega kaetud. · Pingil peab olema lihvpingi pingutamise ja töö ajal reguleerimise seadis. · Rebenenud, ebatihedalt liimitud ja ebatasaste servadega lihvpingi kasutamine on keelatud. · Kui lindi rattad on malmist , ei tohi lihvlindi liikumiskiirus ületada 30 m/s. · Lindi ratastele panemisel peavad lindi liimimise kohad paiknema lindi käigu suunas. · Konveieretteandega laialindilistel lihvpinkidel peab lihvlint olema täielikult kaetud. Tööohutusnõuded lihvpinkidel töötamisel · Detailide väljumise poolses otsas peab lihvpingil olema kaitse, mis takistab töölise käte sattumist lindi ja pingi kere töölaua vahele. · Pingi ketaste töövaba osa peab olema kaitstud. · Tugisuundlatt ja töölaud peavad olema kindlalt ja jäigalt kinnitatud nii, et nad ei kõiguks ega vibreeriks. Laua ja ketta vahelise pilu laius ei tohi olla üle 5 mm. · Väikeste detailide töötlemisel peab kasutama surveseadiseid, mis väldivad pingi juhi käte sattumise lihvkettale. · Kahe kettaga pingil peab ainult ühte ketast kasutades töövaba ketas olema kaetud. · Ketaste liikumiskiirus ei tohi ületada 30 m/s. · Lihvpaber tuleb kinnitada kettale tugevasti, tal ei tohi olla volte , kummis kohti ega muid vigu. · Lihvpaber peab vastama lihvketi läbimõõdule. Tööohutusnõuded lihvpinkidel töötamisel PÄRAST TÖÖD · Puhastada ja korrastada tööpink ja töökoht. · Korrastada tööriietus ja individuaalkaitsevahendid ning paigutada need selleks ettenähtud kohta. · Teatada vahetule ülemusele kõikidest töö ajal märgatud tööpingi riketest. · Pesta nägu ja käsi, käia dusi all.
