VÕRUMAA KUTSEHARIDUSKESKUS
Puidutehnoloogi õppetool
Rivo Ojalill
PT-12
Lihvpingid
Referaat õppeaines „Masinelemendid“
Juhendaja Uudo Palgi
Väimela 2013

Sisukord

Sisukord 2
Kitsaslintlihvpink 3
Servalihvpink 4
Lailintlihvpink 5
Ketaslihvpink 6
Trummellihvpink 7
Kombineeritud lihvpink 8

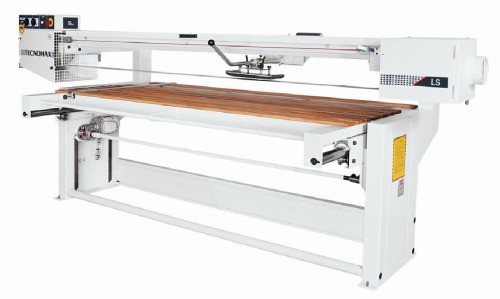

Kitsaslintlihvpink

Kitsa lindiga lihvpink on oma nimetuse saanud lihvlindi mõõtmetest. Lindi laius on 150-200 mm ja selle liikumiskiirus on ca 20 m/sek. Lõputu lihvlint kulgeb kahest rihmarattast juhituna pealpool lihvitavat eset ning lihvimist juhitakse käsi-lihvtallaga, mis on kinnitatud korpuse külge selliselt , et seda saab liigutada kogu laua pikkuses ja mis liigendiga liigub vertikaalsuunas lindi harude vahel.
Lihvtallal on viltpolster ning hõõrdumise vältimiseks talla ja lihvlindi vahel grafiitlint. Lihvtald on kitsam kui lint ja seega ei suru tald lindi serva jälge lihvitavale esemele.
Lihvimislaud on lindist allpool ja see liigub juhikutel risti lihvlindi pöörlemissuunaga. Töölaua kõrgust reguleeritakse käsitsi või mehaaniliselt nii, et lindi ja lihvitava eseme vahe oleks 20-30 mm. Laua pikkus on 2-3 meetrit ja see on oma ehituselt avatud, et lihvimistolm saaks tööobjektilt eemalduda. Tolmuimur peab tingimata olema sisse lülitatud, kui masinal töötatakse.
Lihvpingi õige kasutamise korral on see universaalne ja sobib nii tükk- kui kaplaatmaterjali lihvimiseks. Pingil töötamisel peab meeles pidama , et lihvlint on altpool avatud ja selle serv võib põhjustada õnnetusi , näiteks käte vastu puudumisel.

Servalihvpink

Lõputu lihvlint pöörleb kahe juhtvaltsi toel püstasendis. Pingi ühel või mõlemal küljel on lihvimistasapind, mille peal lihvitakse. Lihvimistasapindade kõrgust saab reguleerida ja neid saab ka nurga alla seada, mis võimaldab kaldpindade lihvimist. Ka ühe otsa lindiratast saab kasutada lihvimistoena, mis annab võimaluse lihvida kõverpindu. Oma mitmekülgsete kasutusvõimaluste tõttu kuulub see pink tisleritöö põhimasinate hulka. Pinki kasutatakse servpindade, karpide ja kaarekujuliste detailide lihvimiseks.

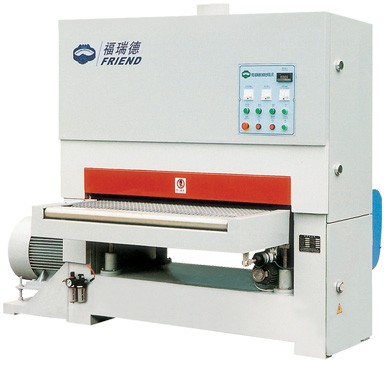

Lailintlihvpink

Laia lindiga lihvpink on mitmeotstarbeline lihvpink tisleritöödeks. Pingi head omadused on: kerge ja turvaline kasutada, usaldusväärne ja lihvpinna hea kvaliteet. Pingi töö meenutab suuresti paksushöövelpingi tööd ning liimpuidu tootmisel ongi paksuskalibreerimisel paksushöövelpink tihti asendatud lailintlihvpingiga. Lihvimise paksust reguleeritakse alumise reguleeritava töölauaga ja ese antakse ette pöörleva lintkonveieri abiga. Pingid on oma ehituselt erinevad, ülemisi lihvimissõlmi võib olla 1-4 ja nende töö lihvimiskohal võib olla rullikute või talla abil tehtav. Viimase sõlmena võib olla hari, mis lõpuks puhastab eseme lihvtolmust. Lihvimissõlmedel on osttsillatsioon, lindi külgliikumine, mille eesmärgiks on pidada lint kauem puhtana, et lihvimistolm linti ei ummistaks. Lihvlint on lõputu, see liigub kontaktvaltsi ja juhtvaltsi ning lihvimiskohta tugirulliku või –talla kaudu. Lindi lihvimislaius on 600-1500 mm. Pingi kõiki lihvimissõlmi saab kasutada ükshaaval või korraga, olenevalt vajadusest. Etteande suunas esimene lihvimissõlm on kummikattega või metalltrummel, millega saadakse kontakt lihvitava esemega. Trummelsõlm teeb jämedama paksus- ja alglihvimise ning lihvpaberi karedus on 60-80. Teine ja kolmas lihvimissõlm toimivad survetallaga , ja nende lihvimissurve saadakse talda suruõhku juhtides. Nii on lihvimissurve esemele pehmem ja lihvpaber järjest peenem, andes siledama pinna.
Lailintlihvpingil on tihti võimalik etteande laua kõvadust reguleerida. Kui lihvitakse paksuskalibreerimiseks, siis kasutatakse kõva, jäika lauda ja kui lihvitakse spoonituid tooteid, reguleeritakse laud vetruvaks. Spoonitud esemete lihvimisel kasutatakse ainult tallaga sõlmi ja paber on peenem, 120-180. Nii kindlustatakse piisavalt pehme kontakt lihvitava esemega ja välditakse spooni mahalihvimist. Spetsiaalse, pingiga ühendatava lihvtalla surve juhtimissüsteemi abil saab kontakti suunata täpselt lihvitava eseme kuju järgi. Üks selline täiustatud survejuhtimisviis on osadeks jagatud tald, mille lihvimissurvet saab laiust pidi reguleerida. Pink sobib tisleritöös peaaegu kõikide sirgete esemete lihvimiseks, ka pinnatöötluse vahelihvimiseks.

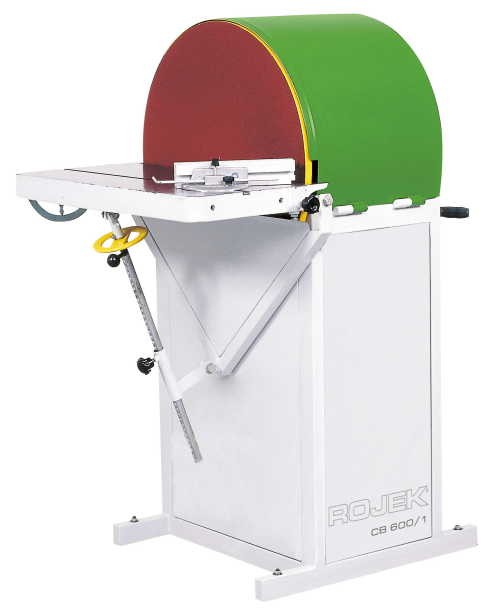

Ketaslihvpink

Pingi lõikeelemendiks on lihvketas. Lihvketas on kinnitatud võllile ja käivitatakse kiilrihmadega. Lihvketta töölaud on kallutatav. Lihvketast kasutatakse sahtlite sobitamisel.

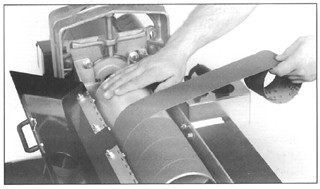

Trummellihvpink

Seda pinki kasutatakse mööblikilpide karestamiseks, kalibreerimiseks, raamide puhastamiseks . Trummlile kinnitatakse sobiva teralisusega lihvmaterjal. Vastavalt teralisusele häälestatakse trummel puidukihi kindlale paksusele . Detailid antakse ette konveieri abil. Trummli kõrguse reguleerimine käib kruvimehhanismi abil.

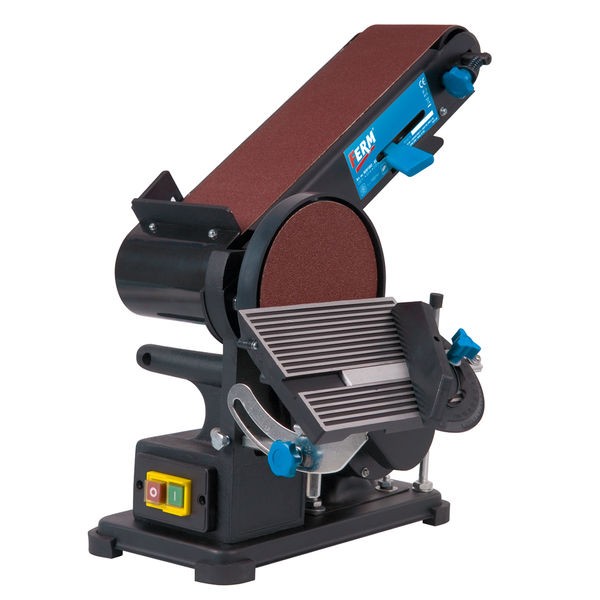

Kombineeritud lihvpink

Kombineeritud lihvpingid on ette nähtud karpide, sahtlite puhastamiseks ja sobitamiseks, prussdetailide otspindade ja kõverjooneliste detailide lihvimiseks.
