Tallinna Tehnikaülikool
Elektriajamite ja jõuelektroonika instituut















SISSEJUHATUS DIGITAALTEHNIKASSE

Jadaloendur
















Juhendaja : Madis Lehtla
Üliõpilane: Rainer  Sild
118421 AAAB








Tallinn
2012
Loendamine.
Koostada jadaloenduri  loogikaskeem  koos 7-segmendilise indikaatoriga ning kontrollida selle
tööd MultiSimi tarkvaraga.
Digitaaltehnikas kasutame signaali, millel on kaks olekut „0“ (väljas) ja „1“ (sees), nende kahe
olekuga saame moodustada erinevaid arvsüsteeme ning arvnumbreid. Antud ülesandel
kasutame kahendkoodi, mille valem on:
3
2
1
0
 ... 2   2   2   2
3
2
1
0
Sümbol „X“ tähistab süsteemi  summat , sümbolid  tähistavad signaali olekut 0 ja 1. Meie
i
jadaloendur loendab kuni 16 (0...15) arvu, seega kasutame valemi osa
3
2
1
0
 2   2   2   2 , et saada maksimum 16 numbrit. Meie  skeemis  on binaarkoodi
3
2
1
0
näitajaks punased  valgusdioodid , kus punane värv vastab olekule 1 ja valge värv olekule 0,
lisaks on meil 7-segmendiline  indikaator  element ( digitaalne   ekraandisplay ) näitamaks
süsteemi summat X. Seitsme-segmendiline ekraan näitab 16 numbit, sümbolitega:

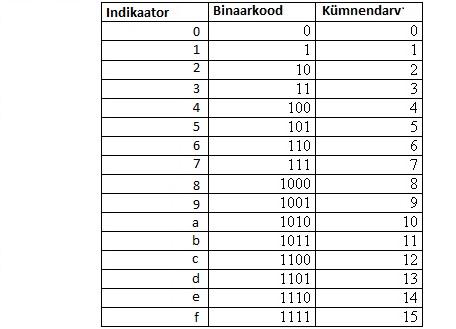

0,1,2,3,4,5,6,7,8,9,a,b,c,d,e,f. Binaarkoodile vastavad  olekud  on järgmised:

Binaarkoodi summeerimisel alustame reeglina kõige vähem tähtsamast bitist  , mis on
i
kõige parempoolne bitt ning lõpetame kõige suurema tähtsusega bitiga, kõige vasakpoolne
bitt. Nt binaarkoodile 1100 vastab kümnendarv 12, mis on digitaalsel ekraan-indikaatoril
tähisega „c“.
3
2
1
0
1 2 1 2  0  2  0  2  8  4  0  0  12

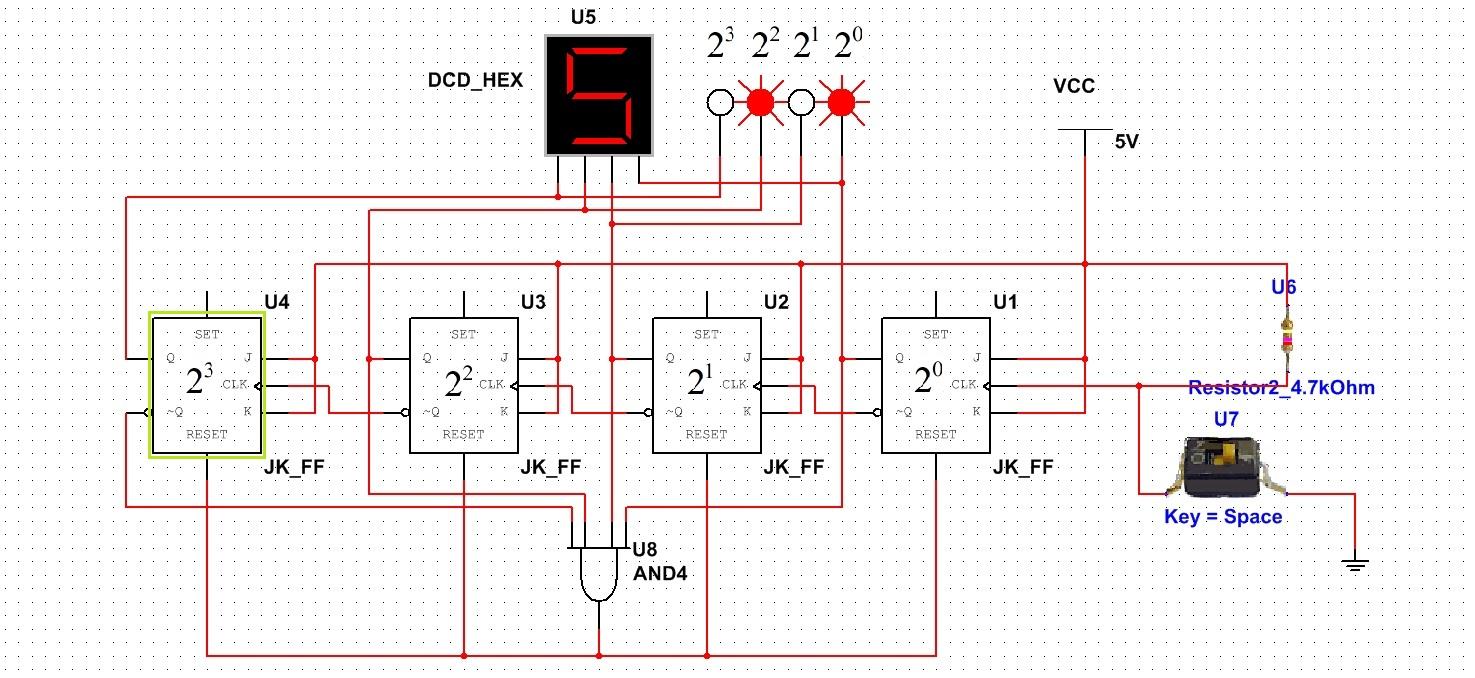

Skeem.



Töö põhimõte.
Antud elektroonika skeem koosneb neljast JK trigerist (JK  flip -flop), neljast valgusdioodist
(LED  probe ), lülitist ( switch ), takistusest ( resistor ), maandus ( ground ), 4 sisendilisest NING
lülitusest ja vooluallikast (VCC).

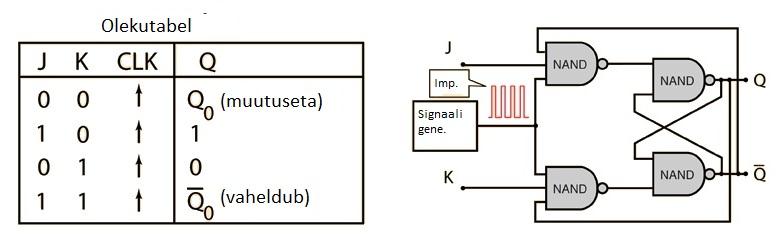

Jadamisi ühendatud JK  triger  koosneb 5’st sisendist (set,  reset , J, K ja clock) ja 2’st väljundist
Q ja inverteeritud Q ( ). Triger töötab valemi põhjal: Q
 
 j r
ä gmine

Meie  sisendid  J ja K on alati väärtusega 1, andes signaaligeneraatoriga sisendimpulsse hakkavad
väljundid Q ja    vaheldumisi  töötama. Triger kannab edasi tõusva positiivse signaali korral väärtuse
1 läbi väljundi Q (indikaator elementi), langeva negatiivse signaali korral kandub väärtus edasi  läbi
väljundi  järgmisse trigerisse (CLK sisendisse), mis omakorda kordab esimese  trigeri tööprotsessi
(eeldades, et  toitev  taktsagedus on pidev), kui signaali enam ei ole võimalik edasi kanda (kümnendarv
15), nullitakse kõik trigeri väärtused. Sellise signaali edasi slavestamise ja edasi kandmise põhimõttel
saame koostada jadaloenduri. JK trigeri sisend  „set“ on kõrgema tähtsusega sisend, kui J ja K ning
annab terve trigerile väärtuse 1, sisend „reset“ annab väärtuse 0. Loendamist hakkame pihta kõige
väiksema tähtsusega bitist, triger U1 ja lõpetame U4-ga.  Loendamise  kiiruse ja töötegevuse
määratleme signaaligeneraatoriga, mis on meie joonisel asendatud lülitiga, asendamaks 0 ja 1
sisendimpulsse. Kasutades signaaligeneraatorit tuleb meeles pidada, et iga järgmise trigeri
töötlemise taktsagedus on kaks korda aeglasem , kui  eelmine
Loendamise nullimine.
Jadamisi loendamist on võimalik nullida varem, kui väärtusel 15, kasutades NING lülitust. Skeemil
oleme blokeerinud trigeri U4 ( 3
2 -rohelises kastis), ehk triger loendab kuni arvuni
2
1
0
2  2  2  4  2 1  7 . Võime blokeerida vabalt valitud trigeri või  trigerid  ühendades väljundi
,lüliti NING sisendiga. Sellisel korral eiratakse blokeeritud trigerit ja binaarväärtus 1 kantakse edasi
blokeerimata trigerile.
Järeldused.
Koostatud skeem on jadaloendur, mis loeb maksimaalselt 16 arvu ja minimaalselt 0 arvu, (olenevalt
kuidas trigerid on blokeeritud). Valisin neli trigerit, et indikaatorelemendi kõik sisendid oleksid trigeri
väljunditega vastavuses. Blokeerimata trigerid, kuvavad indikaatoril kümnendarvud 0..15 ja
nullistavad loendamise peale arvu 15 ehk tähis „f“. Loendurit saame nullida olenevalt millise
bitijärgulise trigeri me blokeerime, kas
3
2
1
0
 2   2   2   2 .
3
2
1
0
Jadaloendur #1 Jadaloendur #2 Jadaloendur #3 Jadaloendur #4
