Человеческий гайд «20 минут»
Для тех, кто не шарит пальцем...
Restart - перезагружает рутер (отключить от питания на 10 секунд либо в настройках рутера выбрать System Tools – сайт 192.168.1.1). Настройки сохраняются.
Reset – восстанавливает дефолтные настройки рутера (заводские). Настройки сбрасываются.
Перед использованием рутера рекомендуется сделать reset (сброс прошлых настроек) чтобы кривые руки прошлых хозяев не запороли вам лабораторную (и, возможно, нервы). Для того чтобы сделать restart, отключите рутер от питания на 10 секунд либо зайдите в его настройки → System Tools → Restart.
Делать лабораторную рекомендуется используя рутер 3Com.
Как сделать Reset на 3Com:

• Отключите все кабели от рутера (включая кабель питания).
• Возьмите один прямой (обычный / ниже объясняется разница) кабель.
• Подключите один штекер к LAN порту, а второй к WAN порту (таким образом получится замкнутый круг).
• Подключите кабель питания обратно (и само питание).
• Ждите 20 секунд, пока красная лампочка Alert не начнет моргать (примерно раз в 2 секунду).
• Первым делом отключите кабель ПИТАНИЯ, а только затем уже прямой кабель.
• Подключите питание обратно.

Также советуется подключать сначала один компьютер к рутеру, настраивать и только тогда подключать к другим устройствам.
Если что-то не работает, всегда пробуйте сначала сделать restart, не помогает — reset, если и это не помогло — перезагрузка Windows .
Запомните, что при reset все, что вы настраивали — сбросится на заводские настройки.
Начальные данные с Moodle:
IP: 192.168.0. (iga arvuti jaoks on reserveeritud 1 IP aadress, mille viimane bait arvutatakse valemiga 80+arvuti nr.)
Subnet Mask: 255.255.255.0
Gateway : 192.168.0.1
DNS: 193.40.240.3
Для выполнения лабораторной нужен 1 cross кабель, 4 обычных, 3 белых сетевых карты Trendnet (обычно они лежат рядом/подключены в USB), Switch Trendnet (стоит возле окна, советую выбирать слоты посередине потому, что крайний слот не всегда является гигабитным(нам нужным)).
Не нужно отключать (соты за монитором) компьютер от интернета, его использует OS, что хостит WindowsXP (виртуальная машина).
Кабели лучше брать с защелкой, во избежание недоразумений. Вертикальный рутер — палёный.

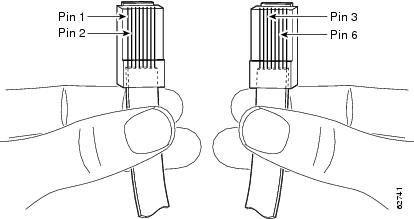

Определяем cross кабель / straight (обычный).
Берем кабель и переворачиваем одной стороной к вашему лицу.
Если на обоих концах кабеля одинаковые жилы — значит он прямой,
разные — crossover. Также некоторые cross кабели помечены красным крестиком.
Пример crossover кабеля.
Дополнительная информация.

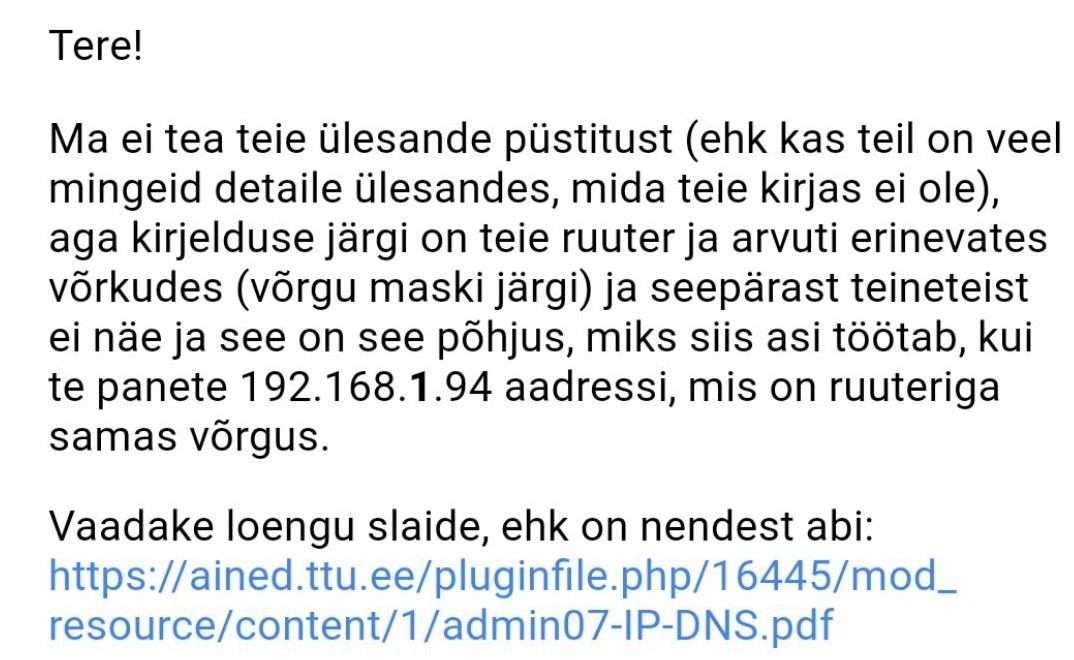

Почему используется IP адрес 192.168.1. вместо 192.168.0. для настройки рутера с компьютера.

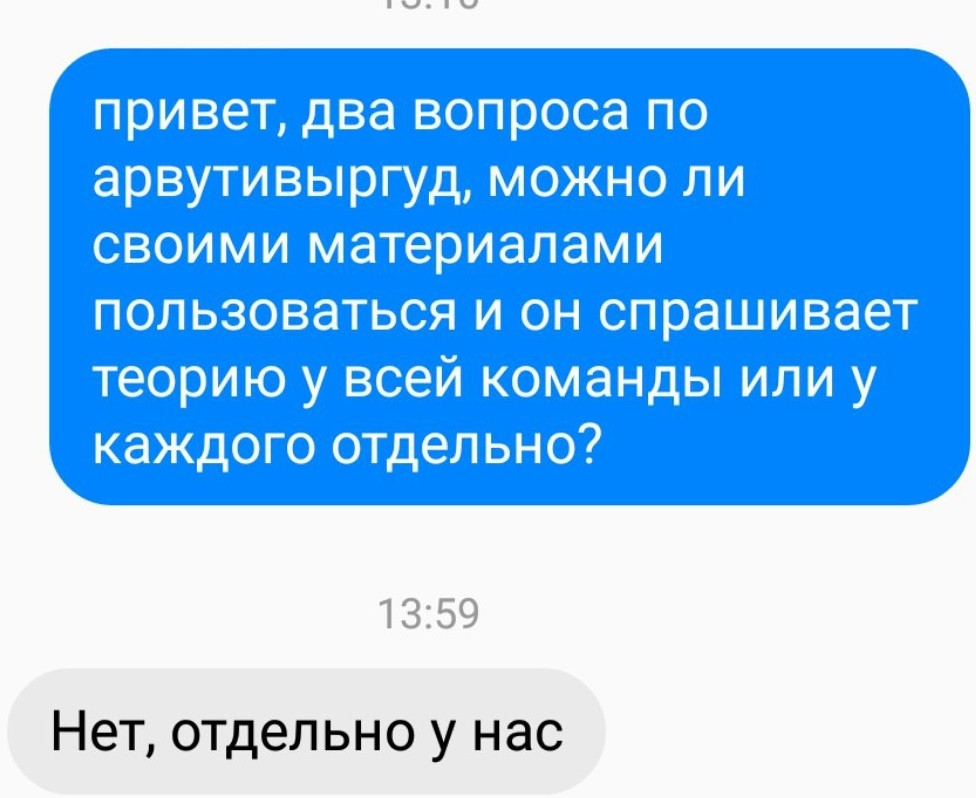

Материалами пользоваться нельзя, только на свой страх и риск, понимая что вас не спалят.
Спросить он может как отдельно одного человека из команды, так и всю команду.
Из вопросов, все что имеется в isp0040_labori_juhend_1_lisa, а также может поменять какую-то из ваших настроек и попросить проделать то же задание, но уже с его настройками.
Все материалы, перечисленные выше, находятся по ссылке:
https://drive.google.com/drive/u/0/folders/0B2EcKN4WHjO7U20weWhRSVNxNnc

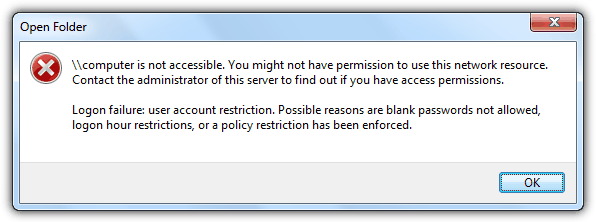

Что будет, если в первом пункте не поставить администратору пароль?
1. Koostage arvutivõrk kahest arvutist.
1.1 Ühendage arvutid sobiva kaabliga. (võrgu skeem joonisel 1.) Подключаем сетевые карты к USB-портам компьютеров и соединяем два любых компьютера cross кабелем.
1.2 Seadistage mõlema arvuti IP aadessid, arvuti- ja töörühma nimed.
(на обоих компьютерах)
1) Создаем пароль для администратора Control Panel → Users Accounts → Administrator → Create password.
2) Настраиваем имя группы и компьютера: ПКМ на My computer → Properties → Computer Name → Change
Computer name пишем уникальное, Workgroup одинаковое на обоих компьютерах.
Жмем OK, OK → компьютер поприветствует вас в вашей новой группе и попросит сделать restart Windows – делаем.
3) Затем настраиваем IP адреса компьютеров Control panel → Network connections → Local area ПКМ Properties.
4) В окне «The connection uses the following items:» скролим до TCP/IP, выбираем его и жмем Properties.
5) Ставим галочки на:
Use the following IP aadress и Use the following DNS server addresses.
6) Вписываем в IP aadress 192.168.0. ваш номер компьютера
Subnet Mask 255.255.255.0
Жмем OK и Close в следующем окне.
1.3 Moodustage ühes arvutis jagatud kataloog .
1) Открываем My documents на рабочем столе, создаем папку и жмем ПКМ.
Выбираем Properties, затем Sharing → ставим галочку возле Share this folder → ставим галочку Maximum allowed → жмем Permissions и отмечаем Full control для всех.
1.4 Demonstreerige jagatud kataloogi kasutamist teisest arvutist.
Теперь вы сможете зайти с другого компьютера и открыть данную папку, вписав в адрес(путь к папке) адрес компьютера на котором находится папка. Спрашивает логин и пароль компьютера, на адрес которого вы пытаетесь зайти.
2. Ühendage kolm arvutit internetiga läbi traadiga ruuteri .

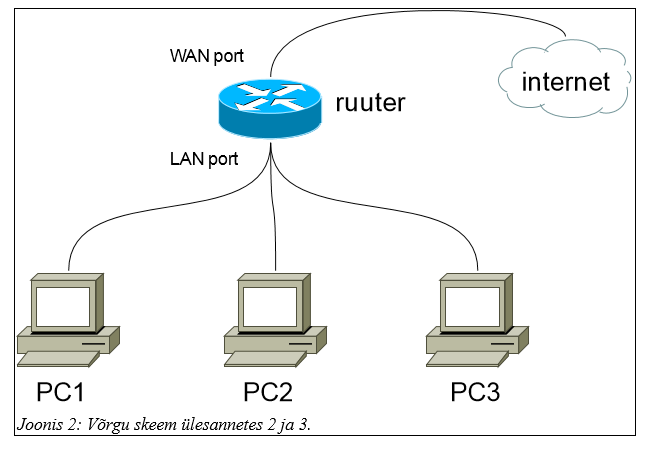

2.1 Ühendage arvutid ja ruuter sobivate kaablitega. (võrgu skeem joonisel 2.)
Убираем cross кабель подальше и достаем 4 обычных. Все 3 компьютера подключаем к LAN портам рутера, WAN порт рутера подключаем к Switch (стоит сверху ближе к окну).
2.2 Seadistage arvutite IP aadressid.
1) Настраиваем IP адреса компьютеров Control panel → Network connections → Local area ПКМ Properties.
2) В окне «The connection uses the following items:»
скролим до TCP/IP, выбираем его и жмем Properties.
3) Ставим галочки на:
Use the following IP aadress и Use the following DNS server addresses.
4) Вписываем в
IP aadress: 192.168.1. ваш номер компьютера
Subnet Mask: 255.255.255.0
Default gateway: 192.168.1.1
Preffered DNS server: 193.40.240.3
Жмем OK и Close в следующем окне.
2.3 Logige sisse ruuteri seadistuse veebiliidesesse.
На одном из компьютеров в любом браузере в URL строку пишем адрес рутера, т.е. 192.168.1.1
2.4 Häälestage ruuter.
1) На сайте, на который вы попали, пишем пароль (default: admin) и выбираем страну: Estonia и подтверждаем. Если вам не выбил выбор страны, вы не сделали reset рутера. Советую сделать до того, как вы продолжите выполнять задание дальше.
2) Далее в левом меню жмем Internet Settings и он переходит на единственную вкладку Connection to ISP.
Настройки:
IP Allocation Mode: Static IP address
IP Address: 192.168.0. (конечные цифры IP адреса компьютера, на котором идет настройка рутера)
Subnet Mask: 255.255.255.0
ISP Gateway Address: 192.168.0.1
Primary DNS Address: 193.40.240.3 Apply .
3) В левом меню жмем LAN Setting / Unit Configuration и проверяем настроены ли LAN Settings IP Address, т.е. 192.168.1.1 и Subnet Mask – 255.255.255.0 Apply.
2.5 Demonstreerige internetiühenduse toimimist.
Интернет должен работать на всех 3ёх компьютерах. Если не работает, проверяем правильно ли подключены кабеля, не выпал ли провод из Switch / сетевой карты или рутера. Если нужно, делаем RESTART рутера.
Не выходит ничего — возвращаемся в пункт 2.2 – третий подпункт – ставим галочки Obtain an IP address automatically / Obtain DNS server address automatically. В данном случае рутер даст вашим компьютерам случайные (динамические) IP адреса (чтобы проверить жмем комбинацию кнопок Windows + R, пишем cmd и в командной строке ipconfig).
3. Muutke ruuteri turvaseadeid.
3.1 Ühendage arvutid ja ruuter sobivate kaablitega. (võrgu skeem joonisel 2.)
Ничего не меняем.
3.2 Keelake ligipääs kahele enda poolt vabalt valitud veebiaadressile.
1) В настройках рутера (сайт 192.168.1.1) в левом меню жмем Firewall .
2) Выбираем URL Filter . В URL Filter Options выбираем Enable .
Есть Deny Filtered URLs (т.е. черный лист) и Allow Filtered URLs (белый лист).
3) Нам нужен Deny Filtered URLs. В него вписываем 2 любых сайта (веб-страницы), которые поломали нашу жизнь. Apply. Проверяем действительно ли работает.
3.3 Lubage ligipääs keelatud aadressitele ühele “ priviligeeritud ” arvutile sisevõrgus.
1) Выбираем соседнюю вкладку PC Privileges.
2) В опции Enable Privileges ставим галочку возле PCs access authorized services only.
Проверяем All PCs, чтобы были отключены галочки Bypass URL Filter и Bypass Content Filter. Apply. Теперь дадим разрешение одному из компьютеров заходить на данные сайты. Для этого жмем New. В поле IP address вписываем адрес компьютера, которому дадим разрешение (любой из ваших трех компьютеров). Ставим галочку возле Bypass URL Filter и все галочки в опции Select authorized services. Apply. Проверяем.
4. Häälestage ruuter nii, et välisvõrgust näeks sisevõrgus olevalt veebiserverit.

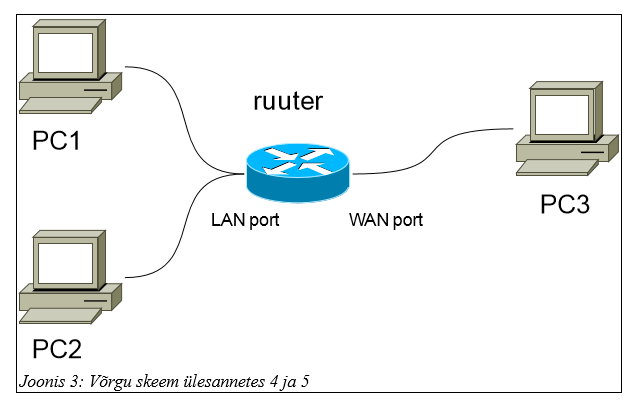

4.1 Ühendage arvutid ja ruuter nii, et üks arvuti on WAN pordis. (võrgu skeem on joonisel 3.)
Отключаем провод от Switch и подключаем к одному из компьютеров. Образуется один лишний провод, который можно сразу же убрать.
Выходит, что один из компьютеров подключен к WAN порту рутера, а остальные два к LAN портам.
4.2 Häälestage arvutite võrguseadistused.
На компьютере, который подключен к WAN порту.
1) Настраиваем IP адрес компьютера Control panel → Network connections → Local area ПКМ Properties.
2) В окне «The connection uses the following items:»
скролим до TCP/IP, выбираем его и жмем Properties.
3) Ставим галочки на:
Use the following IP aadress и Use the following DNS server addresses.
4) Вписываем в
IP aadress: 192.168.0. номер компьютера, который не подключен к WAN порту.
Subnet Mask: 255.255.255.0
Default gateway: 192.168.0. номер компьютера, который подключен к WAN порту.
Default gateway адрес компьютера, который подключен к WAN порту, ДОЛЖЕН совпадать с IP адресом рутера.
Preffered DNS server: 193.40.240.3
Жмем OK и Close в следующем окне.
4.3 Koostage ühes arvutis (PC1) töötavas Apache veebiserveris lihtne veebileht oma nimedega.
На компьютере (или сразу двух), который подключен к LAN порту.
1) На рабочем столе есть папка Kodulehe kataloog, в которой хранится index.html.
2) Открываем в текстовом редакторе этот файл и пишем имена участников группы между и
. Сохраняем.
4.4 Häälestage ruuter nii, et kõigist ruuteri külge ühendatud arvutitest näeb koostatud veebilehte, ruuter peab olema häälestatud nii, et WAN pordis olevast arvutist ei saa LAN pordis olevat arvutit “pingida”
На компьютере (или сразу двух), который подключен к LAN порту.
1) Открываем настройки рутера (192.168.1.1), выбираем меню Firewall → Virtual Servers.
2) Кнопка New → пишем IP address компьютера, на котором мы поменяли index.html.
И в Local Service выбираем WEB(http) (port:80). Add.
3) Жмем кнопку Start → Control Panel → Windows Security Center → скролим вниз до Windows Firewall и нажимаем на него.
4) В окне выбираем вкладку Exceptions → Add port… → и добавляем порт 80 с любым именем (TCP).
Если вы делаете сразу на двух компьютерах, то данные процедуры нужно сделать на обоих.
Теперь идем в любой браузер и пишем со всех компьютеров IP address того компьютера, на котором произошли изменения в файле index.html.
Компьютеры, которые подключены по LAN порту, должны видеть файлы друг друга, а компьютер по WAN – нет.
Также требуется пропинговать с компьютера (который подсоединен к WAN порту), другие два. (чтобы пропинговать жмем комбинацию кнопок Windows + R, пишем cmd и в командной строке ping ).
Пункты 4.3 и 4.4 обязательно проделывать только на тех компьютерах, которые подсоединены к LAN портам.
5. Häälestage ruuter “läbipaistvaks”.
5.1 Ühendage arvutid ja ruuter nii, et üks arvuti on WAN pordis. (võrgu skeem on joonisel 3.)
Ничего не меняем.
5.2 Koostage ühes arvutis töötavas Apache veebiserveris lihtne veebileht oma nimedega. Kasutage sama lehte, mille koostasite ülesandes 4. Ничего не меняем.
5.3 Häälestage ruuter nii, et kõigist arvutitest õnnestub näha koostatud veebilehte ning kõiki arvuteid “pingida”. На компьютере, который подключен к LAN порту.
1) Открываем настройки рутера (192.168.1.1), выбираем меню Advanced → Security.
2) В опции Advanced Settings ставим две галочки: Allow PING from the Internet и Disable NAT.
На всех компьютерах должен быть добавлен порт 80 в Firewall.
3) Жмем кнопку Start → Control Panel → Security Center → скролим вниз до Windows Firewall и нажимаем на него.
4) В окне выбираем вкладку Exceptions → Add port… → и добавляем порт 80 с любым именем (TCP).
Теперь идем в любой браузер и пишем со всех компьютеров IP address того компьютера, на котором произошли изменения в файле index.html.
Все компьютеры должны видеть изменения (включая WAN). Можете посмотреть с каждого компьютера файл index.html каждого (не забывайте, что компьютер подключенный к WAN порту имеет IP адрес 192.168.0.).
Если ничего не вышло, пробуем выключить Firewall полностью.
Для этого идем Start → Control Panel → Windows Security Center → скролим вниз до Windows Firewall и нажимаем на него.
Выбираем Off и жмем OK.
Проверяем еще раз. Если снова не работает, значит вы пропустили один из пунктов выше.
