TALLINNA TEHNIKAÜLIKOOL MEHHATROONIKAINSTITUUT

MHD0030 MASINAMEHAANIKA
KODUTÖÖ NR. 2
Väntmehhanismi kinemaatiline analüüs
ÜLIÕPILANE: KOOD:
Töö esitatud: 18.03.2014Arvestatud: Parandada:
TALLINN 2015

Lähteandmed

Mehhanismi vänt OA pöörleb konstantse nurkkiirusega OA 2,4 rad/s. Pikkused: OA 40 cm,
AB 110 cm, AC = 45 cm (punkt C – kepsu massikese). Leida:

Mehhanismi vabadusaste;
Punkti A koordinaadid funktsioonina pöördenurgast ;
Punkti B koordinaat xB funktsioonina pöördenurgast ;
Punkti C koordinaadid funktsioonina pöördenurgast ;
Punkti A kiirus ja kiirendus;
Punkti B kiirus funktsioonina pöördenurgast ;
Arvutada kõik ülal nimetatud suurused hetkel, kus = 130. Punkti B kiirus leida analüütiliselt ja graafiliselt, kasutades kiiruste plaan. Võrrelda tulemused.
Kirjutada MATLAB -i programm, mis esitab punkti B kiiruse vB graafiku ja punktide A ja C liikumise graafiku (joon, mille mööda punktid A ja C liikuvad) vända OA ühe täispöörde jooksul.

Mehhanismi vabadusaste

Liikuvate lülide arv: 1 – vänt, 2 – keps, 3 – liugur . Kinemaatiliste paaride arv:
Kõrgemad paarid puuduvad. Neli madalpaari: pöörlemispaar O (liikumatu lüli ja vända vahel),
pöörlemispaar A (vända ja kepsu vahel), pöörlemispaar B (kepsu ja liuguri vahel), translatsioonipaar liuguri ja liikumatu lüli vahel.
Seega väntmehhanismi vabadusaste
W 3* n 2* p5 p4 3*3 2* 4 1

Punkti A koordinaadid
xA = OA*cos  = 40*cos 
yA = OA*sin  = 40*sin 
Kui =130, siis
xA = 40*cos  = 40*cos 130  -25,7 cm
yA = 40*sin  = 40*sin 130  30,6 cm

Punkti B koordinaat
xB = OA*cos+AB*cos = 40*cos+110*cos
Siinus teoreem
OA/sin=AB/sin => sin = (OA* sin)/AB =>= arcsin ((OA* sin)/AB) =
= arcsin((40* sin)/110)  arcsin(0,36sin)
Kui =60, siis
 = arcsin(0,36*sin) = arcsin(0,36*sin130)  16
xB = 40*cos+110*cos = 40*cos130+110*cos16  80,0 cm

Punkti C koordinaadid
xC = OA*cos+AC*cos = 40*cos+45*cos
yC = (AB-AC)*sin = (110-45)*sin = 65* sin
Kui =60, siis 18 ja
xC = 40*cos+45*cos = 40*cos130+45*cos16  17,5 cm
yC = 65* sin = 65* sin16 = 17,9 cm

Punkti A kiirus ja kiirendus
Punkti A kiirusevektor on suunatud risti vända OA pikkusega ja selle liikumissuunas.
Punkti A normaalkiirendus on suunatud piki vända punktist A pöörlemistsentrini O.
Punkti A tangentsiaalkiirendus võrdub nulliga, kuna tegemist on ühtlase pöörlemisega ümber
punkti O.
vA = ωOA*OA = 2,4*0,4 = 0,96 m/s
anA = ωOA2*OA=2,42*0,4  2,3 m/s2

Punkti B kiirus funktsioonina pöördenurgast ;

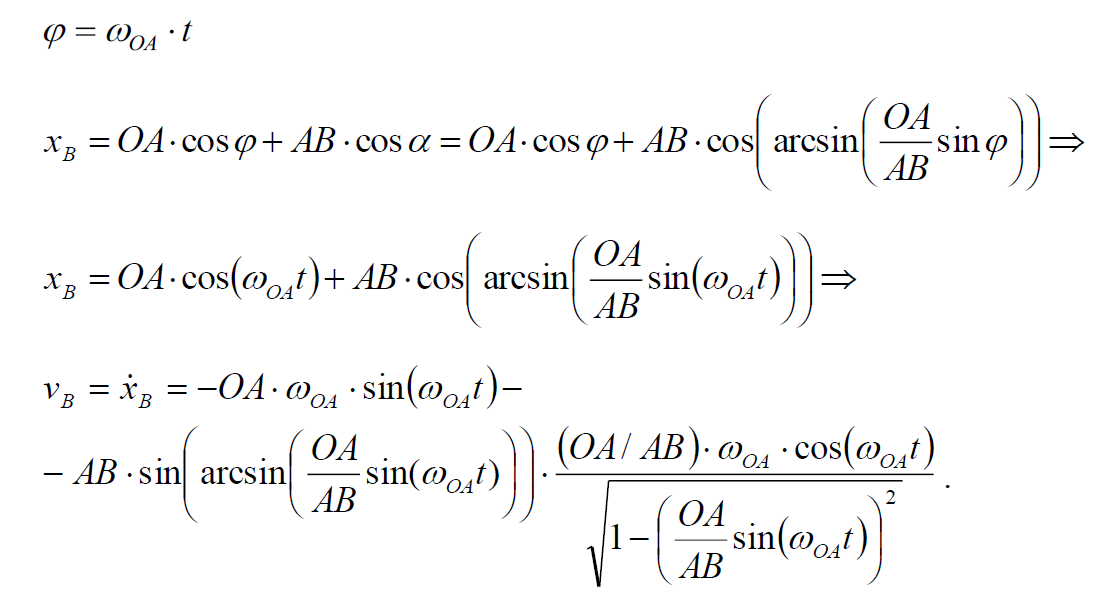

Liikumisvõrrandi tuletis
Kuna OA=40 cm, AB=110 cm ja AC=45 cm, siis
vB = -0,96*sin -1,1*((4/11)*sin)*(((48/55)*cos)/(1-((4/11)*sin)2)0,5)
Kui =130, siis
vB = -0,96*sin130 - 1,1*((4/11)*sin130)*(((48/55)*cos130)/(1-((4/11)*sin130 )2)0,5)   -0,57 m/s

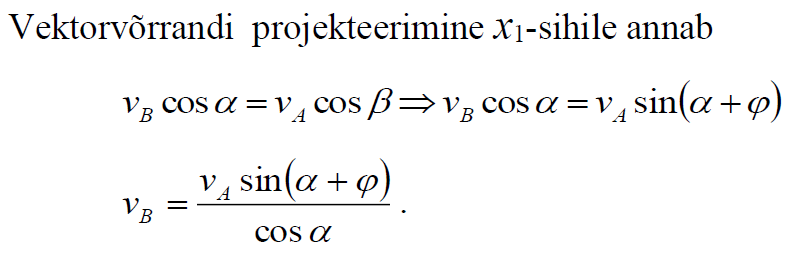

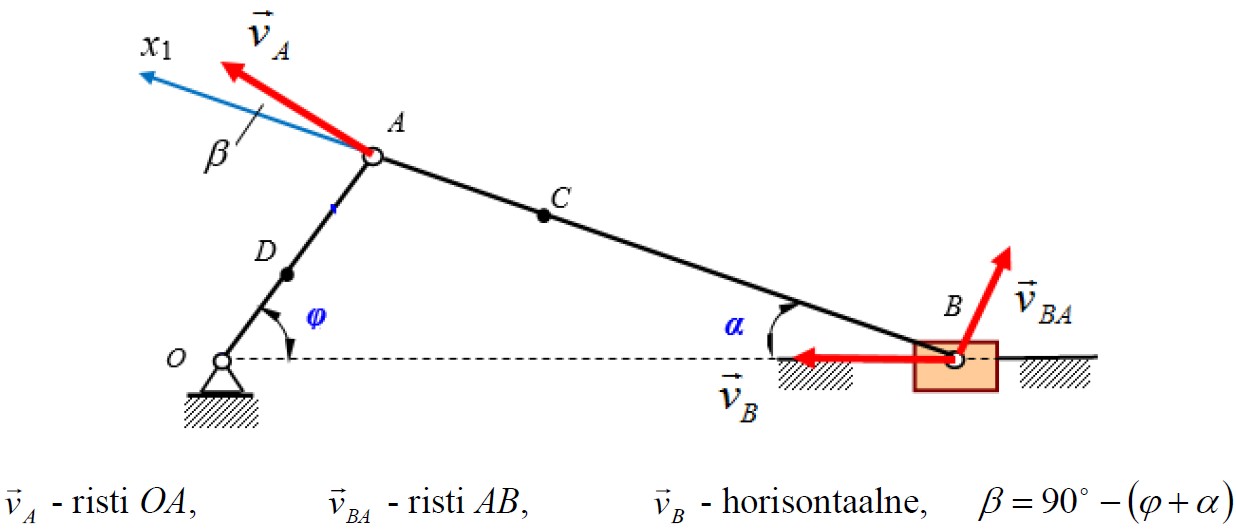

Kiiruste projektsioonid
Kiirus vA = ωOA*OA=2,4*0,4 = 0,96 m/s
Kui  = 130, siis   16 ja
vB = (0,96*sin(130+16))/cos16  0,56 m/s

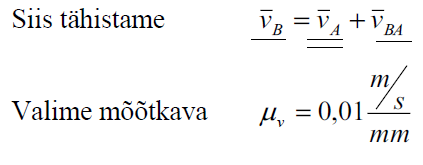

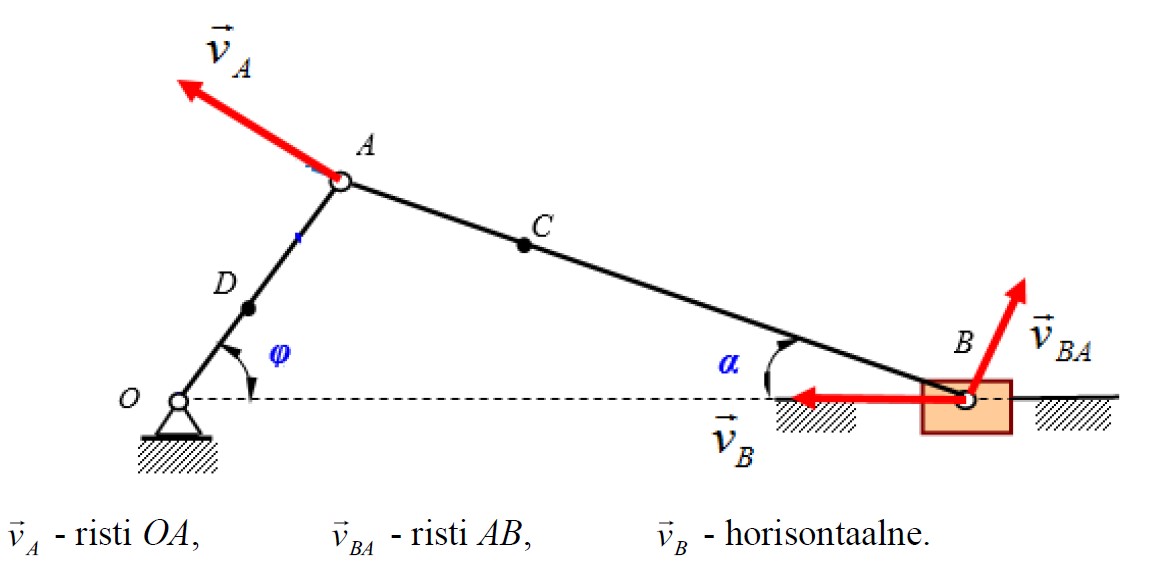

Kiiruste plaan
Kiirus vA = ωOA*OA=2,4*0,4 = 0,96 m/s
Siis punkti A pikkus on 96 mm
Valime pooluse PV ja kiiruste plaani mõõtkava 0,01 m/s/mm.
vA – teame suunda ja kiirust (risti OA; 0,96 m/s)
vBA – teame suunda (risti AB)
vB – teame suunda (horistonaalne)

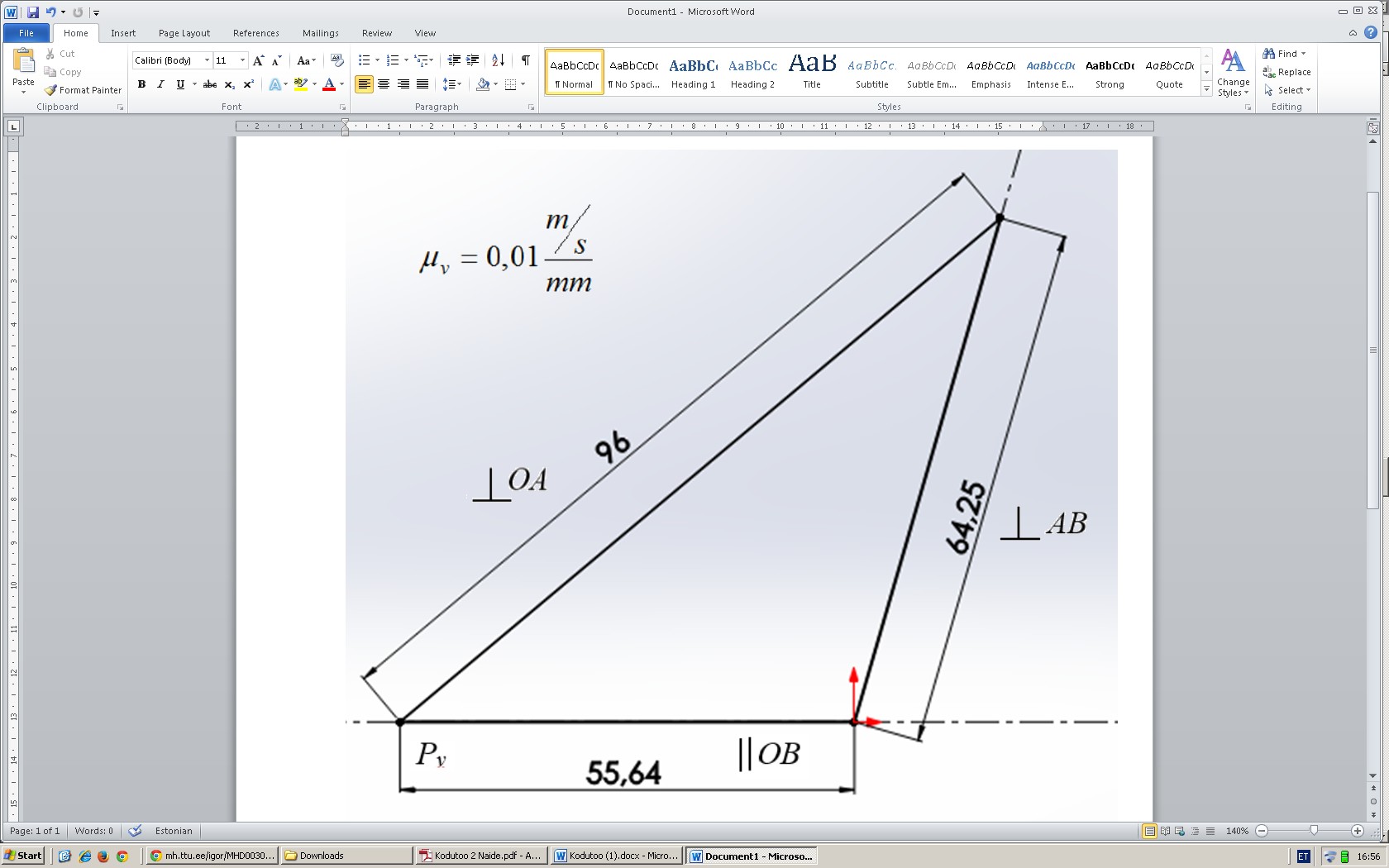

Poolusest Pv risti lüliga OA ehitame vektori pikkusega 96 mm (96*0,01=0,96 m/s).
Vektori lõpust ehitame joone risti lüliga AB. Poolusest Pv ehitame horisontaalsihis teise joone. Saame vektorid vBA ja vB. Mõõdame nende pikkused: 50,47 mm ja 98,73 mm.
Seega kiirused:
vBA = µv*ab = 0,01*64,25  0,64 m/s
vB = µv*Pvb = 0,01*55,64  0,56 m/s
Punkti B kiiruse viga võrreldes analüütilise meetoditega
((0,57-0,56)/0,57)*100  1,75%
7. Matlab
%LÄHTEANDMED
OA=40; % Vända pikkus[cm]
AB=110; %Kepsu pikkus [cm]
AC=45 % Punkti C asukoht kepsul
OMEGA =2.4 % Vända nurkkiirus [rad/s]
for i=1:361 % ühe täispöörde jooksul
%ARVUTUSED
t(i)=(i-1)*(pi/360);% Aeg [s]
Fi(i)=OMEGA*t(i); %Vända pöördenurk [rad]
grad (i)=Fi(i)*(180/pi);%Vända pöördenurk [ kraad ]
alfa(i)=asin((OA/AB)*sin(Fi(i))); % Kepsu pöördenurk [rad]
xA(i)=OA*cos(Fi(i)); % koordinaat xA funktsioonina pöördenurgast FI
yA(i)=OA*sin(Fi(i)); % koordinaat yA funktsioonina pöördenurgast FI
xB(i)=OA*cos(Fi(i))+AB*cos(alfa(i)); % liuguri xB funktsioonina pöördenurgast FI
xC(i)=OA*cos(Fi(i))+AC*cos(alfa(i)); % koordinaat xC funktsioonina pöördenurgast FI
yC(i)=(AB-AC)*sin(alfa(i)); %koordinaat yC funktsioonina pöördenurgast FI
VA=OMEGA*OA/100 ; % punkti A kiirus [m/s]
VB(i)=-(VA/100)*(sin(alfa(i)+Fi(i)))/cos(alfa(i)); %punkti B kiirus funktsiooninapöördenurgast FI
VBT1(i)=-(OA/100)*OMEGA*sin(Fi(i));
VBT2(i)=-(AB/100)*(sin(alfa(i)))*(((OA/AB)*OMEGA*cos(Fi(i))/( sqrt (1-((OA/AB)*sin(Fi(i)))^2))));
VBT(i)=VBT1(i)+VBT2(i);
%punkti B kiirus funktsioonina pöördenurgast FI tuletise abil
end
figure (1)
plot (xA,yA,'b-');%fig.1
title('Punkti A liikumise graafik','FontSize',12)
xlabel('Koordinaadid xA [cm]','FontAngle','Normal','FontWeight',' bold ')
ylabel('Koordinaadid yA [cm]','FontAngle','Normal','FontWeight','bold')
grid on
figure(2)
plot(grad,xB,'b-');%fig.2
title(' liuguri B koordinaat xB funktsioonina pöördenurgast FI ','FontSize',12)
xlabel('Pöördenurk FI [kraad]','FontAngle','Normal','FontWeight','bold')
ylabel('liuguri B koordinaat xB [cm]','FontAngle','Normal','FontWeight','bold')
grid on
figure(3)
plot(xC,yC,'b-');%fig.3
title('Punkti C liikumise graafik','FontSize',12)
xlabel('Koordinaadid xC [cm]','FontAngle','Normal','FontWeight','bold')
ylabel('Koordinaadid yC [cm]','FontAngle','Normal','FontWeight','bold')
grid on
figure(4)
plot(grad,VBT,'b-');%fig.4
title(' Punkti B kiirus funktsioonina pöördenurgast FI. Liikumisvõrrandi tuletis','FontSize',12)
xlabel('Pöördenurk FI [kraad]','FontAngle','Normal','FontWeight','bold')
ylabel('Punkti B kiirus [cm/s]','FontAngle','Normal','FontWeight','bold')
grid on
figure(5)
plot(grad,VB,'b-');%fig.5
title(' Punkti B kiirus funktsioonina pöördenurgast FI. Kiiruste projektsioonid','FontSize',12)
xlabel('Pöördenurk FI [kraad]','FontAngle','Normal','FontWeight','bold')
ylabel('Punkti B kiirus [cm/s]','FontAngle','Normal','FontWeight','bold')
grid on
