TALLINNA TEHNIKAÜLIKOOL
Materjalitehnika instituut
Metallide tehnoloogia õppetool
Kodutöö aines
МТТ0010 Konstruktsioonimaterjalide tehnoloogia
Töö nimetus VALUTEHNOLOOGIA ( vedelvormimine )
Töö nr:
Ees- ja perekonnanimi :
Üliõpilaskood:
Rühm:
Juhendaja : Andres Laansoo
Töö tehtud:
Töö esitatud:
Töö arvestatud:
Töö eesmärk ja ülesanded:

Joonestada varjandile vastav detail.

Määrata valandi asend vormis ja mudeli ning vormi lahutuspinnad. Teha mudeli eskiis .

Töötada välja liivvormi põhimõtteline konstruktsioon . Vormi eskiisil lõikes näitata vormikasti pooled, valukanalite süsteemi osad, räbupüüdel, tõusupea, kompensaatorid, toitekanalid, kärn.
Analüüsida valandi saamise tehnoloogilist protsessi. Vajalikud materjalid ning seadmed .
Antud valuprotsessi iseloomustus:

Valandite pinnakaredus ja täpsus
Materjalide vajadus vormide valmistamiseks ja metalli sulatamiseks
Tööjõu kvalifikatoon
Töötingimused ja keskkonnaohtlikkus

Alternatiivne protsess tooriku saamiseks.

Valuprotsessid (kokillvalu, koorikvalu , valu väljasulatatavate mudelitega, tsentrifugaalvalu).

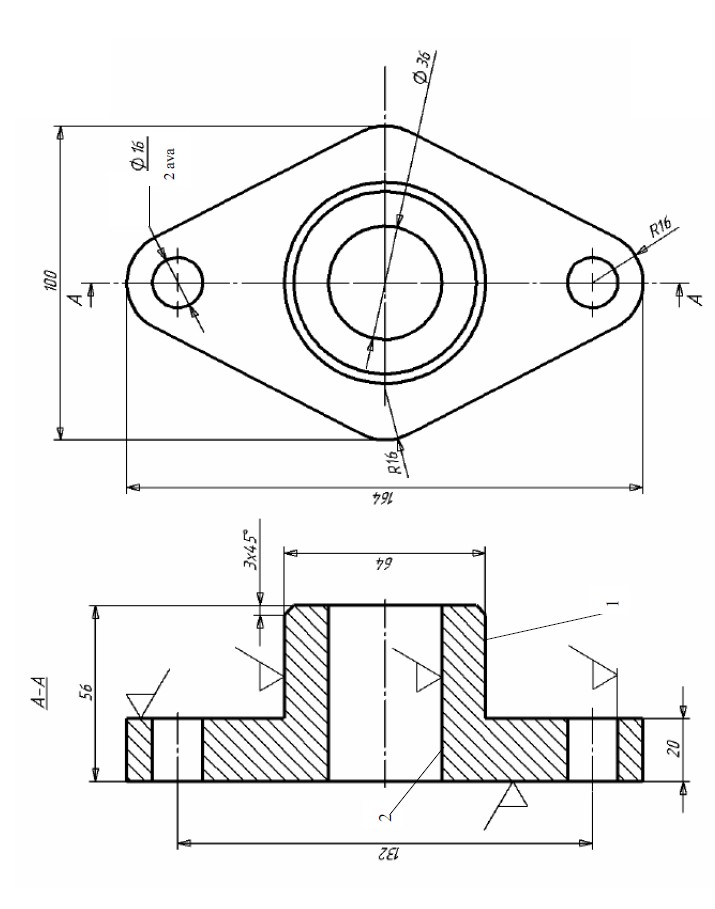

1. Detaili joonis
Joonis 1 – Detaili joonis
2. Valandi asend vormis ja mudeli ning vormi lahutuspinnad. Valandi tehnoloogiline joonis (2.1) ja mudeli joonis (2.2) ning kärnkast (2.3).
Valandi asetasin vormi horisontaalses asendis. Vormimiskalded lisasin mudeli lahutuspinnaga risti olevatele valandi seintele , mis aitavad vormi valmistamisel vigade tegemist paremini vältida.
Lahutuspinna asetasin nii, et hiljem oleks mudeli mõlemat poolt vormisegust võimalikult lihtne kätte saada. Kuna vormi alumises pooles on rohkem mudelit, siis on ka väiksem võimalus, et valandi osad paigalt nihkuksid. Valandi läbivavas on kärn, et valamisel sinna ava alles jääks. Kaks pisikesemat auku valandi kummalgi küljel jäävad peale esmast valamist täidetuks, need puuritakse sisse alles detaili töötlemise käigus.

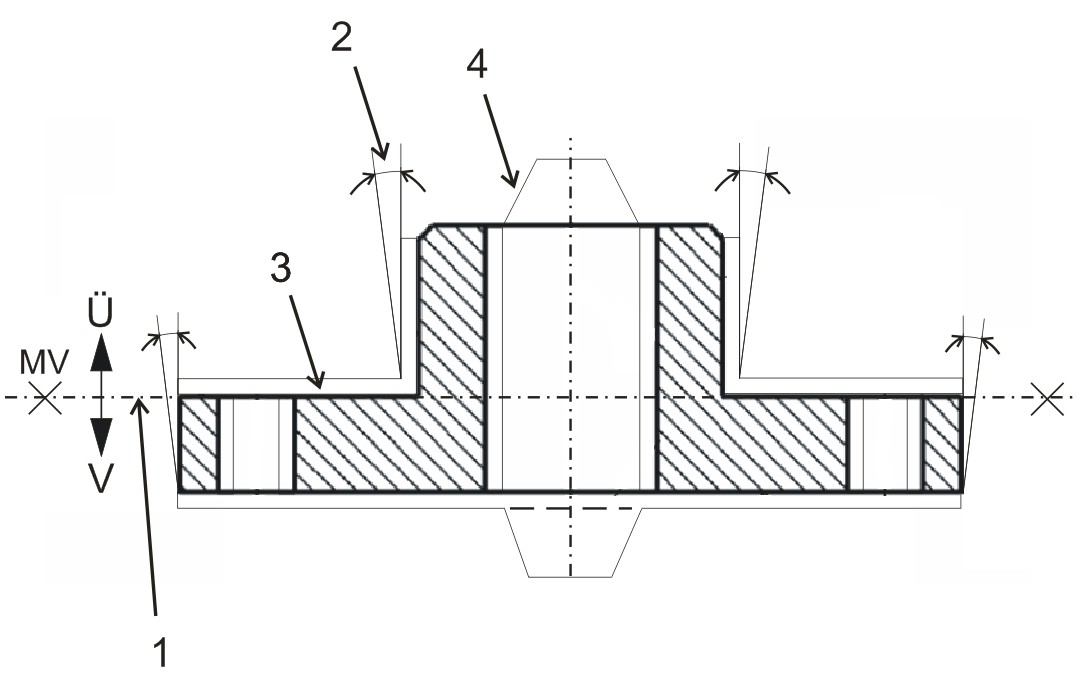

Joonis 2.1
1. Mudeli lahutuspind
2. Vormimiskalded
3. Töötlusvarud
4. Kärn

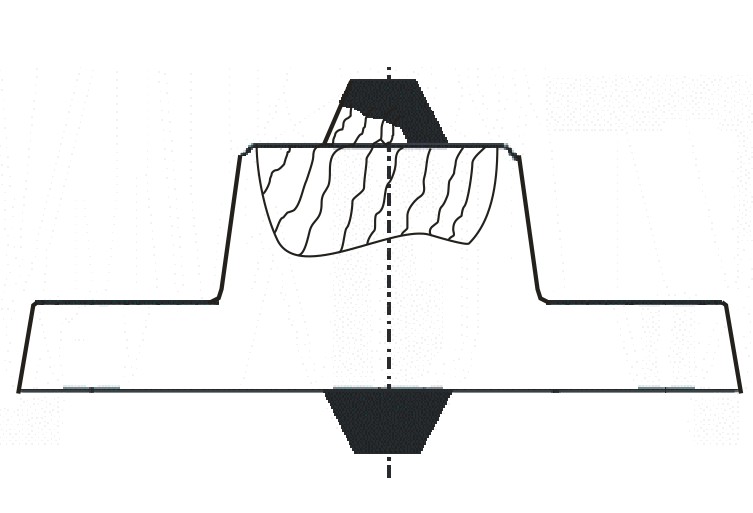

Mudeli joonis
Mudeli joonis erineb tehnoloogilisest joonisest, kuid mitte palju. Mudeli joonisel on arvesse võetud juba eelnevalt tehnoloogilisele joonisele kantud vomimiskalded ja töötlusvarud, seetõttu neid uuesti mudeli joonisel enam ei märgita. Mudeli materjaliks on puit, kuid see võib olla tehtud ka alumiiniumsulamitest ja plastist . Joonisel on mustaks märgitud kärnmargid. Minu valandi läbivava on väga lihtsa kujuga ning seetõttu on ka kärnmark lihtsa ehitusega.
Joonis 2.2 – Mudeli joonis

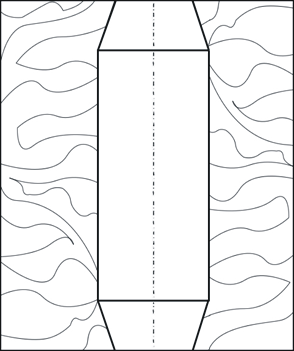

Kärnkast
Kahest poolest koosnev puitkärnkast kärni käsitsi valmistamiseks. Vertikaal avadel on reeglina koonilised kärnmargid.
Joonis 2.3 –Kärn kast
3. Liivvormi põhimõtteline konstruktsioon. Vormi eskiis lõikes.
Minu variandil on tegemist valuteras valusulamiga. Seetõttu erineb minu liivvorm malm valandi omast. Erinevalt malmvalandist on mul vaja kompensaatorit(valupead), mis on vajalikud terase suure kahanemise (1,8%) kompenseerimiseks ja kahanemistühikute vältimiseks. Terasvaluvormil räbupüüdel puudub. Kompensaatorid asetasin mudeli kõrgeimasse kohta ja võimalikult kaugele toitekanalist ja nagu eelnevalt mainitud asub läbivavas kärn. Peale püstkanali valmistamist on mõtekas tema ülemisse otsa valamise hõlbustamiseks teha valulehter.
Joonis 3 – Vormi eksiis
1. ja 2. Vormikastid
3. Vormisegu
4. Püstkanal
5. Kärn
6. Vormi eraldustasand
7. Tõusukanal
8. Kompensaator (valupea)
9. Toitekanal
10. Valulehter
4. Antud valuprotsessi iseloomustus
Valandite täpsus ja pinnakaredus oleneb suuresti vormi valmistaja oskustest, kui vorm pole piisavalt kõvasti kokkusurutud, siis võib vorm kokkuvajuda ning mudeli jäljendi pindadele mustuse jätmine põhjustab halva pinnakareduse . Täpsus oleneb ka kui vähe on lastud kahel vormi poolel üksteise suhtes nihkuda. Võrreldes teiste tehnoloogiatega on see vormimis viis üpriski odav, seda isegi väikestes kogustes. Üks suuremaid miinuseid ongi see, et ruumi peab jätma töötlemisvarudeks. Üldiselt antud valuprotsessi pinnakaredus on kõige halvem võrreldes teiste protsessidega ning täpsus samuti, kuna inimene pole võimeline sadu vorme järjest valmistama. Vormide valmistamiseks on vaja liivasavisegu, mis moodustab põhiosa vormist , siis mudelit et oleks võimalik valmistada jäljendit, mis võib olla tehtud puidust, alumiiniumsulamidest või plastist. Muidugi on vaja vormikaste, milleta vormi pole praktiliselt võimalik teha ning sellele lisaks veel mudelikomplekti. Mudelkomplekt aitab valmistada püstkanali, valupea, valulehtrit ja toitekanali. Lõpuks on vaja veel sula metalli, mida valada valmistatud vormi, selle sulatamiseks kasutatakse ahju, näiteks elektriahju. Töötingimuste koha pealt on tähtis kõrge tuleohutus , sest töötatakse kõrgel temperatuuril oleva tuleohtliku sulametalliga. Tööjõu kvalifikatsioon ei pea eriti suur olema, sest antud valumeetodiga tootmine on üpriski lihtne, muidugi oleneb tööjõu suurus ka tootmismahust ja sellest, kas tegu on masin- või käsitsivormimisega.
Kasutatud kirjandus
1. „Metallide Tehnoloogia: Juhendmaterjalid Harjutustöödeks“; J.Kübarsepp, F.Kommel, A.Laansoo; Tallinn 2001
2. https://moodle.e-ope.ee/pluginfile.php/469162/mod_folder/content/17/Valutehnoloogia%20kodut%C3%B6%C3%B6%20juhend.pdf?forcedownload=1
