Tolerantside ülesanded (0)

Tallinna Tehnikakõrgkool - Masinaehitus - Masinatehnika

5 VÄGA HEA

Sander Schmidt
KODUSED ÜLESANDED
Õppeaines: TOLELEERIMINE JA MÕÕTETEHNIKA
Mehaanikateaduskond
Õpperühm KMI-21
Juhendaja : lektor Mait Purde
Tallinn 2011
Ülesanne nr. 1
Lähteandmed: Ø90N6/h5
Lahenduskäik:

Ø90

Nimetus
Ava
Võll
Tähistus
Suurus mm
Tähistus
Suurus mm
1. Nimimõõde
2. Ülemine piirhälve
3. Alumine piirhälve
4. Suurim piirmõõde
5. Vähim piirmõõde
6. Tolerants
7. Kõlblikud detailid
8. Suurim lõtk
9. Suurim ping
10.Keskmine lõtk
11.Istu tolerants
D
ES
EI
Dmax
Dmin
TD =
90
-0,038
-0,016
89,984
89,962
0,022
d
es
ei
dmax
dmin
Td =
90
0
-0,015
90,000
89,985
0,015
89,984 … 89,962
89,985 … 90
Nmax = 0,038
Nmin = 0,001
Na = 0,0195
TN = 0,037
Nmax = dmax – Dmin = 90,000-89,962 = 0,038
Nmin = dmin – Dmax = 89,985-89,984 = 0,001
Na = = = 0,0195
TN = Nmax - Nmin = 0,038- 0,001 = 0,037 ehk TN = TD + Td = 0,022+0,015 = 0,037

Istult on oodata pingu. Kui ava on piirides 89,984 …89,962 siis tekib alati ping, sest võlli piirmõõtmed on ava omadest suuremad.
Ülesanne nr. 2
Lähteandmed: Ø80

Joonis

Ava tolerantsijärk tabeli järgi on IT7 ja võlli tolerantsijärk IT8

Arvutused
TD = 0,030
Td = 0,046
Dmax = 79,991
Dmin = 79,961
dmax = 80,000
dmin = 79,954
Smax = Dmax – dmin = 79,991-79,954 = 0,037
Nmax = dmax – Dmin = 80,000-79,961 = 0,039
TS,N = Smax + Nmax = 0,037+ 0,039 = 0,076
TS,N = TD + Td = 0,030+0,046 = 0,076

Ist on võllisüsteemis, sest võllisüsteemi kõigil istudel on võlli ülemine hälve alati 0 ja alumine „-„ märgiga, st võlli toleratsioon toetub vastu nulljoont altpoolt.
Ülesanne nr. 3
Lähteandmed: Ø46H8/h7 Ø120N8/h7 Ø40M7/h6
Lõtk, pinguga, siirde

Ø46 Ø120 Ø40

. TD = 0,039 TD = 0,054 TD = 0,025 Td = 0,025 Td = 0,035 Td = 0,016 Smax = 0,064 Nmax = 0,058 Smax = 0,016 Smin = 0 Nmin = -0,031 Nmax = 0,025 TS,N = 0,041

Tolerantside ja istude märkimine joonisele ΓΟϹT-i järgi.
Tolerantside ja istude märkimine joonisele ISO järgi
Ülesanne nr. 4
Lähteandmed: Leida:
D=d= 65 SÜST- VS
ES= +0,014 EI= -0,032
es= 0 ei= -0,030
TD= 0,046 Dmax= 65,014
Smax= 0,044 Dmin= 64,968
dmax= 65,000
dmin= 64,970
Td= 0,030
Smin= -0,032
Nmax= 0,032
Nmin= -0,044
Ava piirhälvete tabelist (Tabel 2) leiame, et ava Ø65 ülemise piirhälbega ES +0,014 vastab tolerantsijärk IT8 ja põhihälbega K8. Selle tulemusena saame leida EI ja Dmin. Kuna es=0, siis ist on võllisüsteemis. Võllisüsteem (VS) ütleb, et võlli ülemine piirhälve on 0, ehk võlli tolerantsitsoon toetub vastu nulljoont altpool.
Smax = Dmax – dmin => dmin = Dmax - Smax = 65,014 – 0,044 = 64,970
Nüüd saame avaldada ei, mis on -0,030. Võlli piirhälvete tabelist (Tabel 3) leiame, et võlli Ø65 alumise piirhälbega ei -0,030 vastab tolerantsijärk IT7 ja põhihälbega h7.
Nüüd saame istu kirjutada kombineeritud tähistuses: Ø65
Smin = Dmin – dmax = 64,968 – 65,000 = -0,032
Nmax = dmax – Dmin = 65,000 – 64,968 = 0,032
Nmin = dmin – Dmax = 64,970 – 65,014 = -0,044
Istu skemaatiline kujutis:
Ülesanne nr. 5
Lähteandmed: 4-17m5-47K6

4 – veerelaagri täpsusklass
17 – sisevõru läbimõõt
m5 – võlli tolerantsitsoon
47 – välisvõru läbimõõt
K6 – laagripesa tolerantsitsoon masina keres
Piirhälbed:

Sisevõrule Ø17L4: Võllile Ø17m5: Laagrivõrudele Tabel 4
ES = 0 es = +0,015 Võllidele Tabel 3
EI = -0,004 ei = +0,007 Avadele Tabel 2
Välisvõrule Ø47l4: Korpuse avale Ø47K6:
es = 0 ES = +0,003
ei = -0,006 EI = -0,013
Laagri sisevõru tolerantsitsooni tähistatakse teatavasti L ja märgitakse selle järele laagri täpsusklassi number ( L5, L3 jne). Välisvõru tolerantsitsooni tähistatakse analoogselt l (kirjatähega), nt l2, l5, l6 jne. Mõlema võru tolerantsid võetakse eri-tabelitest (siin tabel 4).

Joonis.

Välisvõrul: Ø47
Smax = Dmax – dmin = 47,003 – 46,994 = 0,009
Smin = Dmin – dmax = 46,987 – 47,000 = -0,013
Sa = = = -0,002
Sisevõrul: Ø17
Nmax = dmax – Dmin = 17,015 – 16,996 = 0,019
Nmin = dmin – Dmax = 17,007 – 17,000 = 0,007
Na = = = 0,0225
5. Sisevõru on istatud pinguga, välisvõru aga siiredega. Seega istub sisevõru liikumatult võllil (pöörleb koos võlliga), välisvõru saab aga laagripesas aeg-ajalt liikuda . Nii jaotub välisvõru koormus ühtlasemalt.
Ülesanne nr. 6
Lähteandmed: Ø20H8/e8

Ø20 Piirhälbed tabelitest 2 ja 3.
Ava kaliibrite tolerantsid tuleb võtta 8. ja võlli omad 7. tolerantsijärgu järgi. Tabel 6.
Z = 5 Z1 = 3
H = 4 H1 = 4
Y = 4 Y1 = 3
Hp = 1,5

Joonestame istu skemaatiliselt mõõtkavas ja kanname sellele samas mõõtkavas kaliibrite tolerantsid. Ülevaatlikkuse mõttes paigutame ava kaliibrite tolerantsitsoonid istu kujutisest vasakule ja võlli omad paremale.
Töötlemistolerantsid:
Kõik arvutused on mikromeetrites ja ei hakka tulemuste järele mõõtühikuid kirjutama.
TDt = TD – Z – H = 33 – 5 – 4 = 24
Tdt = Td – Z1 – H1 = 33 – 3 – 4 = 26
Töötlemislõtkud ja – pingud :
Smaxt = Smax+ = 106 +
= Smaxt = 110
Nmaxt = Nmax+Y+Yl = 40+4+3 = 47
Kaliibrite piirmõõtmete arvutus: Tabel 5.
Need arvutused pole seotud kaliibrite projekteerimisega, küll aga on tähtsad teooria omandamisel ja seepärast siin kohustuslikud. Mõõtmed võtame siin millimeetrites.
11suurim = Dmin +Z +
= 20,000 + 0,005 +
= 20,007
11vähim = Dmin +Z -
= 20,000 + 0,005 - = 20,003
11kulunud = Dmin – Y = 20,000 – 0,004 = 19,996
12suurim = Dmax +
= 20,033 +
= 20,035
12vähim = Dmax -
= 20,033 -
= 20,031
2suurim = dmax – Zl +
= 27,960 – 0,003 +
= 27,959
2vähim = dmax – Zl -
= 27,960 – 0,003 -
= 27,955
2kulunud = dmax + Yl = 27,960 + 0,003 = 27,963
3suurim = dmin +
= 19,927 +
= 19,929
3vähim = dmin -
= 19,927 -
= 19,925
5suurim = dmax – Zl +
= 27,960 – 0,003 +
= 27,95775
5vähim = dmax – Zl -
= 27,960 – 0,003 -
= 27,95625
7suurim = dmax + Yl +
= 27,960 + 0,003 +
= 27,96375
7vähim = dmax + Yl -
= 27,960 + 0,003 -
= 27,96225
6suurim = dmin +
= 19,927 +
= 19,92775
6vähim = dmin -
= 19,927 -
= 19,92625
Mõõtmed töökaliibrite tööjoonistele:
Kuna kaliibrid tuleb täpselt mõõtu lihvida, siis lihvimise seisukohalt on otstarbekas anda neile ühepoolne valmistamistolerants suunaga materjali sisse. Harkkaliibri ülemine piirhälve on siis + märgiga selle kaliibri valmistamistolerants ja alumine hälve on 0. Korkkaliibril tuleb valmistamistolerants viia alumiseks hälbeks ja miinusega (ülemine hälve on siin 0). Nimimõõtmeks harkkaliibril tuleb selle vähim piirmõõde (Dvähim) ja korkkaliibril suurim piirmõõde (Dsuurim).
Ülesanne nr. 7
Lähteandmed: M42x2 – 6G/6h
P = 2
H = 0,866P = 0,866 x 2 = 1,732
h = 0,541P = 0,541 x 2 = 1,082
H/4 = 1,732/4 = 0,433
H/8 = 1,732/8 = H/8 = 0,217
D2 = d2 = d – 2 + 0,701 = 42 – 2 + 0,701 = 40,701 Keermeläbimõõdud võtame Tabelist 9
D1 = d – 3 + 0,835 = 42 – 3 + 0,835 = 39,835
d3 = d – 3 + 0,546 = 42 – 3 + 0,546 = 39,546
d3 min = d3 – 2(0,1P) = 39,546 – 2(0,1×2) = 39,146
D (orienteeruvalt) D = d + H/8 = 42 + 0,217 = 42,217
Tolerantsid sisekeermele M42x2 – 6G Keerme piirhälbed ja tolerantsid:
TD2 = 0,224 ; ½ TD2 = 0,112 põhihälbed Tabel 10
TD1 = 0,375 ; ½ TD1 = 0,187 D2 ja d2 tolerantsid Tabel 11
Tolerantsid väliskeermele M42×2 – 6h d ja D1 tolerantsid Tabel 12
esd = esd2 = 0
Td = 0,280 ; ½ Td = 0,140
Td2 = 0,170 ; ½ Td2 = 0,085

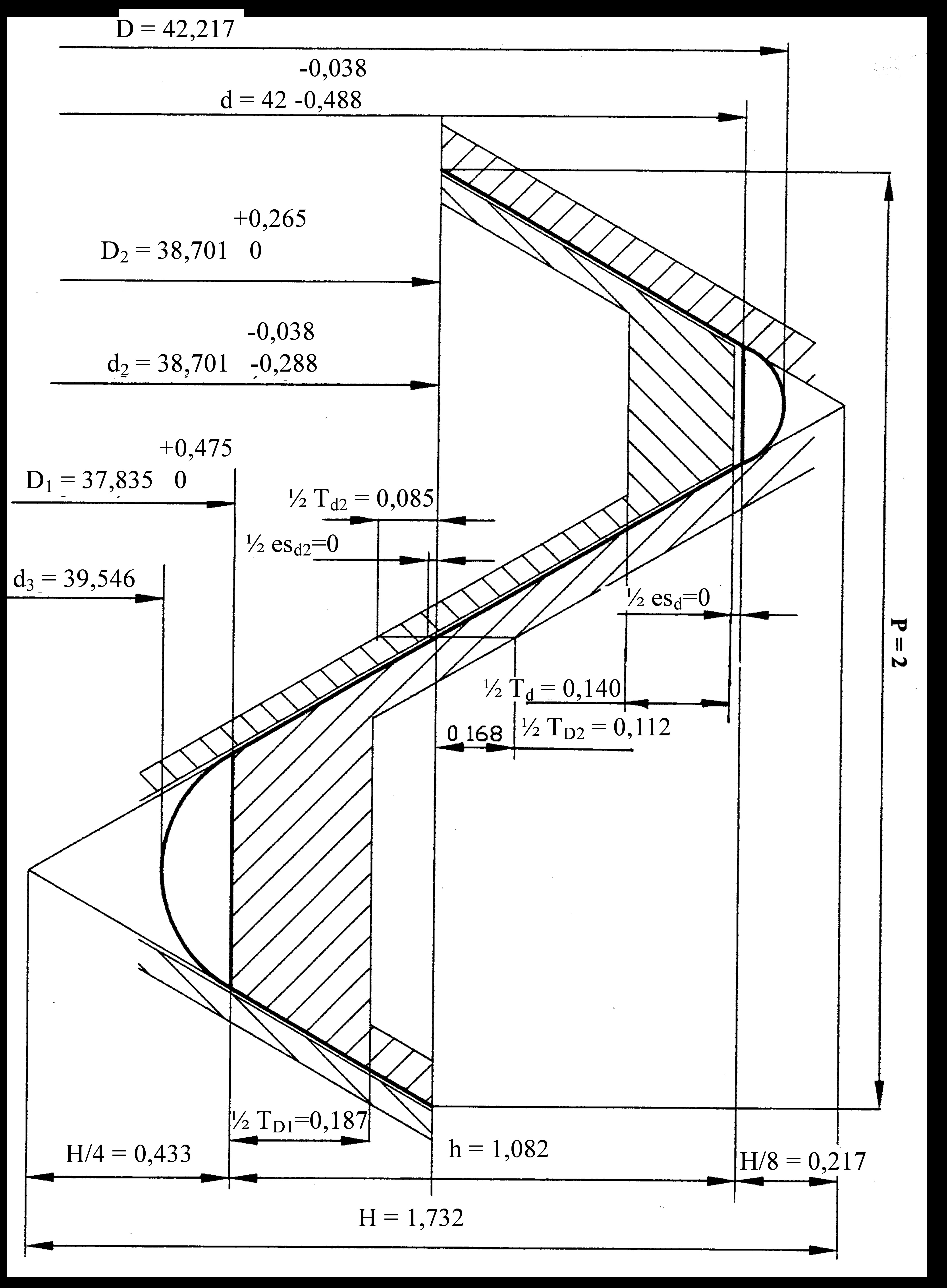

Keerme läbimõõtude piirmõõtmed
Sisekeere M42×2 – 6G
Väliskeere M42×2 – 6h
Välisläbimõõt
Dmax -
Dmin = 42,217
dmax = 41,962
dmin = 41,550
Keskläbimõõt
D2 max = 40,966
D2 min = 40,701
d2 max = 40,663
d2 min = 40,451
Siseläbimõõt
D1 max = 40,310
D1 min = 39,835
d3 max = 39,546
d3 min = 39,146
Ülesanne nr. 8
Lähteandmed: Ø95H6/h6 V
Ø95 Piirhälbed tabelitest 2 ja 3
Liist b x h= 25 x 14 Mõõtmed Tabelist 13
s = 0,70 s1 = 0,5
l = 100 ( liistu pikkus võetud suvaliselt)
t1 = 9,0 t2 = 5,4
Vaba liite korral:
Liistusoone laius rummus 25D10
Liistu laius 25h9
Liistusoone laius võllis 25H9
Liistu pikkus 100h14
Liistusoone pikkus 100H15
Liistusoone sügavus võllis d – t1 = 95 – 9,0 = 86-0,2
Liistusoone sügavus rummus d + t2 = 95 + 5,4 = 100,4+0,2
On kokku lepitud, et kui liistu kõrgus on 2

.DOC Laadi alla originaalfail 23 lk · .doc · 49 allalaadimist

50 punkti Autor soovib selle materjali allalaadimise eest saada 50 punkti.

~ 23 lehte Lehekülgede arv dokumendis

2016-09-18 Kuupäev, millal dokument üles laeti

49 laadimist Kokku alla laetud

0 arvamust Teiste kasutajate poolt lisatud kommentaarid

SchmidtS Õppematerjali autor

Tolerantside ja istude lahendatud ülesanded, TKTK.

TOLELEERIMINE MÕÕTETEHNIKA istude lahendatud ülesanded
