MHE0041 MASINAELEMENDID I
Kodutöö nr. 1
Variant nr.
A - 3
B - 8
Töö nimetus: ISTU ANALÜÜS
Üliõpilane:
Rühm:
MAHB-31
Juhendaja :
Alina Sivitski
Töö esitatud:
26.10.2011
Töö parandada:
Arvestatud:
1. Ülesande püstitus ja andmed
Ülesanne: Viia läbi istu analüüs.
Rumm
Võll

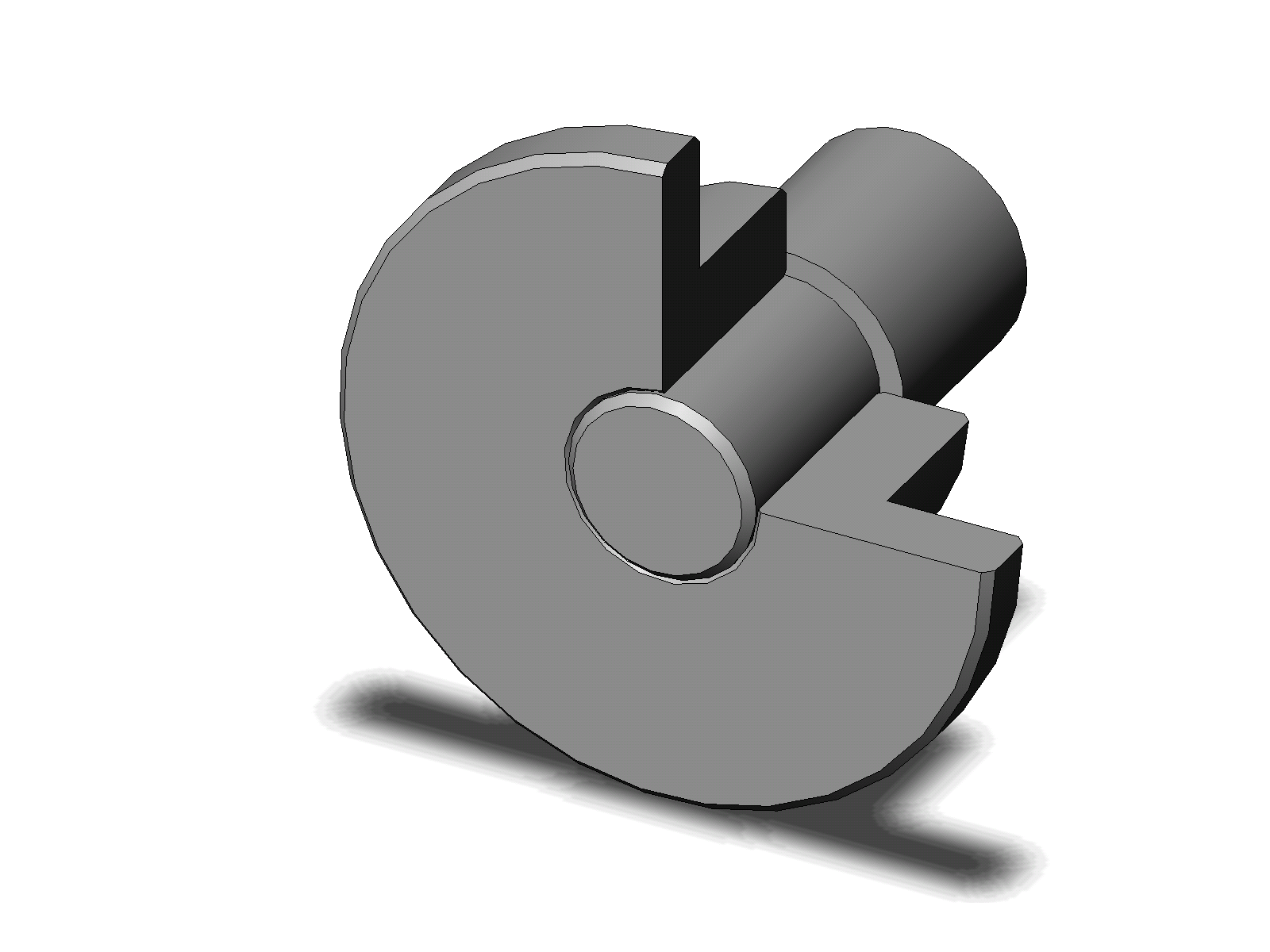

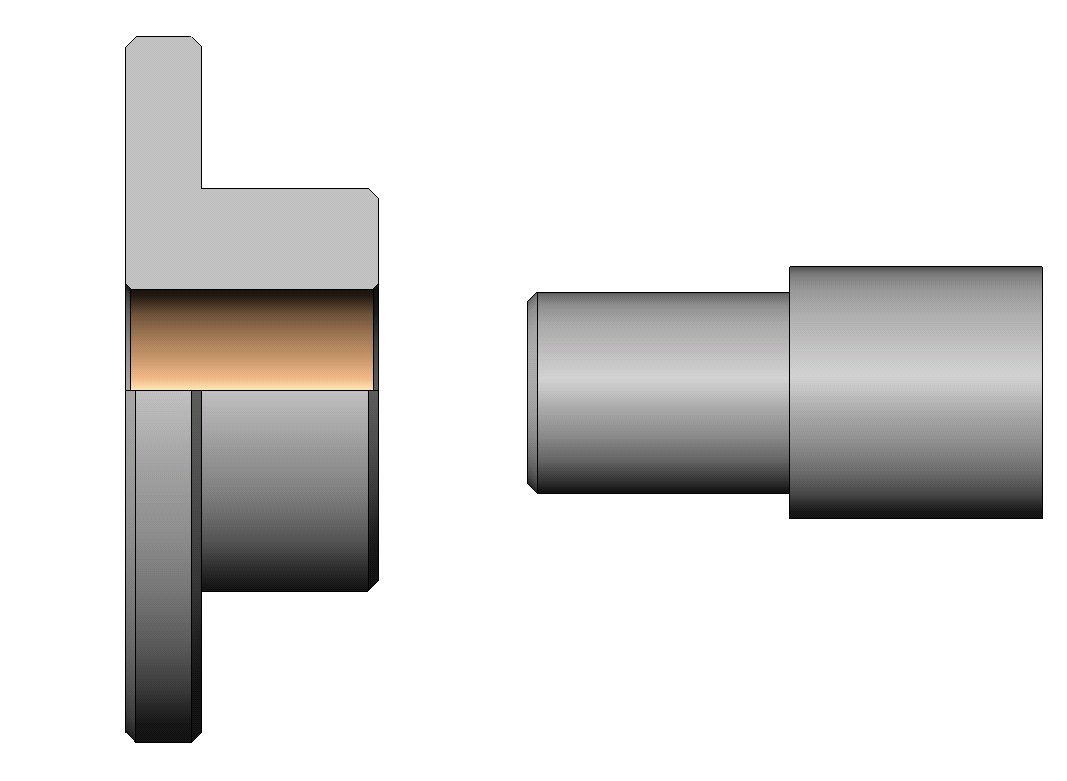

Joonis 1. Ist
Algandmed :
D= 50mm
Ist: H7/u6
2. Lahenduskäik

Kirjutan välja andmed, mis leian tabelist:

Rumm(H7):
ES = 25m ES – ülemine piirhälve
EI = 0m EI – alumine piirhälve
Võll(u6):
es = 86m es – ülemine piirhälve
ei = 70m ei – alumine piirhälve
Arvutan piirmõõtmed:
Rumm:
Dmax = D+ES = 50 + 0,025 = 50,025 mm Dmax – ava max piirmõõde
Dmin = D+EI = 50 mm Dmin – ava min piirmõõde
Võll:
dmax = D + es = 50 + 0,086 = 50,086 mm dmax – võlli max piirmõõde
dmin = D + ei = 50 + 0,070 = 50,07 mm dmin– võlli min piirmõõde
Arvutan tolerantsivälja:
TD = ES – EI = 25 – 0 = 25 m TD – ava tolerantsiväli
Td = es – ei = 86 – 70 = 16 m Td – võlli tolerantsiväli
Arvutan istu(lõtku) tolerantsi:
To = TD + Td = 25 +16 = 41 m To – istu(lõtku) tolerants
Arvutan piirlõtkud:
Smax = Dmax – dmin = ES – ei = 25 – 70 = -45 m Smax – max piirlõtk
Smin = Dmin – dmax = EI – es = 0 – 86 = -86 m Smin – min piirlõtk
Nmax = -Smin = 86 m
Nmin 0 = -Smax = 45 m
Arvutan istu (lõtku) tolerantsi keskväärtuse:
Nm m Nm – istu(lõtku) tolerantsi keskväärtus
3.Vastused

Ist on avapõhine.

Istu moodustavad hammasratas ja võll

Antud ist ei ole ISO 286-1:2010 standardi soovitatud istude hulgast.

Arvutused näitavad, et tegu on pingistuga. Piirpingud on toodud eelpool arvutustes. Ping peab olema optimaalne, et garanteerida piisav hõõrdejõud detailide vahel (elastsete deformatsioonide arvel), kuid samas tuleks vältida plastseid deformatsioone e. materjali voolamist ja väsimuspurunemist.

Istu analüüsi joonis:
