Sissejuhatus.

Laotehnoloogia all mõeldakse kompleksset, vastavalt vajadustele planeeritud süsteemi riiulitest, nende vahelistest koridoridest ja erinevast laotehnikast (tõstukid, väravad, laadimissillad, kaalud, kiletamisseadmed jne), mis funktsioneerib koos vastava töökorraldusega.
Ladudes kasutatakse erinevaid riiuleid, mis on paigutatud lattu ja seatud sobivaiks
vastavalt konkreetse ettevõtte vajadustele. Riiulid jaotatakse peenkaubariiuliteks ja
kaubaaluste riiuliteks ning neist arendatud eririiuliteks. Riiulite kasutamise eesmärgiks on
kasutada efektiivselt lao põrandapinda ja võimaldada laos efektiivset tööd.
Laotehnoloogiad jaotatakse:

• Traditsiooniline tehnoloogia - madalad kaubaaluste riiulid laiade vahekoridoridega

• Peenkaubatehnoloogia – peenkaubariiulid vahekoridoride erinevate laiustega

• Ruumi säästev tehnoloogia

  • kõrged riiulid kitsaste vahekoridoridega

  • virnastamine

  • sügavlaadimine

  • läbivooluriiulid

  • siirderiiulid

• Laosüsteemid

  • vertikaalkarussell

  • horisontaalkarussell

  • tower laod

  • riiuliliftid

  • mini-ja unit load

• Automatiseeritud laondus


Traditsiooniline tehnoloogia.

Madalad kaubaaluste riiulid laiade vahekoridoridega.
Riiulite kõrgus on enamasti 5,0-8,0 m.
Standardkõrguste vahemik on tavaliselt 1,5-6,5m.
Riiulitalad ehk õrred kannavad tavaliselt koormust 850-1200 kg aluse kohta.
Riiulite vaheliste koridoride laiused on vahemikus 2,0-3,5 m.
Riiuliõrre pikkused:
950mm
1-le EUR alusele
1850mm
2-le EUR alusele
2750mm
3-le EUR alusele
3600mm
4-le EUR alusele
2300mm
2-le FIN alusele
3400mm
3-le FIN alusele
Kaubaaluste vahe 10cm.
Kaubaaluse ja posti vahe 10cm.
Eelised:

• tõstukite liikumine vahekoridorides on kiire;

• samaaegselt on võimalik ühes vahekoridoris viia läbi erinevaid toiminguid (paigutada kaupa hoiukohale ja komplekteerida);

• kiiresti liikuvate toodete hoiustamisel riiulite vahekoridoris ei teki ´´pudelikaelu´´;

• alumiselt riiulikorruselt on võimalik komplekteerida käsikäru kasutades;

• vahekäikude kasutamine on paindlik ja efektiivne (tõstukid võivad teineteisest mööduda);

• võimalik on kasutada eri tüüpi tõstukeid.


Ainsaks puuduseks on efektiivne ruumikasutus.
Vahekoridoride laiused:
Tugiratastõstukid
2000-2300mm
Lükandmastiga tõstukid
2700 - 3000mm
Kolmerattalised vastukaaltõstukid
3000-3200mm
Neljarattalised vastukaaltõstukid
3200-3500mm
Mööbliladudes kasutatakse peamiselt pehme mööbli hoiustamiseks kaubaaluseid
mõõtmetega 1,0 x 2,0m või 1,0 x 2,2m. Riiulite sügavused selliste aluste jaoks peavad olema
2,2–2,5 m ja vahekoridoride laiused ca 4,0m.
Vaatamata laiadele vahekoridoridele on võimalik sellise ladustamisega saavutada 10–15% parem ruumikasutus kui tavapärase riiulisügavuse ja vahekoridori laiuse puhul.

Peenkaubatehnoloogia.

Peenkaubariiulid vahekoridoride erinevate laiustega.
Riulite kõrgus on 2,0-2,3 m.
Hoiukohtadele paigutamine ja komplekteerimine toimub käsitsi, kasutades käsikäru.
Riiulite vaheliste koridoride laiused on 1,4-1,6 m.
Peenkaubariiulite sügavused:

• 300 mm;

• 400 mm;

• 500 mm;

• 600 mm.


Ühe riiulisektsiooni pikkus ehk riiuli samm on vahemikus 1000-1100 mm.
Riiulipostide kõrgused jäävad vahemikku 2100 – 2500 mm.
Peenkaubariiulid sobivad suhteliselt väikeste toodete hoiustamiseks.
Eelised:

• võimalik kasutada olevat laotehnikat;

• ruumikasutuse efektiivsus kitsaste vahekoridoride korral on suur;

• hoiukohtadele paigutamine ja komplekteerimine võivad toimuda samaaegselt;

• laiade vahekoridoride puhul, mis võimaldavad komplekteerijatel käruga teineteist mööduda, ei teki ´´pudelikaelu´´;

• võimaldavad töö paindlikku organiseerimist – suure koormuse perioodil võib riiulivahedes töötada palju komplekteerijaid.


Puudused:

• peenkaubariiulite kasutamine on piiratud tooteühiku kaalu ja ruumalaga;

• sageli võetakse peenkaubariiulil hoiustamiselt üleminekul kaubaalusel hoiustamisele aluseks kindel kauba maht – 0,5 m3, hoiustatakse seda peenkaubariiulis, kui aga rohkem, siis kaubaalusekohal.


Kolme- kuni viiekorruselised peenkaubariiulid on küllalt efektiivsed. Tooted paigutatakse korrustele vastavalt väljastamissagedusele - kolmele alumisele korrusele sagedamini liikuvad tooted ja kahele ülemisele harvemini liikuvad tooted.
Kõrged (2,5– 3,0m) peenkaubariiulid pole efektiivsed, kunaülemistelt korrustelt tuleb kaupa võtta redelit kasutades.
Peenkaubariiulid sobivad suhteliselt väikeste toodete hoiustamiseks. Riiulitele on tagatud alati vaba juurdepääs. Laiades riiulivahedes võib töötada üheaegselt palju komplekteerijaid üksteist segamata. Madala ruumi korral võib saavutada peenkaubariiulitega suhteliselt hea ruumikasutuse efektiivsuse.

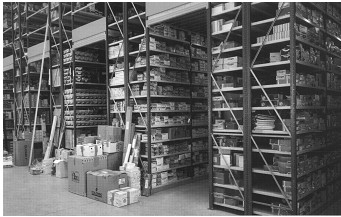

Joonis 1. Madal ladu peenkaubariiulitega.

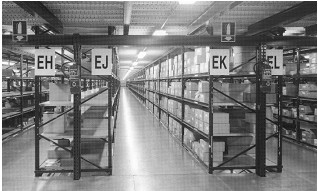

Joonis 2. Kõrge ladu peenkaubariiulitega.

Ruumi säästev tehnoloogia.

Kõrged riiulid kitsaste vahekoridoridega.

Kõrge lao tehnoloogia võimaldab küll tunduvalt paremat ruumikasutust, võrreldes madala lao ja laiade vahekoridoridega, kuid on õigustatud ainult toodete suhteliselt väikese ringlemissageduse korral.
Eelised:

• suur hoiuruumi kasutamise efektiivsus;

• lühikesed komplektteerimisteekonnad.


Puudused:

• tõstukite arv korraga ühes vahekäigus piirab tootlikkust, kuna ühes vahekoridoris saab vabalt liikuda korraga ainult üks tõstuk;

• kitsastes vahekoridorides töötavad üldjuhul ainult pöördkahvel-, teleskoop-, kõrgkomplekteerimis- või kombitõstukid. Muude sõidukitega nendes koridorides ohutuse kaalutlusel ei sõideta ega teostata ka käsikärudekomplekteerimist.


Ettepanekud puuduste parandamiseks:
Suurema tootlikkuse saavutamiseks on vaja luua võimalus töötada ühes riiulikoridoris korraga rohkem kui ühel tõstukil. Tavaliselt luuakse selleks vajalikud tingimused vahekoridorides ühesuunalise liikluse kehtestamiseks. Mingil määral võib ka sel juhul üks tõstuk teist segada, kuid üldjuhul on töötamine siiski võimalik.

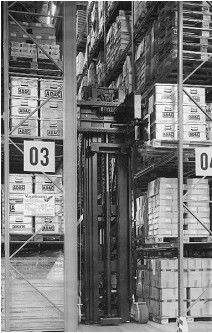

Joonis 3. Kõrge ladu kitsaste koridoridega.

Virnastamine.

Virnastamine on efektiivne kauba ladustamine ja seda oleks vaja kasutada niipalju kui võimalik. Virnastamisel madalas laos on hoiuühiku omahind muude ladustamise viisidega võrreldes kõige madalam.
Virnastamise puhul tulevad ilmsiks alljärgnevad eelised:

• kauba hoiustamise ruumiline efektiivsus on suurem, kuna virnastatult võtab kaup;

• vähem ruumi kui riiulikohtadel;

• puudub vajadus siduda kapitali riiulite hankimisega.


Selleks, et otsustada kauba hoiustamine virnastatult, peavad olema täidetud järgmised eeldused:

• ühte tooteartiklit peab olema palju kaubaaluseid;

• ühe toote virna tuleb paigutada ühesuguse aegumistähtajaga tooted;

• toodete pakendid peavad võimaldama aluste virnastamist vähemalt neljakorruseliselt;

• uued sissetulevad partiid peab olema võimalik paigutada eraldi virnadesse.


Soovitav on täita virnastamise juures järgmisi tingimusi:

• virnade hoiukohad peaksid olema kirjeldatud laoprogrammis aadressidega (analoogiliselt riiulikohtadega);

• põrandale peaksid olema kantud virnade paigutamise piirjooned koos hoiukohtade aadresside kirjeldamisega;

• ridade vahele peaksid olema jäetud vahekoridorid üle kahe rea, et oleks võimalik kaupu inventeerida ja jooksvalt kontrollida.


Peamiseks puuduseks on FIFO ( First In First Out) põhimõtte rakendamise võimatus.

Joonis 4. Virnastamine.

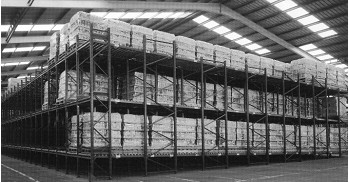

Sügavlaadimine.

Juhul, kui ühesuguseid tooteid hoiustatakse suures koguses ja need ei pea liikuma FIFO põhimõtte järgi.
Sügavlaadimise riiulid on üldjuhul umbriiulid. Riiulipostide külge kinnitatakse poltidega siinid , millele toetuvad kaubaaluste alusklotsid. Riiulivahedesse sõitmiseks on sobiv kasutada kolmerattalist vastukaaltõstukit. Sageli kasutatakse ka kitsa kerega lükandmastiga tõstukit.
Eelised:

• ülemised kaubaalused ei rõhu alumistele;

• ruumi kasutamise efektiivsus on suurem, kuna virnastavate kihtide arv pole piiratud pakendite vastupidavuse, vaid riiulikorruste arvuga;

• vajatakse minimaalselt riiulite vahelisi koridore;

• lao ruumala maksmiaalne kasutamine – kuni 85% ruumi kogu ruumalast;

• ideaalne selliste toodete ladustamisel, mille puhul ringlemissagedus ja otsene kiire ligipääs hoiukohtadele pole otsustavad tegurid;

• kaupade vigastamise võimalus on minimaalne.


Puudused:

• asjaolu, et ühes riiulivahes on võimalik hoiustada ainult üht kindlat tooteartiklit;

• FIFO põhimõtte kasutamise võimatus.


Kasutatakse:

• hooajakaupade ladustamiseks;

• toiduainete- ja keemiatõõstuses, jaotuskeskustes ja logistikaettevõtetes.

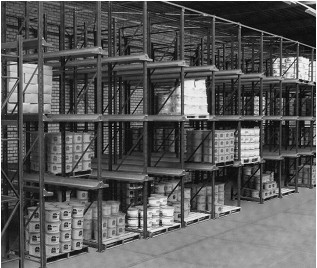

Joonis 5. Sügavriiul.

Läbivooluriiulid.

Läbivooluriiuli korral läbib kaldpind erinevaid järjestikku olevaid hoiukohti.
Läbivooluriiuli kaldpindade kalle on enamasti 4%.
Kaubaalused veerevad rullikutel ja liiguvad raskusjõu mõjul iseenesest õigetele kohtadele.
Rullikud on varustatud spetsiaalsete piduritega, mis takistavad kaldpinnal liikumisel kiirenduse tekkimist ja hoiavad ära kaupade kahjustumise.
Läbivooluriiuleid nimetatakse ka dünaamilisteks komplekteerimisriiuliteks.
Eelised:

• võimalik kasutada suure ringlemissageduse puhul;

• alati toimib FIFO põhimõte;

• kaubad on hästi kaitstud ja vigastamiste risk on viidud miinimumi;

• läbivooluriiulite kasutamine muudab lao ruumikasutuse efektiivseks;

• komplekteerimise kiirus on suur;

• kaubakoguste täiendamine hoiukohtadelei häiri komplekteerimist.


Lao ühesuguse põrandapinna ja kõrguse juures on võimalik läbivooluriiulite kasutamisega saada 30% rohkem alusekohti kui laiade vahekoridoride puhul.

Joonis 6. Läbivooluriiul.

Siirderiiul.

Siirderiiuleid valmistatakse kahes variandis – peenkauba- ja alekaubariiulitena.
Siirderiiulid kujutavad endast laopõranda tasapinnas, põranda sisse valatud rööbasteedel liikuvaid riiuleid.
Siirderiiulite kasutamisega on võimalik saada alljärgnevaid eeliseid :

• suur ladustamise tihedus;

• vaba juurdepääs kõigile hoiukohtadele;

• kaitstud hoiustamisruum;

• minimaalne lao ruumala ühe alusekoha kohta;

• lao 100%-lise täiteastme juures ei vähene käsitsemise efektiivsus.


Ruumi ühesuguse põrandapinna ja kõrguse juures on võimalik alusekoha siirderiiulitega saavutada kuni 80%parem ruumikasutus, võrreldes madalate riiulite ja laiade vahekoridoridega laoga.
Siirderiiuli peamiseks puuduseks on väike tootlikkus , kuna korraga saab olla kasutusel ainult üks vahekoridor.
Seetõttu tasub mõelda siirderiiuli kasutamisele peamiselt kahel juhul:

• toodete liikumine laos on aeglane (väike ringlemissagedus);

• toodete liikumine laos pole aeglane, kuid toodete sortiment on väga väike.


Siirderiiulid sobivad hästi arhiividele ja varuosa ladudele.

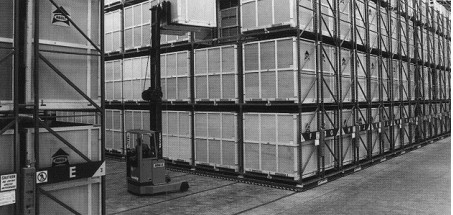

Joonis 7. Alusekauba siirderiiul.

Laosüsteemid.

Vertikaalkarusell.

Vertikalkarusell kujutab endast poolautomaatset kinnist laosüsteemi, mis on mõeldud väikesemahuliste ja suhteliselt kergete toodete ladustamiseks.
Vertikaalkarusselli puhul on riiulid kinnitatud kandevketile. Juhtimisseade toob soovitud riiuli lühimat teed pidi kasutaja juurde.
Vertikaalkaruselli eelis on palju hoiuruumi väikese põrandapinna kohta ehk saavutatakse suur ruumi kasutamise efektiivsus. Hoiuruum on kaitstud ja kauba vigastuste arv väike.
Vertikaalkaruselli puudusteks on kõrge hind, väike tootlikkus tavalisel komplekteerimisel ja asjaolu, et toodete paigutamine riiulikohtadele on aeganõudev.

Horisontaalkarusell.

Seade toimib karusselli põhimõttel. Juhtsiinidele kinnitatud riiulid juhitakse töökohale, kus inimene või robot teostab komplekteerimise.
Karussell -tehnoloogia kasutamisel on võimalik saavutada efektiivsus ainult rühmkomplekteerimisel.
Töökoht võimaldabtöötajale ergonoomilised tööasendid.
Horisontaalkarusselli puudusteks on kõrge hind ja piiratud tootlikkus.

Joonis 8. Horisontaalkarusell.

Joonis 9. Horisontaalkaruselli riiulid pealtvaates.

Tower-laod.

Tower tüüpi laod töötavad samuti põhimõttel ´´goods to man´´.
Tower-lao üks peamistest eelistest on efektiivne ruumikasutus.
Toweri maksimaale kõrgus võib ulatuda 12 meetrini.
Ladustatavate toodete kõrgus võib olla kuni 750mm.
Hoiuühikuteks on plastikust konteinerid põhja mõõtmetega 1220x820mm.
Hammaslatil liikuva lifti ehk ekstraktori kiirus võib olla vahemikus 0,7 - 1,5 m/s.
Tower-tehnoloogia kasutamisel saadakse järgnevad eelised:

• suur ruumi kasutamise efektiivsus;

• kaup on kaitstud võimalike vigastuste eest;

• töötaja ergonoomiline tööasend.


Toweri puuduseks on kõrge hind ja piiratud tootlikkus.
Seadme esi- ja tagaseinas asuvad hoiustamissahtlid, keskel on liftišaht. Soovitud kaup tuuakse väljavõtmiskohale liikuva lifti abil, mis liigub üles-alla kahel hammaslatil. Konteineri viib lifti platvormile sellel liikuv “kelk”.

Riiuliliftid.

Komplekteerimise kiiruse suurendamiseks peenkauba laos on riiuliliftide kasutamine.
Lift liigub vahekoridori põrandale kinnitatud rööbasteel.
Lifti juhtpuldis istub laotöötaja ning liigub liftiseadmega piki koridori ja riiulikorruste vahel.
Lfti liikumise kiirus on tõstukiga võrreldes palju suurem, mistõttu on ka tootlikkus komplekteerimisel suur.
Peenkaubariiulite liftid on enamasti 11m kõrgused.
Toodetakse ka riiulilifte, mis on ettenähtud kaubaaluste käsitsemiseks.
Aluseriiulite puhul võib liftide ja riiulite kõrgus olla isegi kuni 40m.

Miniloal ja unitload.

Täisautomatne mini-load süsteem töötab põhimõttel ´´goods to man´´.
Hoiustamisühik, milleks on üldjuhul plastikust konteiner, võetakse riiuli hoiukohalt arvuti poolt juhitava riiuliliftiga. Peale hoiukohalt võtmist viiakse hoiuühik töökohale või asetatakse konveierile, millega toimetatakse see edasi komplekteerija juurde.
Sõltuvalt otstarbest peavad hoiuühikuteks olevad plastikust kastid ja konteinerid vastama järgmistele nõudmistele:

• peavad olema vastupidavad suurtele koormustele;

• peab olema võimalik virnastada;

• peab olema võimalik pesta;

• liikumine logistilistes süsteemides peab olema jälgitav.


Mini-loadkasutaja saab järgnevaid eeliseid:

• osade laotoimingute täielik automatiseerimine ;

• tooted ei saa minna laos kaduma ega segamini , kuna operaator saab käsitseda korraga ainult üht konteinerit;

• pidev inventuur;

• lao ruumala optimaalne kasutamine;

• maksimaalne mugavus ja garanteeritud juurdepääs ladustatud kaubale.


Mini-loadsüsteemi puuduseks on selle kõrget maksumust.

Joonis 10. Miniload ladu.
